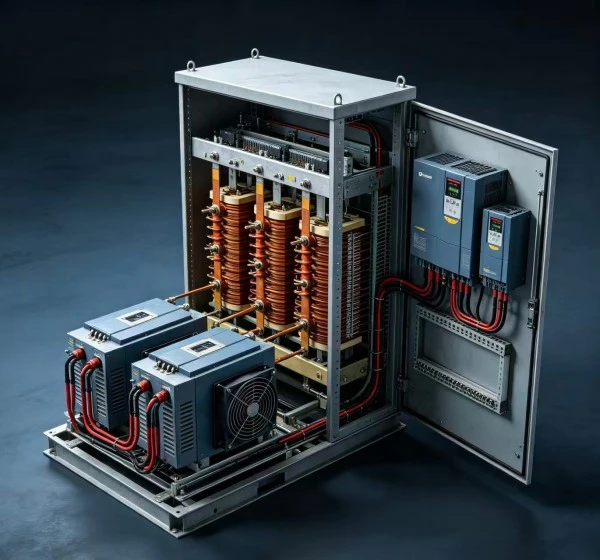

ड्यूफ्यू इलेक्ट्रिक एनर्जी रीजनरेशन यूनिट लगातार या निरंतर पुनर्योजी संचालन के साथ परिवर्तनीय आवृत्ति ड्राइव अनुप्रयोगों के लिए एक सक्रिय ऊर्जा पुनर्प्राप्ति प्रणाली है। यह वीएफडी डीसी बस से पुनर्योजी डीसी ऊर्जा को उपयोगिता ग्रिड के साथ सिंक्रनाइज़ एसी पावर में परिवर्तित करता है, जिससे पुनर्प्राप्त ऊर्जा को ब्रेकिंग अवरोधक के माध्यम से नष्ट होने के बजाय विद्युत आपूर्ति में वापस लौटने की अनुमति मिलती है। सिस्टम आईजीबीटी-आधारित पीडब्लूएम नियंत्रण और साइनसॉइडल वर्तमान ट्रैकिंग का उपयोग करता है, जिसमें निर्दिष्ट परिचालन स्थितियों के तहत 97% से अधिक की पुनर्जनन दक्षता और वर्तमान टीएचडी 5% से कम है।

ऊर्जा पुनर्जनन इकाई क्या है?

सामान्य ऑपरेशन के दौरान, एक वीएफडी मोटर को विद्युत ऊर्जा की आपूर्ति करता है। जब मोटर धीमी हो जाती है, एक उच्च-जड़त्व भार धीमा हो जाता है, या एक निलंबित भार नीचे की ओर बढ़ता है, तो यांत्रिक ऊर्जा मोटर और वीएफडी के माध्यम से डीसी बस में वापस प्रवाहित हो सकती है।

यह पुनर्योजी ऊर्जा डीसी-बस वोल्टेज को बढ़ाती है।

इस ऊर्जा को संभालने के दो सामान्य तरीके हैं:

- डायनेमिक ब्रेकिंग: ऊर्जा को ब्रेकिंग रेसिस्टर में स्थानांतरित करता है, जहां यह गर्मी के रूप में नष्ट हो जाती है।

- सक्रिय पुनर्जनन: डीसी ऊर्जा को सिंक्रोनाइज्ड एसी पावर में परिवर्तित करता है और इसे विद्युत आपूर्ति में लौटाता है।

मूल ऊर्जा पथ है:

मोटर → वीएफडी → डीसी बस → पुनर्जनन इकाई → एसी ग्रिड

यह कॉन्फ़िगरेशन उन अनुप्रयोगों के लिए है जहां पुनर्योजी ऊर्जा अक्सर या अपेक्षाकृत लंबी अवधि के लिए होती है और जहां ऊर्जा को पुनर्प्राप्त करना तकनीकी या आर्थिक रूप से इसे गर्मी के रूप में नष्ट करने के लिए बेहतर होता है।

ऊर्जा पुनर्प्राप्ति प्रक्रिया कैसे काम करती है

सिस्टम वीएफडी के डीसी पक्ष पर काम करता है और पुनर्योजी ऊर्जा को एसी आपूर्ति में वापस स्थानांतरित करने के लिए एक सक्रिय इन्वर्टर का उपयोग करता है।

पुनर्योजी ऑपरेशन के दौरान:

यांत्रिक ऊर्जा → मोटर → वीएफडी डीसी बस → आईजीबीटी पीडब्लूएम इन्वर्टर → एसी ग्रिड

प्रक्रिया को इस प्रकार संक्षेप में प्रस्तुत किया जा सकता है:

1. मोटर मंदी या ओवरहालिंग ऑपरेशन के दौरान पुनर्योजी स्थिति में प्रवेश करती है।

2. पुनर्जीवित विद्युत ऊर्जा वापस वीएफडी डीसी बस में प्रवाहित होती है।

3. पुनर्योजी ऊर्जा जमा होने पर डीसी-बस वोल्टेज बढ़ जाता है।

4. सक्रिय इन्वर्टर ऑपरेटिंग स्थिति का पता लगाता है और ऊर्जा रूपांतरण शुरू करता है।

5. आईजीबीटी स्विचिंग डीसी ऊर्जा को नियंत्रित एसी करंट में परिवर्तित करता है।

6. आउटपुट ग्रिड-साइड ऊर्जा हस्तांतरण के लिए उपयोगिता आपूर्ति के साथ सिंक्रनाइज़ है।

7. पुनर्प्राप्त ऊर्जा को मुख्य रूप से ब्रेकिंग अवरोधक के माध्यम से नष्ट होने के बजाय विद्युत प्रणाली में वापस कर दिया जाता है।

पारंपरिक ब्रेकिंग चॉपर के विपरीत, इकाई मुख्य ऊर्जा-अपव्यय पथ के रूप में एक अवरोधक का उपयोग नहीं करती है।

एनर्जी रिकवरी बनाम डायनेमिक ब्रेकिंग

उचित समाधान वास्तविक पुनर्योजी ऊर्जा और परिचालन चक्र पर निर्भर करता है।

कोई भी समाधान प्रत्येक अनुप्रयोग के लिए उपयुक्त नहीं है. छोटी और कम ब्रेकिंग घटनाओं के लिए, एक अवरोधक-आधारित ब्रेकिंग सिस्टम पर्याप्त हो सकता है। लगातार या निरंतर पुनर्जनन वाले अनुप्रयोगों के लिए पुनर्प्राप्ति योग्य ऊर्जा, पुनर्योजी शक्ति और संचालन चक्र के मूल्यांकन की आवश्यकता होती है।

मुख्य कार्य

सक्रिय ऊर्जा पुनर्प्राप्ति

इकाई वीएफडी डीसी बस से पुनर्योजी डीसी ऊर्जा को एसी पावर में परिवर्तित करती है और पुनर्प्राप्त ऊर्जा को ब्रेकिंग अवरोधक के माध्यम से नष्ट करने के बजाय विद्युत आपूर्ति में वापस कर देती है।

ग्रिड-सिंक्रनाइज़्ड पावर फीडबैक

सिस्टम ग्रिड की वोल्टेज, आवृत्ति और चरण स्थितियों के अनुसार पुनर्प्राप्त ऊर्जा को एसी आपूर्ति में स्थानांतरित करता है, जो पुनर्योजी शक्ति के लिए एक नियंत्रित पथ प्रदान करता है।

पुनर्योजी ऊर्जा नियंत्रण

इकाई पुनर्योजी संचालन के दौरान डीसी-बस वोल्टेज परिवर्तनों पर प्रतिक्रिया करती है और कॉन्फ़िगर की गई परिचालन स्थितियों के अनुसार ऊर्जा पुनर्प्राप्ति प्रक्रिया को नियंत्रित करती है।

कम ब्रेकिंग हीट

चूँकि पुनर्योजी ऊर्जा मुख्य रूप से ब्रेकिंग रेसिस्टर के माध्यम से नष्ट होने के बजाय पुनर्प्राप्त की जाती है, सिस्टम लगातार या निरंतर पुनर्जनन वाले अनुप्रयोगों में रेसिस्टर-आधारित ब्रेकिंग द्वारा उत्पन्न गर्मी को कम कर सकता है।

पुनर्योजी क्षमता विस्तार

जहां अतिरिक्त पुनर्जनन क्षमता की आवश्यकता होती है, वहां एकाधिक इकाइयों को समानांतर में कॉन्फ़िगर किया जा सकता है और चयनित मॉडल समानांतर संचालन का समर्थन करते हैं।

विद्युत और तापीय संरक्षण

सिस्टम चयनित मॉडल द्वारा निर्धारित लागू कार्यों के साथ, असामान्य विद्युत और थर्मल स्थितियों के लिए सुरक्षा और गलती की निगरानी प्रदान करता है।

तकनीकी सुविधाओं

आईजीबीटी-आधारित पीडब्लूएम इन्वर्टर

बिजली रूपांतरण चरण ग्रिड-साइड ऊर्जा पुनर्प्राप्ति के लिए पुनर्योजी डीसी ऊर्जा को नियंत्रित एसी वर्तमान में परिवर्तित करने के लिए आईजीबीटी स्विचिंग डिवाइस और पीडब्लूएम नियंत्रण का उपयोग करता है।

साइनसोइडल करंट ट्रैकिंग

इन्वर्टर फीडबैक करंट को विनियमित करने के लिए साइनसॉइडल करंट ट्रैकिंग का उपयोग करता है। आपूर्ति किए गए उत्पाद विनिर्देश निर्दिष्ट परिचालन स्थितियों के तहत वर्तमान टीएचडी को 5% से नीचे दर्शाते हैं।

डीसी-बस वोल्टेज का पता लगाना

सिस्टम वीएफडी डीसी बस की निगरानी करता है और पुनर्योजी ऑपरेशन से जुड़े वोल्टेज परिवर्तनों पर प्रतिक्रिया करता है। वास्तविक ऑपरेटिंग सीमा सिस्टम वोल्टेज और चयनित कॉन्फ़िगरेशन पर निर्भर करती है।

ग्रिड तुल्यकालन

इन्वर्टर वोल्टेज, आवृत्ति और चरण स्थितियों के संदर्भ के रूप में एसी आपूर्ति का उपयोग करता है। सिस्टम उत्पाद कॉन्फ़िगरेशन के अनुसार स्वचालित चरण-अनुक्रम पहचान का भी समर्थन करता है।

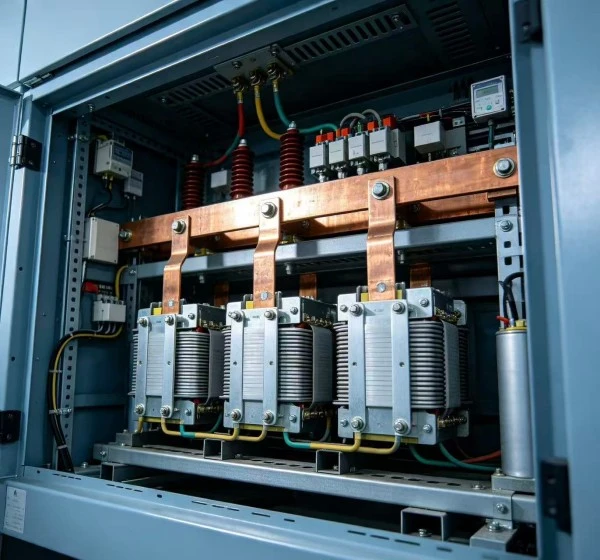

एकीकृत रिएक्टर और शोर फ़िल्टरिंग

एक एकीकृत रिएक्टर और फ़िल्टरिंग घटक इन्वर्टर स्विचिंग करंट को प्रबंधित करने और ऊर्जा रूपांतरण के दौरान उच्च आवृत्ति हस्तक्षेप को कम करने में मदद करते हैं।

समानांतर तुल्यकालन

उच्च पुनर्जनन क्षमता की आवश्यकता वाले अनुप्रयोगों के लिए, समर्थित इकाइयाँ समन्वित नियंत्रण के साथ समानांतर में काम कर सकती हैं। आपूर्ति की गई उत्पाद जानकारी लागू समानांतर कॉन्फ़िगरेशन के लिए ≤1 एमएस की सिंक्रनाइज़ेशन प्रतिक्रिया निर्दिष्ट करती है।

बहु-स्तरीय सुरक्षा

सुरक्षा कार्यों में डीसी-बस ओवरवॉल्टेज, एसी-साइड ओवरकरंट, शॉर्ट सर्किट, ओवर-तापमान, ग्रिड अंडरवोल्टेज और चरण-संबंधित दोष शामिल हो सकते हैं। चयनित मॉडल के तकनीकी दस्तावेज़ीकरण के आधार पर सटीक सुरक्षा कार्यों की पुष्टि की जानी चाहिए।

विशिष्ट अनुप्रयोग

नोट: अनुप्रयोग उपयुक्तता का मूल्यांकन अकेले मोटर की रेटेड शक्ति के बजाय वास्तविक पुनर्योजी शक्ति और कर्तव्य चक्र से किया जाना चाहिए।

सक्रिय ऊर्जा पुनर्प्राप्ति पर कब विचार करें

एक सक्रिय पुनर्जनन प्रणाली का मूल्यांकन तब उपयुक्त हो सकता है जब:

- पुनर्योजी ऑपरेशन अक्सर होता है।

- लोड लंबे समय तक ओवरहालिंग स्थिति में रहता है।

- एक उच्च-जड़त्व भार को बार-बार त्वरित और धीमा किया जाता है।

- एक पारंपरिक ब्रेकिंग अवरोधक पर्याप्त गर्मी उत्पन्न करेगा।

- संस्थापन की ताप अपव्यय क्षमता सीमित है।

- पुनर्प्राप्त ऊर्जा सिस्टम की परिचालन आवश्यकताओं के सापेक्ष महत्वपूर्ण है।

- ऊर्जा पुनर्प्राप्ति परियोजना के ऊर्जा-प्रबंधन उद्देश्यों का हिस्सा है।

कभी-कभार छोटी अवधि की ब्रेकिंग के लिए, एक पारंपरिक ब्रेकिंग मॉड्यूल और अवरोधक एक सरल कॉन्फ़िगरेशन प्रदान कर सकता है।

विद्युत विशिष्टताएँ

निम्नलिखित जानकारी वर्तमान में उपलब्ध उत्पाद डेटा का प्रतिनिधित्व करती है। अंतिम मूल्यों की पुष्टि चयनित मॉडल और परियोजना विनिर्देश के विरुद्ध की जानी चाहिए।

नोट: इस उत्पाद के लिए उपलब्ध तकनीकी जानकारी पूर्ण मॉडल-विशिष्ट रेटेड-पावर तालिका प्रदान नहीं करती है। पुनर्जनन क्षमता, रेटेड करंट, ग्रिड वोल्टेज, शीतलन आवश्यकताएं और अन्य विद्युत मापदंडों की पुष्टि चयन से पहले लागू उत्पाद डेटाशीट से की जानी चाहिए।

चयन पैरामीटर

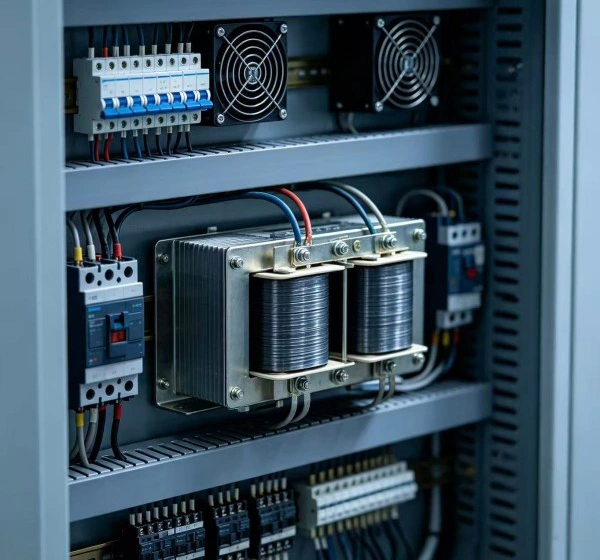

स्थापना संबंधी विचार

पुनर्जनन इकाई निर्माता के वायरिंग आरेख के अनुसार वीएफडी डीसी बस और एसी ग्रिड-साइड पुनर्जनन सर्किट के बीच जुड़ी हुई है।

स्थापना से पहले:

1. पुष्टि करें कि वीएफडी डीसी-बस वोल्टेज निर्दिष्ट ऑपरेटिंग रेंज के भीतर है।

2. पुष्टि करें कि एसी ग्रिड वोल्टेज और आवृत्ति पुनर्जनन इकाई के साथ संगत है।

3. आवश्यक पुनर्जनन शक्ति और कर्तव्य चक्र की जाँच करें।

4. गर्मी पैदा करने वाले घटकों के आसपास पर्याप्त कैबिनेट वेंटिलेशन और निकासी प्रदान करें।

5. उचित रेटेड केबल, सुरक्षा उपकरणों और टर्मिनलों का उपयोग करें।

6. ग्राउंडिंग और सुरक्षात्मक कनेक्शन सत्यापित करें।

7. ग्रिड-साइड कनेक्शन और चरण-अनुक्रम आवश्यकताओं की पुष्टि करें।

8. सिस्टम को सक्रिय करने से पहले विद्युत निरीक्षण पूरा करें।

रेट्रोफिट परियोजनाओं के लिए, पुनर्जनन इकाई का चयन करने से पहले मौजूदा वीएफडी मॉडल, डीसी-बस कॉन्फ़िगरेशन और ब्रेकिंग व्यवस्था की समीक्षा की जानी चाहिए।

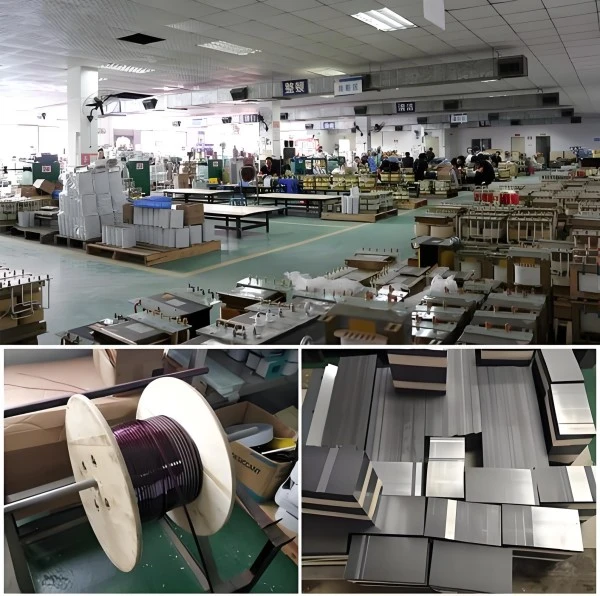

विनिर्माण और गुणवत्ता नियंत्रण

ड्यूफ्यू इलेक्ट्रिक औद्योगिक ड्राइव और पावर-कंट्रोल अनुप्रयोगों के लिए पावर इलेक्ट्रॉनिक्स घटकों का निर्माण करती है, जिसमें उत्पादन और निरीक्षण प्रक्रियाएं प्रमुख विद्युत, कार्यात्मक और सुरक्षा-संबंधित आवश्यकताओं को कवर करती हैं।

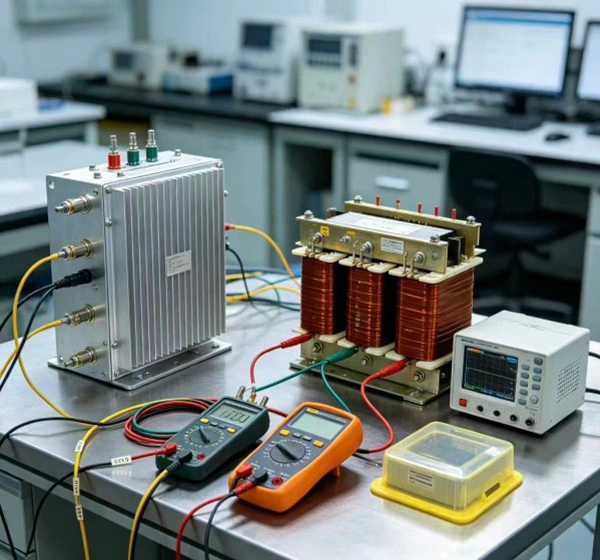

ऊर्जा पुनर्जनन इकाई के लिए, लागू प्रक्रियाओं में आईजीबीटी और पावर-घटक निरीक्षण, पीसीबी असेंबली निरीक्षण, विद्युत कनेक्शन निरीक्षण, इन्सुलेशन परीक्षण, कार्यात्मक परीक्षण, सुरक्षा-फ़ंक्शन सत्यापन, तापमान-नियंत्रण सत्यापन, ग्रिड-साइड ऑपरेशन परीक्षण और अंतिम उत्पाद निरीक्षण शामिल हो सकते हैं।

मॉडल-विशिष्ट परीक्षण रिकॉर्ड और तकनीकी दस्तावेज़ परियोजना आवश्यकताओं, उत्पाद मूल्यांकन, सिस्टम एकीकरण और गुणवत्ता सत्यापन के अनुसार प्रदान किए जा सकते हैं।

प्रमाणीकरण और मानक

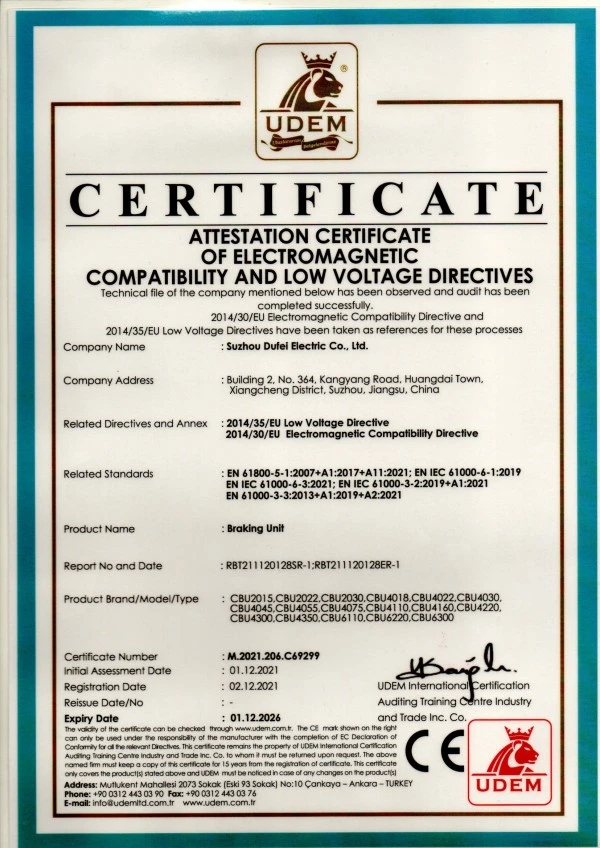

आपूर्ति की गई उत्पाद जानकारी जहां लागू हो, जीबी/टी 12668 के अनुपालन को इंगित करती है।

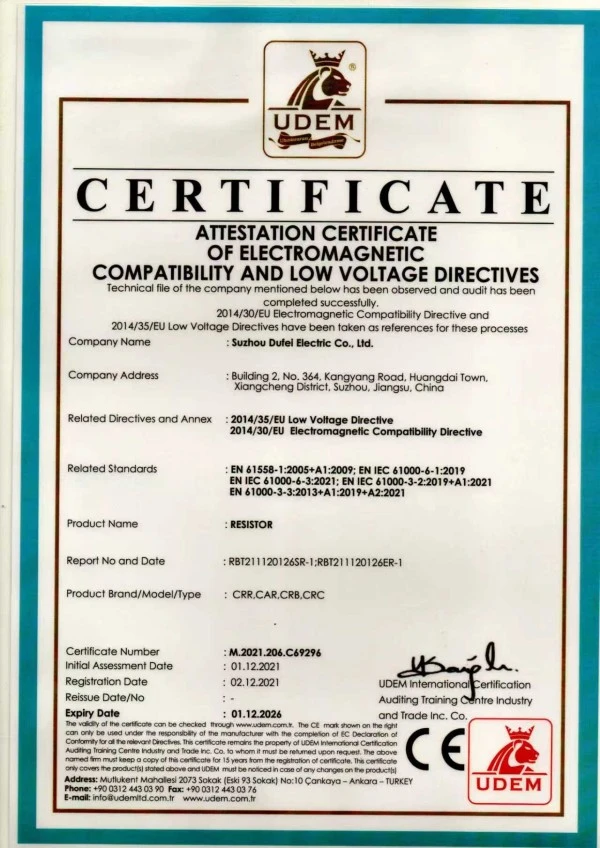

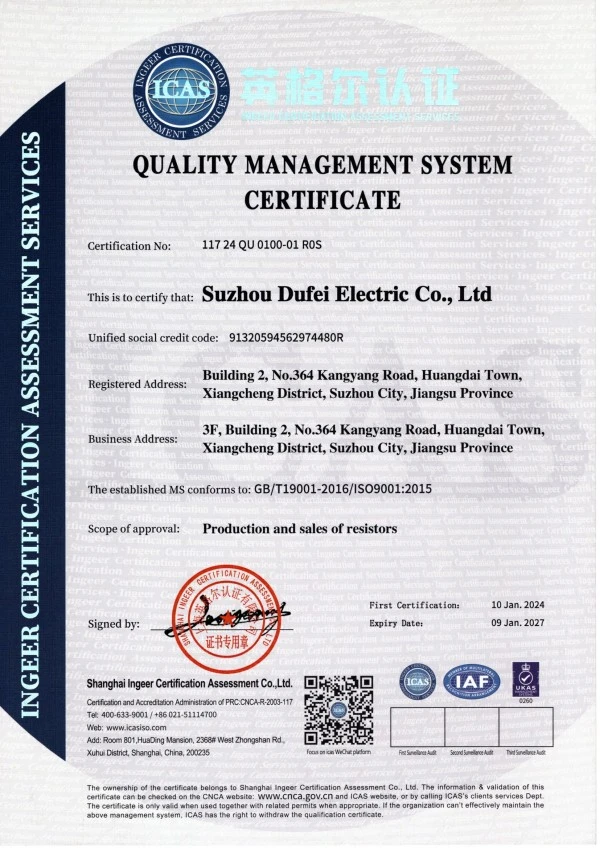

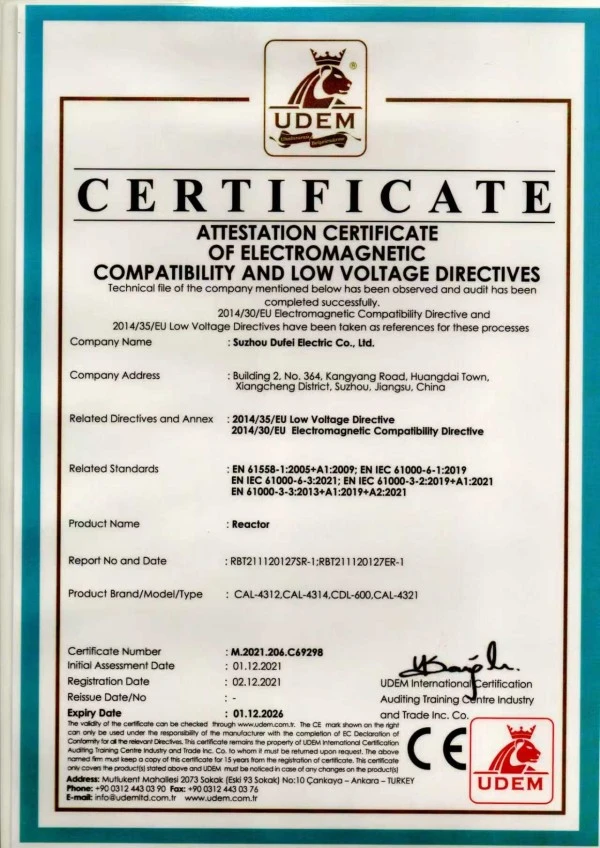

ड्यूफ्यू इलेक्ट्रिक आईएसओ और सीई से संबंधित गुणवत्ता और उत्पाद अनुपालन दस्तावेज भी बनाए रखता है। विशिष्ट उत्पाद मॉडल, कॉन्फ़िगरेशन और गंतव्य बाजार के अनुसार लागू प्रमाणपत्र और अनुरूपता दस्तावेजों की पुष्टि की जानी चाहिए।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऊर्जा पुनर्जनन इकाई का उपयोग किसके लिए किया जाता है?

यह वीएफडी डीसी बस से पुनर्योजी ऊर्जा को एसी पावर में परिवर्तित करता है जिसे उपयोगिता ग्रिड में वापस किया जा सकता है। इसे मुख्य रूप से लगातार, उच्च-शक्ति या निरंतर पुनर्योजी ऑपरेशन वाले अनुप्रयोगों के लिए माना जाता है।

Q2: पुनर्जनन और गतिशील ब्रेकिंग के बीच क्या अंतर है?

डायनेमिक ब्रेकिंग पुनर्योजी ऊर्जा को एक अवरोधक को भेजती है, जहां इसे गर्मी में परिवर्तित किया जाता है। ऊर्जा पुनर्जनन डीसी ऊर्जा को सिंक्रोनाइज्ड एसी पावर में परिवर्तित करता है और इसे विद्युत प्रणाली में लौटाता है।

Q3: क्या ऊर्जा पुनर्जनन इकाई ब्रेकिंग अवरोधक को प्रतिस्थापित करती है?

उचित रूप से डिज़ाइन की गई पुनर्जनन प्रणाली में, पुनर्जनन इकाई अवरोधक-आधारित ऊर्जा अपव्यय पथ को प्रतिस्थापित कर सकती है। हालाँकि, परिवर्तन करने से पहले मौजूदा वीएफडी, डीसी-बस कॉन्फ़िगरेशन, सुरक्षा प्रणाली और एप्लिकेशन ड्यूटी की जाँच की जानी चाहिए।

Q4: क्या यह प्रत्येक वीएफडी के लिए उपयुक्त है?

स्वचालित रूप से नहीं. अनुकूलता वीएफडी के डीसी-बस वोल्टेज, पावर कॉन्फ़िगरेशन, विद्युत इंटरफ़ेस, लोड विशेषताओं और पुनर्जनन इकाई की ग्रिड-साइड आवश्यकताओं पर निर्भर करती है। चयन के लिए विशिष्ट वीएफडी मॉडल प्रदान किया जाना चाहिए।

Q5: क्या कई इकाइयों को समानांतर में जोड़ा जा सकता है?

अतिरिक्त पुनर्जनन क्षमता की आवश्यकता होने पर समानांतर संचालन का उपयोग किया जा सकता है, बशर्ते कि चयनित मॉडल समानांतर संचालन का समर्थन करें और डीसी-बस, एसी-साइड कनेक्शन, सिंक्रनाइज़ेशन और थर्मल स्थितियों को सही ढंग से डिज़ाइन किया गया हो।

Q6: क्या यह ब्रेकिंग अवरोधक की तुलना में गर्मी कम करता है?

यह पुनर्योजी ब्रेकिंग द्वारा उत्पन्न गर्मी को कम कर सकता है क्योंकि पुनर्प्राप्त ऊर्जा को अवरोधक के माध्यम से पूरी तरह से नष्ट होने के बजाय वापस विद्युत प्रणाली में स्थानांतरित कर दिया जाता है। पुनर्जनन इकाई स्वयं अभी भी विद्युत और स्विचिंग हानि उत्पन्न करती है और इसलिए उचित शीतलन की आवश्यकता होती है।

Q7: चयन के लिए कौन सी जानकारी आवश्यक है?

मुख्य जानकारी में सिस्टम वोल्टेज, वीएफडी मॉडल, मोटर पावर, लोड प्रकार, पुनर्योजी शक्ति, मंदी का समय, पुनर्जनन आवृत्ति, पुनर्जनन अवधि, डीसी-बस वोल्टेज और स्थापना की स्थिति शामिल है।

प्रश्न8: रिपोर्ट की गई पुनर्जनन दक्षता क्या है?

आपूर्ति किए गए उत्पाद विनिर्देश में 97% या उससे अधिक की पुनर्जनन दक्षता बताई गई है। वास्तविक दक्षता ऑपरेटिंग बिंदु, लोड, पावर स्तर और सिस्टम कॉन्फ़िगरेशन पर निर्भर करती है, इसलिए मॉडल-विशिष्ट तकनीकी दस्तावेज़ीकरण से लागू परीक्षण स्थितियों की पुष्टि की जानी चाहिए।

उत्पाद चयन

तकनीकी मूल्यांकन के लिए, प्रदान करें:

वीएफडी मॉडल · सिस्टम वोल्टेज · मोटर पावर · लोड प्रकार · पुनर्योजी शक्ति · मंदी का समय · पुनर्जनन आवृत्ति · पुनर्जनन अवधि · डीसी-बस वोल्टेज · ग्रिड की स्थिति · स्थापना वातावरण

ड्यूफ्यू इलेक्ट्रिक तब यह निर्धारित कर सकता है कि ऊर्जा पुनर्जनन प्रणाली उपयुक्त है या नहीं और आवश्यक कॉन्फ़िगरेशन की पहचान कर सकती है।
