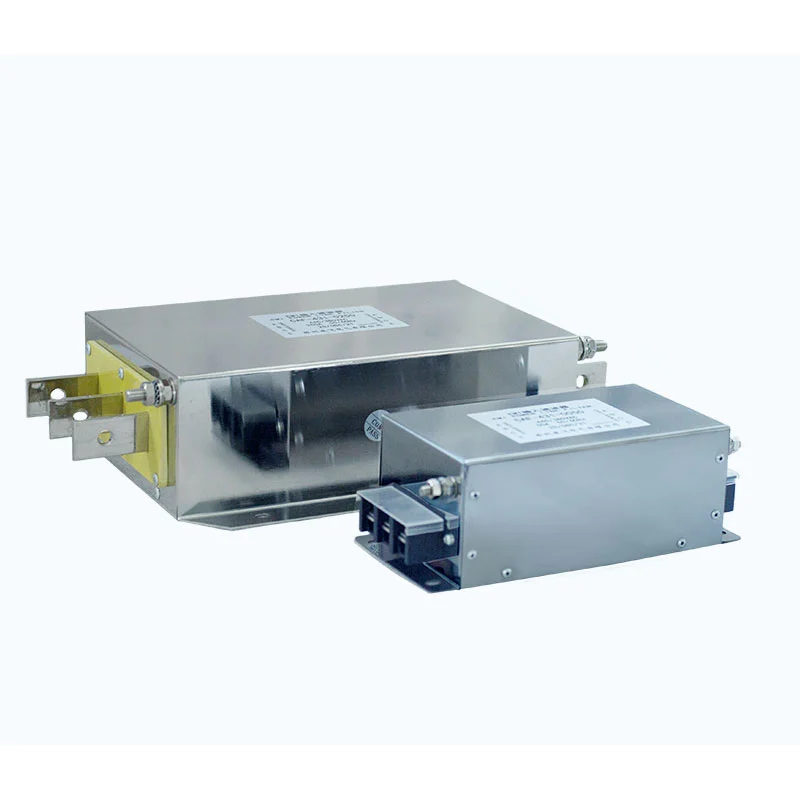

विद्युत आपूर्ति फ़िल्टर

आने वाले पावर स्रोत और उपकरण पावर इनपुट के बीच एक पावर सप्लाई फ़िल्टर स्थापित किया गया है। इसका मुख्य उद्देश्य विद्युत लाइन के माध्यम से संचालित विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को नियंत्रित करना है।

पावर इलेक्ट्रॉनिक उपकरण जैसे इनवर्टर, सर्वो ड्राइव और स्विचिंग बिजली आपूर्ति स्विचिंग ऑपरेशन के दौरान उच्च आवृत्ति शोर उत्पन्न कर सकते हैं। बाहरी विद्युत उपकरण और बिजली नेटवर्क भी उसी आपूर्ति लाइन में अवांछित उच्च-आवृत्ति गड़बड़ी ला सकते हैं।

फ़िल्टर सामान्य बिजली आपूर्ति को पारित करने की अनुमति देते हुए इन अवांछित उच्च-आवृत्ति घटकों को प्रतिबाधा प्रदान करता है।

इसे दोनों दिशाओं में काम करने के लिए डिज़ाइन किया गया है:

- उपकरण द्वारा उत्पन्न और बिजली नेटवर्क की ओर संचालित उच्च-आवृत्ति हस्तक्षेप को कम करें

- आपूर्ति लाइन के माध्यम से उपकरण में प्रवेश करने वाली बाहरी आरएफ और विद्युत गड़बड़ी को कम करें

- सामान्य-मोड और विभेदक-मोड हस्तक्षेप को रोकें

- निकटवर्ती इलेक्ट्रॉनिक उपकरणों के बीच हस्तक्षेप की संभावना कम करें

इसलिए फ़िल्टर का उपयोग उपकरण के ईएमआई/ईएमसी नियंत्रण और पावर-लाइन हस्तक्षेप दमन प्रणाली के हिस्से के रूप में किया जाता है।

फ़िल्टर सर्किट और संचालन सिद्धांत

फ़िल्टर कम-पास फ़िल्टरिंग नेटवर्क बनाने के लिए सामान्य-मोड चोक, एक्स कैपेसिटर, वाई कैपेसिटर और प्रतिरोधी घटकों के संयोजन का उपयोग करता है।

सामान्य-मोड चोक

सामान्य-मोड चोक सामान्य आपूर्ति धारा को पारित करने की अनुमति देते हुए सामान्य-मोड उच्च-आवृत्ति शोर के लिए उच्च प्रतिबाधा प्रस्तुत करता है।

एक्स संधारित्र

एक्स कैपेसिटर पावर कंडक्टरों से जुड़ा हुआ है और अंतर-मोड उच्च-आवृत्ति शोर के लिए एक मार्ग प्रदान करता है।

वाई संधारित्र

वाई कैपेसिटर उचित सामान्य-मोड हस्तक्षेप के लिए पावर कंडक्टर और ग्राउंड या चेसिस संदर्भ के बीच एक नियंत्रित पथ प्रदान करते हैं।

अवरोध

सर्किट कॉन्फ़िगरेशन के आधार पर, प्रतिरोधक घटकों का उपयोग कैपेसिटर डिस्चार्ज और सर्किट डंपिंग के लिए किया जा सकता है।

संयुक्त सर्किट निर्दिष्ट आवृत्ति सीमा पर सामान्य-मोड और अंतर-मोड हस्तक्षेप का दमन प्रदान करता है।

एकल-चरण और दो-चरण फ़िल्टरिंग

फ़िल्टर एकल-चरण या दो-चरण संरचना का उपयोग कर सकता है।

सिंगल-स्टेज फ़िल्टरिंग उन अनुप्रयोगों के लिए उपयुक्त है जहां हस्तक्षेप स्तर को एक फ़िल्टरिंग अनुभाग के साथ नियंत्रित किया जा सकता है और इंस्टॉलेशन स्थान सीमित है।

दो-चरण फ़िल्टरिंग अतिरिक्त क्षीणन प्रदान करता है जहां उपकरण अधिक मांग वाले विद्युत चुम्बकीय वातावरण में काम करता है।

उपयुक्त कॉन्फ़िगरेशन उपकरण, हस्तक्षेप विशेषताओं, आवश्यक क्षीणन और स्थापना स्थितियों के अनुसार निर्धारित किया जाना चाहिए।

विद्युत विशिष्टताएँ

निम्नलिखित विशिष्टताएँ प्रासंगिक उत्पाद कॉन्फ़िगरेशन पर लागू होती हैं। विभिन्न ड्यूफ्यू इलेक्ट्रिक फ़िल्टर श्रृंखला में अलग-अलग वोल्टेज और करंट रेंज हो सकती हैं।

* आपूर्ति की गई तकनीकी जानकारी में लाइन-टू-ग्राउंड ढांकता हुआ ताकत के लिए 2500VDC / 60s भी सूचीबद्ध है। लागू मूल्य की पुष्टि चयनित मॉडल के लिए अंतिम विनिर्देश से की जानी चाहिए।

मॉडल की पहचान

एक विशिष्ट मॉडल पदनाम है: CAF-4 3 1-0010

ऑर्डर देने से पहले मॉडल पदनाम को लागू उत्पाद विनिर्देश और नेमप्लेट के विरुद्ध जांचा जाना चाहिए।

प्रमुख विशेषताऐं

सामान्य-मोड और विभेदक-मोड दमन

फ़िल्टर सर्किट सामान्य-मोड और विभेदक-मोड उच्च-आवृत्ति हस्तक्षेप दोनों को संबोधित करता है, जिससे इसका उपयोग करने की अनुमति मिलती है जहां विभिन्न प्रकार की संचालित ईएमआई मौजूद हो सकती है।

द्विदिशात्मक हस्तक्षेप नियंत्रण

फ़िल्टर कनेक्टेड उपकरणों द्वारा उत्पन्न हस्तक्षेप को कम कर सकता है और आपूर्ति नेटवर्क की ओर संचालित कर सकता है, जबकि बिजली कनेक्शन के माध्यम से प्रवेश करने वाली बाहरी उच्च-आवृत्ति गड़बड़ी को भी सीमित कर सकता है।

5 किलोहर्ट्ज़--30 मेगाहर्ट्ज फ़िल्टरिंग रेंज

निर्दिष्ट फ़िल्टरिंग रेंज स्विचिंग पावर इलेक्ट्रॉनिक्स और अन्य इलेक्ट्रॉनिक उपकरणों से जुड़े उच्च-आवृत्ति हस्तक्षेप को कवर करती है।

एकल- या दो-चरणीय विन्यास

फ़िल्टरिंग संरचना को हस्तक्षेप स्तर और स्थापना आवश्यकताओं के अनुसार चुना जा सकता है।

सघन संरचना

एकीकृत निर्माण नियंत्रण अलमारियाँ और विद्युत बाड़ों के अंदर स्थापना के लिए उपयुक्त है जहां बढ़ते स्थान सीमित हैं।

विशिष्ट अनुप्रयोग

फ़िल्टर को एकल-चरण बिजली इलेक्ट्रॉनिक उपकरणों के लिए डिज़ाइन किया गया है जहां आयोजित ईएमआई को नियंत्रित करने की आवश्यकता होती है। इसका उपयोग एकल-चरण इनवर्टर, सर्वो ड्राइव, स्विचिंग बिजली आपूर्ति, नियंत्रक, कढ़ाई मशीन, उत्कीर्णन मशीन, औद्योगिक नियंत्रण उपकरण और ईएमआई-संवेदनशील वातावरण में स्थापित अन्य इलेक्ट्रॉनिक उपकरणों में किया जा सकता है।

फ़िल्टर का उपयोग विद्युत प्रतिष्ठानों में भी किया जा सकता है जहां कई इलेक्ट्रॉनिक उपकरण एक ही पावर नेटवर्क पर काम करते हैं और आयोजित हस्तक्षेप उपकरण संचालन या सिस्टम प्रदर्शन को प्रभावित कर सकता है।

विद्युत आपूर्ति फ़िल्टर पर कब विचार करें

जब उपकरण हस्तक्षेप-संबंधी लक्षणों का अनुभव करता है तो फ़िल्टर उपयुक्त हो सकता है जैसे:

-अप्रत्याशित शटडाउन

- गलत ट्रिगरिंग या असामान्य ऑपरेशन

- संचार या नियंत्रण हस्तक्षेप

-अत्यधिक विद्युत शोर

- आसन्न उपकरणों के बीच विद्युत-लाइन हस्तक्षेप

इन लक्षणों के कई कारण हो सकते हैं। फ़िल्टर चुनने से पहले, समस्या के वास्तविक स्रोत की पहचान की जानी चाहिए। एक फिल्टर ओवरलोड, गलत ग्राउंडिंग, इन्सुलेशन विफलता, उपकरण दोष, या अन्य अंतर्निहित विद्युत समस्याओं के लिए सुधारात्मक उपायों को प्रतिस्थापित नहीं करता है।

उत्पाद चयन

फ़िल्टर चयन में उपकरण की आपूर्ति वोल्टेज, रेटेड वर्तमान, ऑपरेटिंग आवृत्ति, एकल-चरण कॉन्फ़िगरेशन, आवश्यक फ़िल्टरिंग प्रदर्शन, स्थापना आयाम, ग्राउंडिंग विधि, परिवेश तापमान और सुरक्षा स्तर पर विचार करना चाहिए।

निर्दिष्ट एकल-चरण कॉन्फ़िगरेशन के लिए, अनुशंसित फ़िल्टर रेटिंग उपकरण के रेटेड वर्तमान का लगभग 1.2-1.5 गुना है। अंतिम चयन में वास्तविक लोड वर्तमान, अधिभार की स्थिति, ऑपरेटिंग तापमान और निर्माता के विनिर्देशों पर भी विचार किया जाना चाहिए।

मॉडल चयन के लिए, ग्राहक उपकरण मॉडल, आपूर्ति वोल्टेज, रेटेड वर्तमान, ऑपरेटिंग आवृत्ति, वायरिंग आरेख, स्थापना आयाम, हस्तक्षेप लक्षण और ऑपरेटिंग वातावरण प्रदान कर सकते हैं।

स्थापना निर्देश

उच्च-आवृत्ति ईएमआई दमन के लिए सही स्थापना विशेष रूप से महत्वपूर्ण है।

1. विद्युत रेटिंग की पुष्टि करें

स्थापना से पहले उपकरण वोल्टेज और करंट की जाँच करें। चयनित फ़िल्टर उपकरण आपूर्ति और ऑपरेटिंग करंट के अनुकूल होना चाहिए।

2. फ़िल्टर का निरीक्षण करें

आवास, टर्मिनल, माउंटिंग पॉइंट, पहचान लेबल और वायरिंग चिह्नों की जांच करें। क्षतिग्रस्त इकाई स्थापित न करें.

3. उपकरण के करीब स्थापित करें

फ़िल्टर को संरक्षित उपकरण की पावर प्रविष्टि के जितना व्यावहारिक हो उतना करीब स्थापित करें। कैबिनेट स्थापनाओं के लिए, फ़िल्टर को स्थापना आवश्यकताओं के अनुसार उपयुक्त धातु माउंटिंग सतह पर लगाया जा सकता है।

4. श्रृंखला में कनेक्ट करें

लागू वायरिंग आरेख के अनुसार आने वाली बिजली आपूर्ति और उपकरण इनपुट के बीच फ़िल्टर को कनेक्ट करें। चिह्नित इनपुट और आउटपुट टर्मिनलों का पालन करें जहां एक परिभाषित कनेक्शन दिशा निर्दिष्ट है।

ग्राउंडिंग टर्मिनल विश्वसनीय रूप से जुड़ा होना चाहिए।

5. अलग इनपुट और आउटपुट वायरिंग

फ़िल्टर इनपुट तारों और आउटपुट तारों को एक साथ बंडल न करें।

उच्च-आवृत्ति हस्तक्षेप बारीकी से रूट किए गए इनपुट और आउटपुट कंडक्टरों के बीच जोड़ा जा सकता है और फ़िल्टरिंग सर्किट को बायपास कर सकता है। इसलिए इनपुट-साइड और लोड-साइड वायरिंग को अलग-अलग रूट किया जाना चाहिए और जहां तक ​​व्यावहारिक हो, अलग रखा जाना चाहिए।

ग्राउंडिंग कंडक्टर छोटा होना चाहिए और स्थापना के लिए पर्याप्त रूप से कम प्रतिबाधा होनी चाहिए।

6. इंस्टालेशन के बाद परीक्षण करें

वायरिंग और ग्राउंडिंग की जाँच के बाद:

1. सभी टर्मिनल कनेक्शन की पुष्टि करें।

2. इनपुट/आउटपुट केबल पृथक्करण की जाँच करें।

3. उपकरण को सक्रिय करें.

4. परिचालन स्थिति और अलार्म स्थितियों का निरीक्षण करें।

5. सत्यापित करें कि क्या मूल हस्तक्षेप कम हो गया है।

एकीकृत एकल-चरण फ़िल्टर बनाम अलग फ़िल्टर इकाइयाँ

For compact single-phase equipment, an integrated filter assembly can reduce the number of components required for installation.

वास्तविक ईएमआई प्रदर्शन फ़िल्टर सर्किट, विद्युत स्थिति, ग्राउंडिंग, केबल रूटिंग और स्थापना गुणवत्ता पर निर्भर करता है। एकीकृत संरचना को ही एप्लिकेशन-विशिष्ट परीक्षण डेटा के बिना बेहतर ईएमआई क्षीणन की गारंटी के रूप में नहीं माना जाना चाहिए।

विनिर्माण और गुणवत्ता नियंत्रण

ड्यूफ्यू इलेक्ट्रिक रेसिस्टर्स, ब्रेकिंग सिस्टम, रिएक्टर, फिल्टर, ट्रांसफार्मर और अनुकूलित विद्युत घटकों सहित पावर इलेक्ट्रॉनिक्स घटकों का निर्माण करती है।

बिजली आपूर्ति फिल्टर के लिए, उत्पादन और निरीक्षण में शामिल हो सकते हैं:

घटक निरीक्षण → फ़िल्टर असेंबली → विद्युत परीक्षण → अंतिम निरीक्षण → पैकेजिंग

उत्पाद विन्यास के आधार पर, निरीक्षण में शामिल हो सकते हैं:

- घटक विनिर्देश सत्यापन

- टर्मिनल और कनेक्शन निरीक्षण

- इन्सुलेशन प्रतिरोध परीक्षण

- ढांकता हुआ शक्ति परीक्षण

- विद्युत प्रदर्शन परीक्षण

- आयामी निरीक्षण

- अंतिम उत्पाद निरीक्षण

उत्पाद और परियोजना आवश्यकताओं के अनुसार लागू तकनीकी रिकॉर्ड और परीक्षण दस्तावेज़ीकरण प्रदान किया जा सकता है।

प्रमाणपत्र और गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक के पास इसकी गुणवत्ता प्रबंधन और उत्पाद अनुपालन गतिविधियों का समर्थन करने वाले आईएसओ और सीई प्रमाणन हैं।

लागू प्रमाणपत्रों और तकनीकी दस्तावेजों की पुष्टि चयनित मॉडल, उत्पाद विन्यास और इच्छित बाजार के अनुसार की जानी चाहिए।

पैकेजिंग और डिलिवरी

अंतर्राष्ट्रीय ऑर्डर को उत्पाद की मात्रा, आयाम, गंतव्य और वितरण आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।

समुद्री माल ढुलाई, हवाई माल ढुलाई, एक्सप्रेस डिलीवरी, या ग्राहक-नामांकित फारवर्डर का उपयोग उपयुक्त के रूप में किया जा सकता है। पैकेजिंग का चयन उत्पाद संरचना और परिवहन स्थितियों के अनुसार किया जाता है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: विद्युत आपूर्ति फ़िल्टर का उपयोग किसके लिए किया जाता है?

इसे विद्युत लाइन के माध्यम से यात्रा करने वाले विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए इलेक्ट्रॉनिक उपकरणों के पावर इनपुट पर स्थापित किया जाता है। विशिष्ट अनुप्रयोगों में एकल-चरण इनवर्टर, सर्वो ड्राइव, स्विचिंग बिजली आपूर्ति और नियंत्रक शामिल हैं।

Q2: यह किस प्रकार के हस्तक्षेप को दबा सकता है?

फ़िल्टर को सामान्य-मोड और विभेदक-मोड उच्च-आवृत्ति हस्तक्षेप दोनों को संबोधित करने के लिए डिज़ाइन किया गया है। लागू कॉन्फ़िगरेशन के लिए निर्दिष्ट फ़िल्टरिंग रेंज 5 kHz--30 MHz है।

Q3: फ़िल्टर कहाँ स्थापित किया जाना चाहिए?

इसे संरक्षित उपकरण के पावर इनपुट के यथासंभव निकट स्थापित किया जाना चाहिए। इलेक्ट्रोमैग्नेटिक कपलिंग को कम करने के लिए इनपुट-साइड और आउटपुट-साइड केबल को अलग किया जाना चाहिए जो फ़िल्टर को बायपास कर सकता है।

Q4: क्या इसका उपयोग सिंगल-फ़ेज़ इनवर्टर और सर्वो ड्राइव के साथ किया जा सकता है?

हाँ। यह एकल-चरण इनवर्टर, सर्वो ड्राइव, स्विचिंग बिजली आपूर्ति, नियंत्रक और इसी तरह के इलेक्ट्रॉनिक उपकरण सहित अनुप्रयोगों के लिए है, बशर्ते विद्युत रेटिंग संगत हों।

Q5: रेटेड करंट का चयन कैसे किया जाना चाहिए?

चयन में उपकरण की रेटेड और वास्तविक ऑपरेटिंग वर्तमान, आपूर्ति वोल्टेज, परिचालन की स्थिति और फ़िल्टर विनिर्देश पर विचार करना चाहिए। आपूर्ति किया गया चयन मार्गदर्शन उपकरण के रेटेड करंट का लगभग 1.2--1.5 गुना की अनुशंसा करता है।

Q6: क्या फ़िल्टर इन्वर्टर ओवरवॉल्टेज या ओवरकरंट दोषों को समाप्त कर सकता है?

यह तब मदद कर सकता है जब ये लक्षण विद्युत चुम्बकीय हस्तक्षेप या पावर-लाइन गड़बड़ी के कारण होते हैं या बढ़ जाते हैं। यदि खराबी ओवरलोड, गलत ग्राउंडिंग, इन्सुलेशन समस्याओं या आंतरिक उपकरण की खराबी के कारण होती है, तो अंतर्निहित कारण को अलग से संबोधित किया जाना चाहिए।

Q7: क्या फ़िल्टर कॉन्फ़िगरेशन को अनुकूलित किया जा सकता है?

विद्युत रेटिंग, फ़िल्टरिंग संरचना, स्थापना आयाम और अन्य विशिष्टताओं का मूल्यांकन उपकरण और अनुप्रयोग आवश्यकताओं के अनुसार किया जा सकता है।

Q8: क्या इंस्टॉलेशन ऊंचाई रेटेड करंट को प्रभावित करती है?

हाँ। 1,000 मीटर से ऊपर, कम गर्मी अपव्यय के लिए वर्तमान व्युत्पन्न की आवश्यकता हो सकती है। प्रदान की गई तकनीकी जानकारी 2,000 मीटर की अधिकतम ऊंचाई निर्दिष्ट करती है और 1,000 मीटर से ऊपर 15% वर्तमान विचलन की सिफारिश करती है। चयनित मॉडल के लिए अंतिम आवश्यकता की पुष्टि की जानी चाहिए।

चीन में विद्युत आपूर्ति फ़िल्टर निर्माता

ड्यूफ्यू इलेक्ट्रिक एकल-चरण इनवर्टर, सर्वो ड्राइव, स्विचिंग बिजली आपूर्ति, नियंत्रक और अन्य बिजली इलेक्ट्रॉनिक उपकरणों के लिए बिजली आपूर्ति फिल्टर की आपूर्ति करता है। बिजली कनेक्शन के माध्यम से आयोजित ईएमआई को कम करने के लिए फिल्टर सामान्य-मोड और अंतर-मोड फ़िल्टरिंग घटकों का उपयोग करते हैं।

उत्पाद चयन के लिए, उपकरण वोल्टेज, रेटेड करंट, ऑपरेटिंग आवृत्ति, स्थापना की स्थिति और कॉन्फ़िगरेशन समीक्षा के लिए उपलब्ध हस्तक्षेप जानकारी प्रदान करें।
