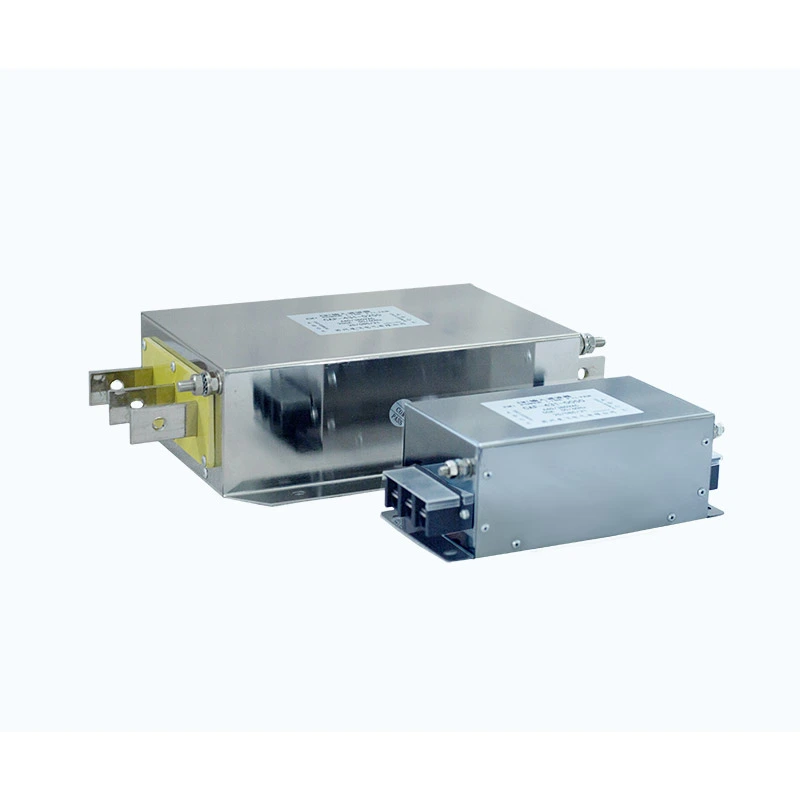

आउटपुट फ़िल्टर

मोटर को प्रेषित विद्युत संकेतों की गुणवत्ता में सुधार के लिए वीएफडी आउटपुट टर्मिनलों और मोटर इनपुट टर्मिनलों के बीच आउटपुट फ़िल्टर स्थापित किया गया है।

अनुकूलित चुंबकीय घटकों के साथ मल्टी-स्टेज फ़िल्टरिंग सर्किट को जोड़कर, यह पीडब्लूएम इन्वर्टर ऑपरेशन द्वारा उत्पन्न उच्च-आवृत्ति स्विचिंग हस्तक्षेप को कम करता है और मोटर टर्मिनलों पर विद्युत तनाव को कम करता है।

डिज़ाइन न्यूनतम करने में मदद करता है:

- उच्च आवृत्ति हार्मोनिक घटक

- तेज स्विचिंग के कारण वोल्टेज स्पाइक पल्स

- मोटर इन्सुलेशन पर डीवी/डीटी तनाव

- मोटर केबल के माध्यम से विद्युत चुम्बकीय हस्तक्षेप

इन्सुलेशन प्रणाली प्रदान करती है:

- लाइन-टू-लाइन: 1500VDC / 60S

- लाइन-टू-ग्राउंड: 2500VDC / 60S

100MΩ से ऊपर इन्सुलेशन प्रतिरोध के साथ, 1 मिनट के लिए 1.4 गुना रेटेड करंट की ओवरलोड क्षमता, और परिरक्षित केबलों के साथ 400 मीटर तक मोटर केबल दूरी के लिए समर्थन, ड्यूफ्यू समाधान औद्योगिक ड्राइव सिस्टम की मांग के लिए उपयुक्त हैं।

तकनीकी निर्देश

मॉडल विवरण

सीएएफ-4 3 2-0600

प्रमुख लाभ

1. लंबी केबल अनुप्रयोग क्षमता

लंबे मोटर केबल वितरित कैपेसिटेंस का परिचय दे सकते हैं, जिससे चार्जिंग करंट और उच्च-आवृत्ति हस्तक्षेप बढ़ सकता है। अनुकूलित चुंबकीय सर्किट डिज़ाइन केबल कैपेसिटेंस के प्रभाव को कम करने, आउटपुट तरंग स्थिरता में सुधार करने और उच्च आवृत्ति विकिरण को कम करने में मदद करता है, जिससे फ़िल्टर दूरस्थ मोटर इंस्टॉलेशन के लिए उपयुक्त हो जाता है। यह 400 मीटर तक परिरक्षित केबल और 300 मीटर तक बिना परिरक्षित केबल को सपोर्ट करता है।

2. बेहतर मोटर इन्सुलेशन सुरक्षा

पीडब्लूएम स्विचिंग ऑपरेशन मोटर वाइंडिंग पर तेजी से वोल्टेज वृद्धि और उच्च आवृत्ति तनाव उत्पन्न कर सकता है। आउटपुट फ़िल्टर डीवी/डीटी प्रभाव और वोल्टेज स्पाइक तनाव को कम करने में मदद करता है, पल्स स्विचिंग के कारण होने वाली इन्सुलेशन उम्र बढ़ने को सीमित करता है और समग्र मोटर सेवा विश्वसनीयता में सुधार करता है।

3. विद्युत चुम्बकीय हस्तक्षेप कम हो गया

मल्टी-स्टेज फ़िल्टरिंग संरचना उच्च-आवृत्ति स्विचिंग शोर के साथ-साथ सामान्य-मोड और अंतर-मोड हस्तक्षेप को दबाने में मदद करती है। इससे ईएमसी प्रदर्शन में सुधार हो सकता है और संवेदनशील नियंत्रण और निगरानी उपकरणों से लैस सिस्टम में हस्तक्षेप कम हो सकता है।

4. कम अतिरिक्त हानि के साथ मोटर प्रदर्शन को बनाए रखता है

सामान्य मोटर संचालन के लिए आवश्यक मौलिक आवृत्ति ऊर्जा को बनाए रखते हुए फ़िल्टरिंग डिज़ाइन मुख्य रूप से उच्च-आवृत्ति घटकों को लक्षित करता है। यह स्थिर मोटर टॉर्क आउटपुट को बनाए रखने, अतिरिक्त नुकसान को कम करने और विश्वसनीय निरंतर संचालन का समर्थन करने में मदद करता है।

5. लचीला औद्योगिक एकीकरण

कॉम्पैक्ट डिज़ाइन ऊर्ध्वाधर और क्षैतिज दोनों स्थापना का समर्थन करता है और विभिन्न कैबिनेट लेआउट को समायोजित कर सकता है। विशिष्ट औद्योगिक अनुप्रयोगों और ओईएम परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलित वोल्टेज और वर्तमान रेटिंग भी उपलब्ध हैं।

अनुप्रयोग परिदृश्य

ड्यूफ्यू आउटपुट फ़िल्टर उन अनुप्रयोगों के लिए उपयुक्त है जहां मोटर केबल की लंबाई 50 मीटर से अधिक है, साथ ही उच्च परिशुद्धता वाले सर्वो मशीनिंग उपकरण, मल्टी-मोटर सिंक्रोनस ड्राइव सिस्टम और संवेदनशील निरीक्षण उपकरणों से सुसज्जित उत्पादन लाइनें हैं। यह क्रेन और इंजेक्शन मोल्डिंग उपकरण के लिए भी उपयुक्त है जिन्हें लगातार त्वरण और ब्रेकिंग की आवश्यकता होती है।

विशिष्ट अनुप्रयोगों में औद्योगिक स्वचालन, सीएनसी मशीनरी, लिफ्ट, बंदरगाह उपकरण, कपड़ा मशीनरी, इंजेक्शन मोल्डिंग मशीन और परीक्षण प्रणाली शामिल हैं।

चयन तुलना

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक औद्योगिक पावर इलेक्ट्रॉनिक्स घटकों में माहिर है, जिसमें फिल्टर, रिएक्टर, ब्रेकिंग रेसिस्टर्स और अनुकूलित विद्युत समाधान शामिल हैं।

चुंबकीय घटकों और ड्राइव सिस्टम अनुप्रयोगों में इंजीनियरिंग अनुभव के साथ, ड्यूफ्यू विभिन्न वोल्टेज स्तरों, वर्तमान श्रेणियों और स्थापना आवश्यकताओं के लिए अनुकूलित समाधान प्रदान करता है।

ड्यूफ्यू की विनिर्माण क्षमताएं चुंबकीय घटक प्रसंस्करण, सटीक वाइंडिंग, इन्सुलेशन उपचार, विद्युत पैरामीटर सत्यापन और प्रदर्शन परीक्षण को कवर करती हैं, जो लगातार उत्पादन गुणवत्ता और विश्वसनीय उत्पाद प्रदर्शन सुनिश्चित करती हैं।

गुणवत्ता नियंत्रण में इन्सुलेशन प्रतिरोध, ढांकता हुआ प्रतिरोध, तापमान वृद्धि, विद्युत प्रदर्शन और उपस्थिति निरीक्षण शामिल हैं। प्रत्येक चरण को विद्युत सुरक्षा, परिचालन स्थिरता और तैयार उत्पादों की समग्र गुणवत्ता को सत्यापित करने के लिए डिज़ाइन किया गया है।

ड्यूफ्यू विभिन्न औद्योगिक आवश्यकताओं को पूरा करने के लिए OEM विनिर्माण, अनुकूलित डिज़ाइन, तकनीकी दस्तावेज़ीकरण और एप्लिकेशन इंजीनियरिंग समर्थन का समर्थन करता है। गुणवत्ता दस्तावेज़ीकरण में आईएसओ गुणवत्ता प्रबंधन प्रमाणन, सीई प्रमाणीकरण और उत्पाद परीक्षण रिपोर्ट शामिल हैं।

पैकेजिंग एवं डिलिवरी

ड्यूफ्यू औद्योगिक विद्युत घटकों के सुरक्षित परिवहन को सुनिश्चित करने के लिए निर्यात-मानक पैकेजिंग लागू करता है।

पैकेजिंग समाधानों में शामिल हैं:

- नमी प्रतिरोधी सुरक्षा

- शॉक-प्रतिरोधी फिक्सिंग

- बड़े मॉडलों के लिए प्रबलित लकड़ी के मामले

- उत्पाद पहचान लेबल

- तकनीकी दस्तावेज

ग्राहकों की आवश्यकताओं का अनुपालन सुनिश्चित करने के लिए शिपमेंट से पहले प्रत्येक उत्पाद का निरीक्षण किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: आउटपुट फ़िल्टर और आउटपुट रिएक्टर के बीच क्या अंतर है?

एक आउटपुट फ़िल्टर मुख्य रूप से मोटर पक्ष पर उच्च-आवृत्ति स्विचिंग घटकों, पीडब्लूएम हस्तक्षेप और विद्युत चुम्बकीय शोर को लक्षित करता है। एक आउटपुट रिएक्टर मुख्य रूप से वोल्टेज वृद्धि दर को कम करता है, वर्तमान प्रभाव को सीमित करता है, और आउटपुट तरंग स्थितियों में सुधार करता है।

मांग वाले अनुप्रयोगों के लिए, उपयुक्त समाधान केबल की लंबाई, मोटर प्रकार और ईएमसी आवश्यकताओं पर निर्भर करता है।

Q2: क्या यह समाधान मोटर शोर को कम कर सकता है?

हाँ। इन्वर्टर स्विचिंग द्वारा उत्पन्न उच्च-आवृत्ति घटकों को कम करके, यह विद्युत चुम्बकीय कंपन को कम करने और मोटर परिचालन स्थितियों में सुधार करने में मदद कर सकता है।

Q3: लंबी मोटर केबलों के लिए फ़िल्टरिंग क्यों महत्वपूर्ण है?

लंबे केबल वितरित कैपेसिटेंस को बढ़ाते हैं और उच्च-आवृत्ति हस्तक्षेप को बढ़ा सकते हैं। उचित फ़िल्टरिंग केबल से संबंधित विद्युत तनाव को कम करने में मदद करती है और सिस्टम स्थिरता में सुधार करती है।

Q4: क्या ड्यूफ्यू फ़िल्टर समाधानों को अनुकूलित कर सकता है?

हाँ। ड्यूफ्यू ग्राहकों की आवश्यकताओं के अनुसार वोल्टेज रेटिंग, वर्तमान क्षमता, फ़िल्टरिंग विशेषताओं, आयाम और स्थापना संरचना सहित अनुकूलित समाधान प्रदान करता है।
