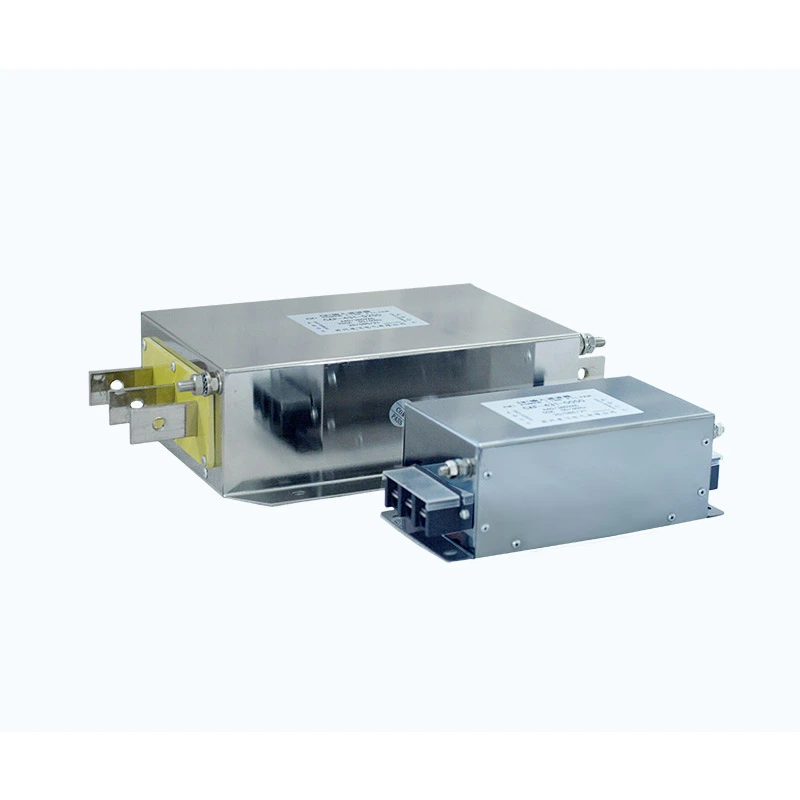

इनपुट फ़िल्टर

आधुनिक औद्योगिक स्वचालन प्रणालियों में, वीएफडी और पावर इलेक्ट्रॉनिक उपकरण ऑपरेशन के दौरान उच्च आवृत्ति स्विचिंग शोर और हार्मोनिक गड़बड़ी उत्पन्न करते हैं। ये गड़बड़ी आस-पास के नियंत्रकों, संचार प्रणालियों, सेंसरों और अन्य संवेदनशील उपकरणों को प्रभावित कर सकती है।

ड्यूफ्यू इलेक्ट्रिक इनपुट फ़िल्टर को ड्राइव सिस्टम और विद्युत नेटवर्क के बीच विद्युत चुम्बकीय हस्तक्षेप संचरण पथ को कम करने के लिए बिजली आपूर्ति और वीएफडी या सर्वो ड्राइव इनपुट टर्मिनलों के बीच श्रृंखला में स्थापित किया गया है।

फ़िल्टर व्यापक आवृत्ति रेंज में सामान्य-मोड और अंतर-मोड हस्तक्षेप दोनों को दबाने के लिए अनुकूलित चुंबकीय घटकों, कैपेसिटर और डंपिंग डिज़ाइन को मिलाकर एक मल्टी-स्टेज ईएमसी फ़िल्टरिंग संरचना को अपनाता है।

मुख्य डिज़ाइन सुविधाओं में शामिल हैं:

- स्थिर फ़िल्टरिंग प्रदर्शन के लिए कम हानि वाले चुंबकीय घटक

- ईएमसी दमन के लिए अनुकूलित कैपेसिटर नेटवर्क

- सुरक्षा प्रणालियों के साथ अनुकूलता के लिए कम रिसाव वर्तमान डिज़ाइन

- औद्योगिक वातावरण के लिए उच्च इन्सुलेशन प्रदर्शन

- लचीला IP00/IP20 इंस्टॉलेशन कॉन्फ़िगरेशन

विश्वसनीय ईएमसी प्रदर्शन और अनुकूलन योग्य विद्युत मापदंडों के साथ, ड्यूफ्यू इनपुट फिल्टर औद्योगिक अनुप्रयोगों की मांग में सिस्टम स्थिरता में सुधार करने में मदद करते हैं।

इनपुट फ़िल्टर VFD सिस्टम प्रदर्शन को कैसे बेहतर बनाता है?

1. संचालित विद्युत चुम्बकीय हस्तक्षेप को कम करें

वीएफडी स्विचिंग डिवाइस उच्च-आवृत्ति शोर उत्पन्न करते हैं जो बिजली केबलों के माध्यम से यात्रा कर सकते हैं और पावर ग्रिड में वापस फ़ीड कर सकते हैं। फ़िल्टर संचालित उत्सर्जन को कम करने, उच्च-आवृत्ति हस्तक्षेप के संचरण को सीमित करने, ईएमसी प्रदर्शन में सुधार करने और आस-पास के विद्युत उपकरणों में गड़बड़ी को कम करने में मदद करता है।

2. सामान्य-मोड और विभेदक-मोड शोर को दबाएँ

विभिन्न हस्तक्षेप पथों के लिए अलग-अलग फ़िल्टरिंग विधियों की आवश्यकता होती है। फ़िल्टरिंग संरचना कंडक्टरों के बीच हस्तक्षेप के लिए अंतर-मोड दमन के साथ बिजली लाइनों और जमीन के बीच शोर के लिए सामान्य-मोड दमन को जोड़ती है। यह जटिल औद्योगिक वातावरण में विद्युत चुम्बकीय अनुकूलता को बेहतर बनाने में मदद करता है।

3. पावर नेटवर्क स्थिरता में सुधार करें

औद्योगिक बिजली नेटवर्क वोल्टेज में उतार-चढ़ाव, स्विचिंग गड़बड़ी और हार्मोनिक हस्तक्षेप से प्रभावित हो सकते हैं। ड्राइव सिस्टम पर इन गड़बड़ी के प्रभाव को कम करके, फ़िल्टर स्थिर उपकरण संचालन को बनाए रखने में मदद करता है और संवेदनशील विद्युत घटकों के लिए अतिरिक्त सुरक्षा प्रदान करता है।

4. लंबी केबल और मल्टी-ड्राइव अनुप्रयोगों का समर्थन करें

एकाधिक ड्राइव या लंबी मोटर केबल व्यवस्था वाले सिस्टम में ईएमसी मुद्दे अधिक ध्यान देने योग्य हो सकते हैं। यह डिज़ाइन मल्टी-ड्राइव इंस्टॉलेशन, लंबे केबल अनुप्रयोगों, उच्च-घनत्व नियंत्रण कैबिनेट और औद्योगिक स्वचालन प्रणालियों के लिए उपयुक्त है जहां लगातार ईएमसी प्रदर्शन की आवश्यकता होती है।

मुख्य डिज़ाइन विशेषताएँ

तीन-चरण ईएमसी फ़िल्टरिंग संरचना

अनुकूलित तीन-चरण संरचना निम्न-, मध्य- और उच्च-आवृत्ति रेंज में क्षीणन प्रदान करती है, जो विभिन्न प्रकार के विद्युत हस्तक्षेप को कम करने और विभिन्न परिचालन स्थितियों के तहत प्रभावी फ़िल्टरिंग प्रदर्शन को बनाए रखने में मदद करती है।

कम रिसाव वर्तमान डिज़ाइन

ग्राउंडिंग कैपेसिटर संरचना को रिसाव सुरक्षा उपकरणों के साथ संगतता बनाए रखते हुए अनावश्यक रिसाव वर्तमान को सीमित करने के लिए अनुकूलित किया गया है। यह औद्योगिक विद्युत प्रणालियों में स्थिर संचालन का समर्थन करता है।

उच्च विश्वसनीयता इन्सुलेशन प्रणाली

इन्सुलेशन प्रणाली को दीर्घकालिक औद्योगिक उपयोग के लिए डिज़ाइन किया गया है, जिसमें लाइन-टू-लाइन ढांकता हुआ ताकत 1500VDC/60S तक, लाइन-टू-ग्राउंड ढांकता हुआ ताकत 2500VDC/60S तक, और 1000VDC पर ≥100MΩ का इन्सुलेशन प्रतिरोध है।

अनुप्रयोग परिदृश्य

बेहतर ईएमसी प्रदर्शन और विद्युत स्थिरता की आवश्यकता वाले अनुप्रयोगों में ड्यूफ्यू इनपुट फ़िल्टर समाधान व्यापक रूप से उपयोग किए जाते हैं।

तकनीकी निर्देश

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक ईएमसी फिल्टर, रिएक्टर, ब्रेकिंग रेसिस्टर्स और अनुकूलित विद्युत समाधान सहित औद्योगिक पावर इलेक्ट्रॉनिक्स घटकों में माहिर है।

नियंत्रित विनिर्माण प्रक्रियाओं और विद्युत प्रदर्शन परीक्षण के माध्यम से, ड्यूफ्यू औद्योगिक अनुप्रयोगों के लिए विश्वसनीय उत्पाद गुणवत्ता सुनिश्चित करता है।

गुणवत्ता नियंत्रण में शामिल हैं:

- घटक निरीक्षण

- विद्युत प्रदर्शन परीक्षण

- इन्सुलेशन प्रतिरोध परीक्षण

- वोल्टेज परीक्षण का सामना करें

- कार्यात्मक सत्यापन

ड्यूफ्यू अपनी गुणवत्ता प्रबंधन प्रणाली और उत्पाद मानकों में लगातार सुधार करता है।

प्रमाणपत्र और तकनीकी दस्तावेज़ों में शामिल हैं:

- आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली

- सीई प्रमाणीकरण

- उत्पाद परीक्षण रिपोर्ट

- अनुकूलित तकनीकी दस्तावेज

ड्यूफ्यू वैश्विक ग्राहकों के लिए OEM विनिर्माण, अनुकूलित डिज़ाइन और इंजीनियरिंग सहयोग का समर्थन करता है।

पैकेजिंग एवं डिलिवरी

ड्यूफ्यू परिवहन के दौरान विद्युत घटकों की सुरक्षा के लिए निर्यात-उन्मुख पैकेजिंग समाधान प्रदान करता है।

पैकेजिंग में शामिल हैं:

- नमी संरक्षण

- शॉक-प्रतिरोधी फिक्सिंग

- बड़े मॉडलों के लिए प्रबलित पैकेजिंग

- उत्पाद पहचान लेबल

- शिपमेंट के साथ तकनीकी दस्तावेज

ग्राहकों की आवश्यकताओं का अनुपालन सुनिश्चित करने के लिए डिलीवरी से पहले प्रत्येक फ़िल्टर का निरीक्षण किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: VFD सिस्टम में इनपुट फ़िल्टर का उद्देश्य क्या है?

यह वीएफडी ऑपरेशन के दौरान उत्पन्न विद्युत चुम्बकीय हस्तक्षेप को कम करने, ईएमसी प्रदर्शन में सुधार करने और विद्युत घटकों को बाहरी बिजली गड़बड़ी से बचाने में मदद करता है।

Q2: यह फ़िल्टर कहाँ स्थापित किया जाना चाहिए?

इसे बिजली नेटवर्क के माध्यम से हस्तक्षेप संचरण को कम करने और सिस्टम स्थिरता में सुधार करने के लिए बिजली आपूर्ति और वीएफडी या सर्वो ड्राइव इनपुट टर्मिनलों के बीच स्थापित किया गया है।

Q3: ड्यूफ्यू उत्पाद किस केबल लंबाई का समर्थन कर सकते हैं?

स्थापना स्थितियों के आधार पर, ड्यूफ्यू समाधान 400 मीटर तक परिरक्षित केबलों और 300 मीटर तक बिना परिरक्षित केबलों का समर्थन कर सकता है, जिससे लंबी दूरी के अनुप्रयोगों में स्थिर फ़िल्टरिंग प्रदर्शन बनाए रखने में मदद मिलती है।

Q4: क्या ड्यूफ्यू ईएमसी फ़िल्टरिंग समाधानों को अनुकूलित कर सकता है?

हाँ। ड्यूफ्यू विभिन्न एप्लिकेशन आवश्यकताओं के अनुसार वोल्टेज रेटिंग, वर्तमान क्षमता, फ़िल्टरिंग पैरामीटर, यांत्रिक आयाम और स्थापना संरचनाओं सहित अनुकूलित समाधान प्रदान करता है।

ड्यूफ्यू इलेक्ट्रिक से अनुकूलित ईएमसी फ़िल्टरिंग समाधान

ड्यूफ्यू इलेक्ट्रिक वीएफडी सिस्टम, सर्वो ड्राइव और औद्योगिक स्वचालन अनुप्रयोगों के लिए अनुकूलित इनपुट फ़िल्टर समाधान प्रदान करता है।

पेशेवर इंजीनियरिंग क्षमता, विश्वसनीय विनिर्माण प्रक्रियाओं और सख्त गुणवत्ता नियंत्रण के साथ, ड्यूफ्यू ग्राहकों को ईएमसी प्रदर्शन में सुधार करने, विद्युत हस्तक्षेप को कम करने और स्थिर दीर्घकालिक संचालन प्राप्त करने में मदद करता है।
