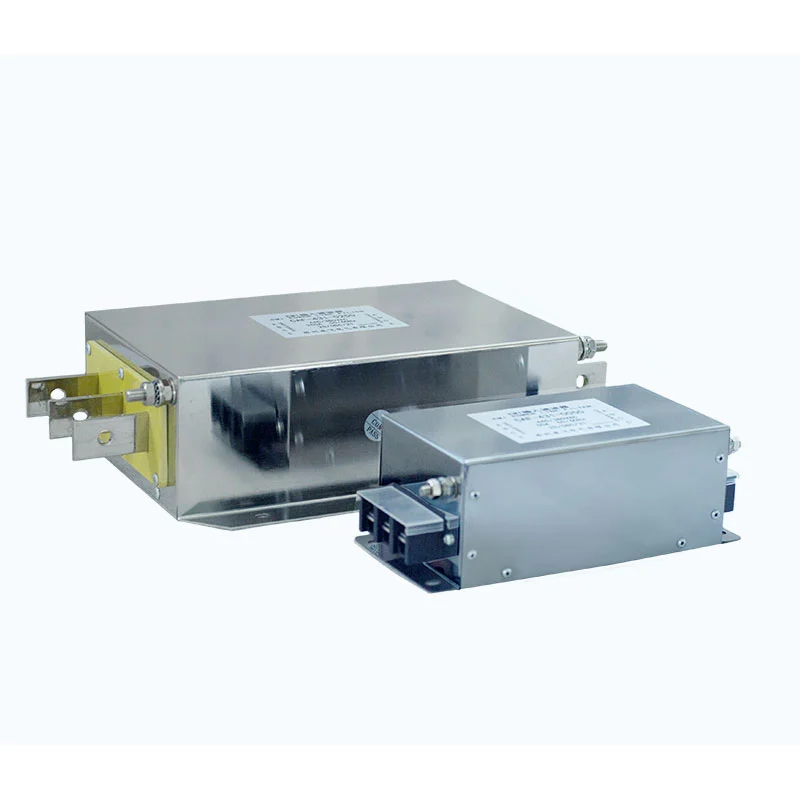

निष्क्रिय फ़िल्टर

ड्यूफ्यू इलेक्ट्रिक पैसिव फिल्टर को वीएफडी, कन्वर्टर्स, रेक्टिफायर और अन्य नॉनलाइनियर लोड से हार्मोनिक धाराओं से प्रभावित औद्योगिक बिजली प्रणालियों के लिए डिज़ाइन किया गया है। एक ट्यून किए गए एलसी सर्किट में फ़िल्टर रिएक्टर, कैपेसिटर और गैर-प्रेरक डंपिंग प्रतिरोधकों को मिलाकर, यह चयनित हार्मोनिक आवृत्तियों के लिए एक कम-प्रतिबाधा पथ प्रदान करता है और पावर नेटवर्क में हार्मोनिक वर्तमान परिसंचरण को कम करने में मदद करता है।

एसी-डीसी रूपांतरण और पावर इलेक्ट्रॉनिक स्विचिंग के दौरान उत्पन्न नॉनलाइनियर लोड ट्रांसफार्मर के अधिक गर्म होने, केबल के नुकसान में वृद्धि, पावर फैक्टर में कमी, विद्युत उपकरणों पर अतिरिक्त तनाव और अस्थिर बिजली की गुणवत्ता में योगदान कर सकते हैं। सिस्टम स्थितियों के आधार पर, फ़िल्टरिंग कॉन्फ़िगरेशन को 5वें, 7वें, 11वें और उच्च-क्रम घटकों जैसे विशिष्ट हार्मोनिक्स को संबोधित करने के लिए डिज़ाइन किया जा सकता है।

सिस्टम हार्मोनिक वर्तमान विरूपण को कम करने, पावर फैक्टर में सुधार करने, हार्मोनिक से संबंधित नुकसान को सीमित करने और स्थिर विद्युत संचालन का समर्थन करने में मदद करता है। सक्रिय हार्मोनिक मुआवजा प्रणालियों की तुलना में, निष्क्रिय फ़िल्टरिंग जटिल नियंत्रण सर्किट के बिना अपेक्षाकृत सरल विद्युत संरचना का उपयोग करता है, जो इसे पूर्वानुमानित हार्मोनिक विशेषताओं के साथ औद्योगिक अनुप्रयोगों में निरंतर संचालन के लिए उपयुक्त बनाता है।

एलसी फ़िल्टरिंग सिस्टम कैसे काम करता है?

ट्यून्ड अनुनाद सर्किट

रिएक्टर और कैपेसिटर विशिष्ट हार्मोनिक आवृत्तियों के लिए डिज़ाइन की गई एक ट्यून्ड एलसी शाखा बनाते हैं।

जब हार्मोनिक धाराएं डिज़ाइन की गई आवृत्ति सीमा तक पहुंचती हैं, तो फ़िल्टरिंग शाखा पावर नेटवर्क की तुलना में कम प्रतिबाधा पथ प्रदान करती है, जिससे हार्मोनिक धाराओं को प्रभावी ढंग से अवशोषित किया जा सकता है।

यह डिज़ाइन प्रदान करता है:

- लक्षित हार्मोनिक कमी

- कम वर्तमान तरंग विरूपण

- बेहतर विद्युत स्थिरता

- सतत औद्योगिक संचालन क्षमता

भिगोना और सुरक्षा डिज़ाइन

एकीकृत गैर-प्रेरक अवरोधक अनुनाद विशेषताओं को नियंत्रित करता है और सर्किट स्थिरता में सुधार करता है।

भिगोना संरचना मदद करती है:

- अत्यधिक अनुनाद प्रवर्धन को रोकें

- असामान्य हार्मोनिक करंट को सीमित करें

- संधारित्र विश्वसनीयता में सुधार करें

- सिस्टम सेवा जीवन बढ़ाएँ

प्रमुख लाभ

1. सरल निष्क्रिय संरचना

निष्क्रिय डिज़ाइन डीएसपी नियंत्रकों या अतिरिक्त इलेक्ट्रॉनिक क्षतिपूर्ति मॉड्यूल के बिना संचालित होता है, जिसके परिणामस्वरूप कम नियंत्रण घटकों, कम रखरखाव आवश्यकताओं और औद्योगिक ऑपरेटिंग वातावरण के लिए अच्छी अनुकूलनशीलता के साथ एक सीधी विद्युत संरचना होती है।

2. बेहतर बिजली गुणवत्ता

हार्मोनिक करंट सर्कुलेशन को कम करके, सिस्टम ट्रांसफार्मर और केबल के नुकसान को सीमित करने, तापमान वृद्धि को कम करने, पावर फैक्टर में सुधार करने और जुड़े विद्युत उपकरणों के अधिक स्थिर संचालन का समर्थन करने में मदद कर सकता है।

3. औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया

ड्यूफ्यू चुंबकीय घटकों, रिएक्टर और कैपेसिटर मिलान, थर्मल प्रदर्शन और विद्युत सुरक्षा पर इंजीनियरिंग विचारों को लागू करता है। परिणामी कॉन्फ़िगरेशन अपेक्षाकृत पूर्वानुमानित हार्मोनिक विशेषताओं के साथ औद्योगिक बिजली प्रणालियों में निरंतर संचालन के लिए उपयुक्त है।

विशिष्ट अनुप्रयोग

ड्यूफ्यू पैसिव फ़िल्टर अपेक्षाकृत स्थिर हार्मोनिक विशेषताओं वाले औद्योगिक प्रणालियों के लिए उपयुक्त है।

विशिष्ट अनुप्रयोगों में विनिर्माण संयंत्र, धातु विज्ञान और रासायनिक प्रसंस्करण सुविधाएं, खनन उपकरण, कपड़ा मशीनरी, कागज उत्पादन लाइनें, बंदरगाह मशीनरी और इंजेक्शन मोल्डिंग सिस्टम शामिल हैं जहां गैर-रेखीय भार और हार्मोनिक धाराओं को प्रबंधित करने की आवश्यकता होती है।

अनुकूलित डिजाइन क्षमता

विभिन्न विद्युत प्रणालियों को अलग-अलग फ़िल्टरिंग मापदंडों की आवश्यकता होती है।

ड्यूफ्यू निम्न के आधार पर इंजीनियरिंग सहायता प्रदान करता है:

- हार्मोनिक माप डेटा

- लोड विशेषताएँ

- सिस्टम वोल्टेज स्तर

- स्थापना वातावरण

- आवश्यक टीएचडीआई प्रदर्शन

विभिन्न औद्योगिक बिजली गुणवत्ता आवश्यकताओं के लिए अनुकूलित समाधान उपलब्ध हैं।

चयन मार्गदर्शिका

उपयुक्त फ़िल्टरिंग समाधान का चयन करने के लिए निम्नलिखित के मूल्यांकन की आवश्यकता होती है:

ड्यूफ्यू हार्मोनिक माप डेटा, सिस्टम पैरामीटर और परियोजना आवश्यकताओं के आधार पर अनुकूलित सिफारिशें प्रदान करता है।

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक औद्योगिक बिजली इलेक्ट्रॉनिक्स विनिर्माण में माहिर है, जो औद्योगिक अनुप्रयोगों के लिए निष्क्रिय फिल्टर, रिएक्टर, ब्रेकिंग रेसिस्टर्स, ट्रांसफार्मर और अनुकूलित विद्युत समाधान प्रदान करता है। इसके इंजीनियरिंग कार्य में हार्मोनिक विश्लेषण, विद्युत पैरामीटर मिलान, और बिजली की गुणवत्ता की आवश्यकताएं, एप्लिकेशन-विशिष्ट उत्पाद डिजाइन और विनिर्माण का समर्थन शामिल है।

प्रमुख विनिर्माण क्षमताओं में चुंबकीय कोर प्रसंस्करण, सटीक रिएक्टर वाइंडिंग, कैपेसिटर और रेसिस्टर मिलान, विद्युत पैरामीटर सत्यापन और थर्मल प्रदर्शन परीक्षण शामिल हैं। उत्पाद विन्यास के आधार पर, गुणवत्ता निरीक्षण में शामिल हो सकते हैं:

- इन्सुलेशन प्रतिरोध परीक्षण
- ढांकता हुआ परीक्षण का सामना करना
- अनुनाद पैरामीटर सत्यापन
- तापमान वृद्धि परीक्षण
- विद्युत पैरामीटर निरीक्षण
- अंतिम उपस्थिति निरीक्षण

गुणवत्ता दस्तावेज़ीकरण में लागू उत्पाद और परियोजना आवश्यकताओं के अनुसार आईएसओ गुणवत्ता प्रबंधन प्रमाणन, उत्पाद परीक्षण रिपोर्ट और विद्युत प्रदर्शन सत्यापन रिकॉर्ड शामिल हो सकते हैं।

ड्यूफ्यू इलेक्ट्रिक ओईएम विनिर्माण, अनुकूलित विद्युत डिजाइन, इंजीनियरिंग सहयोग और परियोजना-आधारित बिजली गुणवत्ता समाधान का समर्थन करता है।

तकनीकी निर्देश

निष्क्रिय फ़िल्टर बनाम सक्रिय हार्मोनिक फ़िल्टर

अक्सर पूछे जाने वाले प्रश्न

Q1: निष्क्रिय फ़िल्टर में कौन से घटकों का उपयोग किया जाता है?

एक पैसिव फिल्टर में रिएक्टर, कैपेसिटर और डंपिंग रेसिस्टर्स होते हैं जो एक ट्यून्ड एलसी सर्किट बनाते हैं। ये घटक चयनित हार्मोनिक धाराओं के लिए कम-प्रतिबाधा पथ प्रदान करते हैं और बिजली की गुणवत्ता में सुधार करने में मदद करते हैं।

Q2: उपयुक्त मॉडल का चयन कैसे किया जाना चाहिए?

मॉडल का चयन रेटेड वोल्टेज, ऑपरेटिंग करंट, हार्मोनिक स्रोत, हार्मोनिक स्पेक्ट्रम, टीएचडीआई आवश्यकताओं, सिस्टम कॉन्फ़िगरेशन और इंस्टॉलेशन स्थितियों पर निर्भर करता है।

Q3: क्या यह समाधान सभी हार्मोनिक स्थितियों के लिए उपयुक्त है?

निष्क्रिय फ़िल्टरिंग आमतौर पर स्थिर हार्मोनिक विशेषताओं वाले सिस्टम के लिए उपयुक्त है। तेजी से बदलते हार्मोनिक भार वाले अनुप्रयोगों को वैकल्पिक क्षतिपूर्ति समाधान की आवश्यकता हो सकती है।

Q4: क्या ड्यूफ्यू फ़िल्टरिंग समाधानों को अनुकूलित कर सकता है?

हाँ। ड्यूफ्यू वोल्टेज स्तर, वर्तमान क्षमता, हार्मोनिक विशेषताओं, स्थापना आवश्यकताओं और परियोजना स्थितियों के आधार पर अनुकूलित समाधान प्रदान करता है।
