परिवर्तनीय आवृत्ति ड्राइव फ़िल्टर

मोटर गति विनियमन के दौरान उत्पन्न विद्युत हस्तक्षेप को नियंत्रित करने के लिए एक वैरिएबल फ़्रीक्वेंसी ड्राइव फ़िल्टर को एक वैरिएबल फ़्रीक्वेंसी ड्राइव के आसपास स्थापित किया जाता है।

एक सामान्य कनेक्शन है:

विद्युत आपूर्ति → इनपुट फ़िल्टरिंग → वीएफडी → आउटपुट फ़िल्टरिंग → मोटर

दोनों अनुभाग ड्राइव सिस्टम के विभिन्न भागों को संबोधित करते हैं।

इनपुट फ़िल्टरिंग नियंत्रण वीएफडी और पावर नेटवर्क के बीच विद्युत चुम्बकीय हस्तक्षेप का संचालन करता है।

आउटपुट फ़िल्टरिंग पीडब्लूएम स्विचिंग द्वारा उत्पादित उच्च-आवृत्ति घटकों को केबल के माध्यम से मोटर तक पहुंचने से पहले क्षीण कर देती है।

यह कॉन्फ़िगरेशन उन अनुप्रयोगों के लिए है जहां पावर-साइड ईएमआई और मोटर-साइड उच्च-आवृत्ति प्रभाव दोनों पर विचार करने की आवश्यकता है।

यह पारंपरिक इनपुट ईएमआई फ़िल्टर से अलग है, जो केवल बिजली आपूर्ति और ड्राइव के बीच कनेक्शन को फ़िल्टर करता है।

इनपुट-साइड ईएमआई फ़िल्टरिंग

वीएफडी के अंदर स्विचिंग डिवाइस उच्च आवृत्ति वाले विद्युत घटकों को उत्पन्न करते हैं जो बिजली आपूर्ति के माध्यम से यात्रा कर सकते हैं और उसी वितरण प्रणाली पर अन्य उपकरणों को प्रभावित कर सकते हैं। इनपुट अनुभाग सामान्य-मोड और अंतर-मोड क्षीणन के लिए चुंबकीय और कैपेसिटिव घटकों का उपयोग करता है, जिसमें सामान्य-मोड चोक, अंतर-मोड आगमनात्मक घटक, एक्स कैपेसिटर, वाई कैपेसिटर और प्रतिरोधक शामिल हो सकते हैं।

इनपुट अनुभाग आयोजित ईएमआई दमन के लिए अभिप्रेत है और एक समर्पित हार्मोनिक मुआवजा प्रणाली को प्रतिस्थापित नहीं करता है जहां विशिष्ट कम-आवृत्ति टीएचडी आवश्यकताएं लागू होती हैं।

आउटपुट-साइड मोटर फ़िल्टरिंग

एक वीएफडी तीव्र वोल्टेज संक्रमण के साथ एक पीडब्लूएम आउटपुट तरंग उत्पन्न करता है। लंबी मोटर केबलों के साथ, वितरित धारिता और प्रतिबाधा मोटर टर्मिनलों पर वोल्टेज तरंग को प्रभावित कर सकती है। आउटपुट अनुभाग उच्च-आवृत्ति घटकों को क्षीण करता है और मोटर-साइड डीवी/डीटी, परावर्तित-तरंग प्रभाव, मोटर वाइंडिंग इन्सुलेशन तनाव और कुछ उच्च-आवृत्ति मोटर शोर को कम करने में मदद कर सकता है।

वास्तविक प्रदर्शन वीएफडी स्विचिंग विशेषताओं, केबल की लंबाई और निर्माण, मोटर इन्सुलेशन, ग्राउंडिंग और चयनित फ़िल्टर कॉन्फ़िगरेशन पर निर्भर करता है।

एकीकृत फ़िल्टर की आवश्यकता कब होती है?

प्रत्येक VFD इंस्टॉलेशन को इनपुट और आउटपुट फ़िल्टरिंग दोनों की आवश्यकता नहीं होती है।

आवश्यक कॉन्फ़िगरेशन संबोधित की जा रही समस्या पर निर्भर करता है।

उत्पाद चयन के दौरान यह अंतर महत्वपूर्ण है। फ़िल्टर को केवल इसलिए स्थापित करने के बजाय वास्तविक विद्युत समस्या के अनुसार निर्दिष्ट किया जाना चाहिए क्योंकि VFD मौजूद है।

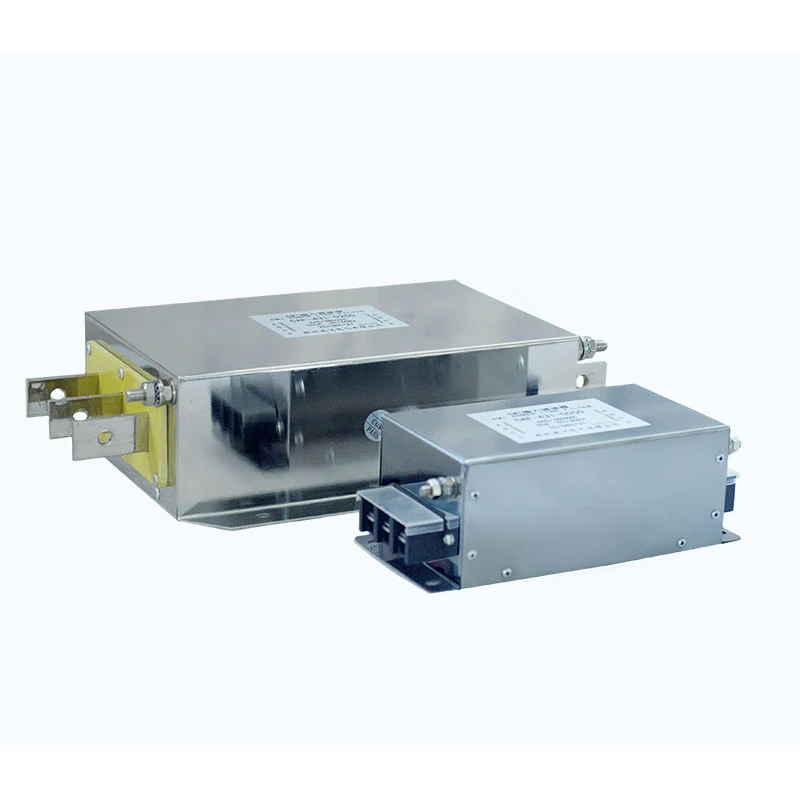

एकीकृत फ़िल्टर निर्माण

ड्यूफ्यू इलेक्ट्रिक एक असेंबली के भीतर इनपुट और आउटपुट फ़िल्टरिंग सर्किट को जोड़ती है।

बिजली आपूर्ति, वीएफडी और मोटर के कनेक्शन के लिए दोनों खंडों में अलग-अलग विद्युत पथ और टर्मिनल क्षेत्र हैं।

फ़िल्टरिंग नेटवर्क में शामिल हो सकते हैं:

- सामान्य-मोड चुंबकीय घटक

- विभेदक-मोड आगमनात्मक घटक

- एक्स कैपेसिटर

- वाई कैपेसिटर

- भिगोना प्रतिरोधी

- चयनित कॉन्फ़िगरेशन के लिए आवश्यक अन्य घटक

जब इनपुट और आउटपुट फ़िल्टरिंग दोनों की आवश्यकता होती है तो एकीकृत निर्माण दो अलग-अलग फ़िल्टर हाउसिंग स्थापित करने की आवश्यकता को कम कर देता है।

वास्तविक आंतरिक व्यवस्था उत्पाद रेटिंग और कॉन्फ़िगरेशन पर निर्भर करती है।

तकनीकी निर्देश

* अधिकतम केबल लंबाई अनुप्रयोग पर निर्भर है और इसे वीएफडी आउटपुट विशेषताओं, मोटर, केबल प्रकार, ग्राउंडिंग व्यवस्था और चयनित फ़िल्टर मॉडल के अनुसार सत्यापित किया जाना चाहिए।

मॉडल की पहचान

एक विशिष्ट ड्यूफ्यू फ़िल्टर मॉडल है: CAF-4 3 1-0010

एकीकृत इनपुट/आउटपुट कॉन्फ़िगरेशन के लिए, लागू मॉडल कोड की पुष्टि संबंधित उत्पाद ड्राइंग और विनिर्देश के विरुद्ध की जानी चाहिए।

विशिष्ट अनुप्रयोग

नोट: आवश्यक फ़िल्टर कॉन्फ़िगरेशन वीएफडी, मोटर, केबल की लंबाई, ईएमसी स्थितियों और विशिष्ट हस्तक्षेप समस्या पर निर्भर करता है। प्रत्येक VFD एप्लिकेशन को इनपुट और आउटपुट फ़िल्टरिंग दोनों की आवश्यकता नहीं होती है।

चयन पैरामीटर

उत्पाद चयन के लिए अनुशंसित जानकारी

प्रारंभिक मूल्यांकन के लिए, ग्राहक प्रदान कर सकते हैं:

वीएफडी मॉडल + रेटेड वोल्टेज + रेटेड करंट + मोटर पावर + मोटर केबल की लंबाई + केबल प्रकार + स्विचिंग आवृत्ति + प्रेक्षित हस्तक्षेप

यह जानकारी आमतौर पर केवल मोटर पावर द्वारा फ़िल्टर को निर्दिष्ट करने की तुलना में फ़िल्टर चयन के लिए अधिक उपयोगी है।

स्थापना आवश्यकताएं

सही स्थापना महत्वपूर्ण है क्योंकि उच्च-आवृत्ति हस्तक्षेप अनुपयुक्त वायरिंग के माध्यम से फ़िल्टरिंग सर्किट के हिस्से को बायपास कर सकता है।

इनपुट और आउटपुट कनेक्शन

बिजली आपूर्ति और वीएफडी के बीच इनपुट अनुभाग को कनेक्ट करें।

वीएफडी और मोटर के बीच आउटपुट सेक्शन को कनेक्ट करें।

इनपुट और आउटपुट टर्मिनलों को उत्पाद वायरिंग आरेख के अनुसार जोड़ा जाना चाहिए और इन्हें आपस में बदला नहीं जाना चाहिए।

केबल पृथक्करण

पावर-साइड और मोटर-साइड केबलों को अलग-अलग रूट किया जाना चाहिए।

फ़िल्टर इनपुट और आउटपुट कंडक्टर के बीच लंबे समानांतर रन से बचें, क्योंकि विद्युत चुम्बकीय युग्मन फ़िल्टरिंग प्रभावशीलता को कम कर सकता है।

ग्राउंडिंग

फ़िल्टर को लागू विद्युत स्थापना आवश्यकताओं और वीएफडी निर्माता के ईएमसी निर्देशों के अनुसार ग्राउंड किया जाना चाहिए।

उच्च-आवृत्ति हस्तक्षेप के लिए, आमतौर पर एक छोटा, कम-प्रतिबाधा ग्राउंडिंग पथ पसंद किया जाता है।

मोटर केबल परिरक्षण

जहां परिरक्षित मोटर केबल का उपयोग किया जाता है, वहां केबल ढाल को वीएफडी निर्माता की ईएमसी आवश्यकताओं के अनुसार समाप्त किया जाना चाहिए।

प्री-ऑपरेशन जांच

सिस्टम को सक्रिय करने से पहले, सत्यापित करें:

- फ़िल्टर वोल्टेज और वर्तमान रेटिंग

- टर्मिनल कनेक्शन

- ग्राउंडिंग

- इनपुट/आउटपुट केबल रूटिंग

- मोटर कनेक्शन

- यांत्रिक स्थापना

स्थापना के बाद, सामान्य वीएफडी और मोटर संचालन को सत्यापित करें और मूल हस्तक्षेप स्थिति की जांच करें।

विनिर्माण और गुणवत्ता नियंत्रण

ड्यूफ्यू इलेक्ट्रिक रेसिस्टर्स, ब्रेकिंग सिस्टम, रिएक्टर, फिल्टर, ट्रांसफार्मर और अनुकूलित विद्युत घटकों सहित पावर इलेक्ट्रॉनिक्स घटकों का निर्माण करती है। वेरिएबल फ़्रीक्वेंसी ड्राइव फ़िल्टर आवश्यक विद्युत विन्यास और अनुप्रयोग के अनुसार उत्पादित किए जाते हैं।

उत्पादन प्रक्रिया में आम तौर पर घटक निरीक्षण, चुंबकीय घटक प्रसंस्करण, वाइंडिंग और इन्सुलेशन, फिल्टर असेंबली, विद्युत परीक्षण, अंतिम निरीक्षण और पैकेजिंग शामिल होती है। उत्पाद विन्यास के आधार पर, गुणवत्ता जांच में घटक विनिर्देश, वाइंडिंग, इन्सुलेशन, टर्मिनल, इन्सुलेशन प्रतिरोध, ढांकता हुआ ताकत, विद्युत प्रदर्शन और आयाम शामिल हो सकते हैं।

उत्पाद-विशिष्ट चित्र, परीक्षण रिकॉर्ड और तकनीकी दस्तावेज़ परियोजना आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं।

प्रमाणपत्र और गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक के पास गुणवत्ता प्रबंधन और उत्पाद अनुपालन आवश्यकताओं का समर्थन करने वाले आईएसओ और सीई प्रमाणन हैं।

विशिष्ट उत्पाद मॉडल और गंतव्य बाजार के अनुसार लागू प्रमाणपत्र और तकनीकी दस्तावेज की पुष्टि की जानी चाहिए।

गुणवत्ता निरीक्षण में घटक सत्यापन और असेंबली से लेकर विद्युत परीक्षण और अंतिम निरीक्षण तक के प्रासंगिक चरण शामिल हैं।

पैकेजिंग और डिलिवरी

ड्यूफ्यू इलेक्ट्रिक ओईएम, वितरकों, सिस्टम इंटीग्रेटर्स और औद्योगिक उपयोगकर्ताओं को फिल्टर और अन्य पावर इलेक्ट्रॉनिक्स घटकों की आपूर्ति करता है।

पैकेजिंग और वितरण व्यवस्था का चयन उत्पाद के आयाम, वजन, मात्रा, गंतव्य और ग्राहक की आवश्यकताओं के अनुसार किया जाता है।

उपलब्ध शिपिंग व्यवस्था में शामिल हो सकते हैं:

- समुद्री माल

- हवाई माल भाड़ा

- एक्सप्रेस वितरण

- ग्राहक-नामांकित फारवर्डर

पैकेजिंग का चयन उत्पाद निर्माण और परिवहन स्थितियों के अनुसार किया जाता है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: इनपुट फ़िल्टर और आउटपुट फ़िल्टर के बीच क्या अंतर है?

संचालित ईएमआई को नियंत्रित करने के लिए बिजली आपूर्ति और वीएफडी के बीच एक इनपुट फ़िल्टर स्थापित किया गया है। उच्च-आवृत्ति घटकों, डीवी/डीटी और परावर्तित-तरंग प्रभावों को नियंत्रित करने के लिए वीएफडी और मोटर के बीच एक आउटपुट फ़िल्टर स्थापित किया गया है।

Q2: क्या प्रत्येक VFD को आउटपुट फ़िल्टर की आवश्यकता होती है?

नहीं, आवश्यकता मोटर केबल की लंबाई, वीएफडी आउटपुट विशेषताओं, मोटर इन्सुलेशन, ईएमसी स्थितियों और अनुप्रयोग आवश्यकताओं पर निर्भर करती है।

Q3: क्या इस फ़िल्टर का उपयोग सर्वो ड्राइव के साथ किया जा सकता है?

हाँ। इसका मूल्यांकन सर्वो ड्राइव अनुप्रयोगों के लिए किया जा सकता है जहां इनपुट-साइड ईएमआई या मोटर-साइड उच्च-आवृत्ति हस्तक्षेप को नियंत्रित करने की आवश्यकता होती है। विद्युत रेटिंग को ड्राइव सिस्टम से मेल खाना चाहिए।

Q4: क्या आउटपुट फ़िल्टर मोटर पर DV/dt को कम कर सकता है?

हाँ। आउटपुट अनुभाग को उच्च-आवृत्ति स्विचिंग घटकों को कमजोर करने के लिए डिज़ाइन किया गया है और मोटर टर्मिनलों पर डीवी/डीटी को कम कर सकता है। वास्तविक परिणाम वीएफडी, फिल्टर कॉन्फ़िगरेशन, केबल और मोटर पर निर्भर करता है।

Q5: क्या इसका उपयोग लंबी मोटर केबल के साथ किया जा सकता है?

हाँ। लंबी मोटर केबल परावर्तित-तरंग और उच्च-आवृत्ति वोल्टेज प्रभाव को बढ़ा सकती हैं, जिससे आउटपुट फ़िल्टरिंग अधिक प्रासंगिक हो जाती है। विशिष्ट अनुप्रयोग के लिए स्वीकार्य केबल लंबाई की पुष्टि की जानी चाहिए।

Q6: क्या यह फ़िल्टर एक समर्पित हार्मोनिक फ़िल्टर को प्रतिस्थापित करता है?

आवश्यक रूप से नहीं। यह उत्पाद मुख्य रूप से ईएमआई और वीएफडी सिस्टम के आसपास उच्च आवृत्ति फ़िल्टरिंग के लिए है। यदि आवश्यकता विशिष्ट पावर-सिस्टम हार्मोनिक ऑर्डर या टीएचडी को नियंत्रित करने की है, तो एक समर्पित हार्मोनिक शमन समाधान का मूल्यांकन किया जाना चाहिए।

Q7: क्या फ़िल्टर को इलेक्ट्रॉनिक समायोजन की आवश्यकता है?

आमतौर पर किसी इलेक्ट्रॉनिक समायोजन की आवश्यकता नहीं होती क्योंकि फ़िल्टर निष्क्रिय है। सही मॉडल चयन, वायरिंग, ग्राउंडिंग और इंस्टॉलेशन अभी भी आवश्यक हैं।

प्रश्न8: चयन के लिए क्या जानकारी प्रदान की जानी चाहिए?

वीएफडी मॉडल, आपूर्ति वोल्टेज, रेटेड करंट, मोटर पावर, मोटर केबल की लंबाई, केबल प्रकार, और विशिष्ट हस्तक्षेप या मोटर-साइड समस्या उचित कॉन्फ़िगरेशन का चयन करने के लिए उपयोगी हैं।

चीन में वेरिएबल फ़्रीक्वेंसी ड्राइव फ़िल्टर निर्माता

ड्यूफ्यू इलेक्ट्रिक वीएफडी, सर्वो ड्राइव, मोटर नियंत्रण प्रणाली और औद्योगिक स्वचालन उपकरण के लिए वैरिएबल फ़्रीक्वेंसी ड्राइव फ़िल्टर बनाती है।

एकीकृत कॉन्फ़िगरेशन एक असेंबली के भीतर इनपुट-साइड ईएमआई फ़िल्टरिंग और आउटपुट-साइड मोटर फ़िल्टरिंग प्रदान करता है। चयन ड्राइव रेटिंग, मोटर विशेषताओं, केबल की लंबाई, ईएमसी स्थितियों और स्थापना आवश्यकताओं पर आधारित हो सकता है।

उत्पाद मूल्यांकन के लिए, वीएफडी मॉडल, मोटर पावर, रेटेड करंट, मोटर केबल की लंबाई, केबल प्रकार और आपूर्ति वोल्टेज प्रदान करें।
