व्युत्पन्न वोल्टेज फ़िल्टर

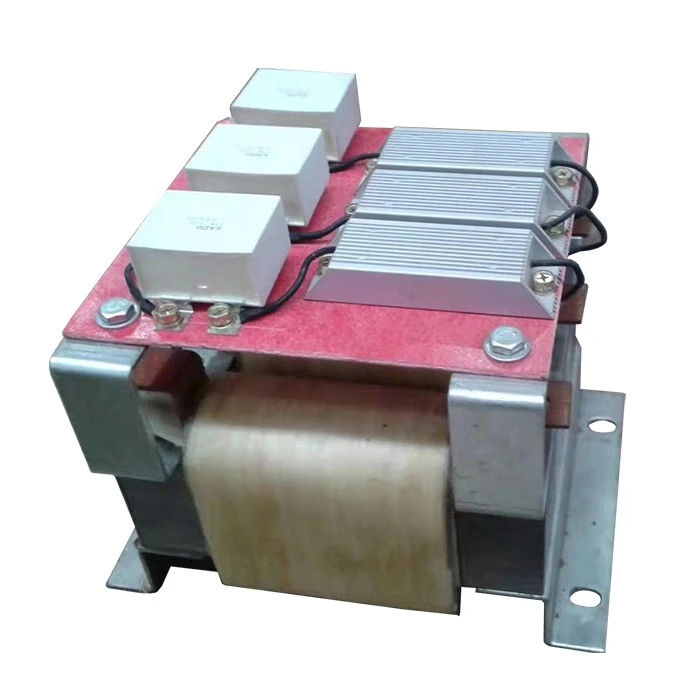

इन्वर्टर और मोटर के बीच विद्युत स्थितियों में सुधार के लिए वीएफडी के आउटपुट साइड पर ड्यूफ्यू इलेक्ट्रिक डेरिवेटिव वोल्टेज फ़िल्टर स्थापित किया गया है। आधुनिक इन्वर्टर सिस्टम सटीक गति और टॉर्क नियंत्रण के लिए हाई-स्पीड स्विचिंग डिवाइस का उपयोग करते हैं, लेकिन तेजी से पीडब्लूएम वोल्टेज संक्रमण तेज वोल्टेज किनारों का निर्माण कर सकते हैं जो मोटर वाइंडिंग पर डीवी/डीटी तनाव को बढ़ाते हैं, केबल प्रतिबाधा बेमेल के कारण प्रतिबिंबित वोल्टेज, मोटर और जमीन के बीच सामान्य-मोड वोल्टेज, वर्तमान जोखिम और उच्च आवृत्ति विद्युत चुम्बकीय हस्तक्षेप को बढ़ाते हैं।

लंबे मोटर केबल रन, उच्च इन्वर्टर स्विचिंग आवृत्तियों, मूल रूप से इन्वर्टर ड्यूटी के लिए डिज़ाइन नहीं किए गए मोटर्स, या सख्त विद्युत स्थिरता आवश्यकताओं वाले औद्योगिक उपकरणों के साथ ये प्रभाव अधिक ध्यान देने योग्य हो सकते हैं। ड्यूफ्यू उच्च आवृत्ति दोलन ऊर्जा, धीमी वोल्टेज संक्रमण दर को अवशोषित करने और सामान्य इन्वर्टर ऑपरेशन को बनाए रखते हुए क्षणिक विद्युत तनाव को कम करने के लिए नियंत्रित प्रतिरोध के साथ एक एलसी डंपिंग संरचना का उपयोग करता है।

फ़िल्टर केबल ट्रांसमिशन स्थितियों और समग्र ड्राइव सिस्टम संगतता में सुधार करते हुए पीडब्लूएम वोल्टेज शिखर, मोटर इन्सुलेशन तनाव, प्रतिबिंबित-तरंग प्रभाव और उच्च आवृत्ति हस्तक्षेप को कम करने में मदद कर सकता है।

ड्यूफ्यू डीवी/डीटी टेक्नोलॉजी कैसे काम करती है?

वोल्टेज संक्रमण नियंत्रण के लिए एलसी डंपिंग संरचना

इन्वर्टर स्विचिंग के दौरान, पीडब्लूएम पल्स तेजी से उच्च आवृत्ति वोल्टेज परिवर्तन उत्पन्न करते हैं जो मोटर केबल के माध्यम से यात्रा करते हैं। फ़िल्टर तेजी से वोल्टेज परिवर्तन और क्षणिक ओवरवॉल्टेज को सीमित करने, मोटर टर्मिनलों पर वोल्टेज की स्थिति में सुधार करने और परावर्तित-तरंग प्रभाव को कम करने के लिए आउटपुट सर्किट में नियंत्रित प्रतिबाधा पेश करता है। पारंपरिक आउटपुट रिएक्टर की तुलना में, डंपिंग संरचना उच्च आवृत्ति वोल्टेज दोलन का अतिरिक्त नियंत्रण प्रदान करती है।

सामान्य-मोड वोल्टेज नियंत्रण डिज़ाइन

उच्च-आवृत्ति स्विचिंग मोटर वाइंडिंग, केबल कंडक्टर और ग्राउंडिंग सिस्टम के बीच सामान्य-मोड वोल्टेज बना सकती है। ड्यूफ्यू सामान्य-मोड हस्तक्षेप और उच्च-आवृत्ति वोल्टेज घटकों को कम करने के लिए चुंबकीय और विद्युत डिजाइन को अनुकूलित करता है, जो शाफ्ट वोल्टेज प्रभाव को सीमित करने, बीयरिंग डिस्चार्ज वर्तमान जोखिम को कम करने और ईएमसी प्रदर्शन में सुधार करने में मदद कर सकता है।

मोटर सुरक्षा प्रदर्शन

पीडब्लूएम ऑपरेशन के तहत इन्सुलेशन तनाव को कम करना

तीव्र वोल्टेज परिवर्तन और दोहराए जाने वाले पीडब्लूएम पल्स मोटर वाइंडिंग इन्सुलेशन पर विद्युत तनाव बढ़ा सकते हैं और समय के साथ इन्सुलेशन की उम्र बढ़ने में योगदान कर सकते हैं। वोल्टेज वृद्धि दर को नियंत्रित करके और क्षणिक चोटियों को सीमित करके, ड्यूफ्यू वाइंडिंग इन्सुलेशन तनाव को कम करने में मदद करता है और रेट्रोफिट अनुप्रयोगों के लिए उपयुक्त है जहां मौजूदा मोटर्स को वीएफडी ऑपरेशन के साथ बेहतर संगतता की आवश्यकता होती है।

बियरिंग की विश्वसनीयता में सुधार

सामान्य-मोड वोल्टेज मोटर बीयरिंग के माध्यम से उच्च-आवृत्ति वर्तमान पथ बना सकता है, संभावित रूप से शाफ्ट वोल्टेज और असर डिस्चार्ज प्रभाव को बढ़ा सकता है। उच्च-आवृत्ति वोल्टेज घटकों को कम करके, फ़िल्टर अधिक स्थिर मोटर संचालन का समर्थन करते हुए शाफ्ट वोल्टेज प्रभाव को सीमित करने और वर्तमान-संबंधी क्षति को सहन करने में मदद करता है।

सतत औद्योगिक संचालन का समर्थन करना

निरंतर-ड्यूटी स्थितियों के तहत काम करने वाली मोटरों के लिए, वोल्टेज क्षणिक और उच्च-आवृत्ति विद्युत तनाव को नियंत्रित करने से उपकरण की उपलब्धता बनाए रखने और मोटरों और जुड़े घटकों पर विद्युत तनाव को कम करने में मदद मिल सकती है। यह औद्योगिक ड्राइव सिस्टम में स्थिर संचालन और रखरखाव आवश्यकताओं का समर्थन करता है।

आवेदन चयन मार्गदर्शिका

एक DV/dt फ़िल्टरिंग समाधान पर आमतौर पर तब विचार किया जाता है जब सिस्टम में:

विशिष्ट अनुप्रयोग

ड्यूफ्यू समाधान इसके लिए उपयुक्त हैं:

विशिष्ट अनुप्रयोगों में औद्योगिक स्वचालन, सीएनसी मशीनरी, बंदरगाह उपकरण, इंजेक्शन मोल्डिंग मशीन, कपड़ा मशीनरी, कागज प्रसंस्करण उपकरण और परीक्षण प्रणाली शामिल हैं जहां वीएफडी-संचालित मोटर्स को बेहतर वोल्टेज नियंत्रण और मोटर-साइड विद्युत सुरक्षा की आवश्यकता होती है।

तकनीकी डिज़ाइन सुविधाएँ

कम हानि वाले चुंबकीय घटक डिज़ाइन

चुंबकीय नुकसान को कम करने और निरंतर संचालन के दौरान प्रभावी गर्मी अपव्यय का समर्थन करते हुए स्थिर अधिष्ठापन विशेषताओं को बनाए रखने के लिए ड्यूफ्यू अनुकूलित चुंबकीय सामग्री और घटक संरचनाओं का उपयोग करता है।

औद्योगिक इन्सुलेशन प्रणाली

इन्सुलेशन प्रणाली औद्योगिक संचालन के दौरान इन्सुलेशन अखंडता, यांत्रिक शक्ति और पर्यावरणीय परिस्थितियों के प्रतिरोध में सुधार के लिए वैक्यूम संसेचन उपचार के साथ क्लास एफ इन्सुलेशन सामग्री का उपयोग कर सकती है।

लचीला इंस्टालेशन कॉन्फ़िगरेशन

विभिन्न कैबिनेट और उपकरण लेआउट को समायोजित करने के लिए, ड्यूफ्यू एप्लिकेशन आवश्यकताओं के अनुसार IP00 और IP22 सुरक्षा विकल्प, ऊर्ध्वाधर या क्षैतिज स्थापना, अनुकूलित आयाम और परियोजना-विशिष्ट यांत्रिक कॉन्फ़िगरेशन का समर्थन करता है।

तकनीकी निर्देश

डीवी/डीटी फ़िल्टर बनाम साइन वेव फ़िल्टर

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक औद्योगिक पावर इलेक्ट्रॉनिक्स घटकों में माहिर है, जिसमें फिल्टर, रिएक्टर, ब्रेकिंग रेसिस्टर्स, ट्रांसफार्मर और अनुकूलित विद्युत समाधान शामिल हैं। मोटर सुरक्षा फ़िल्टरिंग उत्पादों के लिए, विनिर्माण प्रक्रिया में चुंबकीय कोर चयन, सटीक वाइंडिंग, इन्सुलेशन उपचार, वैक्यूम संसेचन, विद्युत प्रदर्शन परीक्षण और अंतिम निरीक्षण शामिल हैं।

मुख्य गुणवत्ता जांच में शामिल हो सकते हैं:

- इन्सुलेशन प्रतिरोध परीक्षण
- ढांकता हुआ परीक्षण का सामना करना
- प्रेरकत्व सत्यापन
- तापमान वृद्धि परीक्षण
- अंतिम उत्पाद निरीक्षण

ड्यूफ्यू इलेक्ट्रिक ओईएम विनिर्माण, अनुकूलित विद्युत मापदंडों, इंजीनियरिंग एप्लिकेशन समर्थन और परियोजना-आधारित समाधानों का समर्थन करता है। उत्पाद और परियोजना आवश्यकताओं के अनुसार प्रमाणन दस्तावेज़ और उत्पाद परीक्षण रिपोर्ट प्रदान की जा सकती हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: VFD सिस्टम में व्युत्पन्न वोल्टेज फ़िल्टर का उपयोग किसके लिए किया जाता है?

एक व्युत्पन्न वोल्टेज फ़िल्टर का उपयोग डीवी/डीटी तनाव, क्षणिक वोल्टेज स्पाइक्स और इन्वर्टर स्विचिंग द्वारा उत्पन्न उच्च आवृत्ति हस्तक्षेप को कम करने के लिए किया जाता है। यह मोटर इन्सुलेशन सुरक्षा और सिस्टम विश्वसनीयता को बेहतर बनाने में मदद करता है।

Q2: इस समाधान का चयन कब किया जाना चाहिए?

लंबी मोटर केबल, इन्वर्टर-चालित मानक मोटर, उच्च स्विचिंग आवृत्तियों, वर्तमान चिंताओं, या सख्त ईएमसी आवश्यकताओं वाले अनुप्रयोगों के लिए इसकी अनुशंसा की जाती है।

Q3: DV/dt फ़िल्टर और साइन वेव फ़िल्टर के बीच क्या अंतर है?

एक डीवी/डीटी फिल्टर मुख्य रूप से वोल्टेज वृद्धि दर और क्षणिक वोल्टेज तनाव को कम करता है, जबकि एक साइन वेव फिल्टर उच्च फ़िल्टरिंग प्रदर्शन के साथ पीडब्लूएम आउटपुट को निकट-साइनसॉइडल तरंग में बदल देता है।

Q4: क्या ड्यूफ्यू मोटर सुरक्षा समाधानों को अनुकूलित कर सकता है?

हाँ। ड्यूफ्यू सिस्टम वोल्टेज, वर्तमान क्षमता, वाहक आवृत्ति, केबल लंबाई, स्थापना आवश्यकताओं और अनुप्रयोग स्थितियों के अनुसार अनुकूलित समाधान प्रदान करता है।

ड्यूफ्यू इलेक्ट्रिक से अनुकूलित मोटर सुरक्षा समाधान

ड्यूफ्यू इलेक्ट्रिक वीएफडी सिस्टम, सर्वो ड्राइव और औद्योगिक मोटर अनुप्रयोगों के लिए अनुकूलित आउटपुट-साइड सुरक्षा समाधान प्रदान करता है। पेशेवर विद्युत डिजाइन, नियंत्रित विनिर्माण प्रक्रियाओं और सख्त गुणवत्ता निरीक्षण के माध्यम से, ड्यूफ्यू ग्राहकों को पीडब्लूएम से संबंधित विद्युत तनाव को कम करने और दीर्घकालिक ड्राइव सिस्टम विश्वसनीयता में सुधार करने में मदद करता है।
