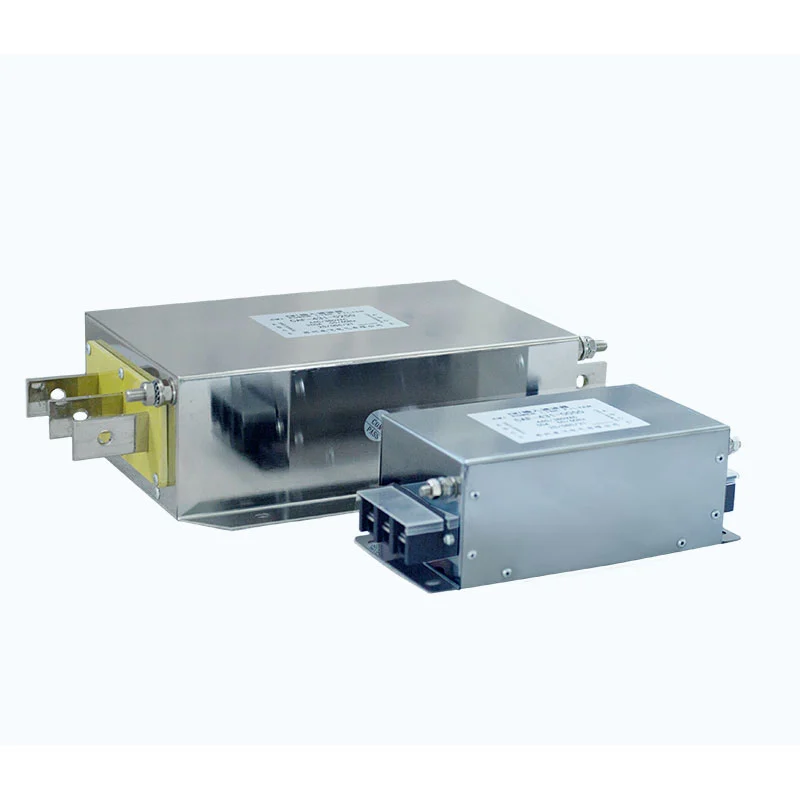

एकल-चरण फ़िल्टर

ड्यूफ्यू इलेक्ट्रिक सिंगल-फ़ेज़ फ़िल्टर को उच्च-आवृत्ति स्विचिंग ऑपरेशन के दौरान बिजली इलेक्ट्रॉनिक उपकरणों द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए डिज़ाइन किया गया है।

एसी बिजली आपूर्ति और उपकरण इनपुट टर्मिनलों (एल/एन) के बीच स्थापित, फ़िल्टर एक अनुकूलित एलसी फ़िल्टरिंग नेटवर्क बनाने के लिए इंडक्टर्स, कैपेसिटर और डंपिंग घटकों का उपयोग करता है। सर्किट सामान्य 50Hz/60Hz पावर ट्रांसमिशन की अनुमति देते हुए अवांछित उच्च-आवृत्ति हस्तक्षेप संकेतों को उच्च प्रतिबाधा प्रदान करता है।

एकल-चरण वीएफडी सिस्टम, सर्वो ड्राइव और स्विचिंग बिजली आपूर्ति के संचालन के दौरान, उच्च-आवृत्ति स्विचिंग शोर बिजली केबलों के माध्यम से फैल सकता है और आस-पास के इलेक्ट्रॉनिक उपकरणों को प्रभावित कर सकता है।

फ़िल्टर प्रभावी रूप से कम करता है:

- बिजली लाइनों के बीच विभेदक-मोड हस्तक्षेप

- बिजली लाइनों और जमीन के बीच सामान्य-मोड हस्तक्षेप

- संचालित विद्युत चुम्बकीय शोर संचरण

- ईएमसी से संबंधित उपकरण की खराबी का जोखिम

अनुकूलित सर्किट डिज़ाइन और घटक मिलान के माध्यम से, ड्यूफ्यू सिंगल-फ़ेज़ फ़िल्टर औद्योगिक वातावरण में स्थिर क्षीणन प्रदर्शन, नियंत्रित रिसाव वर्तमान और विश्वसनीय संचालन प्रदान करता है।

उन्नत ईएमआई दमन प्रौद्योगिकी

अनुकूलित एलसी फ़िल्टरिंग सर्किट

फ़िल्टर आवृत्ति-चयनात्मक प्रतिबाधा नेटवर्क बनाने के लिए इंडक्टर्स, कैपेसिटर और डंपिंग घटकों को एकीकृत करता है।

डिज़ाइन प्रदान करता है:

- उच्च आवृत्ति हस्तक्षेप क्षीणन

- बेहतर शोर अलगाव

- स्थिर विद्युत पारेषण

- उन्नत ईएमसी अनुपालन प्रदर्शन

सामान्य-मोड और विभेदक-मोड शोर दमन

स्विचिंग उपकरणों द्वारा उत्पन्न विद्युत हस्तक्षेप आमतौर पर दो ट्रांसमिशन पथों के माध्यम से होता है।

विभेदक-मोड हस्तक्षेप

यह बिजली लाइनों के बीच होता है और मुख्य रूप से स्विचिंग सर्किट और बिजली रूपांतरण घटकों के कारण होता है।

सामान्य-मोड हस्तक्षेप

बिजली लाइनों और जमीन के बीच होता है और संवेदनशील नियंत्रण प्रणालियों, संचार उपकरणों और सटीक उपकरणों को प्रभावित कर सकता है।

ड्यूफ्यू दोनों हस्तक्षेप मोड को दबाने और समग्र सिस्टम स्थिरता में सुधार करने के लिए फ़िल्टरिंग सर्किट को अनुकूलित करता है।

तकनीकी लाभ

1. बेहतर विद्युत चुम्बकीय संगतता

फ़िल्टर इलेक्ट्रॉनिक उपकरणों और बिजली आपूर्ति नेटवर्क के बीच हस्तक्षेप संचरण को कम करने में मदद करता है, कम संचालित उत्सर्जन का समर्थन करता है, ईएमसी प्रदर्शन में सुधार करता है, आस-पास के उपकरणों में गड़बड़ी कम करता है, और अधिक स्थिर सिस्टम संचालन करता है।

2. स्थान-सीमित कैबिनेट के लिए कॉम्पैक्ट डिज़ाइन

एकल-चरण संरचना को छोटे इंस्टॉलेशन फ़ुटप्रिंट, सरल एल/एन वायरिंग और लचीले कैबिनेट एकीकरण के साथ कॉम्पैक्ट विद्युत प्रतिष्ठानों के लिए डिज़ाइन किया गया है। इसका व्यावहारिक विन्यास प्रतिस्थापन और नियमित रखरखाव की सुविधा भी देता है।

3. विश्वसनीय औद्योगिक प्रदर्शन

ड्यूफ्यू औद्योगिक स्वचालन वातावरण में स्थिर संचालन का समर्थन करने के लिए नियंत्रित विनिर्माण प्रक्रियाओं को लागू करता है। मुख्य विचारों में चुंबकीय घटक चयन, इन्सुलेशन संरचना, विद्युत पैरामीटर सत्यापन और निरंतर परिचालन स्थितियों के लिए थर्मल प्रदर्शन मूल्यांकन शामिल हैं।

विशिष्ट अनुप्रयोग

ड्यूफ्यू सिंगल-फ़ेज़ फ़िल्टर उन इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त है जिनके लिए बेहतर ईएमसी प्रदर्शन और कम पावर लाइन हस्तक्षेप की आवश्यकता होती है।

विशिष्ट अनुप्रयोगों में औद्योगिक स्वचालन और विनिर्माण उपकरण, साथ ही चिकित्सा इलेक्ट्रॉनिक्स, प्रयोगशाला प्रणाली, इलेक्ट्रॉनिक उत्पादन लाइनें और संचार उपकरण शामिल हैं जहां स्थिर बिजली गुणवत्ता और प्रभावी ईएमआई नियंत्रण की आवश्यकता होती है।

अनुकूलित डिजाइन क्षमता

विभिन्न अनुप्रयोगों के लिए अलग-अलग फ़िल्टरिंग विशेषताओं की आवश्यकता होती है। ड्यूफ्यू इलेक्ट्रिक रेटेड वोल्टेज, रेटेड करंट, उपकरण बिजली विशेषताओं, ईएमसी आवश्यकताओं, स्थापना स्थान और पर्यावरणीय स्थितियों के आधार पर अनुकूलित समाधान प्रदान करता है।

इंजीनियरिंग समर्थन में इच्छित उपकरण और परिचालन स्थितियों के लिए उपयुक्त फ़िल्टर कॉन्फ़िगरेशन निर्धारित करने में सहायता के लिए उत्पाद चयन, पैरामीटर मिलान और एप्लिकेशन मूल्यांकन शामिल है।

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक औद्योगिक पावर इलेक्ट्रॉनिक्स घटकों में माहिर है, जिसमें ईएमआई फिल्टर, हार्मोनिक फिल्टर, रिएक्टर, ब्रेकिंग रेसिस्टर्स और अनुकूलित विद्युत समाधान शामिल हैं। एकल-चरण फ़िल्टर उत्पादन के लिए, प्रमुख प्रक्रियाओं में चुंबकीय घटक निर्माण, सटीक असेंबली, विद्युत पैरामीटर परीक्षण, इन्सुलेशन प्रदर्शन सत्यापन और थर्मल विश्वसनीयता मूल्यांकन शामिल हैं।

मुख्य गुणवत्ता जांच में शामिल हो सकते हैं:

- इन्सुलेशन प्रतिरोध परीक्षण
- ढांकता हुआ परीक्षण का सामना करना
- विद्युत प्रदर्शन सत्यापन
- अंतिम उपस्थिति निरीक्षण

ड्यूफ्यू इलेक्ट्रिक ग्राहकों की आवश्यकताओं के अनुसार OEM विनिर्माण, कस्टम फ़िल्टर समाधान, तकनीकी अनुप्रयोग समर्थन और औद्योगिक परियोजना सहयोग का समर्थन करता है।

तकनीकी निर्देश

एकल-चरण फ़िल्टर बनाम तीन-चरण फ़िल्टर

अक्सर पूछे जाने वाले प्रश्न

Q1: किस उपकरण के लिए एकल-चरण फ़िल्टर की आवश्यकता होती है?

एकल-चरण फ़िल्टर का उपयोग आमतौर पर एकल-चरण वीएफडी सिस्टम, सर्वो ड्राइव, स्विचिंग बिजली आपूर्ति, यूपीएस सिस्टम, औद्योगिक नियंत्रक और ईएमआई दमन की आवश्यकता वाले अन्य इलेक्ट्रॉनिक उपकरणों के लिए किया जाता है।

Q2: ईएमआई फ़िल्टर कहाँ स्थापित किया जाना चाहिए?

फ़िल्टर को बिजली आपूर्ति और उपकरण टर्मिनलों के बीच एसी पावर इनपुट पक्ष पर स्थापित किया जाना चाहिए। सही स्थापना उपकरण द्वारा उत्पन्न व्यवधान को पावर ग्रिड में लौटने से रोकने में मदद करती है।

Q3: क्या इस फ़िल्टर का उपयोग इन्वर्टर आउटपुट साइड पर किया जा सकता है?

नहीं, इनपुट-साइड ईएमआई फ़िल्टर पावर लाइन हस्तक्षेप दमन के लिए डिज़ाइन किए गए हैं। वीएफडी आउटपुट अनुप्रयोगों के लिए समर्पित आउटपुट फिल्टर, साइन वेव फिल्टर या डीवी/डीटी फिल्टर की आवश्यकता होती है।

Q4: सही फ़िल्टर मॉडल का चयन कैसे किया जाना चाहिए?

चयन में रेटेड वोल्टेज, ऑपरेटिंग करंट, उपकरण प्रकार, ईएमसी आवश्यकताएं, स्थापना वातावरण और कैबिनेट स्थान पर विचार किया जाना चाहिए। ड्यूफ्यू वास्तविक आवेदन स्थितियों के आधार पर अनुकूलित सिफारिशें प्रदान करता है।
