आलेख सारांश: A ब्रेकिंग हेलिकॉप्टरपरिवर्तनीय आवृत्ति ड्राइव (वीएफडी) के लिए गतिशील ब्रेकिंग सिस्टम में एक आवश्यक घटक है, जो मोटर मंदी और ओवरहालिंग ऑपरेशन के दौरान पुनर्योजी ऊर्जा को प्रबंधित करने में मदद करता है।ड्यूफ्यू इलेक्ट्रिकसंगत 220V, 380V और 690V ड्राइव सिस्टम के लिए डिज़ाइन किए गए CBU सीरीज ब्रेकिंग चॉपर प्रदान करता है। डीसी बस वोल्टेज की निगरानी करके और अतिरिक्त ऊर्जा को बाहरी ब्रेकिंग अवरोधक पर स्विच करके, ये उपकरण वोल्टेज वृद्धि को नियंत्रित करने और विश्वसनीय ब्रेकिंग प्रदर्शन का समर्थन करने में मदद करते हैं। यह मार्गदर्शिका बताती है कि ब्रेकिंग हेलिकॉप्टर कैसे काम करते हैं, उनके प्रमुख तकनीकी पैरामीटर, चयन मानदंड, औद्योगिक अनुप्रयोग और स्थापना संबंधी विचार।
ब्रेकिंग चॉपर एक इलेक्ट्रॉनिक स्विचिंग डिवाइस है जिसका उपयोग अतिरिक्त पुनर्योजी ऊर्जा को प्रबंधित करने के लिए एक वैरिएबल फ्रीक्वेंसी ड्राइव के डीसी इंटरमीडिएट सर्किट में किया जाता है। यह मोटर मंदी के दौरान डीसी बस वोल्टेज को स्वीकार्य ऑपरेटिंग स्तर से ऊपर बढ़ने से रोकने में मदद करने के लिए ब्रेकिंग रेसिस्टर के साथ काम करता है।
सामान्य ऑपरेशन के दौरान, एक वीएफडी यांत्रिक गति उत्पन्न करने के लिए मोटर को विद्युत ऊर्जा की आपूर्ति करता है। जब मोटर धीमी हो जाती है या ओवरहालिंग लोड चलाती है, तो यह अस्थायी रूप से जनरेटर के रूप में काम कर सकती है। परिणामी विद्युत ऊर्जा वापस डीसी बस में प्रवाहित होती है, यदि ऊर्जा को पर्याप्त रूप से अवशोषित नहीं किया जा सकता है, तो संभावित रूप से ओवरवॉल्टेज दोष उत्पन्न हो सकता है।
जब डीसी बस वोल्टेज पूर्व निर्धारित सीमा तक पहुंच जाता है, तो ब्रेकिंग चॉपर विद्युत पथ को बाहरी ब्रेकिंग अवरोधक पर स्विच करके इस समस्या का समाधान करता है। अवरोधक स्थानांतरित विद्युत ऊर्जा को ऊष्मा में परिवर्तित करता है।

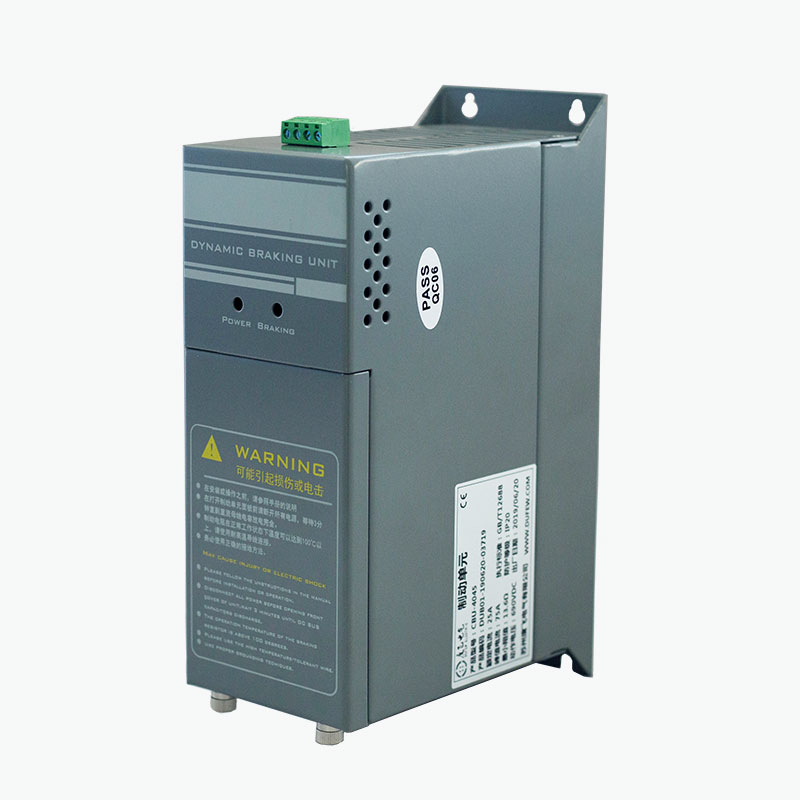

ड्यूफ्यू इलेक्ट्रिक की सीबीयू श्रृंखला संगत ड्राइव सिस्टम में बाहरी गतिशील ब्रेकिंग अनुप्रयोगों के लिए डिज़ाइन की गई है। इसके कॉन्फ़िगरेशन को सिस्टम वोल्टेज, ब्रेकिंग आवश्यकताओं, अवरोधक विशेषताओं और स्थापना स्थितियों के अनुसार चुना जा सकता है।
ऑपरेटिंग सिद्धांत डीसी बस वोल्टेज मॉनिटरिंग और तेज़ इलेक्ट्रॉनिक स्विचिंग पर निर्भर करता है। सीबीयू श्रृंखला में, आईजीबीटी-आधारित स्विचिंग सर्किट स्वचालित रूप से प्रतिक्रिया करता है जब वोल्टेज कॉन्फ़िगर ब्रेकिंग थ्रेशोल्ड तक पहुंचता है।
ब्रेक लगाने के दौरान आवश्यकतानुसार यह प्रक्रिया दोहराई जाती है। यह बुनियादी वोल्टेज निगरानी के लिए एक अलग बाहरी नियंत्रक की आवश्यकता के बिना डीसी बस वोल्टेज को नियंत्रित करने में मदद करता है।
संबंधित उपकरणों के बारे में अधिक जानकारी के लिए, ड्यूफ्यू इलेक्ट्रिक के ब्रेकिंग यूनिट समाधान और औद्योगिक पावर इलेक्ट्रॉनिक्स उत्पादों का पता लगाएं।
उचित रूप से चयनित ब्रेकिंग चॉपर गतिशील ब्रेकिंग सिस्टम के प्रदर्शन में सुधार कर सकता है, विशेष रूप से बार-बार रुकने, उच्च जड़ता या ओवरहालिंग लोड वाले अनुप्रयोगों में।
वास्तविक प्रदर्शन ड्राइव, मोटर जड़ता, ब्रेकिंग अवरोधक, पुनर्योजी ऊर्जा, ब्रेकिंग आवृत्ति, कर्तव्य चक्र और स्थापना वातावरण पर निर्भर करता है। इसलिए एक हेलिकॉप्टर को एक अलग घटक के बजाय पूर्ण ब्रेकिंग सिस्टम के हिस्से के रूप में चुना जाना चाहिए।
तकनीकी विशिष्टताएँ यह निर्धारित करती हैं कि ब्रेकिंग चॉपर किसी विशेष वीएफडी इंस्टॉलेशन के लिए उपयुक्त है या नहीं। निम्नलिखित तालिका ड्यूफ्यू इलेक्ट्रिक की सीबीयू श्रृंखला के लिए प्रकाशित संदर्भ मापदंडों का सारांश प्रस्तुत करती है।
| पैरामीटर | संदर्भ विशिष्टता | इंजीनियरिंग विचार |
|---|---|---|
| ड्राइव सिस्टम वोल्टेज | 220V, 380V, और 690V एसी कक्षाएं | संगत ड्राइव और डीसी बस कॉन्फ़िगरेशन से मेल खाना चाहिए। |
| 220V-क्लास ब्रेकिंग वोल्टेज | डीसी 340/360/380/400/420V ±10V | संगत कॉन्फ़िगरेशन के लिए चयन योग्य सीमाएँ। |
| 380V-क्लास ब्रेकिंग वोल्टेज | डीसी 630/660/690/730/760V ±10V | चयनित ड्राइव और चॉपर मॉडल से मेल खाना चाहिए। |
| 690V-क्लास ब्रेकिंग वोल्टेज | डीसी 1140वी ±10वी | सिस्टम अनुकूलता की पुष्टि की आवश्यकता है. |
| नियंत्रण विधि | स्वचालित डीसी बस वोल्टेज निगरानी | पुनर्योजी ऑपरेशन के दौरान स्वचालित स्विचिंग सक्षम करता है। |
| समानांतर प्रतिक्रिया | ≤1 एमएस | संगत समानांतर कॉन्फ़िगरेशन के लिए संदर्भ प्रतिक्रिया विनिर्देश। |
| पंखा प्रारंभ तापमान | लगभग 45°C | लागू परिचालन स्थितियों के तहत थर्मल प्रबंधन का समर्थन करता है। |
| अधिक तापमान से सुरक्षा | लगभग 85°C | एक थर्मल सुरक्षा सीमा प्रदान करता है। |
| सुरक्षा रेटिंग | कॉन्फ़िगरेशन के आधार पर IP20 या उच्चतर | विशिष्ट मॉडल की संलग्नक रेटिंग सत्यापित करें। |
| लागू होने लायक मानक | जीबी/टी 12668 | चयनित उत्पाद के लिए लागू आवश्यकताओं और दस्तावेज़ीकरण की पुष्टि करें। |
नोट: ये संदर्भ विनिर्देश हैं, यह गारंटी नहीं है कि प्रत्येक मॉडल प्रत्येक सूचीबद्ध सेटिंग का समर्थन करता है। ऑर्डर देने या इंस्टालेशन से पहले उत्पाद दस्तावेज़ के साथ अंतिम मॉडल, ब्रेकिंग वोल्टेज, विद्युत रेटिंग और सुरक्षा कार्यों की पुष्टि करें।
ब्रेकिंग चॉपर का चयन करने के लिए मोटर की शक्ति के साथ उसकी नाममात्र रेटिंग के मिलान से कहीं अधिक की आवश्यकता होती है। पुनर्योजी ऊर्जा और थर्मल लोडिंग संचालित उपकरण और संचालन चक्र के साथ काफी भिन्न होती है।
वीएफडी के रेटेड इनपुट वोल्टेज और डीसी बस विशेषताओं की पहचान करें। एक संगत चॉपर वोल्टेज वर्ग चुनें और सत्यापित करें कि चयनित ब्रेकिंग थ्रेशोल्ड ड्राइव की अनुमत ऑपरेटिंग रेंज के अनुरूप है।
उच्च-जड़ता भार धीमा होने पर महत्वपूर्ण पुनर्योजी ऊर्जा उत्पन्न कर सकता है। कम रुकने का समय आवश्यक तात्कालिक ब्रेकिंग शक्ति को बढ़ा सकता है। सेंट्रीफ्यूज, होइस्ट और हाई-स्पीड मशीनरी जैसे अनुप्रयोगों पर विशेष ध्यान देने की आवश्यकता है।
अवरोधक का प्रतिरोध मान, पावर रेटिंग, पल्स-ऊर्जा क्षमता और कर्तव्य चक्र वीएफडी और हेलिकॉप्टर के साथ संगत होना चाहिए। एक अनुपयुक्त अवरोधक अत्यधिक करंट, ज़्यादा गरम होने या अपर्याप्त ब्रेकिंग प्रदर्शन का कारण बन सकता है।
एक मशीन जो हर कुछ सेकंड में रुकती है उसकी थर्मल आवश्यकताएं उस मशीन से भिन्न होती हैं जो कभी-कभार ही रुकती है। बार-बार ब्रेक लगाने से रेसिस्टर और स्विचिंग सर्किट द्वारा उत्पन्न औसत गर्मी बढ़ सकती है।
परिवेश का तापमान, बाड़े का वेंटिलेशन, माउंटिंग क्लीयरेंस और वायु प्रवाह थर्मल प्रदर्शन को प्रभावित करते हैं। चयनित उपकरण निर्माता की वायरिंग और वेंटिलेशन आवश्यकताओं के अनुसार स्थापित किया जाना चाहिए।
निम्नलिखित चेकलिस्ट तकनीकी जांच तैयार करने में मदद कर सकती है:
ब्रेकिंग चॉपर ड्राइव सिस्टम में उपयोगी होते हैं जहां एक मोटर मंदी, कमी, या अन्य पुनर्योजी परिचालन स्थितियों के दौरान ऊर्जा लौटाती है। विशिष्ट अनुप्रयोगों में शामिल हैं:
प्रत्येक एप्लिकेशन को बाहरी ब्रेकिंग चॉपर की आवश्यकता नहीं होती है। निर्णय वीएफडी की अंतर्निहित ब्रेकिंग क्षमता, आवश्यक रुकने का समय, लोड विशेषताओं और पुनर्योजी संचालन की आवृत्ति पर निर्भर करता है।
हालाँकि ये घटक एक साथ काम करते हैं, फिर भी वे अलग-अलग कार्य करते हैं। अंतर को समझने से इंजीनियरों को एक संगत गतिशील ब्रेकिंग सिस्टम चुनने में मदद मिलती है।
| अवयव | बेसिक कार्यक्रम | चयन फोकस |
|---|---|---|
| ब्रेकिंग चॉपर | डीसी बस वोल्टेज के अनुसार ब्रेकिंग सर्किट को स्विच करता है। | वोल्टेज वर्ग, स्विचिंग क्षमता, सुरक्षा और ब्रेकिंग आवश्यकताएँ। |
| ब्रेकिंग रोकनेवाला | पुनर्जीवित विद्युत ऊर्जा को ऊष्मा में परिवर्तित करता है। | प्रतिरोध, शक्ति रेटिंग, नाड़ी-ऊर्जा क्षमता और कर्तव्य चक्र। |
| वीएफडी डीसी बस | ब्रेकिंग सर्किट को विद्युत कनेक्शन प्रदान करता है। | वोल्टेज सीमाएं, टर्मिनल संगतता, और ड्राइव विनिर्देश। |
एक ब्रेकिंग चॉपर पुनर्योजी ऊर्जा को स्वयं नष्ट नहीं कर सकता। यह स्विचिंग पथ को नियंत्रित करता है, जबकि अवरोधक ऊर्जा को अवशोषित करता है। दोनों को ड्राइव और इच्छित परिचालन स्थितियों के साथ संगत होना चाहिए।
व्यापक विद्युत समाधान की आवश्यकता वाले अनुप्रयोगों के लिए, ड्यूफ्यू इलेक्ट्रिक औद्योगिक ड्राइव और पावर नियंत्रण प्रणालियों के लिए संबंधित पावर इलेक्ट्रॉनिक्स घटक भी प्रदान करता है।
सही स्थापना सुरक्षित संचालन, प्रभावी शीतलन और लगातार ब्रेकिंग प्रदर्शन का समर्थन करने में मदद करती है। कमीशनिंग से पहले, योग्य विद्युत कर्मियों को निम्नलिखित का सत्यापन करना चाहिए:
नियमित रखरखाव के दौरान, ढीले कनेक्शन, जमा हुई धूल, प्रतिबंधित वायु प्रवाह, ज़्यादा गरम होने के संकेत और असामान्य अवरोधक क्षति का निरीक्षण करें। डीसी बस से जुड़े किसी भी परीक्षण या रखरखाव को निर्माता के सुरक्षा निर्देशों का पालन करना चाहिए। ड्राइव को उसके पावर स्रोत से अलग किया जाना चाहिए, और काम शुरू होने से पहले डीसी बस को डिस्चार्ज के रूप में सत्यापित किया जाना चाहिए।
स्थापना और रखरखाव को लागू विद्युत सुरक्षा आवश्यकताओं का पालन करना चाहिए। मशीन के आवश्यक मैकेनिकल या सुरक्षा-रेटेड ब्रेकिंग सिस्टम के विकल्प के रूप में ब्रेकिंग चॉपर पर भरोसा न करें।
इसका मुख्य उद्देश्य मंदी या ओवरहालिंग ऑपरेशन के दौरान वीएफडी की डीसी बस में लौटी पुनर्योजी ऊर्जा को नियंत्रित करना है। यह अत्यधिक डीसी बस वोल्टेज को रोकने में मदद करने के लिए अतिरिक्त ऊर्जा को एक संगत ब्रेकिंग अवरोधक में बदल देता है।
नहीं, जब ब्रेकिंग सर्किट संचालित होता है तो चॉपर नियंत्रित करता है, जबकि अवरोधक विद्युत ऊर्जा को गर्मी में परिवर्तित करता है। वे पूरक कार्य करते हैं और उनका सही ढंग से मिलान होना चाहिए।
नहीं, कुछ ड्राइव में उनके इच्छित भार के लिए पर्याप्त अंतर्निहित ब्रेकिंग क्षमता होती है। जब पुनर्योजी ऊर्जा, ब्रेकिंग आवृत्ति, या आवश्यक मंदी आंतरिक सर्किट की क्षमता से अधिक हो जाती है तो बाहरी हेलिकॉप्टर की आवश्यकता हो सकती है।
प्रकाशित उत्पाद जानकारी संगत 220V, 380V और 690V ड्राइव सिस्टम के लिए कॉन्फ़िगरेशन की पहचान करती है। ड्राइव के डीसी बस विनिर्देशों के अनुसार सटीक मॉडल और ब्रेकिंग वोल्टेज की पुष्टि की जानी चाहिए।
संगत इकाइयों को समानांतर में जोड़ा जा सकता है जब एक इकाई आवश्यक ब्रेकिंग क्षमता को पूरा नहीं कर सकती है और उत्पाद डिजाइन इस व्यवस्था का समर्थन करता है। पूरे सिस्टम के लिए वायरिंग, रेसिस्टर कॉन्फ़िगरेशन, स्विचिंग समन्वय और थर्मल आवश्यकताओं को सत्यापित किया जाना चाहिए।
चयन ड्राइव की प्रतिरोध सीमा, ब्रेकिंग पावर, प्रति ब्रेकिंग चक्र ऊर्जा, संचालन की आवृत्ति और कर्तव्य चक्र पर निर्भर करता है। अवरोधक को हेलिकॉप्टर की विद्युत रेटिंग और स्थापना स्थितियों के साथ भी संगत होना चाहिए।
वीएफडी मॉडल, सिस्टम वोल्टेज, मोटर पावर, लोड प्रकार, मंदी का समय, ब्रेकिंग आवृत्ति, प्रतिरोधी विनिर्देश, कर्तव्य चक्र और स्थापना की स्थिति प्रदान करें। ये विवरण आपूर्तिकर्ता को उचित मॉडल और कॉन्फ़िगरेशन का आकलन करने में मदद करते हैं।
उचित रूप से चयनित ब्रेकिंग चॉपर पुनर्योजी ऊर्जा को प्रबंधित करने, डीसी बस वोल्टेज वृद्धि को नियंत्रित करने और औद्योगिक ड्राइव सिस्टम में विश्वसनीय गतिशील ब्रेकिंग का समर्थन करने में मदद करता है। इसकी प्रभावशीलता चॉपर, ब्रेकिंग रेसिस्टर, ड्राइव वोल्टेज, लोड विशेषताओं और एप्लिकेशन के लिए थर्मल आवश्यकताओं से मेल खाने पर निर्भर करती है।
ड्यूफ्यू इलेक्ट्रिक की सीबीयू श्रृंखला विद्युत रेटिंग और परिचालन स्थितियों के आधार पर मॉडल चयन के साथ संगत 220V, 380V और 690V ड्राइव सिस्टम के लिए ब्रेकिंग चॉपर विकल्प प्रदान करती है। चाहे आपके प्रोजेक्ट में लिफ्ट, क्रेन, कन्वेयर, सेंट्रीफ्यूज, या अन्य औद्योगिक मशीनरी शामिल हो, उपयुक्त ब्रेकिंग समाधान के लिए सावधानीपूर्वक विनिर्देश समीक्षा आवश्यक है।
