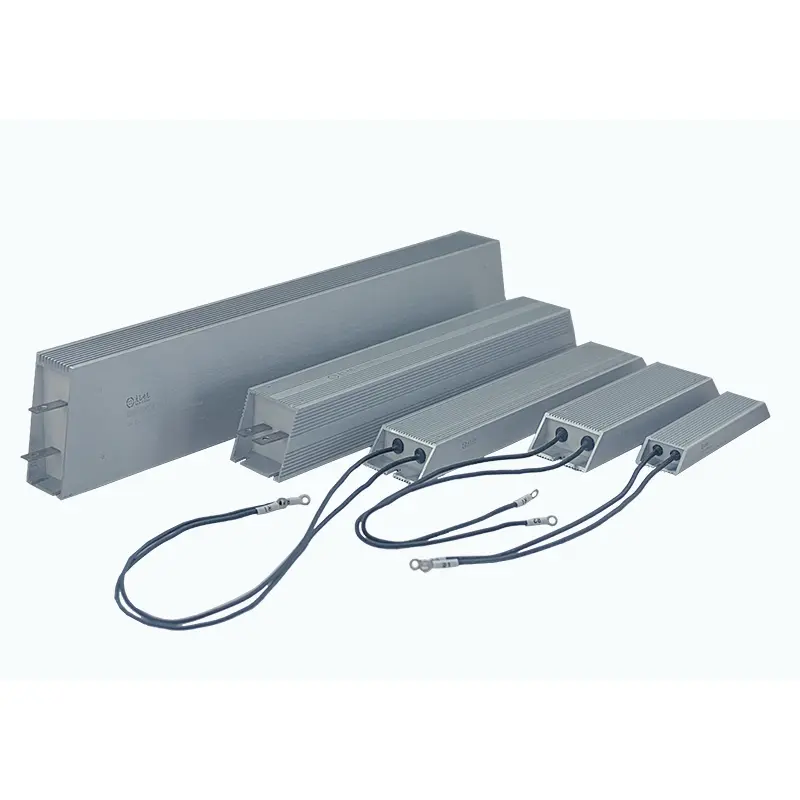

इन्वर्टर एल्युमीनियम क्लैड रेसिस्टर

DUFEW इन्वर्टर एल्युमीनियम क्लैड रेसिस्टर को विशेष रूप से वेरिएबल फ़्रीक्वेंसी ड्राइव (VFD) ब्रेकिंग सिस्टम, सर्वो ड्राइव और औद्योगिक मोटर नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिनके लिए विश्वसनीय पुनर्योजी ऊर्जा अवशोषण की आवश्यकता होती है।

मोटर मंदी, उठाने, या तेजी से रुकने के संचालन के दौरान, मोटर पुनर्योजी ऊर्जा उत्पन्न करता है जो इन्वर्टर डीसी बस में वापस प्रवाहित होती है। यदि इस ऊर्जा का प्रभावी ढंग से उपभोग नहीं किया जा सकता है, तो अत्यधिक वोल्टेज बिल्डअप इन्वर्टर ओवरवॉल्टेज दोषों को ट्रिगर कर सकता है या बिजली घटकों को नुकसान पहुंचा सकता है।

DUFEW इन्वर्टर ब्रेकिंग रेसिस्टर्स एक उच्च-प्रदर्शन एल्यूमीनियम क्लैड रेसिस्टर संरचना के माध्यम से पुनर्जीवित विद्युत ऊर्जा को गर्मी ऊर्जा में परिवर्तित करते हैं, जिससे स्थिर इन्वर्टर संचालन को बनाए रखने और सिस्टम सुरक्षा में सुधार करने में मदद मिलती है।

टिकाऊ एल्यूमीनियम मिश्र धातु आवास, उच्च इन्सुलेशन इनकैप्सुलेशन तकनीक और अनुकूलित थर्मल प्रबंधन डिजाइन की विशेषता के साथ, DUFEW दुनिया भर में औद्योगिक स्वचालन निर्माताओं, इन्वर्टर आपूर्तिकर्ताओं और उपकरण बिल्डरों के लिए विश्वसनीय ब्रेकिंग प्रतिरोधी समाधान प्रदान करता है।

विभिन्न इन्वर्टर ब्रेकिंग आवश्यकताओं से मेल खाने के लिए 50W-6KW पावर रेटिंग, 0.01Ω-120kΩ प्रतिरोध मान और अनुकूलन योग्य विशिष्टताओं में उपलब्ध है।

इन्वर्टर पुनर्योजी ऊर्जा नियंत्रण के लिए डिज़ाइन किया गया

सामान्य-उद्देश्य वाले प्रतिरोधकों के विपरीत, इन्वर्टर ब्रेकिंग प्रतिरोधकों को ब्रेकिंग चक्र के दौरान बार-बार छोटी अवधि की उच्च-शक्ति ऊर्जा दालों का सामना करने की आवश्यकता होती है।

DUFEW इन्वर्टर एल्युमीनियम क्लैड रेसिस्टर को संभालने के लिए इंजीनियर किया गया है:

- अचानक पुनर्योजी ऊर्जा रिलीज

- लगातार त्वरण और मंदी चक्र

- कम समय के अधिभार की स्थिति

- गतिशील ब्रेकिंग आवश्यकताएँ

अतिरिक्त ऊर्जा को सुरक्षित रूप से नष्ट करके, यह मदद करता है:

- डीसी बस ओवरवॉल्टेज को रोकें

- इन्वर्टर मॉड्यूल को सुरक्षित रखें

- ब्रेकिंग प्रतिक्रिया में सुधार करें

- उपकरण की विश्वसनीयता बढ़ाएँ

प्रमुख लाभ

गतिशील ब्रेकिंग प्रदर्शन के लिए उन्नत संरचना

1. उच्च शक्ति एल्यूमीनियम आवास डिजाइन

रोकनेवाला तत्व उच्च तापमान इन्सुलेट सामग्री के साथ बनाया गया है और प्रीमियम निकल-क्रोमियम (Ni-Cr) या कॉपर-निकल (Cu-Ni) मिश्र धातु प्रतिरोध तार के साथ घाव किया गया है। अभ्रक इन्सुलेशन अलगाव के बाद, असेंबली को लौ-मंदक थर्मल यौगिक से भर दिया जाता है और एल्यूमीनियम मिश्र धातु आवास के अंदर सील कर दिया जाता है।

यह एकीकृत संरचना औद्योगिक ब्रेकिंग अनुप्रयोगों में यांत्रिक शक्ति, कंपन प्रतिरोध, गर्मी हस्तांतरण दक्षता और दीर्घकालिक परिचालन विश्वसनीयता में सुधार करती है।

2. अनुकूलित थर्मल प्रबंधन प्रणाली

आंतरिक संरचना थर्मल चालकता को बढ़ाने के लिए विशेष बॉन्डिंग यौगिकों के साथ संयुक्त क्वार्ट्ज फिलिंग का उपयोग करती है। पारंपरिक वायु इन्सुलेशन की तुलना में, यह डिज़ाइन प्रतिरोधक तत्व से एल्यूमीनियम आवास तक गर्मी को अधिक कुशलता से स्थानांतरित करता है।

बाहरी गर्मी अपव्यय खांचे के साथ, थर्मल डिज़ाइन स्थिर ब्रेकिंग प्रदर्शन को बनाए रखने, तापमान संतुलन में सुधार करने और बार-बार लोड स्थितियों के तहत सेवा जीवन का विस्तार करने में मदद करता है।

3. लचीला कनेक्शन कॉन्फ़िगरेशन

DUFEW विभिन्न इंस्टॉलेशन आवश्यकताओं को पूरा करने के लिए स्टेनलेस स्टील टर्मिनलों और उच्च तापमान वाले लीड तारों सहित विभिन्न कनेक्शन विकल्पों का समर्थन करता है। एकीकृत माउंटिंग छेद इन्वर्टर कैबिनेट और औद्योगिक नियंत्रण प्रणालियों के अंदर स्थापना को सरल बनाते हैं।

इन्वर्टर ब्रेकिंग रेसिस्टर का चयन कैसे करें?

सही अवरोधक का चयन करने के लिए इन्वर्टर मापदंडों, ब्रेकिंग स्थितियों और स्थापना वातावरण पर विचार करने की आवश्यकता होती है।

गलत अवरोधक चयन के परिणामस्वरूप अत्यधिक ब्रेकिंग करंट, अपर्याप्त ब्रेकिंग टॉर्क, ओवरहीटिंग या इन्वर्टर सुरक्षा अलार्म हो सकता है। DUFEW इन्वर्टर विनिर्देशों और वास्तविक परिचालन आवश्यकताओं के आधार पर उपयुक्त प्रतिरोध मूल्यों का चयन करने की सिफारिश करता है।

पावर व्युत्पन्न वक्र

विशिष्ट अनुप्रयोग

तकनीकी निर्देश

विद्युत प्रदर्शन परीक्षण

इन्वर्टर ब्रेकिंग रेसिस्टर बनाम जनरल पावर रेसिस्टर

स्थापना दिशानिर्देश

1. तकनीकी विशिष्टताओं की पुष्टि करें

स्थापना से पहले, इन्वर्टर मॉडल, अनुशंसित प्रतिरोध सीमा, आवश्यक ब्रेकिंग पावर और कर्तव्य चक्र को सत्यापित करें ताकि यह सुनिश्चित हो सके कि अवरोधक सिस्टम आवश्यकताओं से मेल खाता है।

2. उत्पाद की स्थिति का निरीक्षण करें

यह पुष्टि करने के लिए कि अवरोधक क्षति से मुक्त है और संचालन के लिए तैयार है, स्थापना से पहले एल्यूमीनियम आवास, टर्मिनलों, एनकैप्सुलेशन स्थिति और माउंटिंग संरचना की जांच करें।

3. उचित शीतलन की स्थिति सुनिश्चित करें

विश्वसनीय ब्रेकिंग ऑपरेशन के लिए उचित ताप अपव्यय आवश्यक है। वायु प्रवाह में सुधार के लिए ऊर्ध्वाधर स्थापना की सिफारिश की जाती है, जबकि प्रतिरोधों के बीच पर्याप्त दूरी बनाए रखी जानी चाहिए। संलग्न अलमारियाँ के लिए, परिचालन स्थितियों के अनुसार अतिरिक्त मजबूर वेंटिलेशन की आवश्यकता हो सकती है।

4. पूर्ण विद्युत कनेक्शन

गर्मी प्रतिरोधी केबलों का उपयोग करें, सुरक्षित टर्मिनल कनेक्शन सुनिश्चित करें, और कनेक्शन विश्वसनीयता में सुधार के लिए इन्वर्टर और रेसिस्टर के बीच वायरिंग की दूरी को यथासंभव कम रखें।

5. ऑपरेशन परीक्षण करें

स्थापना के बाद, प्रतिरोध मान की जांच करें, ऑपरेशन के दौरान सतह के तापमान की निगरानी करें, और सिस्टम सही ढंग से काम करता है यह सुनिश्चित करने के लिए ब्रेकिंग प्रदर्शन को सत्यापित करें।

OEM कस्टम विनिर्माण क्षमता

DUFEW अनुकूलित इन्वर्टर ब्रेकिंग प्रतिरोधी समाधानों का समर्थन करता है जिनमें शामिल हैं:

अक्सर पूछे जाने वाले प्रश्न

Q1: इन्वर्टर एल्यूमीनियम क्लैड रेसिस्टर क्या करता है?

एक इन्वर्टर एल्यूमीनियम क्लैड रेसिस्टर मोटर ब्रेकिंग के दौरान उत्पन्न पुनर्योजी ऊर्जा को अवशोषित करता है और इसे गर्मी ऊर्जा में परिवर्तित करता है, डीसी बस ओवरवॉल्टेज को रोकता है और इन्वर्टर सिस्टम की सुरक्षा करता है।

Q2: मैं सही प्रतिरोध मान का चयन कैसे करूँ?

प्रतिरोध मान को इन्वर्टर निर्माता की अनुशंसित सीमा का पालन करना चाहिए। बहुत कम मान अत्यधिक करंट का कारण बन सकता है, जबकि बहुत अधिक मान ब्रेकिंग प्रदर्शन को कम कर सकता है।

Q3: क्या इस अवरोधक का उपयोग सर्वो ड्राइव के लिए किया जा सकता है?

हाँ। DUFEW इन्वर्टर ब्रेकिंग रेसिस्टर्स सर्वो सिस्टम के लिए उपयुक्त हैं, विशेष रूप से ऐसे अनुप्रयोगों के लिए जिनमें तेजी से मंदी और बार-बार ब्रेकिंग चक्र की आवश्यकता होती है।

Q4: क्या तापमान संरक्षण जोड़ा जा सकता है?

हाँ। DUFEW अतिरिक्त सुरक्षा निगरानी की आवश्यकता वाले अनुप्रयोगों के लिए थर्मल स्विच या तापमान संरक्षण घटकों को जोड़ने का समर्थन करता है।
