हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।

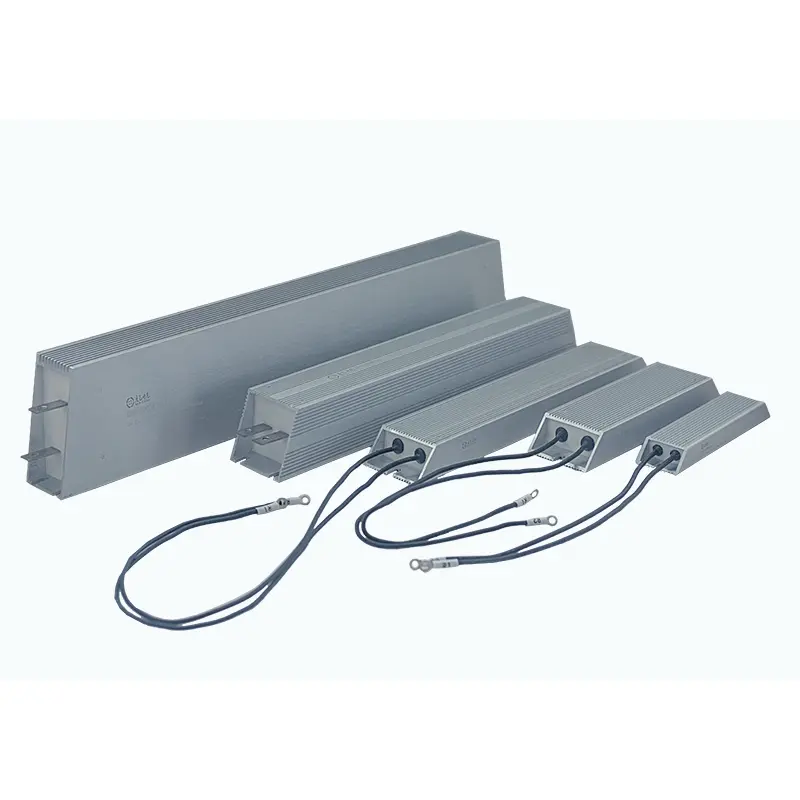

औद्योगिक बिजली प्रणालियाँ अक्सर भारी भार, बार-बार ब्रेक लगाने, कंपन और ऊंचे तापमान के तहत काम करती हैं। इन मांग वाले वातावरणों में विश्वसनीय संचालन सुनिश्चित करने के लिए, DUFEW ट्रैपेज़ॉइडल एल्युमीनियम क्लैड रेसिस्टर एक अनुकूलित आंतरिक थर्मल संरचना के साथ एक मजबूत एल्यूमीनियम बाड़े को जोड़ता है जो प्रतिरोधी तत्व को धूल, नमी, कंपन और यांत्रिक प्रभाव से बचाते हुए कुशलता से गर्मी स्थानांतरित करता है।
प्रतिरोध तत्व का निर्माण उच्च तापमान वाले इन्सुलेटिंग कोर पर लगाए गए सटीक-घाव निकेल-क्रोमियम (नी-सीआर) या कॉन्स्टेंटन मिश्र धातु तार का उपयोग करके किया जाता है। अभ्रक शीट्स के साथ विद्युत इन्सुलेशन के बाद, असेंबली को उच्च शुद्धता वाले क्वार्ट्ज रेत और उच्च तापमान वाले राल के विशेष रूप से तैयार मिश्रण का उपयोग करके एक ट्रैपेज़ॉयडल एल्यूमीनियम आवास के अंदर पूरी तरह से समझाया जाता है। यह संरचना एक कुशल थर्मल चालन पथ बनाती है, जो प्रतिरोधी को ऑक्सीकरण और पर्यावरणीय प्रदूषण से बचाते हुए आंतरिक गर्मी को बाहरी शीतलन पंखों में तेजी से स्थानांतरित करती है।
औद्योगिक स्वचालन और हेवी-ड्यूटी उपकरणों के लिए डिज़ाइन किया गया, अवरोधक स्टेनलेस स्टील टर्मिनल और उच्च तापमान वाले लीड वायर कनेक्शन दोनों का समर्थन करता है, जिससे वीएफडी ब्रेकिंग सिस्टम, सर्वो ड्राइव, मोटर नियंत्रण कैबिनेट, लोड बैंक, नवीकरणीय ऊर्जा उपकरण और औद्योगिक बिजली वितरण प्रणालियों में लचीली स्थापना की अनुमति मिलती है।
पारंपरिक आयताकार एल्यूमीनियम प्रतिरोधों के विपरीत, ट्रैपेज़ॉइडल आवास को विशेष रूप से औद्योगिक वातावरण में शीतलन दक्षता और यांत्रिक स्थिरता दोनों में सुधार करने के लिए इंजीनियर किया गया है।
ट्रैपेज़ॉइडल प्रोफ़ाइल बाहरी शीतलन सतह को बढ़ाती है, जिससे प्राकृतिक संवहन के माध्यम से गर्मी को अधिक कुशलता से फैलाने और निरंतर संचालन प्रदर्शन में सुधार करने की अनुमति मिलती है।
प्रतिरोधी तत्व एल्यूमीनियम आवास के अंदर पूरी तरह से सील कर दिया गया है, जो उत्पाद सेवा जीवन को विस्तारित करते हुए धूल, नमी, कंपन और ऑक्सीकरण के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।
एक व्यापक माउंटिंग बेस मजबूत यांत्रिक समर्थन प्रदान करता है, निरंतर कंपन के तहत गति को कम करता है और रोकनेवाला को क्रेन, लिफ्ट, मशीन टूल्स और अन्य भारी-भरकम उपकरणों के लिए उपयुक्त बनाता है।
क्वार्ट्ज रेत भरने से गर्मी हवा की तुलना में बहुत तेजी से स्थानांतरित होती है, जिससे बेहतर शीतलन प्रदर्शन के लिए आंतरिक गर्मी एल्यूमीनियम आवास तक जल्दी पहुंच जाती है। जब उच्च निरंतर बिजली अपव्यय की आवश्यकता होती है तो अतिरिक्त हीट सिंक स्थापित किए जा सकते हैं।
- अनुकूलित ट्रैपेज़ॉइडल हाउसिंग - पारंपरिक आयताकार एल्यूमीनियम प्रतिरोधों की तुलना में बड़ी शीतलन सतह प्राकृतिक गर्मी अपव्यय में सुधार करती है।
- पूरी तरह से पॉटेड निर्माण - पूर्ण एनकैप्सुलेशन धूल, नमी, कंपन, ऑक्सीकरण और यांत्रिक झटके से बचाता है।
- उत्कृष्ट तापीय चालकता - क्वार्ट्ज रेत भरना तेजी से आंतरिक गर्मी को एल्यूमीनियम आवास में स्थानांतरित करता है, उच्च शक्ति घनत्व का समर्थन करता है।
- विस्तृत प्रतिरोध रेंज - ±3%, ±5% और ±10% की प्रतिरोध सहनशीलता के साथ 0.01Ω से 120kΩ तक उपलब्ध है।
- विश्वसनीय यांत्रिक शक्ति - चौड़ा एल्यूमीनियम बेस निरंतर कंपन के तहत काम करने वाले उपकरणों के लिए सुरक्षित माउंटिंग सुनिश्चित करता है।
- लचीले कनेक्शन विकल्प - विभिन्न स्थापना आवश्यकताओं के लिए स्टेनलेस स्टील टर्मिनलों या उच्च तापमान वाले लीड तारों के साथ उपलब्ध हैं।
- कस्टम विनिर्माण उपलब्ध - पावर रेटिंग, प्रतिरोध मूल्य, आयाम, टर्मिनल और माउंटिंग कॉन्फ़िगरेशन को OEM परियोजनाओं के लिए अनुकूलित किया जा सकता है।
ट्रैपेज़ॉइडल एल्युमीनियम क्लैड रेसिस्टर विश्वसनीय बिजली अपव्यय, उच्च यांत्रिक शक्ति और दीर्घकालिक स्थिरता की आवश्यकता वाले औद्योगिक प्रणालियों के लिए उपयुक्त है।
परिवर्तनीय आवृत्ति ड्राइव (वीएफडी), सर्वो ड्राइव, मोटर ब्रेकिंग सर्किट और पुनर्योजी ऊर्जा अपव्यय प्रणाली।
क्रेन, लिफ्ट, रोलिंग मिल, खनन मशीनरी, कंप्रेसर, और अन्य उपकरण लगातार कंपन और ब्रेकिंग स्थितियों के तहत काम कर रहे हैं।
लोड बैंक, बिजली आपूर्ति परीक्षण, बैटरी डिस्चार्ज सिस्टम, गतिशील लोड सिमुलेशन, और औद्योगिक परीक्षण बेंच।
ऊर्जा भंडारण उपकरण, फोटोवोल्टिक इनवर्टर, पवन ऊर्जा कनवर्टर, चार्जिंग उपकरण और बिजली रूपांतरण प्रणाली।
विद्युत कैबिनेट, वितरण उपकरण, स्वचालन प्रणाली और ओईएम मशीनरी के लिए कॉम्पैक्ट, सीलबंद और उच्च-विश्वसनीयता वाले पावर रेसिस्टर्स की आवश्यकता होती है।
इष्टतम थर्मल प्रदर्शन और लंबी सेवा जीवन प्राप्त करने के लिए उचित स्थापना आवश्यक है।
पुष्टि करें कि प्रतिरोध मान, पावर रेटिंग, ऑपरेटिंग वोल्टेज और आयाम स्थापना से पहले उपकरण की आवश्यकताओं को पूरा करते हैं।
जांचें कि एल्यूमीनियम आवास, टर्मिनल और माउंटिंग छेद विरूपण, दरार या शिपिंग क्षति से मुक्त हैं।
आधार पर बढ़ते छेद का उपयोग करके अवरोधक को मजबूती से स्थापित करें। अच्छी यांत्रिक स्थिरता बनाए रखने के लिए सुनिश्चित करें कि माउंटिंग सतह सपाट और कठोर है।
मध्यम और उच्च-शक्ति अनुप्रयोगों के लिए, गर्मी हस्तांतरण में सुधार के लिए प्रतिरोधी आधार और माउंटिंग प्लेट या हीट सिंक के बीच थर्मल यौगिक की एक पतली परत लागू करें।
टर्मिनलों या लीड तारों को सुरक्षित रूप से कनेक्ट करें और सत्यापित करें कि अत्यधिक संपर्क प्रतिरोध को रोकने के लिए सभी विद्युत कनेक्शन कड़े हैं।
अवरोधक को अच्छी तरह हवादार स्थान पर स्थापित करें। संलग्न विद्युत अलमारियाँ के लिए, उच्च शक्ति पर संचालन करते समय फोर्स्ड-एयर कूलिंग की सिफारिश की जाती है।
सर्किट को सक्रिय करने से पहले प्रतिरोध मान को मापें और प्रारंभिक कमीशनिंग के दौरान ऑपरेटिंग तापमान की निगरानी करें।
स्थिर विद्युत प्रदर्शन, उच्च अधिभार क्षमता और लंबी सेवा जीवन प्रदान करने के लिए प्रतिरोधी तत्व को उच्च गुणवत्ता वाले निकेल-क्रोमियम (नी-सीआर) या कॉन्स्टेंटन मिश्र धातु के तार का उपयोग करके सटीक घाव किया जाता है।
एक टिकाऊ अभ्रक इन्सुलेशन परत ऊंचे तापमान के तहत उत्कृष्ट ढांकता हुआ ताकत बनाए रखते हुए एल्यूमीनियम आवास से प्रतिरोध तार को विद्युत रूप से अलग करती है।
आंतरिक गुहा उच्च शुद्धता वाले क्वार्ट्ज रेत और गर्मी प्रतिरोधी राल से भरा होता है, जो एक कुशल थर्मल चालन पथ बनाता है जो गर्मी को प्रतिरोधी तत्व से एल्यूमीनियम आवास में तेजी से स्थानांतरित करता है।
एक्सट्रूडेड एल्युमीनियम बाड़े में एक अनुकूलित ट्रैपेज़ॉइडल प्रोफ़ाइल है जो शीतलन सतह क्षेत्र को बढ़ाती है और पारंपरिक आयताकार आवासों की तुलना में प्राकृतिक वायु संवहन में सुधार करती है।
विभिन्न इंस्टॉलेशन और वायरिंग आवश्यकताओं को समायोजित करने के लिए स्टेनलेस स्टील टर्मिनलों या उच्च तापमान वाले लीड तारों के साथ उपलब्ध है।
| मॉडल कोड | विवरण | उदाहरण |
|---|---|---|
| कार | ट्रैपेज़ॉइडल एल्युमीनियम क्लैड रेसिस्टर सीरीज़ | कार |
| 1500W | मूल्यांकित शक्ति | 1500W |
| 27आर | रेटेड प्रतिरोध | 27Ω |
| J | प्रतिरोध सहिष्णुता | जे = ±5% (वैकल्पिक: एच = ±3%, के = ±10%) |
| पैरामीटर | विनिर्देश |
|---|---|
| पावर रेंज | 50W--6kW |
| ऑपरेटिंग वोल्टेज | ≤1200V |
| प्रतिरोध सीमा | 0.01Ω--120kΩ |
| प्रतिरोध सहिष्णुता | ±3% / ±5% / ±10% |
| सुरक्षा रेटिंग | IP00 |
| तापमान गुणांक (TCR) | ≤300 पीपीएम/डिग्री सेल्सियस |
| ज्वाला मंदक रेटिंग | यूएल 94वी-2 |
| मानक | जीबी/टी 5792 |
| विशेषता | परीक्षण की स्थितियाँ | प्रदर्शन |
|---|---|---|
| ढांकता हुआ वोल्टेज का सामना | 2500VAC / 50Hz / 60s | रिसाव धारा ≤10mA |
| इन्सुलेशन प्रतिरोध | 1000VDC | ≥100MΩ |
| कम समय का अधिभार | 5 सेकंड के लिए 10× रेटेड पावर | कोई दृश्यमान क्षति नहीं |
| जीवन लोड करें | चक्रीय संचालन (10 सेकंड चालू / 90 सेकंड बंद) | >9,000 घंटे |
| नम गर्मी प्रतिरोध | 40°C ±2°C, 90--95% RH, 100 घंटे | ΔR ≤ ±(1%R + 0.05Ω) |
| तीव्र तापमान सायक्लिंग | -55°C / 55°C / 155°C, 15 मिनट प्रत्येक, 5 चक्र | ΔR ≤ ±(2%R + 0.05Ω) |
| गर्मी प्रतिरोध | 2 घंटे के लिए 350°C | कोई दृश्यमान मलिनकिरण या क्षति नहीं |
| तापमान गुणांक | रेटेड लोड बनाम शीत प्रतिरोध | ＜300 पीपीएम/डिग्री सेल्सियस |
| लौ प्रतिरोध | 5 मिनट के लिए 10× रेटेड पावर | कोई इग्निशन या खुली लौ नहीं |
| विशेषता | परीक्षण की स्थितियाँ | प्रदर्शन |
|---|---|---|
| टर्मिनल ताकत | 45एन/30एस | कोई ढीलापन या दृश्यमान क्षति नहीं |
| कंपन प्रतिरोध | 5--200Hz, 1g, 98m/s² | कोई दृश्यमान संरचनात्मक क्षति नहीं |
| सोल्डरिंग हीट का प्रतिरोध | टर्मिनलों को 3 सेकंड के लिए 350±5°C सोल्डर में डुबोया गया | ΔR ≤ ±(1%R + 0.05Ω) |
| उपस्थिति | दृश्य निरीक्षण | कोई दृश्य क्षति नहीं, स्पष्ट अंकन |
| मिलाप की | टर्मिनलों को 5 सेकंड के लिए 235±5°C सोल्डर में डुबोया गया | सोल्डर कवरेज ≥95% |
| तुलना मद | ट्रैपेज़ॉइडल एल्युमीनियम क्लैड रेसिस्टर | पारंपरिक आयताकार एल्यूमीनियम स्थित अवरोधक |
|---|---|---|
| आवास डिजाइन | ट्रैपेज़ॉइडल प्रोफ़ाइल गर्मी अपव्यय क्षेत्र और वायु प्रवाह दक्षता को बढ़ाती है | छोटी शीतलन सतह के साथ मानक आयताकार आवास |
| थर्मल प्रबंधन | क्वार्ट्ज से भरा निर्माण अधिक स्थिर ऑपरेटिंग तापमान के लिए एल्यूमीनियम आवास में तेजी से गर्मी स्थानांतरित करता है | गर्मी अपव्यय मुख्य रूप से आवास की सतह पर निर्भर करता है, जिसके परिणामस्वरूप कम तापीय क्षमता होती है |
| बढ़ती स्थिरता | चौड़ा आधार कंपन-प्रवण उपकरणों के लिए उत्कृष्ट यांत्रिक स्थिरता प्रदान करता है | संकीर्ण आधार कंपन के प्रति कम प्रतिरोध प्रदान करता है |
| पर्यावरण संरक्षण | पूरी तरह से सीलबंद निर्माण धूल, नमी, ऑक्सीकरण और यांत्रिक संदूषण का प्रतिरोध करता है | मानक सीलिंग कठोर औद्योगिक वातावरण में सीमित सुरक्षा प्रदान करती है |
| उच्च-प्रतिरोध क्षमता | स्थिर प्रदर्शन के साथ प्रतिरोध मान 120kΩ तक उपलब्ध हैं | उच्च प्रतिरोध विकल्प आम तौर पर अधिक सीमित होते हैं |
ए: ट्रैपेज़ॉइडल एल्यूमीनियम आवास बाहरी शीतलन सतह को बढ़ाता है और प्रतिरोधी के चारों ओर प्राकृतिक वायु प्रवाह में सुधार करता है। यह बेहतर यांत्रिक स्थिरता के लिए व्यापक माउंटिंग बेस भी प्रदान करता है, जो इसे भारी-शुल्क वाले औद्योगिक उपकरणों के लिए उपयुक्त बनाता है।
उत्तर: हाँ. क्वार्ट्ज से भरा एनकैप्सुलेशन कुशलतापूर्वक आंतरिक गर्मी को एल्यूमीनियम आवास में स्थानांतरित करता है, जिससे प्रतिरोधी को विश्वसनीय प्रदर्शन बनाए रखते हुए दोहराए जाने वाले ब्रेकिंग चक्र और अल्पकालिक अधिभार का सामना करने की अनुमति मिलती है।
उत्तर: हाँ. वैकल्पिक अंतर्निर्मित थर्मल स्विच या तापमान सेंसर को अप्राप्य या सुरक्षा-महत्वपूर्ण अनुप्रयोगों के लिए अतिरिक्त तापमान सुरक्षा प्रदान करने के अनुरोध पर एकीकृत किया जा सकता है।
उत्तर: हां, बशर्ते सभी प्रतिरोधकों की विशिष्टताएं समान हों। समान भार वितरण और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए समान वेंटिलेशन, संतुलित वायरिंग और उचित गर्मी अपव्यय बनाए रखा जाना चाहिए।
- औद्योगिक पावर इलेक्ट्रॉनिक्स में वर्षों के अनुभव के साथ पेशेवर पावर रेसिस्टर निर्माता।
- प्रतिरोध, पावर रेटिंग, आयाम, टर्मिनल और माउंटिंग विकल्पों के लिए OEM और ODM अनुकूलन।
- शिपमेंट से पहले व्यापक विद्युत और यांत्रिक परीक्षण के साथ सख्त गुणवत्ता नियंत्रण।
- मानक मॉडल और कस्टम प्रोजेक्ट दोनों के लिए तेज़ उत्पादन और स्थिर आपूर्ति।
- ग्राहकों को उनके एप्लिकेशन के लिए सबसे उपयुक्त अवरोधक समाधान चुनने में मदद करने के लिए तकनीकी सहायता।
