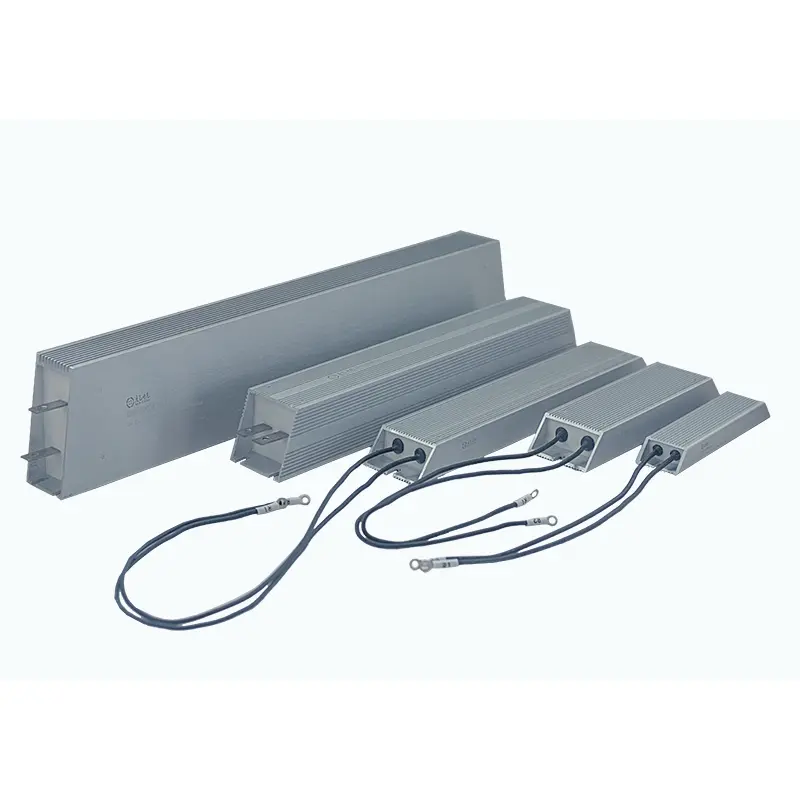

कस्टम-आकार का एल्युमीनियम क्लैड रेसिस्टर

DUFEW कस्टम-शेप्ड एल्युमीनियम क्लैड रेसिस्टर एक इंजीनियर्ड समाधान है जो औद्योगिक उपकरणों के लिए विकसित किया गया है, जिन्हें विशेष इंस्टॉलेशन आयामों, अद्वितीय माउंटिंग संरचनाओं या अनुकूलित लीड दिशाओं की आवश्यकता होती है।

निश्चित आयामों वाले मानक एल्यूमीनियम क्लैड रेसिस्टर्स के विपरीत, इस अनुकूलित पावर रेसिस्टर का निर्माण आपके वास्तविक उपकरण लेआउट के अनुसार किया जा सकता है, जिसमें आवास आकार, माउंटिंग छेद, टर्मिनल स्थिति और वायर आउटलेट दिशा शामिल है।

50W से 6KW तक पावर रेटिंग, 0.01Ω से 120kΩ तक प्रतिरोध मान और ±3%, ±5% और ±10% के सहनशीलता विकल्पों के साथ, DUFEW स्वचालन प्रणाली, मोटर नियंत्रण उपकरण, परिवहन प्रणाली और विशेष औद्योगिक अनुप्रयोगों के लिए लचीला OEM प्रतिरोधी समाधान प्रदान करता है।

मौजूदा इंस्टॉलेशन स्थान के साथ अवरोधक डिज़ाइन का मिलान करके, ग्राहक कैबिनेट रीडिज़ाइन से बच सकते हैं, संशोधन लागत को कम कर सकते हैं और उपकरण एकीकरण को सरल बना सकते हैं।

कस्टम-आकार के एल्युमीनियम क्लैड रेसिस्टर्स क्यों चुनें?

मानक प्रतिरोधक मानक उपकरण लेआउट के लिए डिज़ाइन किए गए हैं। हालाँकि, कई औद्योगिक मशीनों, विशेष वाहनों और अनुकूलित नियंत्रण प्रणालियों में सीमित आंतरिक स्थान या अनियमित माउंटिंग स्थिति होती है।

DUFEW ने इन चुनौतियों को हल करने के लिए अनुकूलित एल्यूमीनियम क्लैड रेसिस्टर्स विकसित किए हैं।

मुख्य लाभ

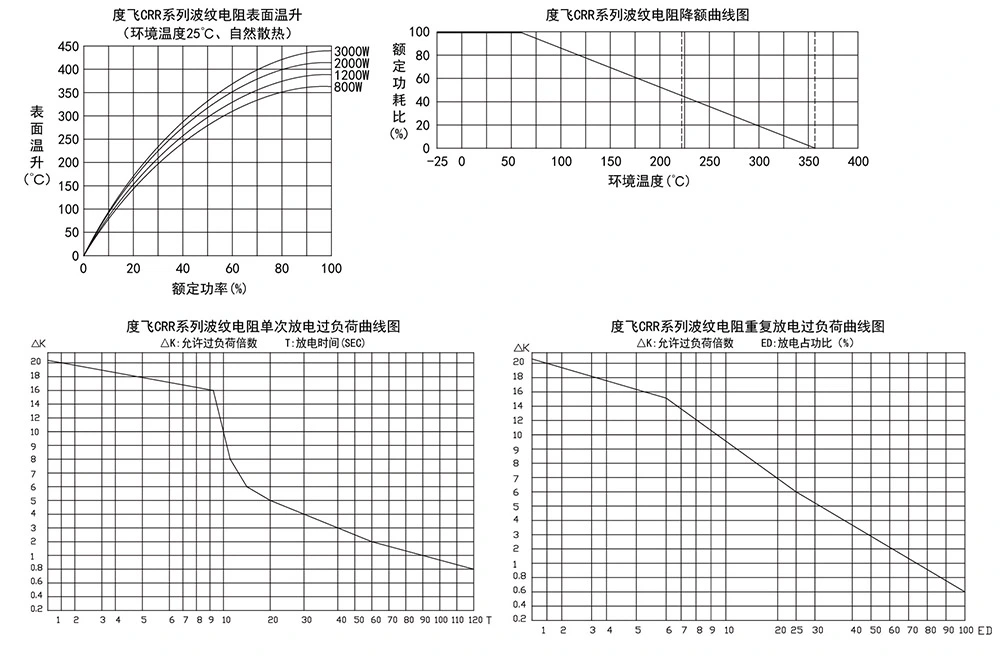

पावर व्युत्पन्न वक्र

उन्नत कस्टम संरचना डिज़ाइन

1. पूरी तरह से अनुकूलित एल्यूमीनियम आवास

DUFEW ग्राहक चित्र, स्थापना आवश्यकताओं और उपकरण लेआउट स्थितियों के आधार पर अनुकूलित एल्यूमीनियम आवास डिजाइन प्रदान करता है। आवास संरचना को जटिल स्थापना वातावरण के लिए अनुकूलित किया जा सकता है, जिसमें एल-आकार की कॉन्फ़िगरेशन, ऑफसेट संरचनाएं, बहु-कोण डिजाइन, विशेष कट-आउट आकार और अनुकूलित माउंटिंग बेस शामिल हैं।

यह लचीला डिज़ाइन दृष्टिकोण अवरोधक को सीमित स्थापना क्षेत्रों के साथ कॉम्पैक्ट उपकरण स्थानों या सिस्टम में सीधे एकीकृत करने की अनुमति देता है, जिससे असेंबली के दौरान अतिरिक्त संशोधन कार्य कम हो जाता है।

2. अनुकूलित माउंटिंग होल कॉन्फ़िगरेशन

माउंटिंग संरचना को विशिष्ट उपकरण आवश्यकताओं के अनुसार संशोधित किया जा सकता है, जिसमें छेद रिक्ति, काउंटरसंक गहराई, माउंटिंग कान की मात्रा और ब्रैकेट कोण शामिल हैं।

उत्पादन के दौरान माउंटिंग इंटरफ़ेस को अनुकूलित करके, DUFEW ग्राहकों को अतिरिक्त एडेप्टर से बचने और तेज़, अधिक विश्वसनीय इंस्टॉलेशन प्राप्त करने में मदद करता है।

3. अनुकूलित आंतरिक एनकैप्सुलेशन प्रौद्योगिकी

अवरोधक तत्व उच्च गुणवत्ता वाले मिश्र धातु प्रतिरोध तार के साथ निर्मित होता है जो उच्च तापमान वाले इन्सुलेटिंग कोर पर सटीक रूप से घाव होता है। अभ्रक इन्सुलेशन अलगाव के बाद, समग्र स्थिरता में सुधार के लिए असेंबली को एल्यूमीनियम आवास के अंदर क्वार्ट्ज रेत और विशेष थर्मल बॉन्डिंग सामग्री से भर दिया जाता है।

एनकैप्सुलेशन संरचना प्रदान करती है:

- वायु इन्सुलेशन की तुलना में बेहतर तापीय चालकता

- स्थिर गर्मी हस्तांतरण प्रदर्शन

- बढ़ी हुई विद्युत इन्सुलेशन क्षमता

- स्थानीयकृत ओवरहीटिंग का जोखिम कम हो गया

4. लचीला टर्मिनल और लीड कॉन्फ़िगरेशन

विभिन्न इंस्टॉलेशन आवश्यकताओं को पूरा करने के लिए, DUFEW कई टर्मिनल और लीड कॉन्फ़िगरेशन का समर्थन करता है, जिसमें स्टेनलेस स्टील टर्मिनल, उच्च तापमान वाले लीड तार, साइड आउटलेट डिज़ाइन और एंगल्ड आउटलेट संरचनाएं शामिल हैं।

ये अनुकूलित कनेक्शन विकल्प आसपास के घटकों के साथ हस्तक्षेप से बचने में मदद करते हैं और सिस्टम एकीकरण के लिए अधिक लचीलापन प्रदान करते हैं।

उत्पाद संरचना लाभ

तकनीकी निर्देश

विद्युत प्रदर्शन परीक्षण

विशिष्ट अनुप्रयोग

कस्टम विनिर्माण प्रक्रिया

चरण 1: आवश्यकता की पुष्टि

अनुकूलन प्रक्रिया ग्राहकों की आवश्यकताओं की विस्तृत समीक्षा के साथ शुरू होती है, जिसमें इंस्टॉलेशन आयाम, माउंटिंग स्थिति, पावर रेटिंग, प्रतिरोध मूल्य और लीड दिशा शामिल है। ये विशिष्टताएँ अवरोधक संरचना के लिए बुनियादी डिज़ाइन आवश्यकताओं को परिभाषित करने में मदद करती हैं।

चरण 2: इंजीनियरिंग डिज़ाइन

एप्लिकेशन आवश्यकताओं के आधार पर, DUFEW इंजीनियर ग्राहक के उपकरण के साथ विश्वसनीय एकीकरण सुनिश्चित करने के लिए आवास डिजाइन, गर्मी अपव्यय प्रदर्शन, टर्मिनल कॉन्फ़िगरेशन और आंतरिक भरने की तकनीक का मूल्यांकन करके उपयुक्त संरचना विकसित करते हैं।

चरण 3: उत्पादन और परीक्षण

डिज़ाइन की पुष्टि के बाद, प्रत्येक अवरोधक को मानकीकृत उत्पादन प्रक्रियाओं के माध्यम से निर्मित किया जाता है और शिपमेंट से पहले प्रदर्शन, सुरक्षा और विश्वसनीयता को सत्यापित करने के लिए विद्युत और यांत्रिक परीक्षण से गुजरता है।

कस्टम-आकार का एल्युमीनियम क्लैड रेसिस्टर बनाम मानक एल्युमीनियम रेसिस्टर

अक्सर पूछे जाने वाले प्रश्न

Q1: अनुकूलित एल्यूमीनियम अवरोधक समाधान की आवश्यकता कब होती है?

जब उपकरण में सीमित स्थापना स्थान, अनियमित माउंटिंग स्थिति या विशेष कनेक्शन आवश्यकताएं हों तो एक अनुकूलित समाधान की सिफारिश की जाती है। यह अवरोधक को बड़े संरचनात्मक परिवर्तनों के बिना मौजूदा सिस्टम डिज़ाइन में फिट होने की अनुमति देता है।

Q2: क्या अनुकूलित आवास गर्मी अपव्यय प्रदर्शन को प्रभावित करता है?

नहीं, DUFEW एक समान गर्मी वितरण को बनाए रखने और ऑपरेशन के दौरान स्थानीयकृत ओवरहीटिंग के जोखिम को कम करने के लिए अनुकूलित आंतरिक फिलिंग और थर्मल ट्रांसफर संरचनाओं का उपयोग करता है।

Q3: किन भागों को अनुकूलित किया जा सकता है?

DUFEW एप्लिकेशन आवश्यकताओं के आधार पर अनुकूलन का समर्थन करता है, जिसमें शामिल हैं:

-आवास का आकार

- बढ़ते आयाम

- शक्ति दर्ज़ा

- प्रतिरोध मूल्य

- टर्मिनल प्रकार

- नेतृत्व दिशा

- स्थापना संरचना

Q4: मानक अवरोधक मॉडल की तुलना में क्या फायदे हैं?

मानक मॉडल सामान्य स्थापना वातावरण के लिए उपयुक्त होते हैं, जबकि अनुकूलित डिज़ाइन विशेष स्थान सीमाओं, बढ़ते आवश्यकताओं या वायरिंग लेआउट वाले उपकरणों के लिए अधिक लचीलापन प्रदान करते हैं।
