हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।

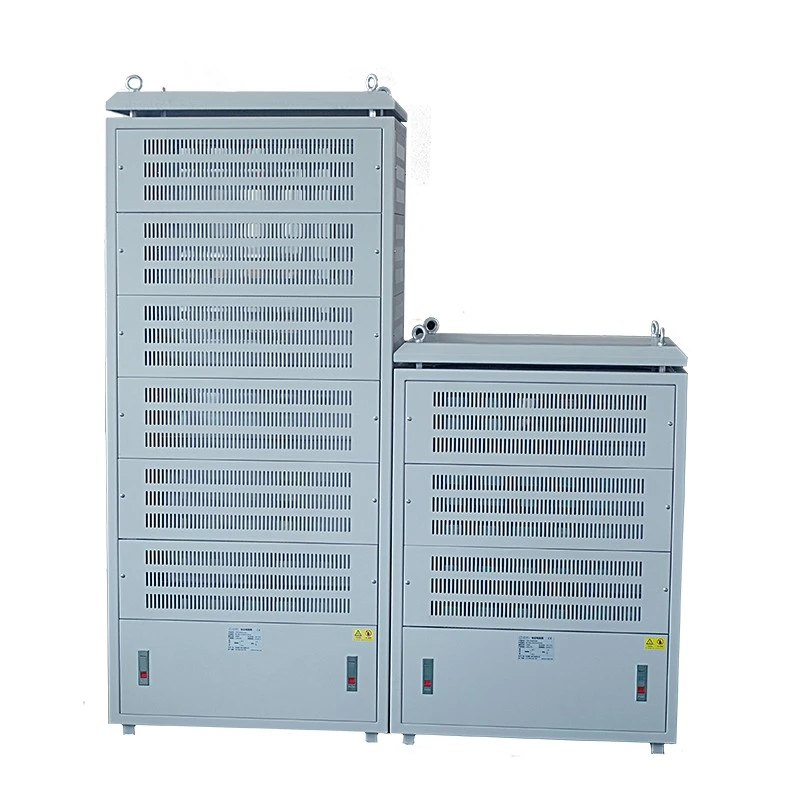

जब एक जनरेटर, यूपीएस, बैटरी सिस्टम, इन्वर्टर, या अन्य बिजली स्रोत को नियंत्रित विद्युत भार के तहत संचालित करने की आवश्यकता होती है, तो परीक्षण उपकरण को आवश्यक ऊर्जा को सुरक्षित रूप से अवशोषित करने में सक्षम होना चाहिए। एक लोड रेसिस्टर कैबिनेट एक बाड़े में कई प्रतिरोध तत्वों, विद्युत कनेक्शन, शीतलन घटकों और सुरक्षात्मक संरचनाओं को मिलाकर एक व्यावहारिक समाधान प्रदान करता है।
इस प्रकार के उपकरण का उपयोग मुख्य रूप से उच्च-शक्ति भार परीक्षण और ऊर्जा अपव्यय के लिए किया जाता है। कॉन्फ़िगरेशन को वोल्टेज, पावर, प्रतिरोध, कर्तव्य चक्र, स्थापना स्थान और लोड को नियंत्रित करने के तरीके के अनुसार व्यवस्थित किया जा सकता है।
मूल उद्देश्य परीक्षण किए जा रहे उपकरण पर ज्ञात विद्युत भार लागू करना है। यह इंजीनियरों या रखरखाव कर्मियों को यह देखने की अनुमति देता है कि सिस्टम एक परिभाषित परिचालन स्थिति के तहत कैसा प्रदर्शन करता है।
उदाहरण के लिए, एक जनरेटर को सुविधा की सामान्य विद्युत प्रणाली से जोड़े बिना विभिन्न लोड स्तरों पर परीक्षण किया जा सकता है। एक यूपीएस को नियंत्रित मांग के तहत जांचा जा सकता है, जबकि एक बैटरी सिस्टम को एक निर्दिष्ट प्रतिरोध भार के माध्यम से डिस्चार्ज किया जा सकता है।
जनरेटर चालू करने, रखरखाव और प्रदर्शन जांच के दौरान नियंत्रित लोड का उपयोग किया जा सकता है। एक परिभाषित विद्युत मांग को लागू करके, ऑपरेटर आउटपुट वोल्टेज, करंट, आवृत्ति, तापमान और समग्र परिचालन स्थिरता की निगरानी कर सकते हैं।
यूपीएस सिस्टम और बिजली आपूर्ति को अक्सर जुड़े उपकरणों पर भरोसा किए बिना परीक्षण करने की आवश्यकता होती है। एक ज्ञात प्रतिरोधक भार आउटपुट क्षमता और थर्मल व्यवहार की जांच के लिए एक दोहराने योग्य परीक्षण स्थिति प्रदान करता है।
प्रतिरोध भार का उपयोग संग्रहीत विद्युत ऊर्जा को नियंत्रित दर पर डिस्चार्ज करने के लिए किया जा सकता है। आवश्यक कॉन्फ़िगरेशन का निर्धारण करते समय बैटरी की क्षमता, डिस्चार्ज करंट, परिचालन समय और तापमान की स्थिति पर विचार किया जाना चाहिए।
जब मोटर धीमी हो जाती है तो कुछ मोटर ड्राइव विद्युत ऊर्जा उत्पन्न करते हैं। जब इस ऊर्जा को आपूर्ति में वापस नहीं किया जा सकता है, तो इसे प्रतिरोध भार की ओर निर्देशित किया जा सकता है और गर्मी में परिवर्तित किया जा सकता है। आवश्यक क्षमता ब्रेकिंग ऊर्जा और परिचालन चक्र पर निर्भर करती है।
उच्च-शक्ति उपकरण आम तौर पर एक बड़े घटक पर निर्भर होने के बजाय कई प्रतिरोध तत्वों का उपयोग करते हैं। तत्वों को अलग-अलग खंडों में विभाजित किया जा सकता है और आवश्यक भार के अनुसार विभिन्न संयोजनों में जोड़ा जा सकता है।
इससे चरणबद्ध लोडिंग संभव हो जाती है. एक परीक्षण निचले स्तर पर शुरू हो सकता है और उत्तरोत्तर बढ़ सकता है, या कई परीक्षण स्थितियों की आवश्यकता होने पर चयनित अनुभागों को स्वतंत्र रूप से संचालित किया जा सकता है।
विद्युत व्यवस्था वोल्टेज, करंट, कुल शक्ति, प्रतिरोध मान और आवश्यक भार सीमा पर निर्भर करती है। प्रत्येक परियोजना पर एक ही कैबिनेट संरचना लागू नहीं की जा सकती।
परिचालन समय के साथ पावर रेटिंग पर भी विचार किया जाना चाहिए। एक इकाई जो कुछ मिनटों के लिए उच्च भार संभालती है, उसकी थर्मल आवश्यकताएं लगातार संचालित होने वाली इकाई से भिन्न होती हैं।
बार-बार परीक्षण पर भी विचार करने की आवश्यकता है। यहां तक कि जब प्रत्येक व्यक्तिगत परीक्षण अपेक्षाकृत छोटा होता है, तो पिछले चक्रों के दौरान जमा हुई गर्मी अगले चक्र के स्वीकार्य भार को प्रभावित कर सकती है।
सटीक चयन के लिए, परिचालन अवधि, पुनरावृत्ति अंतराल, परिवेश तापमान और आवश्यक भार को नाममात्र विद्युत रेटिंग के साथ निर्दिष्ट किया जाना चाहिए।
प्रतिरोध तत्वों द्वारा नष्ट की गई सभी विद्युत ऊर्जा अंततः ऊष्मा बन जाती है। इसलिए बाड़े को सुरक्षित परिचालन तापमान बनाए रखते हुए उस गर्मी को हटाने की एक उपयुक्त विधि की आवश्यकता होती है।
प्राकृतिक संवहन कुछ कम-शक्ति अनुप्रयोगों के लिए उपयुक्त हो सकता है। उच्च क्षमता वाले उपकरणों को मजबूर-वायु शीतलन की आवश्यकता हो सकती है, पंखे की क्षमता और वायु प्रवाह पथ अपेक्षित गर्मी उत्पादन से मेल खाते हैं।
कैबिनेट निर्माण में विद्युत इन्सुलेशन, घटक रिक्ति, टर्मिनल पहुंच, रखरखाव और आसपास के वातावरण को भी ध्यान में रखना होगा। बाहरी स्थापनाओं को नमी, धूल, तापमान भिन्नता और जंग के खिलाफ अतिरिक्त सुरक्षा की आवश्यकता हो सकती है।
| पैरामीटर | चयन पर विचार |
|---|---|
| रेटेड वोल्टेज | सिस्टम वोल्टेज और इन्सुलेशन आवश्यकताएँ |
| पावर लोड करें | प्रतिरोध असेंबली द्वारा अवशोषित की जाने वाली कुल शक्ति |
| प्रतिरोध | कुल प्रतिरोध और आवश्यक भार सीमा |
| साइकिल शुल्क | निरंतर, रुक-रुक कर, या छोटी अवधि का संचालन |
| शीतलक | प्राकृतिक संवहन या बलपूर्वक वायु शीतलन |
| लोड चरण | चयन योग्य प्रतिरोध अनुभागों की संख्या |
| इंस्टालेशन | इनडोर या आउटडोर स्थितियाँ और उपलब्ध स्थान |
| नियंत्रण | मैनुअल, कॉन्टैक्टर-आधारित, या रिमोट लोड स्विचिंग |
विभिन्न प्रतिरोध निर्माण विभिन्न विद्युत स्थितियों के लिए उपयुक्त होते हैं। एवायरवाउंड अवरोधकइसका उपयोग वहां किया जा सकता है जहां एक परिभाषित प्रतिरोध मान और उपयुक्त बिजली क्षमता की आवश्यकता होती है। एकएल्युमिनियम क्लैड रेसिस्टरउपयोगी ताप-स्थानांतरण पथ के साथ एक कॉम्पैक्ट धातु-आधारित निर्माण प्रदान करता है।
A दशक प्रतिरोध बॉक्सएक भिन्न प्रकार के कार्य के लिए अभिप्रेत है। इसके चयन योग्य प्रतिरोध मान इसे उच्च-शक्ति लोड ऑपरेशन के बजाय प्रयोगशाला परीक्षण, अंशांकन और सर्किट विकास के लिए उपयोगी बनाते हैं।
कैबिनेट असेंबली के लिए, कुल विद्युत भार, थर्मल स्थितियों और स्थापना व्यवस्था के साथ-साथ व्यक्तिगत तत्वों के चयन पर विचार किया जाना चाहिए।
एक संपूर्ण औद्योगिक विद्युत प्रणाली में कई प्रकार के घटक शामिल हो सकते हैं, जिनमें से प्रत्येक का एक विशिष्ट विद्युत कार्य होता है। एक अवरोधक विद्युत ऊर्जा को नष्ट कर सकता है या वर्तमान नियंत्रण प्रदान कर सकता है, जबकि एक रिएक्टर वर्तमान और बिजली-गुणवत्ता के मुद्दों को प्रबंधित करने में मदद करने के लिए आगमनात्मक प्रतिबाधा का परिचय देता है।
A फ़िल्टरअवांछित विद्युत शोर, हार्मोनिक्स, या उच्च आवृत्ति घटकों को कम करने के लिए उपयोग किया जाता है। मोटर-ड्राइव सिस्टम में, एक ब्रेकिंग यूनिट प्रतिरोध भार तक पहुंचने से पहले पुनर्जीवित ऊर्जा के पथ को नियंत्रित कर सकती है।
ड्यूफ्यू इलेक्ट्रिक औद्योगिक विद्युत उपकरणों के लिए पावर इलेक्ट्रॉनिक्स घटकों का विकास और निर्माण करता है। इसकी उत्पाद श्रृंखला में प्रतिरोध उत्पाद, ब्रेकिंग इकाइयां, रिएक्टर, फिल्टर और संबंधित पावर-नियंत्रण घटक शामिल हैं।
ओईएम और परियोजना-आधारित अनुप्रयोगों के लिए, आवश्यक वोल्टेज, शक्ति, प्रतिरोध, कर्तव्य चक्र, शीतलन विधि, कैबिनेट आयाम, कनेक्शन और नियंत्रण व्यवस्था के अनुसार विशिष्टताओं की समीक्षा की जा सकती है। यह विद्युत विन्यास को वास्तविक उपकरण और परीक्षण स्थितियों से मेल खाने की अनुमति देता है।
ड्यूफ्यू इलेक्ट्रिक चीन में एक निर्माता और आपूर्तिकर्ता है जो उपकरण निर्माताओं, वितरकों, सिस्टम इंटीग्रेटर्स और औद्योगिक उपयोगकर्ताओं को सेवा प्रदान करता है। कंपनी प्रासंगिक उत्पादों और अनुपालन आवश्यकताओं के लिए आईएसओ और सीई प्रमाणन रखती है।
सामान्य अनुप्रयोगों में जनरेटर, यूपीएस सिस्टम, बैटरी, ऊर्जा भंडारण उपकरण, इनवर्टर, बिजली आपूर्ति और चयनित मोटर-ड्राइव सिस्टम शामिल हैं। आवश्यक कॉन्फ़िगरेशन उपकरण की क्षमता और परीक्षण स्थितियों पर निर्भर करता है।
हाँ। एकाधिक प्रतिरोध अनुभागों को अलग-अलग लोड चरणों के रूप में डिज़ाइन किया जा सकता है, जिससे ऑपरेटर को विभिन्न लोड स्तरों का चयन करने की अनुमति मिलती है। स्विचिंग विधि विद्युत रेटिंग और नियंत्रण आवश्यकताओं पर निर्भर करती है।
लंबे समय तक संचालन से अधिक संचित ऊष्मा उत्पन्न होती है और इसलिए अधिक तापीय क्षमता की आवश्यकता होती है। उपयुक्त रेटिंग निर्धारित करते समय परीक्षण की अवधि, पुनरावृत्ति आवृत्ति, शीतलन की स्थिति और परिवेश के तापमान पर विचार किया जाना चाहिए।
यह आम तौर पर तब माना जाता है जब प्रतिरोध तत्वों द्वारा उत्पन्न गर्मी प्राकृतिक संवहन द्वारा प्रभावी ढंग से दूर की जा सकने वाली गर्मी से अधिक हो जाती है। आवश्यक वायु प्रवाह बिजली स्तर, बाड़े के डिजाइन, संचालन समय और परिवेश की स्थितियों पर निर्भर करता है।
उपयोगी जानकारी में वोल्टेज, करंट, लोड पावर, प्रतिरोध, परीक्षण अवधि, कर्तव्य चक्र, लोड चरण, स्थापना वातावरण, उपलब्ध कैबिनेट आयाम, शीतलन की स्थिति और नियंत्रण आवश्यकताएं शामिल हैं। उपकरण मॉडल और इच्छित परीक्षण प्रक्रिया तकनीकी मूल्यांकन में भी मदद कर सकती है।
