हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।

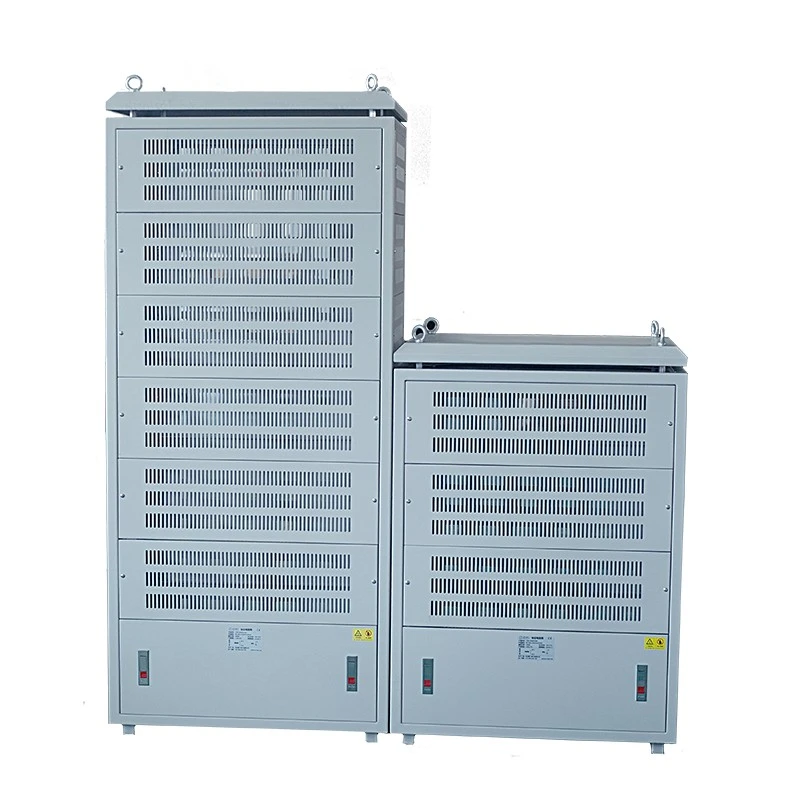

ड्यूफ्यू इलेक्ट्रिक ट्यूबलर रेसिस्टर कैबिनेट को मुख्य हीटिंग घटकों के रूप में सीलबंद स्टेनलेस स्टील ट्यूबलर रेसिस्टर तत्वों का उपयोग करके इन चुनौतियों को हल करने के लिए डिज़ाइन किया गया है।
प्रतिरोध तार को स्टेनलेस स्टील ट्यूब के अंदर सटीक रूप से लपेटा जाता है और उच्च घनत्व वाले मैग्नीशियम ऑक्साइड इन्सुलेशन सामग्री से भरा जाता है, जिससे एक सीलबंद हीटिंग संरचना बनती है:
-बेहतर पर्यावरण संरक्षण
- बेहतर यांत्रिक शक्ति
- स्थिर प्रतिरोध प्रदर्शन
- समान ताप वितरण
कई ट्यूबलर प्रतिरोधी तत्वों को स्टेनलेस स्टील प्रवाहकीय संरचनाओं के माध्यम से प्रतिरोधी परतों में इकट्ठा किया जाता है, जबकि तांबे के बसबार एक पूर्ण उच्च-शक्ति प्रतिरोधी प्रणाली बनाने के लिए प्रत्येक परत को जोड़ते हैं।
कैबिनेट समर्थन करती है:
| पैरामीटर | विनिर्देश |
|---|---|
| पावर रेंज | 20KW-500KW |
| कार्यशील वोल्टेज | ≤3000V |
| प्रतिरोध सीमा | 0.01Ω-1KΩ |
| प्रतिरोध सटीकता | ±3% / ±5% / ±10% |
ड्यूफ्यू इलेक्ट्रिक इसके अनुसार अनुकूलित कॉन्फ़िगरेशन प्रदान करता है:
- बिजली की आवश्यकताएं
- प्रतिरोध मूल्य
- वोल्टेज स्तर
- स्थापना वातावरण
- शीतलन आवश्यकताएँ
- कैबिनेट आयाम
लंबे समय तक संचालन के दौरान पारंपरिक खुले प्रतिरोधी तत्व नमी, धूल और संक्षारक वातावरण से प्रभावित हो सकते हैं।
ड्यूफ्यू ट्यूबलर अवरोधक तत्व आंतरिक प्रतिरोध तारों को पर्यावरणीय जोखिम से बचाने के लिए एक सीलबंद स्टेनलेस स्टील ट्यूब संरचना का उपयोग करते हैं।
मैग्नीशियम ऑक्साइड इन्सुलेशन फिलिंग प्रदान करता है:
- विद्युत इन्सुलेशन
- कुशल तापीय चालकता
- स्थिर गर्मी हस्तांतरण
- नमी का प्रभाव कम होना
उजागर प्रतिरोधक संरचनाओं की तुलना में, ट्यूबलर प्रतिरोधक इसके लिए बेहतर विश्वसनीयता प्रदान करते हैं:
- आउटडोर उपकरण
- तटीय अनुप्रयोग
- भारी औद्योगिक प्रणालियाँ
- उच्च धूल वाला वातावरण
| तुलना मद | ट्यूबलर रेसिस्टर कैबिनेट | पारंपरिक अवरोधक संरचना |
|---|---|---|
| पर्यावरण संरक्षण | सीलबंद स्टेनलेस स्टील ट्यूब आंतरिक घटकों की सुरक्षा करती है | नमी, धूल और संदूषण के प्रति अधिक संवेदनशील |
| यांत्रिक शक्ति | कंपन प्रतिरोध के साथ उच्च शक्ति धातु ट्यूब संरचना | यांत्रिक प्रभाव से कम सुरक्षा |
| गर्मी का हस्तांतरण | ट्यूबलर संरचना के माध्यम से समान तापीय संचालन | असमान तापन का अधिक जोखिम |
| सेवा स्थिरता | निरंतर औद्योगिक संचालन के लिए उपयुक्त | वातावरण से प्रदर्शन अधिक प्रभावित होता है |
| विशिष्ट अनुप्रयोग | बंदरगाह, खनन, रासायनिक संयंत्र, भारी उपकरण | सामान्य इनडोर अनुप्रयोग |
कठोर परिस्थितियों में स्थिर संचालन की आवश्यकता वाले अनुप्रयोगों के लिए, ट्यूबलर रेसिस्टर तकनीक अधिक विश्वसनीय समाधान प्रदान करती है।
| मांग | अनुशंसित विन्यास |
|---|---|
| बाहरी स्थापना | उन्नत सुरक्षा डिज़ाइन के साथ सीलबंद ट्यूबलर अवरोधक |
| उच्च आर्द्रता वाला वातावरण | नमी प्रतिरोधी संरचना के साथ स्टेनलेस स्टील ट्यूबलर तत्व |
| भारी कंपन उपकरण | प्रबलित कैबिनेट संरचना और यांत्रिक सुरक्षा |
| सतत संचालन | अनुकूलित वायु प्रवाह और थर्मल प्रबंधन डिजाइन |
| अनुकूलित प्रतिरोध आवश्यकता | एकाधिक ट्यूबलर प्रतिरोधी संयोजन |
क्रेन, खनन प्रणाली और बड़ी ड्राइव प्रणाली सहित भारी औद्योगिक उपकरण, अक्सर निरंतर कंपन और यांत्रिक तनाव के तहत काम करते हैं। ड्यूफ्यू ट्यूबलर रेसिस्टर तत्वों को मांग वाले वातावरण में स्थायित्व में सुधार के लिए स्टेनलेस स्टील ट्यूब निर्माण, एकीकृत सीलबंद संरचनाओं और मजबूत यांत्रिक सुरक्षा के साथ डिजाइन किया गया है।
यह मजबूत संरचना उपकरण कंपन, यांत्रिक प्रभाव और परिवहन तनाव के कारण होने वाली विफलताओं को कम करने में मदद करती है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त हो जाती है जहां लंबी सेवा जीवन और परिचालन विश्वसनीयता की आवश्यकता होती है।
असमान तापमान वितरण प्रतिरोधक की उम्र बढ़ने में तेजी ला सकता है और दीर्घकालिक संचालन के दौरान प्रतिरोध स्थिरता को प्रभावित कर सकता है। ट्यूबलर रेसिस्टर डिज़ाइन उच्च तापीय चालकता धातु ट्यूबों, मैग्नीशियम ऑक्साइड गर्मी हस्तांतरण सामग्री और अनुकूलित वायु प्रवाह व्यवस्था के माध्यम से थर्मल प्रदर्शन में सुधार करता है।
कैबिनेट के अंदर, प्रत्येक अवरोधक परत को गर्मी संचय को कम करने और अधिक समान तापमान वितरण प्राप्त करने के लिए स्वतंत्र वायु प्रवाह स्थान के साथ डिज़ाइन किया गया है, जो निरंतर संचालन के दौरान स्थिर प्रतिरोध मूल्यों को बनाए रखने में मदद करता है।
ड्यूफ्यू ट्यूबलर रेसिस्टर कैबिनेट रखरखाव दक्षता और सिस्टम विश्वसनीयता में सुधार के लिए एक स्तरित रेसिस्टर असेंबली डिज़ाइन को अपनाता है।
प्रत्येक अवरोधक परत में आसान दोष अलगाव और सरलीकृत रखरखाव का समर्थन करने के लिए स्वतंत्र प्रवाहकीय कनेक्शन, समर्पित वायु प्रवाह पथ और तापमान निगरानी शामिल है।
जब एक अवरोधक अनुभाग को निरीक्षण की आवश्यकता होती है, तो पूरे कैबिनेट को हटाए बिना प्रभावित मॉड्यूल पर रखरखाव किया जा सकता है, जिससे उपकरण डाउनटाइम को कम करने में मदद मिलती है।
पूरी तरह से सील की गई धातु ट्यूब संरचना नमी, धूल और तेल प्रदूषण से सुरक्षा प्रदान करती है, जो इसे औद्योगिक वातावरण की मांग के लिए उपयुक्त बनाती है।
उच्च-घनत्व मैग्नीशियम ऑक्साइड इन्सुलेशन फिलिंग का उपयोग थर्मल चालन में सुधार करता है, ओवरहीटिंग के जोखिम को कम करता है, और निरंतर संचालन के दौरान स्थिर अवरोधक प्रदर्शन का समर्थन करता है।
स्टेनलेस स्टील ट्यूब निर्माण और उन्नत कंपन प्रतिरोध के साथ, प्रतिरोधी संरचना भारी औद्योगिक उपकरण और कठोर परिचालन स्थितियों के लिए उपयुक्त है।
एकाधिक ट्यूबलर प्रतिरोधी संयोजनों को एप्लिकेशन आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है, जो 500 किलोवाट तक की बिजली क्षमता और अनुकूलित प्रतिरोध मूल्यों का समर्थन करता है।
कैबिनेट मानक IP20/IP23 सुरक्षा ग्रेड के साथ उपलब्ध है, जबकि विशिष्ट परियोजना आवश्यकताओं के अनुसार उच्च सुरक्षा स्तर प्रदान किया जा सकता है।
ड्यूफ्यू इलेक्ट्रिक ट्यूबलर रेसिस्टर कैबिनेट को उन औद्योगिक प्रणालियों के लिए डिज़ाइन किया गया है, जिन्हें मांग वाली परिचालन स्थितियों के तहत विश्वसनीय रेसिस्टर प्रदर्शन की आवश्यकता होती है।
| आवेदन | विशिष्ट उपकरण | पर्यावरणीय चुनौतियाँ | ट्यूबलर रेसिस्टर के लाभ |
|---|---|---|---|
| बंदरगाह एवं समुद्री उपकरण | पोर्ट क्रेन, लिफ्टिंग सिस्टम, तटीय उपकरण | नमक स्प्रे, नमी, कंपन | संक्षारण प्रतिरोध और यांत्रिक स्थायित्व |
| खनन उपकरण | उत्थापन प्रणाली, हेवी-ड्यूटी ड्राइव | धूल, कंपन, निरंतर संचालन | सीलबंद संरचना और स्थिर प्रदर्शन |
| रसायन उद्योग | उत्पादन लाइनें, औद्योगिक ड्राइव सिस्टम | नमी और संदूषण | बेहतर पर्यावरण संरक्षण |
| ऊर्जा भंडारण परीक्षण | आउटडोर परीक्षण स्टेशन, बिजली प्रणालियाँ | तापमान में परिवर्तन और लंबी अवधि का संचालन | स्थिर थर्मल प्रदर्शन |
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का प्रकार | ट्यूबलर रेसिस्टर कैबिनेट |
| गर्म करने वाला तत्व | स्टेनलेस स्टील ट्यूबलर प्रतिरोधी |
| पावर रेंज | 20KW-500KW |
| कार्यशील वोल्टेज | ≤3000V |
| प्रतिरोध सीमा | 0.01Ω-1KΩ |
| प्रतिरोध सटीकता | ±3% / ±5% / ±10% |
| संरक्षण ग्रेड | आईपी20/आईपी23 |
| तापमान गुणांक | ≤300 पीपीएम/℃ |
| ज्वाला मंदक ग्रेड | UL94V-2 |
| संदर्भ मानक | जीबी-5792 |
उदाहरण: CRC 100KW 2.7R J
| कोड | विवरण |
|---|---|
| सीआरसी | ट्यूबलर रेसिस्टर कैबिनेट |
| 100 किलोवाट | मूल्यांकित शक्ति |
| 2.7आर | रेटेड प्रतिरोध |
| J | प्रतिरोध सटीकता (K=±10%, J=±5%, H=±3%) |
ड्यूफ्यू इलेक्ट्रिक डिलीवरी से पहले विश्वसनीय उत्पाद प्रदर्शन सुनिश्चित करने के लिए इलेक्ट्रिकल और मैकेनिकल सत्यापन करता है।
| परीक्षण आइटम | परीक्षण की स्थिति | प्रदर्शन |
|---|---|---|
| ढांकता हुआ ताकत | 2500VAC/50Hz/60S | रिसाव धारा ≤10mA |
| इन्सुलेशन प्रतिरोध | 1000VDC | ≥100MΩ |
| कम समय का अधिभार | 10 गुना रेटेड पावर 5एस | कोई प्रत्यक्ष क्षति नहीं |
| दीर्घकालिक भार जीवन | चक्र संचालन | >9000 घंटे |
| नम ताप परीक्षण | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0.05Ω) |
| तापमान चक्र | -55℃,55℃,155℃ चक्र | △R≤±(2%R+0.05Ω) |
| गर्मी प्रतिरोध | 350℃/2h | कोई स्पष्ट क्षति नहीं |
| परीक्षण आइटम | स्थिति | प्रदर्शन |
|---|---|---|
| टर्मिनल ताकत | 45एन/30एस | कोई ढीलापन नहीं |
| कंपन प्रतिरोध | 5-200Hz,1g,98m/S² | कोई संरचनात्मक क्षति नहीं |
ट्यूबलर रेसिस्टर कैबिनेट का चयन करने से पहले, ग्राहकों को ऑपरेटिंग वातावरण, विद्युत आवश्यकताओं और स्थापना स्थितियों पर विचार करना चाहिए ताकि यह सुनिश्चित हो सके कि रेसिस्टर कॉन्फ़िगरेशन वास्तविक एप्लिकेशन से मेल खाता है।
चयन में विभिन्न औद्योगिक परिस्थितियों में विश्वसनीय संचालन सुनिश्चित करने के लिए स्थापना स्थान, नमी की स्थिति, धूल या संक्षारक जोखिम और कंपन आवश्यकताओं पर विचार करना चाहिए।
उपयुक्त अवरोधक विन्यास निर्धारित करने के लिए रेटेड पावर, कार्यशील वोल्टेज, प्रतिरोध मान और कर्तव्य चक्र सहित प्रमुख विद्युत मापदंडों की आवश्यकता होती है।
उचित स्थापना और सुविधाजनक संचालन प्राप्त करने के लिए कैबिनेट आयाम, शीतलन विधि, केबल कनेक्शन दिशा और रखरखाव स्थान पर विचार किया जाना चाहिए।
ड्यूफ्यू इलेक्ट्रिक इन मापदंडों का मूल्यांकन करता है और वास्तविक अनुप्रयोग स्थितियों के आधार पर उपयुक्त ट्यूबलर रेसिस्टर कॉन्फ़िगरेशन की सिफारिश करता है।
ड्यूफ्यू इलेक्ट्रिक चीन में एक पेशेवर पावर इलेक्ट्रॉनिक्स घटक निर्माता है, जो विश्वसनीय औद्योगिक प्रतिरोधी समाधान प्रदान करने के लिए प्रतिरोधी विनिर्माण, कैबिनेट असेंबली, विद्युत परीक्षण और अनुकूलित इंजीनियरिंग सहायता को एकीकृत करता है।
विनिर्माण प्रक्रिया में स्थिर उत्पाद प्रदर्शन सुनिश्चित करने के लिए सटीक प्रतिरोध तार वाइंडिंग, मैग्नीशियम ऑक्साइड भरना, स्टेनलेस स्टील ट्यूब सीलिंग, विद्युत प्रदर्शन परीक्षण और कैबिनेट एकीकरण शामिल है।
सटीक वाइंडिंग तकनीक सटीक प्रतिरोध मान और सुसंगत विद्युत प्रदर्शन सुनिश्चित करती है।
उच्च गुणवत्ता वाली मैग्नीशियम ऑक्साइड फिलिंग स्थिर संचालन के लिए विद्युत इन्सुलेशन और कुशल तापीय चालकता प्रदान करती है।
सीलबंद स्टेनलेस स्टील ट्यूब संरचना कठोर औद्योगिक वातावरण के खिलाफ यांत्रिक शक्ति और सुरक्षा में सुधार करती है।
परीक्षण प्रक्रियाएं अंतिम असेंबली से पहले प्रतिरोध सटीकता, इन्सुलेशन प्रदर्शन और परिचालन विश्वसनीयता को सत्यापित करती हैं।
कैबिनेट एकीकरण में प्रतिरोधी परत स्थापना, प्रवाहकीय कनेक्शन असेंबली, तापमान संरक्षण स्थापना और पूर्ण संरचनात्मक असेंबली शामिल है।
शिपमेंट से पहले, प्रत्येक कैबिनेट का प्रतिरोध मूल्य सटीकता, विद्युत कनेक्शन विश्वसनीयता, यांत्रिक असेंबली गुणवत्ता और उत्पाद विनिर्देशों के अनुपालन के लिए निरीक्षण किया जाता है।
ड्यूफ्यू इलेक्ट्रिक विश्वसनीय उत्पाद प्रदर्शन और सुसंगत विनिर्माण मानकों को सुनिश्चित करने के लिए संरचित गुणवत्ता नियंत्रण प्रक्रियाओं का पालन करता है।
गुणवत्ता दस्तावेजों में ISO9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन, CE प्रमाणीकरण, उत्पाद परीक्षण रिपोर्ट और फैक्टरी निरीक्षण रिकॉर्ड शामिल हैं।
तकनीकी दस्तावेज़ और गुणवत्ता रिपोर्ट विशिष्ट परियोजना आवश्यकताओं के अनुसार प्रदान की जा सकती हैं।
ड्यूफ्यू इलेक्ट्रिक सुरक्षित डिलीवरी और सुचारू स्थापना सुनिश्चित करने के लिए औद्योगिक परिवहन आवश्यकताओं के अनुसार ट्यूबलर रेसिस्टर कैबिनेट तैयार करता है।
पैकेजिंग में निर्यात-मानक पैकेजिंग, नमी संरक्षण, आंतरिक सुदृढीकरण और उत्पाद पहचान लेबल शामिल हैं।
शिपमेंट से पहले, इंजीनियर डिलीवरी के बाद कुशल स्थापना का समर्थन करने के लिए कैबिनेट आयाम, वजन, उठाने के बिंदु और स्थापना आवश्यकताओं जैसे महत्वपूर्ण विवरणों की पुष्टि करते हैं।
ट्यूबलर रेसिस्टर्स नमी, धूल, जंग और कंपन के खिलाफ बेहतर सुरक्षा के साथ एक सीलबंद स्टेनलेस स्टील संरचना का उपयोग करते हैं, जो उन्हें औद्योगिक वातावरण की मांग के लिए उपयुक्त बनाता है।
हाँ। सुरक्षा कॉन्फ़िगरेशन, कैबिनेट संरचना और कूलिंग डिज़ाइन को विभिन्न स्थापना स्थितियों और पर्यावरणीय आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
हाँ। ड्यूफ्यू इलेक्ट्रिक विशिष्ट अनुप्रयोग आवश्यकताओं के अनुसार बिजली, प्रतिरोध, वोल्टेज, कैबिनेट आयाम और स्थापना संरचनाओं के अनुकूलन का समर्थन करता है।
इसका उपयोग आमतौर पर बंदरगाहों, खनन उपकरण, रासायनिक उत्पादन प्रणालियों, भारी मशीनरी, ऊर्जा भंडारण परीक्षण सुविधाओं और अन्य औद्योगिक अनुप्रयोगों में किया जाता है।
सीलबंद स्टेनलेस स्टील ट्यूब स्थिर थर्मल ट्रांसफर, मजबूत यांत्रिक सुरक्षा और कठोर परिचालन स्थितियों के तहत विश्वसनीय प्रदर्शन प्रदान करते हुए आंतरिक घटकों की सुरक्षा करती है।
हाँ। डिज़ाइन अनुकूलित थर्मल प्रबंधन, वायु प्रवाह डिज़ाइन और विश्वसनीय घटक सुरक्षा के माध्यम से निरंतर औद्योगिक संचालन का समर्थन करता है।
ग्राहकों को बिजली रेटिंग, वोल्टेज, प्रतिरोध मूल्य, ऑपरेटिंग वातावरण, कर्तव्य चक्र और स्थापना आवश्यकताओं सहित मुख्य एप्लिकेशन विवरण प्रदान करना चाहिए।
हाँ। विशिष्ट परियोजना आवश्यकताओं के अनुसार विशिष्टताएँ, परीक्षण रिकॉर्ड और गुणवत्ता दस्तावेज़ प्रदान किए जा सकते हैं।
ट्यूबलर रेसिस्टर कैबिनेट एक अनुकूलित रेसिस्टर समाधान है जिसे विभिन्न विद्युत और पर्यावरणीय आवश्यकताओं वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है।
ड्यूफ्यू इलेक्ट्रिक बिजली रेटिंग, वोल्टेज आवश्यकताओं, प्रतिरोध कॉन्फ़िगरेशन, ऑपरेटिंग वातावरण और स्थापना स्थितियों के आधार पर समाधान प्रदान करता है।
अपनी परियोजना आवश्यकताओं को जमा करें और ड्यूफ्यू इलेक्ट्रिक इंजीनियर एक उपयुक्त अवरोधक कॉन्फ़िगरेशन और कैबिनेट डिजाइन की सिफारिश करेंगे।
