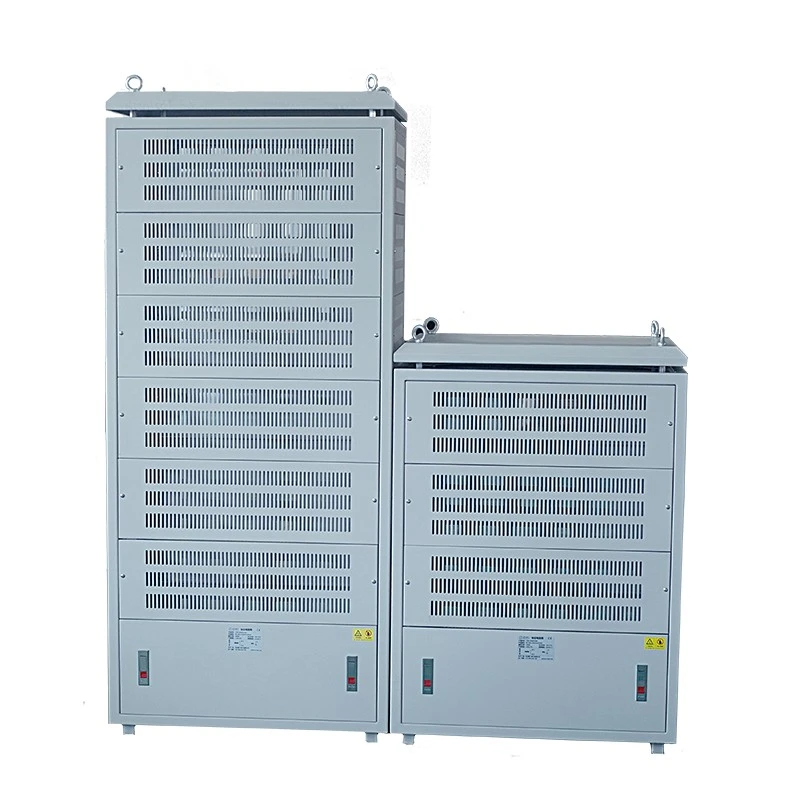

ड्यूफ्यू इलेक्ट्रिक कोरगेटेड रेसिस्टर कैबिनेट एक फ्लोर-माउंटेड हाई-पावर रेसिस्टर असेंबली है जिसे स्थिर और कुशल विद्युत ऊर्जा अपव्यय की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है।
पारंपरिक प्रतिरोधी बक्से के विपरीत, कैबिनेट एक मॉड्यूलर बहु-परत संरचना को अपनाता है, जहां कई नालीदार प्रतिरोधी इकाइयां स्टेनलेस स्टील प्रवाहकीय सलाखों और तांबे बसबारों के माध्यम से जुड़ी होती हैं। यह डिज़ाइन बिजली विस्तार क्षमता, गर्मी वितरण, रखरखाव दक्षता और परिचालन विश्वसनीयता में सुधार करता है।
अवरोधक कैबिनेट समर्थन करता है:
- रेटेड पावर: 20KW-500KW
- कार्यशील वोल्टेज: ≤3000V
- प्रतिरोध सीमा: 0.01Ω-1KΩ
- कस्टम प्रतिरोध मान और कैबिनेट कॉन्फ़िगरेशन
- प्राकृतिक शीतलन या मजबूर वायु शीतलन विकल्प
नालीदार प्रतिरोधी कैबिनेट औद्योगिक ब्रेकिंग सिस्टम के लिए डिज़ाइन किया गया है जिसके लिए मांग वाली कामकाजी परिस्थितियों में उच्च क्षमता ऊर्जा अवशोषण और स्थिर संचालन की आवश्यकता होती है। 20KW से 500KW तक की पावर रेटिंग के साथ, यह मध्यम और उच्च वोल्टेज इन्वर्टर सिस्टम, बार-बार ब्रेकिंग चक्र और उच्च-ऊर्जा डिस्चार्ज अनुप्रयोगों के लिए उपयुक्त है।
प्रबलित कॉपर बसबार कनेक्शन ऑपरेशन के दौरान बिजली के नुकसान को कम करते हुए करंट ले जाने की क्षमता में सुधार करता है, जिससे क्रेन लिफ्टिंग सिस्टम, पोर्ट हैंडलिंग उपकरण, खनन मशीनरी, स्टील उत्पादन लाइनों और बड़े मोटर ड्राइव सिस्टम जैसे भारी-भरकम वातावरण में विश्वसनीय प्रदर्शन बनाए रखने में मदद मिलती है।
सिस्टम की विश्वसनीयता में सुधार और रखरखाव को सरल बनाने के लिए ड्यूफ्यू इलेक्ट्रिक एक मॉड्यूलर मल्टी-लेयर संरचना को अपनाता है। प्रत्येक अवरोधक परत को स्वतंत्र विद्युत कनेक्शन, समर्पित एयरफ्लो चैनल और व्यक्तिगत दोष अलगाव क्षमता के साथ डिज़ाइन किया गया है, जो तकनीशियनों को संपूर्ण सिस्टम को प्रभावित किए बिना विशिष्ट अनुभागों का निरीक्षण करने या बदलने की अनुमति देता है।
मॉड्यूलर डिज़ाइन लचीली क्षमता विस्तार विकल्प भी प्रदान करता है, जो विभिन्न बिजली आवश्यकताओं, ब्रेकिंग चक्र और भविष्य के सिस्टम अपग्रेड के अनुसार प्रतिरोधी कॉन्फ़िगरेशन को समायोजित करने में सक्षम बनाता है। पारंपरिक प्रतिरोधी बक्से की तुलना में, यह संरचना रखरखाव डाउनटाइम को कम करने और उपकरण उपलब्धता में सुधार करने में मदद करती है।
नालीदार अवरोधक तत्व परजीवी अधिष्ठापन को कम करने और उच्च गति ब्रेकिंग संचालन के दौरान गतिशील प्रतिक्रिया में सुधार करने के लिए एक अनुकूलित घुमावदार संरचना को अपनाता है। यह डिज़ाइन विद्युत चुम्बकीय हस्तक्षेप को कम करने, वोल्टेज स्पाइक प्रभाव को कम करने और इन्वर्टर-आधारित ड्राइव सिस्टम के लिए अधिक संतुलित वर्तमान वितरण प्रदान करने में मदद करता है।
बेहतर विद्युत स्थिरता के साथ, कम-प्रेरकत्व संरचना परिवर्तनीय आवृत्ति ड्राइव, पुनर्योजी ब्रेकिंग सिस्टम और उच्च-शक्ति मोटर नियंत्रण अनुप्रयोगों के लिए उपयुक्त है जहां तेज़ ऊर्जा अवशोषण और विश्वसनीय सुरक्षा की आवश्यकता होती है।
उच्च-शक्ति प्रतिरोधी प्रणालियाँ ऊर्जा निर्वहन के दौरान काफी गर्मी उत्पन्न करती हैं, जिससे निरंतर संचालन के लिए प्रभावी थर्मल प्रबंधन आवश्यक हो जाता है। ड्यूफ्यू इलेक्ट्रिक लंबी अवधि के ब्रेकिंग चक्र के दौरान स्थिर तापमान प्रदर्शन बनाए रखने के लिए कैबिनेट एयरफ्लो चैनलों और गर्मी अपव्यय संरचनाओं को अनुकूलित करता है।
शीतलन प्रणाली को प्राकृतिक वेंटिलेशन, औद्योगिक प्रशंसकों का उपयोग करके मजबूर वायु शीतलन, या कर्तव्य चक्र और स्थापना स्थितियों के अनुसार अनुकूलित शीतलन समाधान के साथ कॉन्फ़िगर किया जा सकता है। बड़े वेंटिलेशन चैनल, समान गर्मी वितरण और वैकल्पिक धूल संरक्षण संरचनाएं स्थानीय ओवरहीटिंग जोखिमों को कम करने और दीर्घकालिक परिचालन विश्वसनीयता में सुधार करने में मदद करती हैं।
नालीदार प्रतिरोधी कैबिनेट में मुख्य रूप से शामिल हैं:
| अवयव | समारोह |
|---|---|
| नालीदार तार घाव प्रतिरोधी | विद्युत ऊर्जा को ऊष्मा ऊर्जा में परिवर्तित करता है |
| स्टेनलेस स्टील प्रवाहकीय बार | यांत्रिक सहायता और विद्युत कनेक्शन प्रदान करता है |
| कॉपर बसबार | उच्च-वर्तमान संचरण सुनिश्चित करता है |
| कैबिनेट संलग्नक | सुरक्षा और स्थापना संरचना प्रदान करता है |
| शीतलन प्रणाली | ऑपरेशन के दौरान उत्पन्न गर्मी को दूर करता है |
| तापमान संरक्षण उपकरण | ज़्यादा गरम होने से होने वाले नुकसान को रोकता है |
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का प्रकार | नालीदार प्रतिरोधी कैबिनेट |
| मूल्यांकित शक्ति | 20KW-500KW |
| कार्यशील वोल्टेज | ≤3000V |
| प्रतिरोध सीमा | 0.01Ω-1KΩ |
| प्रतिरोध सटीकता | ±3%, ±5%, ±10% |
| संरक्षण ग्रेड | IP20/IP23 वैकल्पिक |
| तापमान गुणांक | ≤300 पीपीएम/℃ |
| ज्वाला मंदक ग्रेड | यूएल 94वी-2 |
| मानक | जीबी-5792 |
| ठंडा करने की विधि | प्राकृतिक शीतलन/बलपूर्वक वायु शीतलन |
उदाहरण: CRC 100KW 2.7R J
| कोड | विवरण |
|---|---|
| सीआरसी | नालीदार प्रतिरोधी कैबिनेट |
| 100 किलोवाट | मूल्यांकित शक्ति |
| 2.7आर | रेटेड प्रतिरोध |
| J | प्रतिरोध सहनशीलता (K=±10%, J=±5%, H=±3%) |
| प्रदर्शन मद | परीक्षण की स्थिति | मांग |
|---|---|---|
| ढांकता हुआ ताकत | 2500VAC / 50Hz / 60S | रिसाव धारा ≤10mA |
| इन्सुलेशन प्रतिरोध | 1000VDC | ≥100MΩ |
| कम समय का अधिभार | 10 गुना रेटेड पावर/5एस | कोई प्रत्यक्ष क्षति नहीं |
| दीर्घकालिक भार जीवन | 10S डिस्चार्ज, 90S अंतराल चक्र | >9000 घंटे |
| नम ताप परीक्षण | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0.05Ω) |
| तापमान चक्र | -55℃/55℃/155℃ | कोई असामान्य क्षति नहीं |
| प्रदर्शन मद | परीक्षण की स्थिति | मांग |
|---|---|---|
| टर्मिनल ताकत | 45एन/30एस | कोई ढीलापन या क्षति नहीं |
| कंपन प्रतिरोध | 5-200 हर्ट्ज, 1 ग्रा | कोई संरचनात्मक क्षति नहीं |
| सोल्डर ताप प्रतिरोध | 350±5℃ / 3एस | कोई असामान्य परिवर्तन नहीं |
| मिलाप की | 235±5℃/5एस | कवरेज >95% |
उपयुक्त ब्रेकिंग अवरोधक समाधान का चयन करने के लिए विद्युत मापदंडों, ब्रेकिंग स्थितियों और स्थापना आवश्यकताओं के व्यापक मूल्यांकन की आवश्यकता होती है। ड्यूफ्यू इलेक्ट्रिक एक उपयुक्त अवरोधक कॉन्फ़िगरेशन की सिफारिश करने के लिए वास्तविक एप्लिकेशन वातावरण का विश्लेषण करता है जो सिस्टम प्रदर्शन आवश्यकताओं से मेल खाता है।
अवरोधक कॉन्फ़िगरेशन को मोटर पावर रेटिंग, इन्वर्टर मॉडल, डीसी बस वोल्टेज और रेटेड वर्तमान सहित कुंजी ड्राइव सिस्टम पैरामीटर के अनुसार चुना जाना चाहिए। ये कारक ब्रेकिंग सिस्टम के साथ आवश्यक ऊर्जा अवशोषण क्षमता और विद्युत अनुकूलता निर्धारित करते हैं।
विभिन्न अनुप्रयोग अलग-अलग ब्रेकिंग ऊर्जा स्तर उत्पन्न करते हैं। महत्वपूर्ण विचारों में ब्रेकिंग आवृत्ति, ब्रेकिंग अवधि, मंदी के दौरान उत्पन्न ऊर्जा और कर्तव्य चक्र आवश्यकताएं शामिल हैं। लगातार त्वरण और मंदी वाले अनुप्रयोगों के लिए आमतौर पर उच्च तापीय क्षमता और अधिक विश्वसनीय शीतलन प्रदर्शन की आवश्यकता होती है।
सिस्टम सुरक्षा कार्यों को प्रभावित किए बिना प्रभावी ऊर्जा अपव्यय सुनिश्चित करने के लिए प्रतिरोध मान को इन्वर्टर विनिर्देशों, आवश्यक ब्रेकिंग टॉर्क और अधिकतम स्वीकार्य वर्तमान से मेल खाना चाहिए।
स्थापना की स्थितियाँ सीधे कैबिनेट संरचना और शीतलन डिजाइन को प्रभावित करती हैं। चयन के दौरान इनडोर या आउटडोर इंस्टॉलेशन, परिवेश का तापमान, वेंटिलेशन की स्थिति और सुरक्षा आवश्यकताओं जैसे कारकों पर विचार किया जाना चाहिए।
इन एप्लिकेशन मापदंडों के आधार पर, ड्यूफ्यू इलेक्ट्रिक ग्राहकों को विभिन्न औद्योगिक ब्रेकिंग सिस्टम के लिए उपयुक्त अवरोधक कॉन्फ़िगरेशन का चयन करने में मदद करने के लिए अनुकूलित इंजीनियरिंग सहायता प्रदान करता है।
ड्यूफ्यू इलेक्ट्रिक नालीदार रेसिस्टर कैबिनेट को विश्वसनीय ऊर्जा अवशोषण और स्थिर ब्रेकिंग प्रदर्शन की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसका उपयोग आमतौर पर मध्यम और उच्च वोल्टेज इन्वर्टर सिस्टम, क्रेन और उत्थापन उपकरण, लिफ्ट, रोलिंग मिल, खनन मशीनरी, पोर्ट हैंडलिंग सिस्टम, बेल्ट कन्वेयर, मोटर परीक्षण प्लेटफॉर्म और अन्य औद्योगिक ऊर्जा प्रबंधन अनुप्रयोगों में किया जाता है।
| तुलना | नालीदार प्रतिरोधी कैबिनेट | पारंपरिक अवरोधक बॉक्स |
|---|---|---|
| बिजली क्षमता | 500KW तक | आमतौर पर कम पावर रेंज |
| वोल्टेज क्षमता | 3000V तक | मुख्य रूप से कम वोल्टेज वाले अनुप्रयोग |
| संरचना | मॉड्यूलर बहु-परत डिजाइन | एकल एकीकृत संरचना |
| रखरखाव | व्यक्तिगत मॉड्यूल प्रतिस्थापन | पूर्ण इकाई रखरखाव |
| शीतलक | अनुकूलित एयरफ़्लो डिज़ाइन | सीमित ताप अपव्यय |
| आवेदन | भारी औद्योगिक प्रणालियाँ | छोटे और मध्यम उपकरण |
व्यावसायिक पावर इलेक्ट्रॉनिक्स विनिर्माण क्षमता
ड्यूफ्यू इलेक्ट्रिक औद्योगिक पावर रेसिस्टर्स, ब्रेकिंग सिस्टम, रिएक्टर, ट्रांसफार्मर और पावर कंट्रोल समाधान में माहिर है।
पेशेवर विनिर्माण प्रक्रियाओं और विद्युत परीक्षण क्षमताओं के साथ, ड्यूफ्यू इलेक्ट्रिक वैश्विक औद्योगिक ग्राहकों के लिए विश्वसनीय प्रतिरोधी कैबिनेट समाधान प्रदान करता है।
ड्यूफ्यू इलेक्ट्रिक नालीदार रेसिस्टर कैबिनेट उत्पादों के लिए पेशेवर पैकेजिंग और परिवहन समाधान प्रदान करता है।
लंबी दूरी के परिवहन के दौरान सुरक्षित डिलीवरी सुनिश्चित करने के लिए प्रत्येक कैबिनेट को निर्यात-मानक लकड़ी के मामलों, प्रबलित फिक्सिंग संरचनाओं और नमी संरक्षण सामग्री के साथ सुरक्षित रूप से पैक किया गया है।
उपलब्ध शिपिंग विधियों में शामिल हैं:
- समुद्री माल ढुलाई: बड़ी मात्रा में अंतरराष्ट्रीय ऑर्डर और भारी औद्योगिक उपकरणों के लिए उपयुक्त।
- भूमि परिवहन: घरेलू डिलीवरी और फैक्ट्री-टू-साइट परिवहन के लिए उपलब्ध है।
- रेल परिवहन: सीमा पार औद्योगिक उपकरण शिपमेंट के लिए उपयुक्त।
- हवाई माल ढुलाई: तत्काल छोटे आकार या प्रतिस्थापन ऑर्डर के लिए उपलब्ध।
शिपमेंट से पहले, प्रत्येक नालीदार प्रतिरोधी कैबिनेट का निरीक्षण किया जाता है, सुरक्षित रूप से पैक किया जाता है, और अंतरराष्ट्रीय परिवहन आवश्यकताओं के अनुसार तैयार किया जाता है।
ड्यूफ्यू इलेक्ट्रिक औद्योगिक प्रतिरोधों, ब्रेकिंग सिस्टम, रिएक्टर, ट्रांसफार्मर और पावर नियंत्रण समाधानों पर केंद्रित है।
प्रतिरोध मान, पावर रेटिंग, कैबिनेट संरचना और स्थापना आवश्यकताओं को परियोजना की जरूरतों के अनुसार अनुकूलित किया जा सकता है।
सख्त सामग्री चयन, विनिर्माण नियंत्रण और परीक्षण प्रक्रियाएं कठोर औद्योगिक वातावरण में स्थिर संचालन सुनिश्चित करती हैं।
ड्यूफ्यू इलेक्ट्रिक पेशेवर तकनीकी सेवा और वितरण सहायता के साथ दुनिया भर में OEM ग्राहकों, वितरकों और औद्योगिक उपयोगकर्ताओं का समर्थन करता है।
ड्यूफ्यू इलेक्ट्रिक पूरी निर्माण प्रक्रिया के दौरान सख्त गुणवत्ता नियंत्रण प्रक्रियाओं का पालन करता है, जिसमें सामग्री निरीक्षण, विद्युत परीक्षण और अंतिम उत्पाद निरीक्षण शामिल है।
हमारे नालीदार प्रतिरोधी कैबिनेट उत्पाद इनके द्वारा समर्थित हैं:
- आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन
- सीई प्रमाणीकरण
- उत्पाद परीक्षण रिपोर्ट
- विद्युत प्रदर्शन परीक्षण रिकॉर्ड
ये प्रमाणपत्र और गुणवत्ता दस्तावेज़ वैश्विक औद्योगिक अनुप्रयोगों के लिए विश्वसनीय प्रदर्शन, सुरक्षा और अनुपालन सुनिश्चित करते हैं।
यह उत्पाद मुख्य रूप से औद्योगिक ब्रेकिंग सिस्टम, इन्वर्टर अनुप्रयोगों और मोटर ड्राइव उपकरण में उच्च-शक्ति ऊर्जा अपव्यय के लिए उपयोग किया जाता है। यह पावर इलेक्ट्रॉनिक सिस्टम को ओवरवॉल्टेज समस्याओं से बचाने में मदद करने के लिए मोटर मंदी के दौरान उत्पन्न पुनर्योजी ऊर्जा को अवशोषित करता है।
ड्यूफ्यू इलेक्ट्रिक ब्रेकिंग आवृत्ति, ऊर्जा अवशोषण आवश्यकताओं और परिचालन स्थितियों सहित विभिन्न औद्योगिक अनुप्रयोग आवश्यकताओं के अनुसार 20 किलोवाट से 500 किलोवाट तक बिजली रेटिंग के साथ अनुकूलित समाधान प्रदान करता है।
हाँ। ड्यूफ्यू इलेक्ट्रिक विशिष्ट तकनीकी आवश्यकताओं के आधार पर प्रतिरोध मूल्यों, बिजली क्षमता, कैबिनेट आयाम, शीतलन विधियों और स्थापना संरचनाओं को अनुकूलित कर सकता है।
इसे क्रेन, लिफ्ट, खनन उपकरण, रोलिंग मिल, बंदरगाह मशीनरी, कन्वेयर और अन्य भारी-शुल्क औद्योगिक प्रणालियों में व्यापक रूप से लागू किया जाता है जिनके लिए विश्वसनीय ऊर्जा अवशोषण की आवश्यकता होती है।
ड्यूफ्यू इलेक्ट्रिक लंबे समय तक संचालन के दौरान स्थिर प्रदर्शन बनाए रखने के लिए कम-इंडक्शन रेसिस्टर डिज़ाइन, कॉपर बसबार कनेक्शन, तापमान संरक्षण प्रणाली और सख्त गुणवत्ता निरीक्षण प्रक्रियाओं को लागू करता है।
हाँ। ड्यूफ्यू इलेक्ट्रिक दुनिया भर में OEM ग्राहकों, वितरकों और औद्योगिक उपयोगकर्ताओं के लिए तकनीकी सहायता और परियोजना संचार सहित अनुकूलित पावर इलेक्ट्रॉनिक्स समाधान प्रदान करता है।
शीतलन डिज़ाइन को गर्मी उत्पादन, कर्तव्य चक्र और स्थापना वातावरण के अनुसार औद्योगिक प्रशंसकों का उपयोग करके प्राकृतिक वेंटिलेशन या मजबूर वायु शीतलन के साथ कॉन्फ़िगर किया जा सकता है।
