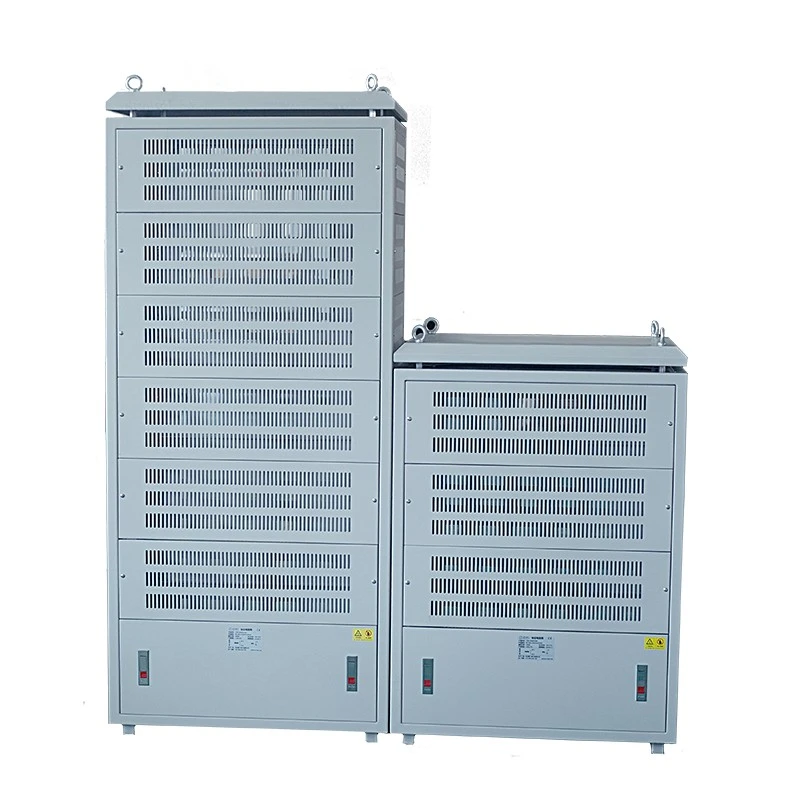

ब्रेकिंग रेसिस्टर कैबिनेट

ड्यूफ्यू इलेक्ट्रिक ब्रेकिंग रेसिस्टर कैबिनेट एक पूर्ण ऊर्जा अपव्यय समाधान है जो उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां ब्रेकिंग ऑपरेशन के दौरान मोटर अक्सर पुनर्योजी ऊर्जा उत्पन्न करते हैं।

मंदी, उठाने, कम करने या तेजी से लोड परिवर्तन के दौरान, अत्यधिक ऊर्जा आवृत्ति कनवर्टर्स के डीसी बस वोल्टेज को बढ़ा सकती है। यह इस पुनर्जीवित ऊर्जा को अवशोषित करता है और इसे गर्मी में परिवर्तित करता है, जिससे स्थिर इन्वर्टर संचालन को बनाए रखने और सिस्टम सुरक्षा में सुधार करने में मदद मिलती है।

कैबिनेट स्टेनलेस स्टील प्रवाहकीय सलाखों के माध्यम से कई तार घाव नालीदार प्रतिरोधी तत्वों को एकीकृत करता है, जबकि विश्वसनीय उच्च-वर्तमान कनेक्शन सुनिश्चित करने के लिए प्रतिरोधी परतों के बीच तांबे बसबारों का उपयोग किया जाता है।

20KW-500KW की पावर रेंज, 3000V तक ऑपरेटिंग वोल्टेज और 0.01Ω से 1KΩ तक अनुकूलन योग्य प्रतिरोध मान के साथ, ड्यूफ्यू इलेक्ट्रिक विशिष्ट मोटर पावर, ब्रेकिंग ड्यूटी चक्र, इंस्टॉलेशन वातावरण और सिस्टम आवश्यकताओं के अनुसार ब्रेकिंग रेसिस्टर कैबिनेट डिजाइन करता है।

तकनीकी निर्देश

मॉडल नंबर उदाहरण

सीआरसी 100KW 2.7R जे

डायनामिक ब्रेकिंग सिस्टम सुरक्षा के लिए डिज़ाइन किया गया

मुख्य रूप से सरल लोड अनुप्रयोगों के लिए उपयोग किए जाने वाले पारंपरिक प्रतिरोधी बक्से के विपरीत, ड्यूफ्यू इलेक्ट्रिक ब्रेकिंग प्रतिरोधी कैबिनेट औद्योगिक ड्राइव सिस्टम के लिए डिज़ाइन किया गया है जिसके लिए विश्वसनीय ऊर्जा अवशोषण, डीसी बस वोल्टेज नियंत्रण और ब्रेकिंग सुरक्षा की आवश्यकता होती है।

स्थिर डीसी बस वोल्टेज नियंत्रण

मोटर ब्रेकिंग के दौरान, पुनर्योजी ऊर्जा को अवरोधक कैबिनेट में स्थानांतरित किया जाता है और गर्मी में परिवर्तित किया जाता है, जिससे डीसी बस वोल्टेज वृद्धि को नियंत्रित करने और आवृत्ति कनवर्टर ओवरवॉल्टेज दोषों के जोखिम को कम करने में मदद मिलती है।

यह डिज़ाइन इन्वर्टर सुरक्षा प्रदर्शन में सुधार करता है और बार-बार ब्रेक लगाने की स्थिति में औद्योगिक ड्राइव सिस्टम के अधिक स्थिर संचालन का समर्थन करता है।

औद्योगिक रखरखाव के लिए मॉड्यूलर संरचना

ड्यूफ्यू इलेक्ट्रिक स्थापना, रखरखाव और भविष्य के सिस्टम विस्तार को सरल बनाने के लिए एक मॉड्यूलर स्तरित संरचना को अपनाता है।

प्रत्येक स्वतंत्र अवरोधक परत में एक समर्पित प्रवाहकीय सर्किट, तापमान निगरानी प्रणाली और अलग वायु प्रवाह पथ शामिल होता है, जो अन्य परतों के संचालन को प्रभावित किए बिना व्यक्तिगत अनुभागों का निरीक्षण या रखरखाव करने की अनुमति देता है।

मॉड्यूलर डिज़ाइन अतिरिक्त अवरोधक परतों, अनुकूलित प्रतिरोध कॉन्फ़िगरेशन और विशिष्ट बिजली आवश्यकताओं के अनुसार विभिन्न ब्रेकिंग ड्यूटी चक्रों का भी समर्थन करता है, जिससे उपकरण क्षमता बढ़ने पर प्रतिस्थापन लागत को कम करने में मदद मिलती है।

उन्नत सुरक्षा डिज़ाइन

ब्रेकिंग रेसिस्टर कैबिनेट औद्योगिक परिचालन वातावरण में सुरक्षा और विश्वसनीयता में सुधार के लिए कई सुरक्षा सुविधाओं को एकीकृत करता है।

अधिक तापमान से सुरक्षा

अंतर्निर्मित तापमान स्विच लगातार कैबिनेट संचालन स्थितियों की निगरानी करते हैं। जब तापमान पूर्व निर्धारित सीमा से अधिक हो जाता है, तो सुरक्षा संकेत सक्रिय हो जाता है और इन्वर्टर नियंत्रण प्रणाली उपकरण क्षति के जोखिम को कम करने के लिए शटडाउन कमांड प्राप्त कर सकती है।

विश्वसनीय विद्युत कनेक्शन

आंतरिक संरचना प्रतिरोधी कनेक्शन के लिए स्टेनलेस स्टील प्रवाहकीय सलाखों और प्रतिरोधी परतों के बीच तांबे बसबार का उपयोग करती है, जो दीर्घकालिक संचालन के दौरान मजबूत यांत्रिक समर्थन, संक्षारण प्रतिरोध और विश्वसनीय विद्युत चालकता प्रदान करती है।

निरंतर ब्रेकिंग ऑपरेशन के लिए कुशल कूलिंग

लगातार ब्रेकिंग चक्र वाले अनुप्रयोगों के लिए, प्रतिरोधी प्रदर्शन को स्थिर बनाए रखने के लिए प्रभावी थर्मल प्रबंधन आवश्यक है।

ड्यूफ्यू इलेक्ट्रिक अनुकूलित कूलिंग डिज़ाइन प्रदान करता है, जिसमें वर्टिकल एयरफ्लो चैनल, बेहतर कैबिनेट वेंटिलेशन, वैकल्पिक मजबूर कूलिंग पंखे और IP20 से IP54 तक अनुकूलित सुरक्षा स्तर शामिल हैं।

शीतलन प्रणाली प्रतिरोधी तापमान को नियंत्रित करने और निरंतर औद्योगिक ब्रेकिंग प्रक्रियाओं के दौरान विश्वसनीय संचालन बनाए रखने में मदद करती है।

विशिष्ट अनुप्रयोग

ड्यूफ्यू इलेक्ट्रिक ब्रेकिंग रेसिस्टर कैबिनेट का व्यापक रूप से औद्योगिक प्रणालियों में उपयोग किया जाता है जिसके लिए नियंत्रित पुनर्योजी ऊर्जा अवशोषण और विश्वसनीय गतिशील ब्रेकिंग प्रदर्शन की आवश्यकता होती है।

भारी उठाने वाले उपकरण

अनुप्रयोगों में पोर्ट क्रेन, टॉवर क्रेन और उत्थापन प्रणाली शामिल हैं, जहां अवरोधक कैबिनेट उठाने और कम करने के संचालन के दौरान उत्पन्न पुनर्योजी ऊर्जा को प्रबंधित करने में मदद करता है।

औद्योगिक ड्राइव सिस्टम

रोलिंग मिल ड्राइव, खनन उपकरण और कन्वेयर सिस्टम में, यह स्थिर ब्रेकिंग ऊर्जा अपव्यय प्रदान करके लगातार त्वरण और मंदी प्रक्रियाओं का समर्थन करता है।

नवीकरणीय ऊर्जा उपकरण

समायोजन संचालन और आपातकालीन शटडाउन स्थितियों के दौरान ब्रेकिंग ऊर्जा को नियंत्रित करने के लिए सिस्टम को पवन टरबाइन पिच ड्राइव सिस्टम में लागू किया जा सकता है।

परीक्षण प्रणाली

औद्योगिक मोटर परीक्षण बेंच और बिजली उपकरण परीक्षण प्रणालियों के लिए, कैबिनेट प्रदर्शन सत्यापन और विश्वसनीयता परीक्षण के लिए एक नियंत्रित प्रतिरोधी लोड समाधान प्रदान करता है।

उत्पाद प्रदर्शन परीक्षण

शिपमेंट से पहले, ड्यूफ्यू इलेक्ट्रिक ग्राहकों की आवश्यकताओं के अनुसार उत्पाद निरीक्षण करता है।

परीक्षण वस्तुओं में शामिल हैं:

विनिर्माण क्षमता और इंजीनियरिंग सहायता

ड्यूफ्यू इलेक्ट्रिक औद्योगिक ड्राइव सिस्टम के लिए अनुकूलित ब्रेकिंग प्रतिरोधी समाधान विकसित करने के लिए मानकीकृत विनिर्माण प्रक्रियाओं के साथ पेशेवर इलेक्ट्रिकल इंजीनियरिंग अनुभव को जोड़ती है। प्रतिरोधी असेंबली, कैबिनेट निर्माण, विद्युत परीक्षण और अंतिम निरीक्षण को कवर करते हुए, संपूर्ण उत्पादन प्रक्रिया को औद्योगिक वातावरण की मांग में स्थिर प्रदर्शन, लगातार गुणवत्ता और विश्वसनीय संचालन सुनिश्चित करने के लिए नियंत्रित किया जाता है।

इंटीग्रेटेड रेसिस्टर और कैबिनेट निर्माण

ड्यूफ्यू इलेक्ट्रिक रेसिस्टर एलिमेंट असेंबली से लेकर पूर्ण कैबिनेट एकीकरण तक प्रमुख उत्पादन चरणों का प्रबंधन करता है। अवरोधक मॉड्यूल आवश्यक प्रतिरोध मूल्यों, बिजली रेटिंग और परिचालन स्थितियों के अनुसार निर्मित होते हैं, जबकि कैबिनेट संरचनाओं को स्थापना स्थान, शीतलन आवश्यकताओं, सुरक्षा स्तर और सिस्टम कनेक्शन विधियों के आधार पर अनुकूलित किया जाता है।

विनिर्माण प्रक्रिया में सटीक अवरोधक संयोजन, प्रवाहकीय घटक स्थापना, आंतरिक तारों की व्यवस्था, शीतलन संरचना एकीकरण और कैबिनेट निर्माण शामिल हैं। एकीकृत उत्पादन प्रबंधन के माध्यम से, ड्यूफ्यू इलेक्ट्रिक उत्पाद स्थिरता में सुधार करता है और सुनिश्चित करता है कि प्रत्येक ब्रेकिंग अवरोधक समाधान विभिन्न औद्योगिक अनुप्रयोगों की तकनीकी आवश्यकताओं को पूरा करता है।

विद्युत प्रदर्शन निरीक्षण

शिपमेंट से पहले, प्रत्येक तैयार उत्पाद व्यापक विद्युत और यांत्रिक निरीक्षण से गुजरता है, जिसमें प्रतिरोध माप, विद्युत कनेक्शन सत्यापन, इन्सुलेशन परीक्षण, ढांकता हुआ ताकत परीक्षण और विनिर्देश पुष्टि शामिल है। ये निरीक्षण प्रक्रियाएं यह सुनिश्चित करने में मदद करती हैं कि वितरित उपकरण सहमत परियोजना आवश्यकताओं को पूरा करते हैं और संचालन के दौरान विश्वसनीय प्रदर्शन बनाए रखते हैं।

अनुशंसित उत्पादन छवियां:

फ़ैक्टरी उत्पादन कार्यशाला

- रोकनेवाला असेंबली लाइन

- कैबिनेट निर्माण क्षेत्र

- विद्युत परीक्षण उपकरण

विद्युत परीक्षण प्रक्रिया

- वोल्टेज परीक्षण

- प्रतिरोध माप

-अंतिम निरीक्षण

ये विनिर्माण रिकॉर्ड ड्यूफ्यू इलेक्ट्रिक की इंजीनियरिंग क्षमता, उत्पादन नियंत्रण मानकों और अनुकूलित औद्योगिक प्रतिरोधी समाधानों की आपूर्ति में अनुभव को प्रदर्शित करते हैं।

गुणवत्ता आश्वासन एवं तकनीकी दस्तावेज़

ड्यूफ्यू इलेक्ट्रिक स्थिर उत्पाद प्रदर्शन को बनाए रखने के लिए सामग्री चयन, उत्पादन प्रसंस्करण, असेंबली और अंतिम निरीक्षण के दौरान संरचित गुणवत्ता प्रबंधन प्रक्रियाओं का पालन करता है। परियोजना आवश्यकताओं के अनुसार, ग्राहक स्थापना और कमीशनिंग से पहले सत्यापन के लिए संबंधित तकनीकी दस्तावेज और गुणवत्ता रिकॉर्ड प्राप्त कर सकते हैं।

उपलब्ध दस्तावेज़ों में शामिल हैं:

- उत्पाद विशिष्टता पत्रक

- विद्युत परीक्षण रिपोर्ट

- निरीक्षण रिकॉर्ड

- सामग्री अनुपालन दस्तावेज

- शिपमेंट निरीक्षण रिपोर्ट

पैकेजिंग और वैश्विक वितरण

औद्योगिक विद्युत उपकरण के रूप में, ब्रेकिंग रेसिस्टर कैबिनेट को परिवहन के दौरान विश्वसनीय सुरक्षा की आवश्यकता होती है। ड्यूफ्यू इलेक्ट्रिक अंतरराष्ट्रीय डिलीवरी के दौरान परिवहन जोखिमों को कम करने के लिए निर्यात-मानक लकड़ी के मामलों, नमी संरक्षण उपचार, आंतरिक फिक्सिंग संरचनाओं और उत्पाद पहचान लेबल सहित पेशेवर पैकेजिंग समाधान प्रदान करता है।

शिपमेंट से पहले, इंजीनियर ग्राहक साइट पर सुचारू अनलोडिंग, इंस्टॉलेशन और कमीशनिंग सुनिश्चित करने के लिए महत्वपूर्ण डिलीवरी विवरण जैसे कैबिनेट आयाम, उत्पाद वजन, उठाने की आवश्यकताएं, विद्युत इंटरफेस और स्थापना की स्थिति की पुष्टि करते हैं।

परियोजना आवश्यकताओं के अनुसार परिवहन विधियों की व्यवस्था की जा सकती है:

समुद्री माल

अंतरराष्ट्रीय औद्योगिक परियोजनाओं और स्थिर लंबी दूरी की डिलीवरी की आवश्यकता वाले बड़े उपकरण परिवहन के लिए उपयुक्त।

भूमि परिवहन

लचीली लॉजिस्टिक्स आवश्यकताओं के साथ फैक्ट्री-टू-साइट डिलीवरी और क्षेत्रीय औद्योगिक परियोजनाओं के लिए उपयुक्त।

रेलवे परिवहन

चयनित सीमा पार औद्योगिक शिपमेंट के लिए उपलब्ध जहां वैकल्पिक परिवहन समाधान की आवश्यकता होती है।

अनुशंसित शिपमेंट छवियां:

- तैयार उत्पाद का गोदाम

- लकड़ी के केस पैकेजिंग

- फोर्कलिफ्ट लोडिंग

- कंटेनर शिपमेंट

ड्यूफ्यू इलेक्ट्रिक क्यों चुनें?

औद्योगिक अनुप्रयोग अनुभव

ड्यूफ्यू इलेक्ट्रिक पावर इलेक्ट्रॉनिक्स घटकों और औद्योगिक ऊर्जा प्रबंधन समाधानों पर ध्यान केंद्रित करता है, जो स्थिर ऊर्जा अपव्यय, विश्वसनीय सुरक्षा और मांग वाली कामकाजी परिस्थितियों में निरंतर संचालन की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किए गए ब्रेकिंग प्रतिरोधी उत्पाद प्रदान करता है।

अनुकूलित इंजीनियरिंग क्षमता

प्रत्येक औद्योगिक ब्रेकिंग सिस्टम की विद्युत और स्थापना आवश्यकताएँ अलग-अलग होती हैं। ड्यूफ्यू इलेक्ट्रिक ग्राहकों को उपयुक्त सिस्टम एकीकरण प्राप्त करने में मदद करने के लिए प्रतिरोध मूल्य, पावर रेटिंग, कैबिनेट संरचना, कूलिंग डिजाइन, सुरक्षा स्तर और कनेक्शन कॉन्फ़िगरेशन को कवर करने वाले अनुकूलित समाधान प्रदान करता है।

नियंत्रित विनिर्माण प्रक्रिया

घटक चयन और रेसिस्टर असेंबली से लेकर कैबिनेट एकीकरण और अंतिम परीक्षण तक, ड्यूफ्यू इलेक्ट्रिक विभिन्न औद्योगिक परियोजनाओं के लिए उत्पाद विश्वसनीयता, विनिर्माण स्थिरता और वितरण गुणवत्ता में सुधार के लिए सख्त प्रक्रिया नियंत्रण बनाए रखता है।

तकनीकी सहायता और वैश्विक वितरण

ड्यूफ्यू इलेक्ट्रिक प्रारंभिक मूल्यांकन से अंतिम स्थापना तक परियोजनाओं का समर्थन करने के लिए इंजीनियरिंग संचार, तकनीकी दस्तावेज, अनुकूलित विनिर्माण, गुणवत्ता सत्यापन और अंतरराष्ट्रीय वितरण सेवाओं के साथ OEM ग्राहकों, वितरकों और औद्योगिक उपयोगकर्ताओं का समर्थन करता है।

अक्सर पूछे जाने वाले प्रश्न

1. ब्रेकिंग रेसिस्टर कैबिनेट का मुख्य कार्य क्या है?

एक ब्रेकिंग रेसिस्टर कैबिनेट मोटर ब्रेकिंग के दौरान उत्पन्न पुनर्योजी ऊर्जा को अवशोषित करता है और इसे गर्मी ऊर्जा में परिवर्तित करता है, जिससे डीसी बस ओवरवॉल्टेज से आवृत्ति कन्वर्टर्स को रोकने और स्थिर सिस्टम संचालन को बनाए रखने में मदद मिलती है।

2. ड्यूफ्यू इलेक्ट्रिक ब्रेकिंग रेसिस्टर समाधानों को कैसे अनुकूलित करता है?

ड्यूफ्यू इलेक्ट्रिक उपयुक्त प्रतिरोध मूल्यों, पावर रेटिंग, कैबिनेट संरचनाओं और शीतलन विधियों का चयन करने के लिए मोटर मापदंडों, ब्रेकिंग आवृत्ति, कर्तव्य चक्र, स्थापना की स्थिति और थर्मल आवश्यकताओं का मूल्यांकन करता है।

3. क्या यह विभिन्न आवृत्ति कनवर्टर प्रणालियों के साथ काम कर सकता है?

हाँ। समाधान को विभिन्न इन्वर्टर ब्रांडों, वोल्टेज स्तर, ब्रेकिंग आवश्यकताओं और अनुप्रयोग स्थितियों के अनुसार कॉन्फ़िगर किया जा सकता है।

4. कौन सी सुरक्षा सुविधाएँ उपलब्ध हैं?

डिज़ाइन परिचालन सुरक्षा और विश्वसनीयता में सुधार के लिए तापमान निगरानी, ​​अधिक तापमान संरक्षण स्विच, वेंटिलेशन सिस्टम और अनुकूलित सुरक्षा स्तरों को एकीकृत कर सकता है।

5. कौन से उद्योग आमतौर पर इस ब्रेकिंग समाधान का उपयोग करते हैं?

इसका उपयोग आमतौर पर क्रेन, लिफ्ट, खनन उपकरण, रोलिंग मिल, पवन ऊर्जा प्रणाली, औद्योगिक ड्राइव सिस्टम और परीक्षण उपकरण में किया जाता है जहां बार-बार ब्रेक लगाना या ऊर्जा अवशोषण की आवश्यकता होती है।

6. ड्यूफ्यू इलेक्ट्रिक उत्पाद की विश्वसनीयता कैसे सुनिश्चित करता है?

ड्यूफ्यू इलेक्ट्रिक नियंत्रित विनिर्माण प्रक्रियाओं का पालन करता है और शिपमेंट से पहले विद्युत परीक्षण, इन्सुलेशन निरीक्षण, प्रदर्शन सत्यापन और अंतिम गुणवत्ता जांच करता है।

7. क्या भविष्य की आवश्यकताओं के लिए सिस्टम का विस्तार किया जा सकता है?

हाँ। मॉड्यूलर संरचना बदलती सिस्टम आवश्यकताओं के अनुसार अनुकूलित प्रतिरोधी कॉन्फ़िगरेशन और भविष्य की क्षमता समायोजन का समर्थन करती है।
