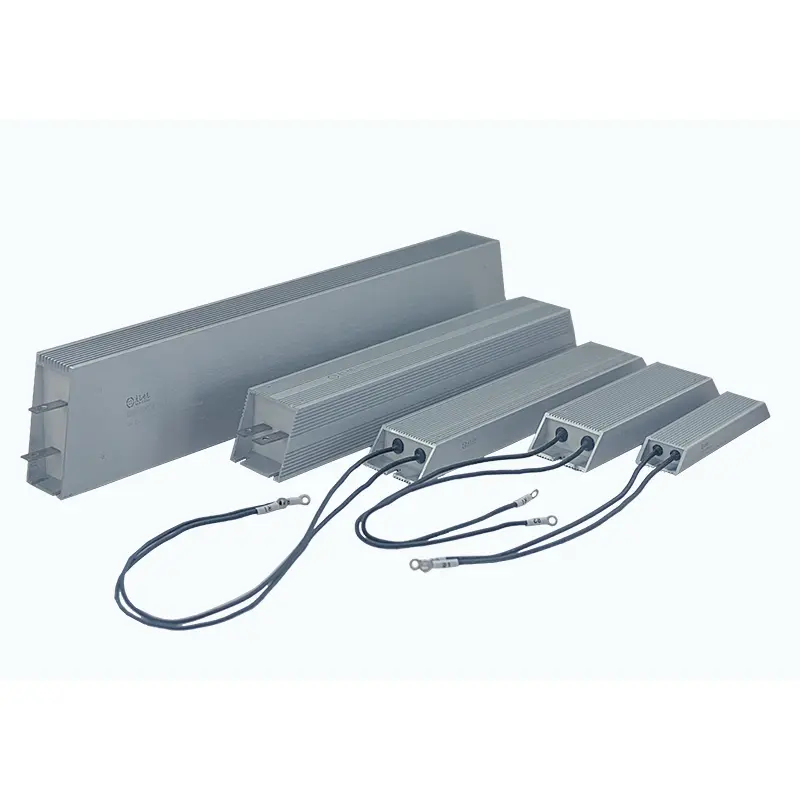

गैर-प्रेरक एल्युमीनियम क्लैड अवरोधक

DUFEW नॉन-इंडक्टिव एल्युमीनियम क्लैड रेसिस्टर को विशेष रूप से हाई-स्पीड स्विचिंग सर्किट, पल्स पावर सिस्टम, इन्वर्टर एप्लिकेशन और सटीक इलेक्ट्रॉनिक उपकरणों के लिए डिज़ाइन किया गया है, जहां पारंपरिक वायरवाउंड रेसिस्टर परजीवी इंडक्शन प्रभाव से पीड़ित हो सकते हैं।

मानक पावर रेसिस्टर्स के विपरीत, जो तेजी से वर्तमान परिवर्तनों के दौरान अतिरिक्त आगमनात्मक प्रतिक्रिया उत्पन्न करते हैं, DUFEW चुंबकीय क्षेत्र युग्मन को कम करने और अल्ट्रा-लो इंडक्शन प्रदर्शन प्राप्त करने के लिए एक उन्नत एर्टन-पेरी बाइफ़िलर वाइंडिंग संरचना को अपनाता है।

वर्तमान प्रतिक्रिया में सुधार और स्विचिंग हस्तक्षेप को कम करके, यह अवरोधक संवेदनशील बिजली घटकों की रक्षा करने, तरंग स्थिरता में सुधार करने और उच्च आवृत्ति इलेक्ट्रॉनिक प्रणालियों की विश्वसनीयता बढ़ाने में मदद करता है।

50W से 6KW तक उपलब्ध, 0.01Ω से 120kΩ के प्रतिरोध मूल्यों के साथ, DUFEW पावर इलेक्ट्रॉनिक्स निर्माताओं, इन्वर्टर आपूर्तिकर्ताओं, स्वचालन कंपनियों और औद्योगिक उपकरण बिल्डरों के लिए अनुकूलित कम अधिष्ठापन प्रतिरोधी समाधान प्रदान करता है।

हाई-स्पीड इलेक्ट्रिकल रिस्पांस के लिए डिज़ाइन किया गया

आधुनिक पावर इलेक्ट्रॉनिक्स में, स्विचिंग आवृत्ति में वृद्धि जारी है जबकि घटक विद्युत शोर और वोल्टेज के उतार-चढ़ाव के प्रति अधिक संवेदनशील हो जाते हैं।

एक पारंपरिक अवरोधक तीव्र धारा परिवर्तन के दौरान अवांछित प्रेरण उत्पन्न कर सकता है, जिसके कारण:

- वोल्टेज ओवरशूट

- वर्तमान तरंगरूप विकृति

- ईएमआई हस्तक्षेप

- अर्धचालक तनाव

- नियंत्रण प्रणाली अस्थिरता

DUFEW नॉन-इंडक्टिव एल्युमीनियम क्लैड रेसिस्टर को तेजी से बदलती वर्तमान परिस्थितियों में स्थिर विद्युत प्रदर्शन बनाए रखने के लिए विकसित किया गया है।

पावर व्युत्पन्न वक्र

मुख्य लाभ

उन्नत निम्न-प्रेरकत्व प्रौद्योगिकी

एर्टन-पेरी बाइफ़िलर वाइंडिंग सिद्धांत

आंतरिक वाइंडिंग संरचना प्रमुख कारक है जो पारंपरिक वायरवाउंड डिजाइनों से कम-प्रेरण प्रतिरोधों को अलग करती है। DUFEW वर्तमान प्रवाह के दौरान उत्पन्न चुंबकीय क्षेत्र को कम करने के लिए विपरीत दिशाओं में घाव करने वाले दो प्रतिरोध तारों का उपयोग करके एर्टन-पेरी बाइफ़िलर वाइंडिंग सिद्धांत को अपनाता है।

दो वाइंडिंग्स के चुंबकीय क्षेत्रों को एक-दूसरे को आंशिक रूप से रद्द करने की अनुमति देकर, यह संरचना शुद्ध चुंबकीय प्रवाह को काफी कम कर देती है और परजीवी अधिष्ठापन को कम कर देती है, जिससे तेज विद्युत प्रतिक्रिया और उच्च गति स्विचिंग अनुप्रयोगों में बेहतर प्रदर्शन सक्षम हो जाता है।

पल्स और स्विचिंग अनुप्रयोगों के लिए अनुकूलित

उच्च-आवृत्ति स्विचिंग सिस्टम अक्सर तेजी से वर्तमान परिवर्तनों का अनुभव करते हैं, जहां परजीवी अधिष्ठापन अवांछित वोल्टेज स्पाइक्स उत्पन्न कर सकता है और सर्किट स्थिरता को प्रभावित कर सकता है। DUFEW लो-इंडक्शन रेसिस्टर्स को क्षणिक ऊर्जा को प्रभावी ढंग से संभालने, स्विचिंग चोटियों को दबाने, तरंग स्थिरता में सुधार करने और संवेदनशील अर्धचालक घटकों पर तनाव को कम करने के लिए डिज़ाइन किया गया है।

वे इसके लिए विशेष रूप से उपयुक्त हैं:

- आईजीबीटी इन्वर्टर सर्किट

- MOSFET स्विचिंग सिस्टम

- पीडब्लूएम पावर कन्वर्टर्स

- उच्च आवृत्ति इलेक्ट्रॉनिक भार

अनुप्रयोग-उन्मुख प्रदर्शन

1. इन्वर्टर और मोटर ड्राइव सुरक्षा

पुनर्योजी या गतिशील ब्रेकिंग ऑपरेशन के दौरान, सिस्टम स्थिरता बनाए रखने के लिए अतिरिक्त ऊर्जा को जल्दी से डिस्चार्ज किया जाना चाहिए। कम-प्रेरकत्व संरचना ब्रेकिंग प्रतिक्रिया में सुधार करती है, स्विचिंग हस्तक्षेप को कम करती है, और इन्वर्टर पावर मॉड्यूल को क्षणिक विद्युत तनाव से बचाने में मदद करती है।

2. स्विचिंग विद्युत आपूर्ति स्थिरीकरण

उच्च-आवृत्ति बिजली आपूर्ति प्रणालियों में, परजीवी अधिष्ठापन स्विचिंग तरंगों और समग्र दक्षता को प्रभावित कर सकता है। DUFEW लो-इंडक्शन रेसिस्टर्स स्नबर सर्किट, करंट लिमिटिंग सर्किट और पल्स एब्जॉर्प्शन सर्किट जैसे अनुप्रयोगों के लिए तेज़ प्रतिक्रिया विशेषताएँ प्रदान करते हैं।

3. परिशुद्धता माप और परीक्षण

इलेक्ट्रॉनिक परीक्षण प्रणालियों के लिए, प्रतिरोध घटकों की प्रतिक्रिया विशेषताएँ सीधे माप सटीकता को प्रभावित करती हैं। अनुकूलित कम-प्रेरकत्व डिज़ाइन अधिक सटीक पल्स प्रतिक्रिया प्राप्त करने, सिग्नल विरूपण को कम करने और परीक्षण दोहराव में सुधार करने में मदद करता है।

आंतरिक निर्माण डिज़ाइन

तकनीकी निर्देश

प्रदर्शन तुलना

अनुशंसित अनुप्रयोग

कस्टम विनिर्माण क्षमता

DUFEW एप्लिकेशन आवश्यकताओं के अनुसार अनुकूलित गैर-प्रेरक अवरोधक विकास का समर्थन करता है।

उपलब्ध अनुकूलन:

अक्सर पूछे जाने वाले प्रश्न

Q1: उच्च-आवृत्ति सर्किट में गैर-प्रेरक प्रतिरोधकों की आवश्यकता क्यों होती है?

क्योंकि तेजी से वर्तमान परिवर्तन पारंपरिक प्रतिरोधों में परजीवी प्रेरण उत्पन्न कर सकते हैं, जिससे वोल्टेज स्पाइक्स और विद्युत शोर पैदा हो सकता है। गैर-प्रेरक प्रतिरोधक इन प्रभावों को कम करते हैं और सर्किट स्थिरता में सुधार करते हैं।

Q2: DUFEW गैर-प्रेरक प्रतिरोधकों को मानक एल्यूमीनियम क्लैड प्रतिरोधकों से क्या अलग बनाता है?

मुख्य अंतर आंतरिक वाइंडिंग तकनीक है। DUFEW चुंबकीय क्षेत्र संपर्क को कम करने के लिए एर्टन-पेरी बाइफ़िलर वाइंडिंग का उपयोग करता है, जबकि मानक प्रतिरोधक आमतौर पर पारंपरिक एकल-दिशा वाइंडिंग का उपयोग करते हैं।

Q3: क्या गैर-प्रेरक प्रतिरोधक इन्वर्टर अनुप्रयोगों के लिए उपयुक्त हैं?

हाँ। इनका उपयोग आमतौर पर इन्वर्टर ब्रेकिंग सर्किट, पल्स अवशोषण सर्किट और तेज़ प्रतिक्रिया की आवश्यकता वाले पावर इलेक्ट्रॉनिक सिस्टम में किया जाता है।

Q4: क्या DUFEW कम-प्रेरकत्व प्रतिरोधों को अनुकूलित कर सकता है?

हाँ। DUFEW प्रतिरोध मूल्य, पावर रेटिंग, यांत्रिक आयाम, टर्मिनल और कम-प्रेरकत्व आवश्यकताओं के लिए OEM अनुकूलन प्रदान करता है।
