हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।

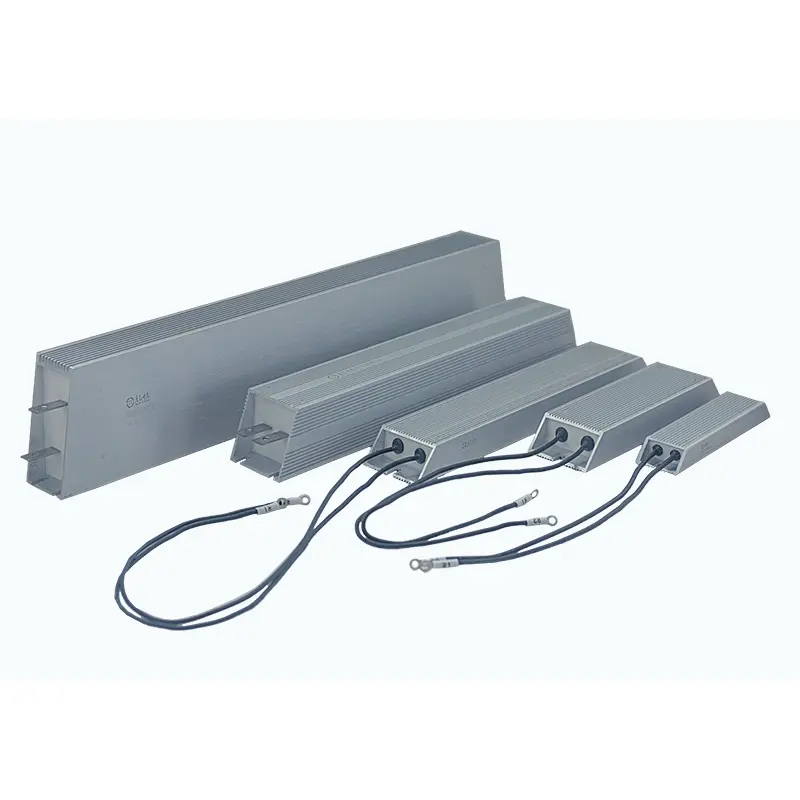

DUFEW अल्ट्रा-थिन एल्युमीनियम क्लैड रेसिस्टर को औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां स्थापना स्थान सीमित है लेकिन विश्वसनीय बिजली अपव्यय आवश्यक है। अल्ट्रा-स्लिम एल्यूमीनियम हाउसिंग और पूरी तरह से संलग्न निर्माण की विशेषता के साथ, यह कुशल गर्मी लंपटता, उत्कृष्ट पर्यावरण संरक्षण और गतिशील ब्रेकिंग, सर्वो ड्राइव, वीएफडी, लोड बैंक और पावर कंट्रोल सिस्टम के लिए स्थिर प्रदर्शन प्रदान करता है।
50W से 6kW तक पावर रेटिंग, 0.01Ω से 120kΩ तक प्रतिरोध मान और 1200V तक ऑपरेटिंग वोल्टेज में उपलब्ध, अवरोधक विभिन्न औद्योगिक आवश्यकताओं को पूरा करने के लिए OEM और ODM अनुकूलन का समर्थन करता है।
प्रतिरोधी को सटीक-घाव निकल-क्रोमियम (नी-सीआर) या अभ्रक परतों द्वारा इन्सुलेट किए गए स्थिर प्रतिरोध तार के साथ निर्मित किया जाता है और लौ-रिटार्डेंट, उच्च-इन्सुलेशन पोटिंग कंपाउंड का उपयोग करके एल्यूमीनियम मिश्र धातु आवास के अंदर पूरी तरह से समझाया जाता है। यह संलग्न निर्माण प्रतिरोध तत्व को धूल, नमी, ऑक्सीकरण और कंपन से बचाते हुए गर्मी हस्तांतरण में सुधार करता है।
इसकी अति पतली प्रोफ़ाइल, केवल 6-8 मिमी की न्यूनतम मोटाई के साथ, कॉम्पैक्ट विद्युत उपकरणों में सीधे स्थापना की अनुमति देती है जहां पारंपरिक एल्यूमीनियम स्थित प्रतिरोधक फिट नहीं हो सकते हैं। विभिन्न एप्लिकेशन आवश्यकताओं के लिए एकाधिक टर्मिनल शैलियाँ, माउंटिंग विकल्प और विद्युत विनिर्देश उपलब्ध हैं।
| मॉडल कोड | विवरण |
|---|---|
| कार | अल्ट्रा-थिन एल्युमीनियम क्लैड रेसिस्टर |
| 1500W | मूल्यांकित शक्ति |
| 27आर | रेटेड प्रतिरोध |
| J | प्रतिरोध सहनशीलता (J=±5%, K=±10%, H=±3%) |
| पैरामीटर | विनिर्देश |
|---|---|
| पावर रेंज | 50W--6kW |
| ऑपरेटिंग वोल्टेज | ≤1200V |
| प्रतिरोध सीमा | 0.01Ω--120kΩ |
| प्रतिरोध सहिष्णुता | ±3% / ±5% / ±10% |
| सुरक्षा रेटिंग | IP00 |
| तापमान गुणांक (TCR) | ≤300 पीपीएम/डिग्री सेल्सियस |
| ज्वाला मंदक रेटिंग | यूएल 94वी-2 |
| मानक | जीबी/टी 5792 |
सही पावर रेसिस्टर चुनने का मतलब प्रतिरोध और पावर रेटिंग चुनने से कहीं अधिक है। DUFEW दुनिया भर में औद्योगिक अनुप्रयोगों के लिए विश्वसनीय थर्मल प्रदर्शन, लगातार विनिर्माण गुणवत्ता और लचीला अनुकूलन प्रदान करने पर केंद्रित है।
केवल 6-8 मिमी की न्यूनतम मोटाई के साथ अति पतली एल्यूमीनियम आवास, कई इकाइयों को एक साथ स्थापित करने की अनुमति देता है, जो इसे कॉम्पैक्ट नियंत्रण कैबिनेट, सर्वो ड्राइव और वीएफडी सिस्टम के लिए आदर्श बनाता है।
लगातार विद्युत प्रदर्शन और लंबी सेवा जीवन सुनिश्चित करने के लिए प्रत्येक अवरोधक को सटीक प्रतिरोध तार वाइंडिंग, उच्च गुणवत्ता वाली इन्सुलेट सामग्री, स्वचालित उत्पादन प्रक्रियाओं और सख्त गुणवत्ता निरीक्षण का उपयोग करके निर्मित किया जाता है।
DUFEW ग्राहक चित्र या तकनीकी विशिष्टताओं के अनुसार अनुकूलित प्रतिरोध मान, पावर रेटिंग, आवास आयाम, टर्मिनल कॉन्फ़िगरेशन, लीड तार विकल्प, माउंटिंग संरचनाएं और कम-प्रेरण डिजाइन का समर्थन करता है।
औद्योगिक पावर रेसिस्टर निर्माण में वर्षों के अनुभव के साथ, DUFEW दुनिया भर में स्वचालन उपकरण निर्माताओं, सिस्टम इंटीग्रेटर्स, वितरकों और OEM ग्राहकों के लिए विश्वसनीय समाधान प्रदान करता है।
कॉम्पैक्ट एल्यूमीनियम मिश्र धातु संलग्नक केवल 6-8 मिमी मोटा है, जो विद्युत अलमारियाँ और कॉम्पैक्ट औद्योगिक उपकरणों के अंदर स्थापना स्थान को अधिकतम करने में मदद करता है।
एक उच्च इन्सुलेशन लौ-मंदक पोटिंग कंपाउंड पूरी तरह से प्रतिरोध तत्व को सील कर देता है, जो धूल, नमी, कंपन और ऑक्सीकरण के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।
एल्यूमीनियम आवास और तापीय प्रवाहकीय भरने वाली सामग्री तेजी से गर्मी को बढ़ते सतह या हीट सिंक में स्थानांतरित करती है, जिससे शीतलन दक्षता और बिजली घनत्व में सुधार होता है।
टर्मिनल या लीड वायर कनेक्शन के साथ उपलब्ध, अवरोधक को विभिन्न अनुप्रयोगों के अनुरूप प्रतिरोध मूल्य, पावर रेटिंग, आयाम और माउंटिंग शैली में अनुकूलित किया जा सकता है।
6-8 मिमी जितनी पतली प्रोफ़ाइल के साथ, अवरोधक कॉम्पैक्ट नियंत्रण कैबिनेट, सर्वो सिस्टम और वीएफडी में आसानी से फिट हो जाता है, जिससे प्रदर्शन से समझौता किए बिना उच्च स्थापना घनत्व की अनुमति मिलती है।
सीलबंद एल्यूमीनियम हाउसिंग और फ्लेम-रिटार्डेंट पॉटिंग कंपाउंड आंतरिक प्रतिरोध तत्व को धूल, नमी, ऑक्सीकरण और कंपन से प्रभावी ढंग से बचाता है, जिससे दीर्घकालिक विश्वसनीयता में सुधार होता है।
एल्यूमीनियम संलग्नक एक कुशल हीट सिंक के रूप में कार्य करता है, जो प्रतिरोध तत्व से तेजी से गर्मी को दूर स्थानांतरित करता है। जब इसे धातु की प्लेट या बाहरी हीट सिंक पर लगाया जाता है, तो थर्मल प्रदर्शन और बढ़ जाता है।
एक कॉम्पैक्ट पैकेज में उच्च पावर आउटपुट देने के लिए डिज़ाइन किया गया है, जो इसे उन अनुप्रयोगों के लिए आदर्श बनाता है जहां इंस्टॉलेशन स्थान सीमित है लेकिन विश्वसनीय ऊर्जा अपव्यय की आवश्यकता होती है।
0.01Ω से 120kΩ तक उपलब्ध, ±3%, ±5% और ±10% की प्रतिरोध सहनशीलता के साथ, कम-प्रतिरोध ब्रेकिंग और उच्च-प्रतिरोध लोड अनुप्रयोगों दोनों को कवर करता है।
DUFEW OEM और ODM सेवाएं प्रदान करता है, जिसमें अनुकूलित आयाम, प्रतिरोध मान, पावर रेटिंग, टर्मिनल शैलियाँ, लीड तार, माउंटिंग कॉन्फ़िगरेशन और कम-प्रेरणा डिज़ाइन शामिल हैं।
पारंपरिक ओपन-टाइप रेसिस्टर्स के विपरीत, अल्ट्रा-थिन एल्युमीनियम क्लैड रेसिस्टर को कुशल थर्मल प्रबंधन और विश्वसनीय पर्यावरण संरक्षण की आवश्यकता वाले कॉम्पैक्ट विद्युत प्रणालियों के लिए डिज़ाइन किया गया है।
कॉम्पैक्ट सर्वो सिस्टम में पुनर्योजी ब्रेकिंग सर्किट के लिए आदर्श जहां स्थापना स्थान सीमित है।
औद्योगिक इन्वर्टर सिस्टम में गतिशील ब्रेकिंग, ऊर्जा अपव्यय और वोल्टेज स्थिरीकरण के लिए उपयोग किया जाता है।
बैटरी चार्ज/डिस्चार्ज उपकरण, प्री-चार्ज सर्किट और ऊर्जा अपव्यय अनुप्रयोगों के लिए उपयुक्त।
बिजली आपूर्ति, बैटरी परीक्षण, औद्योगिक परीक्षण उपकरण और इलेक्ट्रॉनिक लोड सिस्टम के लिए स्थिर प्रतिरोधी भार प्रदान करता है।
पीएलसी नियंत्रण कैबिनेट, स्वचालन प्रणाली, रोबोटिक्स, सीएनसी उपकरण और कॉम्पैक्ट विद्युत नियंत्रण पैनल में व्यापक रूप से उपयोग किया जाता है।
| विशेषता | परीक्षण की स्थितियाँ | प्रदर्शन |
|---|---|---|
| ढांकता हुआ वोल्टेज का सामना | 2500VAC / 50Hz / 60s | रिसाव धारा ≤10mA |
| इन्सुलेशन प्रतिरोध | 1000VDC | ≥100MΩ |
| कम समय का अधिभार | 5s के लिए 10× रेटेड पावर | कोई दृश्यमान क्षति नहीं |
| जीवन लोड करें | चक्रीय संचालन (10 सेकंड चालू / 90 सेकंड बंद) | >9,000 घंटे |
| नम गर्मी प्रतिरोध | 40°C ±2°C, 90--95% RH, 100 घंटे | ΔR ≤ ±(1%R + 0.05Ω) |
| तीव्र तापमान सायक्लिंग | -55°C / 55°C / 155°C, 15 मिनट प्रत्येक, 5 चक्र | ΔR ≤ ±(2%R + 0.05Ω) |
| गर्मी प्रतिरोध | 350°C/2h | कोई दृश्यमान क्षति या मलिनकिरण नहीं |
| तापमान गुणांक (TCR) | रेटेड बनाम प्रारंभिक प्रतिरोध | ＜300 पीपीएम/डिग्री सेल्सियस |
| लौ प्रतिरोध | 5 मिनट के लिए 10× रेटेड पावर | कोई इग्निशन नहीं |
| विशेषता | परीक्षण की स्थितियाँ | प्रदर्शन |
|---|---|---|
| टर्मिनल ताकत | 45एन/30एस | कोई ढीलापन या दृश्यमान क्षति नहीं |
| कंपन प्रतिरोध | 5--200Hz, 1g, 98m/s² | कोई संरचनात्मक क्षति नहीं |
| सोल्डरिंग हीट का प्रतिरोध | 350±5°C सोल्डर, 3s | ΔR ≤ ±(1%R + 0.05Ω) |
| उपस्थिति | दृश्य निरीक्षण | कोई दृश्य क्षति नहीं, स्पष्ट अंकन |
| मिलाप की | 235±5°C सोल्डर, 5एस | सोल्डर कवरेज ≥95% |
| तुलना मद | DUFEW अल्ट्रा-थिन एल्युमीनियम क्लैड रेसिस्टर | पारंपरिक पावर अवरोधक |
|---|---|---|
| आवास डिजाइन | पूरी तरह से बंद पोटिंग के साथ अल्ट्रा-थिन एल्यूमीनियम आवास | अधिकतर खुला या अर्ध-संलग्न निर्माण |
| स्थापना स्थान | स्लिम 6--8 मिमी प्रोफ़ाइल कॉम्पैक्ट साइड-बाय-साइड इंस्टॉलेशन की अनुमति देती है | बड़े आवास के लिए अधिक स्थापना स्थान की आवश्यकता होती है |
| पर्यावरण संरक्षण | धूल, नमी, कंपन और ऑक्सीकरण के प्रति बेहतर प्रतिरोध | कठोर परिस्थितियों के लिए सीमित पर्यावरण संरक्षण |
| गर्मी लंपटता | एल्युमीनियम हाउसिंग बेहतर शीतलन के लिए सीधे चेसिस या हीट सिंक माउंटिंग का समर्थन करता है | मुख्य रूप से प्राकृतिक वायु शीतलन पर निर्भर करता है |
| प्रतिरोध सीमा | विस्तृत रेंज 0.01Ω से 120kΩ तक | आमतौर पर निर्माण के आधार पर प्रतिरोध सीमा सीमित होती है |
| आवेदन | कॉम्पैक्ट औद्योगिक उपकरण, वीएफडी, सर्वो सिस्टम, बैटरी उपकरण और लोड परीक्षण | सामान्य प्रयोजन बिजली अपव्यय अनुप्रयोग |
| अनुकूलन | अनुकूलित आयाम, टर्मिनल, लीड तार, पावर रेटिंग और प्रतिरोध मान का समर्थन करता है | सीमित अनुकूलन |
ए: इसका मुख्य लाभ इसकी अति पतली संरचना है, जिसकी मोटाई केवल 6-8 मिमी है। यह कॉम्पैक्ट डिज़ाइन इंस्टॉलेशन स्थान को कम करते हुए कुशल बिजली अपव्यय प्रदान करता है, जो इसे सर्वो ड्राइव, वीएफडी सिस्टम, बैटरी उपकरण और औद्योगिक नियंत्रण कैबिनेट के लिए उपयुक्त बनाता है जहां स्थान सीमित है।
उत्तर: हाँ. फ्लैट एल्यूमीनियम बेस धातु चेसिस या बाहरी हीट सिंक पर सीधे माउंट करने की अनुमति देता है। संपर्क सतहों के बीच थर्मल ग्रीस लगाने से गर्मी हस्तांतरण दक्षता में और सुधार हो सकता है और उच्च निरंतर परिचालन प्रदर्शन का समर्थन किया जा सकता है।
ए: लौ-रिटार्डेंट इंसुलेटिंग पॉटिंग के साथ पूरी तरह से संलग्न एल्यूमीनियम आवास धूल, नमी, कंपन और ऑक्सीकरण के खिलाफ प्रभावी सुरक्षा प्रदान करता है। खुले अवरोधक संरचनाओं की तुलना में, यह डिज़ाइन बेहतर पर्यावरणीय अनुकूलन क्षमता प्रदान करता है, जबकि बाहरी या उच्च-सुरक्षा अनुप्रयोगों के लिए अतिरिक्त बाड़े की सुरक्षा जोड़ी जा सकती है।
उत्तर: हाँ. DUFEW विशिष्ट विद्युत, यांत्रिक और स्थापना आवश्यकताओं के आधार पर OEM और ODM अनुकूलन प्रदान करता है। कस्टम विकल्पों में प्रतिरोध मूल्य, पावर रेटिंग, आवास आयाम, टर्मिनल और लीड तार कॉन्फ़िगरेशन, माउंटिंग संरचना, कम-प्रेरण डिजाइन और अन्य विशेष विनिर्देश शामिल हैं। ग्राहक चित्र या तकनीकी आवश्यकताएं प्रदान कर सकते हैं, और DUFEW इंजीनियर एक उपयुक्त समाधान का मूल्यांकन और विकास करेंगे।
उत्तर: इनका उपयोग आमतौर पर कॉम्पैक्ट आकार और विश्वसनीय गर्मी लंपटता की आवश्यकता वाले अनुप्रयोगों में किया जाता है, जिसमें सर्वो ड्राइव सिस्टम, परिवर्तनीय आवृत्ति ड्राइव, गतिशील ब्रेकिंग सर्किट, बैटरी चार्ज और डिस्चार्ज उपकरण, औद्योगिक स्वचालन प्रणाली, बिजली आपूर्ति, इलेक्ट्रॉनिक लोड सिस्टम और नवीकरणीय ऊर्जा उपकरण शामिल हैं।
DUFEW औद्योगिक पावर रेसिस्टर अनुप्रयोगों के लिए OEM और ODM विनिर्माण सेवाएं प्रदान करता है, विद्युत प्रदर्शन, यांत्रिक संरचना और स्थापना आवश्यकताओं को कवर करने वाले अनुकूलित समाधानों के साथ उपकरण निर्माताओं, वितरकों और सिस्टम इंटीग्रेटर्स का समर्थन करता है।
अनुकूलन क्षमताओं में 50W से 6kW तक पावर रेटिंग, 0.01Ω से 120kΩ तक प्रतिरोध मान, आवास आयाम, टर्मिनल और लीड वायर कॉन्फ़िगरेशन, माउंटिंग संरचनाएं, कम-प्रेरक डिजाइन, कस्टम लेबल, लोगो और एप्लिकेशन-विशिष्ट संशोधन शामिल हैं।
विश्वसनीय थर्मल प्रदर्शन, विद्युत स्थिरता और औद्योगिक वातावरण में दीर्घकालिक संचालन सुनिश्चित करने के लिए प्रत्येक अनुकूलित उत्पाद को इंजीनियरिंग मूल्यांकन और विनिर्माण नियंत्रण के माध्यम से विकसित किया जाता है।
सही अवरोधक का चयन करने से सिस्टम की विश्वसनीयता और सेवा जीवन को अधिकतम करने में मदद मिलती है। मॉडल चुनते समय निम्नलिखित कारकों पर विचार करें:
| चयन वस्तु | सिफारिश |
|---|---|
| शक्ति दर्ज़ा | पर्याप्त सुरक्षा मार्जिन के साथ निरंतर या रुक-रुक कर ड्यूटी चक्र के अनुसार चुनें। |
| प्रतिरोध मान | इन्वर्टर, सर्वो ड्राइव, या इलेक्ट्रिकल सर्किट की आवश्यकताओं का मिलान करें। |
| ऑपरेटिंग वोल्टेज | सुनिश्चित करें कि अधिकतम कार्यशील वोल्टेज उत्पाद विनिर्देश से अधिक न हो। |
| ठंडा करने की विधि | उच्च शक्ति अनुप्रयोगों के लिए, अवरोधक को धातु की प्लेट या हीट सिंक पर माउंट करें। |
| स्थापना स्थान | उपलब्ध कैबिनेट या उपकरण स्थान के आधार पर आयामों का चयन करें। |
| रिश्ते का प्रकार | स्थापना आवश्यकताओं के अनुसार टर्मिनल या लीड वायर कॉन्फ़िगरेशन के बीच चयन करें। |
यदि आप अनिश्चित हैं कि कौन सा मॉडल आपके एप्लिकेशन के लिए सबसे उपयुक्त है, तो DUFEW की इंजीनियरिंग टीम आपकी परिचालन स्थितियों के आधार पर सबसे उपयुक्त समाधान की सिफारिश कर सकती है।
- औद्योगिक पावर रेसिस्टर्स और ब्रेकिंग समाधानों का पेशेवर निर्माता
- सख्त विनिर्माण और गुणवत्ता नियंत्रण के साथ स्थिर उत्पाद गुणवत्ता
- वैश्विक उपकरण निर्माताओं के लिए लचीली OEM और ODM सेवाएं
- तकनीकी सहायता और परियोजना मूल्यांकन के लिए तेज़ प्रतिक्रिया
- मानक और अनुकूलित उत्पादों के लिए विश्वसनीय डिलीवरी
- वायरवाउंड, नालीदार, ट्यूबलर, एल्यूमीनियम स्थित, ब्रेकिंग और अनुकूलित पावर रेसिस्टर्स को कवर करने वाला पूरा उत्पाद पोर्टफोलियो
क्या आप एक विश्वसनीय अल्ट्रा-थिन एल्युमीनियम क्लैड रेसिस्टर आपूर्तिकर्ता की तलाश में हैं?
DUFEW औद्योगिक स्वचालन, नवीकरणीय ऊर्जा, मोटर ड्राइव, परीक्षण उपकरण और पावर इलेक्ट्रॉनिक्स के लिए मानक उत्पाद और अनुकूलित समाधान प्रदान करता है।
इसके लिए आज ही हमारी इंजीनियरिंग टीम से संपर्क करें:
- उत्पाद अनुशंसाएँ
- तकनीकी परामर्श
- OEM और ODM समर्थन
- नमूना अनुरोध
- प्रतिस्पर्धी कोटेशन
DUFEW--चीन में आपका विश्वसनीय औद्योगिक पावर रेसिस्टर निर्माता।
