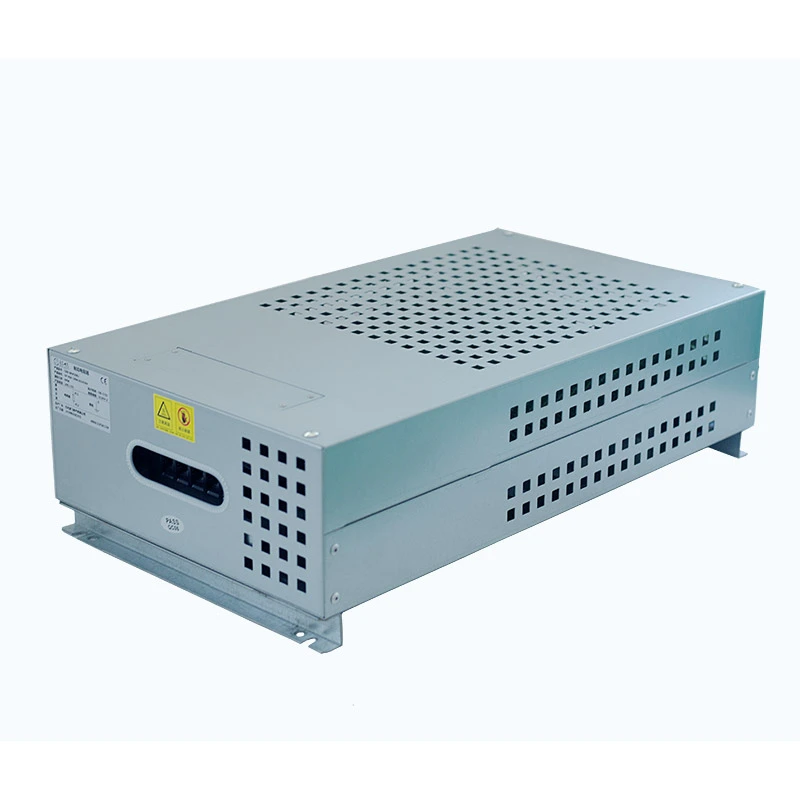

ट्यूबलर रेसिस्टर बॉक्स

ट्यूबलर रेसिस्टर बॉक्स एक उच्च-प्रदर्शन अवरोधक असेंबली है जिसे मोटर मंदी, आपातकालीन स्टॉप या लोड परीक्षण प्रक्रियाओं के दौरान उत्पन्न अतिरिक्त विद्युत ऊर्जा को अवशोषित और नष्ट करने के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से औद्योगिक ड्राइव सिस्टम, पावर इलेक्ट्रॉनिक्स उपकरण और ऊर्जा प्रबंधन अनुप्रयोगों में उपयोग किया जाता है।

ड्यूफ्यू इलेक्ट्रिक द्वारा निर्मित, रेसिस्टर बॉक्स में निकल-क्रोमियम मिश्र धातु प्रतिरोध तारों के साथ सीलबंद स्टेनलेस स्टील ट्यूबलर रेसिस्टर तत्वों को अपनाया जाता है, जो अंदर ठीक से घाव होते हैं। आंतरिक संरचना उच्च घनत्व वाले मैग्नीशियम ऑक्साइड (एमजीओ) इन्सुलेशन सामग्री से भरी हुई है, जो उत्कृष्ट विद्युत इन्सुलेशन और कुशल गर्मी हस्तांतरण प्रदान करती है।

पारंपरिक खुले प्रकार के तार घाव प्रतिरोधी या पारंपरिक प्रतिरोधी बक्से की तुलना में, ट्यूबलर डिज़ाइन धूल, नमी, तेल प्रदूषण और यांत्रिक प्रभाव के खिलाफ बेहतर सुरक्षा प्रदान करता है, जो इसे औद्योगिक वातावरण की मांग के लिए उपयुक्त बनाता है।

प्रत्येक ट्यूबलर अवरोधक तत्व 50W से 3000W तक की पावर रेंज का समर्थन करता है। 30kW तक की अनुकूलित पावर रेटिंग प्राप्त करने के लिए कई तत्वों को श्रृंखला में या समानांतर में जोड़ा जा सकता है, जिसमें प्रतिरोध मान 0.01Ω से 1kΩ तक उपलब्ध हैं।

संरचनात्मक डिजाइन सुविधाएँ

सीलबंद स्टेनलेस स्टील ट्यूबलर प्रतिरोधी तत्व

प्रत्येक अवरोधक ट्यूब को स्वतंत्र रूप से स्टेनलेस स्टील के बाहरी आवरण से सील किया जाता है और मैग्नीशियम ऑक्साइड इन्सुलेशन सामग्री से भरा जाता है। पूरी तरह से बंद संरचना नमी, धूल और तेल को प्रतिरोध तार तक पहुंचने से रोकती है, जिससे दीर्घकालिक स्थिरता और सेवा जीवन में सुधार होता है।

कुशल ताप अपव्यय संरचना

ट्यूबलर तत्वों को प्रत्येक ट्यूब के बीच पर्याप्त दूरी के साथ क्षैतिज रूप से व्यवस्थित किया जाता है। यह डिज़ाइन वायु प्रवाह परिसंचरण में सुधार करता है और गर्मी को धातु की सतह के माध्यम से समान रूप से स्थानांतरित करने की अनुमति देता है, जिससे निरंतर संचालन के दौरान स्थानीयकृत ओवरहीटिंग कम हो जाती है।

संवर्धित संक्षारण संरक्षण

संक्षारण, औद्योगिक धूल और कठोर ऑपरेटिंग वातावरण के खिलाफ प्रतिरोध में सुधार करने के लिए प्रतिरोधी बॉक्स एक सुरक्षात्मक धातु बाड़े के साथ स्टेनलेस स्टील ट्यूबलर तत्वों को जोड़ता है। यह कार्यशालाओं, बाहरी प्रतिष्ठानों और उच्च आर्द्रता या रासायनिक जोखिम वाले औद्योगिक स्थलों में अनुप्रयोगों के लिए उपयुक्त है।

स्वतंत्र मॉड्यूलर रिप्लेसमेंट डिज़ाइन

प्रत्येक ट्यूबलर रेसिस्टर तत्व को स्वतंत्र रूप से माउंट किया जाता है, जिससे संपूर्ण रेसिस्टर बॉक्स को हटाए बिना व्यक्तिगत प्रतिस्थापन की अनुमति मिलती है। इससे रखरखाव का समय कम हो जाता है और उपकरण डाउनटाइम कम हो जाता है।

प्रमुख लाभ

- पूरी तरह से सीलबंद ट्यूबलर संरचना: नमी, धूल, तेल और औद्योगिक संदूषकों से आंतरिक प्रतिरोध तत्वों की रक्षा करती है।

- उच्च तापीय चालकता: मैग्नीशियम ऑक्साइड भरना कुशल गर्मी हस्तांतरण और स्थिर तापमान प्रदर्शन प्रदान करता है।

- मजबूत यांत्रिक स्थायित्व: स्टेनलेस स्टील निर्माण उत्कृष्ट कंपन प्रतिरोध और प्रभाव सुरक्षा प्रदान करता है।

- लचीला विन्यास: अनुकूलित प्रतिरोध मूल्यों, पावर रेटिंग और स्थापना संरचनाओं का समर्थन करता है।

- लगातार संचालन के तहत स्थिर प्रदर्शन: बार-बार ब्रेक लगाने और ऊर्जा अवशोषण चक्र के लिए उपयुक्त।

- जगह बचाने वाला डिज़ाइन: कॉम्पैक्ट संरचना विद्युत अलमारियाँ या उपकरण प्रणालियों के अंदर लचीली स्थापना की अनुमति देती है।

अनुप्रयोग

ट्यूबलर रेसिस्टर बॉक्स का व्यापक रूप से औद्योगिक प्रणालियों में उपयोग किया जाता है, जिसमें प्रभावी ऊर्जा अपव्यय और ब्रेकिंग नियंत्रण की आवश्यकता होती है, जिसमें आवृत्ति कनवर्टर ब्रेकिंग सिस्टम, सर्वो ड्राइव ऊर्जा खपत सर्किट, एलिवेटर और उठाने वाले उपकरण, क्रेन और अन्य हेवी-ड्यूटी मशीनरी शामिल हैं।

यह सीएनसी मशीन टूल्स, कन्वेयर सिस्टम, इंजेक्शन मोल्डिंग मशीन, पैकेजिंग मशीनरी, पवन ऊर्जा और नवीकरणीय ऊर्जा उपकरण, बैटरी चार्जिंग और डिस्चार्ज परीक्षण सिस्टम, साथ ही औद्योगिक लोड परीक्षण अनुप्रयोगों के लिए भी उपयुक्त है।

तकनीकी निर्देश

विद्युत प्रदर्शन

यांत्रिक प्रदर्शन

अनुकूलन विकल्प

ड्यूफ्यू इलेक्ट्रिक विभिन्न औद्योगिक अनुप्रयोग आवश्यकताओं के आधार पर अनुकूलित ट्यूबलर रेसिस्टर बॉक्स समाधान प्रदान करता है, जिसमें रेटेड पावर, प्रतिरोध मूल्य, वोल्टेज की स्थिति, प्रतिरोधी ट्यूबों की संख्या, कनेक्शन विधियां, संलग्नक आयाम, स्थापना संरचना और सुरक्षा स्तर शामिल हैं।

विभिन्न ब्रेकिंग प्रदर्शन और लोड परीक्षण आवश्यकताओं को प्राप्त करने के लिए एकाधिक ट्यूबलर प्रतिरोधी तत्वों को श्रृंखला या समानांतर कनेक्शन के माध्यम से कॉन्फ़िगर किया जा सकता है, जिससे उत्पाद विभिन्न ऑपरेटिंग स्थितियों के अनुकूल हो सकता है।

ट्यूबलर रेसिस्टर बॉक्स बनाम पारंपरिक रेसिस्टर बॉक्स

अक्सर पूछे जाने वाले प्रश्न

1. ट्यूबलर रेसिस्टर बॉक्स और पारंपरिक रेसिस्टर बॉक्स के बीच क्या अंतर है?

ट्यूबलर रेसिस्टर बॉक्स उच्च घनत्व मैग्नीशियम ऑक्साइड इन्सुलेशन सामग्री से भरे सीलबंद स्टेनलेस स्टील ट्यूबलर रेसिस्टर तत्वों का उपयोग करता है। यह संरचना पारंपरिक खुले प्रकार के तार घाव या नालीदार प्रतिरोधी डिजाइनों की तुलना में नमी, धूल, तेल संदूषण और यांत्रिक तनाव के खिलाफ बेहतर सुरक्षा प्रदान करती है।

2. इस प्रतिरोधक बॉक्स के लिए कौन से अनुप्रयोग उपयुक्त हैं?

इस उत्पाद का उपयोग आमतौर पर आवृत्ति कनवर्टर्स, सर्वो ड्राइव, लिफ्ट, क्रेन, सीएनसी मशीनों और लगातार त्वरण और मंदी वाले अन्य उपकरणों में ऊर्जा अवशोषण के लिए किया जाता है। यह औद्योगिक लोड परीक्षण, बैटरी डिस्चार्ज परीक्षण और पावर नियंत्रण प्रणालियों के लिए भी उपयुक्त है।

3. क्या ड्यूफ्यू अनुकूलित प्रतिरोधक समाधान प्रदान कर सकता है?

हाँ। ड्यूफ्यू विभिन्न औद्योगिक अनुप्रयोगों के अनुसार प्रतिरोध मूल्यों, रेटेड पावर, वोल्टेज आवश्यकताओं, बाड़े के आयाम, कनेक्शन विधियों और स्थापना संरचनाओं के अनुकूलन का समर्थन करता है।

4. क्या अलग-अलग प्रतिरोधक तत्वों को अलग से बदला जा सकता है?

हाँ। मॉड्यूलर ट्यूबलर तत्व डिज़ाइन पूरी असेंबली को बदले बिना एकल क्षतिग्रस्त प्रतिरोधक ट्यूब को हटाने और बदलने की अनुमति देता है, जिससे रखरखाव लागत और उपकरण डाउनटाइम को कम करने में मदद मिलती है।

5. क्या यह उत्पाद कठोर औद्योगिक वातावरण के लिए उपयुक्त है?

हाँ। सीलबंद धातु ट्यूब संरचना नमी, धूल, कंपन और तेल संदूषण के लिए उत्कृष्ट प्रतिरोध प्रदान करती है। यह औद्योगिक कार्यशालाओं, बाहरी उपकरणों और अन्य मांग वाले वातावरणों में विश्वसनीय रूप से काम कर सकता है।
