लोड प्रतिरोधी बॉक्स

लोड रेसिस्टर बॉक्स एक विद्युत परीक्षण उपकरण है जो विद्युत उपकरणों की वास्तविक बिजली खपत स्थितियों का अनुकरण करने के लिए प्रतिरोधी तत्वों का उपयोग करता है। ऑपरेशन के दौरान विद्युत ऊर्जा को नियंत्रित गर्मी में परिवर्तित करके, यह इंजीनियरों को आउटपुट स्थिरता, भार क्षमता, अधिभार प्रतिक्रिया, सुरक्षा कार्यों और दीर्घकालिक परिचालन विश्वसनीयता का मूल्यांकन करने की अनुमति देता है।

ब्रेकिंग रेसिस्टर समाधानों के विपरीत, जो मुख्य रूप से मोटर मंदी से पुनर्योजी ऊर्जा को अवशोषित करने के लिए डिज़ाइन किए गए हैं, एक लोड रेसिस्टर बॉक्स बिजली स्रोतों और बिजली रूपांतरण उपकरणों के प्रदर्शन को सत्यापित करने के लिए एक नियंत्रणीय परीक्षण लोड के रूप में कार्य करता है।

उत्पाद संरचना और कार्य सिद्धांत

आंतरिक अवरोधक असेंबली में विभिन्न लोड कॉन्फ़िगरेशन प्राप्त करने के लिए श्रृंखला और समानांतर कनेक्शन के माध्यम से व्यवस्थित कई नालीदार प्रतिरोधी तत्व होते हैं। स्वतंत्र लोड अनुभाग उपयोगकर्ताओं को समग्र हार्डवेयर संरचना को बदले बिना विभिन्न प्रतिरोधी समूहों को स्विच करके परीक्षण स्थितियों को समायोजित करने की अनुमति देता है।

कार्य प्रक्रिया को इस प्रकार वर्णित किया जा सकता है:

पावर उपकरण आउटपुट → लोड रेसिस्टर बॉक्स इनपुट → रेसिस्टर लोड खपत → प्रदर्शन डेटा मूल्यांकन

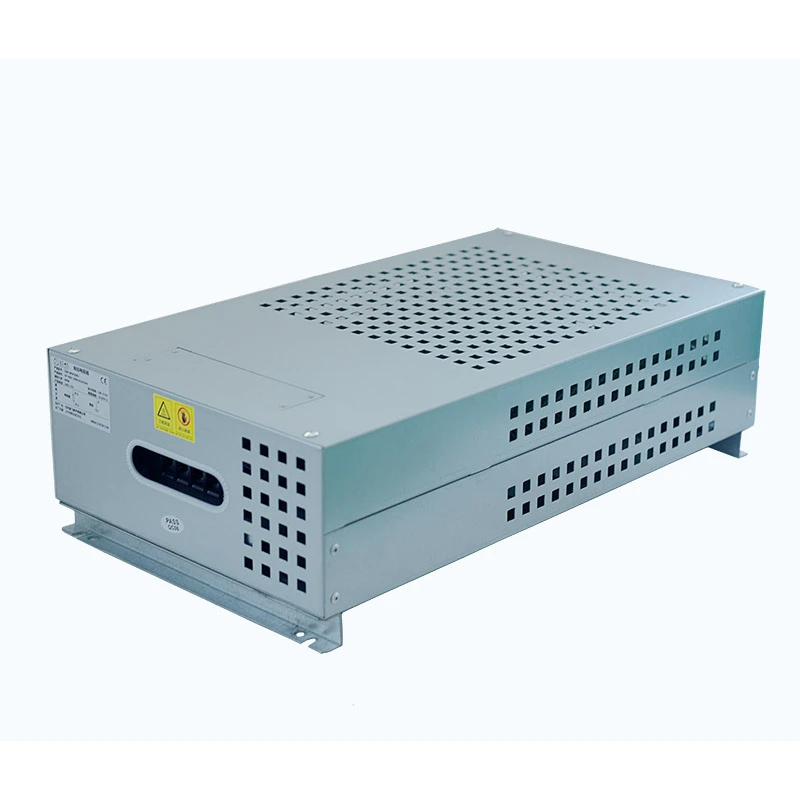

बाड़े को एल्यूमीनियम-जस्ता लेपित स्टील शीट से निर्मित किया गया है, जो यांत्रिक सुरक्षा, कुशल गर्मी लंपटता, संक्षारण प्रतिरोध और सुविधाजनक स्थापना प्रदान करता है। बाहरी विद्युत कनेक्शन के लिए एक समर्पित टर्मिनल ब्लॉक एकीकृत किया गया है, जबकि निरंतर उच्च-शक्ति संचालन की आवश्यकता वाले अनुप्रयोगों के लिए वैकल्पिक मजबूर वायु शीतलन उपलब्ध है।

उत्पाद विशिष्टता

विद्युत उपकरण परीक्षण के लिए डिज़ाइन किया गया

यूपीएस प्रदर्शन सत्यापन

उपकरण यूपीएस रेटेड आउटपुट क्षमता, अधिभार प्रतिक्रिया, वोल्टेज स्थिरता और लंबी अवधि के संचालन प्रदर्शन को सत्यापित करने के लिए नियंत्रित लोड स्थितियां प्रदान करता है। विभिन्न लोड स्तरों को लागू करके, इंजीनियर उन परिस्थितियों में यूपीएस व्यवहार का मूल्यांकन कर सकते हैं जो वास्तविक परिचालन आवश्यकताओं को अधिक बारीकी से दर्शाते हैं।

जेनरेटर परीक्षण

कृत्रिम विद्युत भार के रूप में, उपकरण का उपयोग चालू होने से पहले या निर्धारित रखरखाव के दौरान जनरेटर क्षमता को सत्यापित करने के लिए किया जा सकता है। विशिष्ट अनुप्रयोगों में डीजल जनरेटर परीक्षण, बैकअप पावर सिस्टम निरीक्षण और फ़ैक्टरी स्वीकृति परीक्षण शामिल हैं, जो परिभाषित लोड स्थितियों के तहत आउटपुट प्रदर्शन की पुष्टि करने में मदद करते हैं।

इन्वर्टर और बिजली आपूर्ति परीक्षण

नियंत्रित प्रतिरोधक भार इंजीनियरों को आउटपुट वर्तमान क्षमता, थर्मल प्रदर्शन, सुरक्षा कार्यों और इनवर्टर और बिजली आपूर्ति की दीर्घकालिक परिचालन विश्वसनीयता का मूल्यांकन करने की अनुमति देता है। समायोज्य लोड स्थितियाँ उपकरण संचालन के विभिन्न चरणों में परीक्षण का भी समर्थन करती हैं।

ऊर्जा भंडारण प्रणाली का परीक्षण

सिस्टम बैटरी सिस्टम, पीसीएस उपकरण और ऊर्जा प्रबंधन प्रणालियों के लिए नियंत्रित डिस्चार्ज लोड प्रदान करता है, जिससे इंजीनियरों को निर्दिष्ट विद्युत स्थितियों के तहत डिस्चार्ज प्रदर्शन और परिचालन स्थिरता का आकलन करने की अनुमति मिलती है।

मुख्य विशेषताएं

स्वतंत्र भार अनुभाग नियंत्रण

आंतरिक सर्किट को कई स्वतंत्र लोड समूहों में विभाजित किया गया है, जिससे आवश्यक परीक्षण प्रोफ़ाइल के अनुसार बिजली को उत्तरोत्तर समायोजित किया जा सकता है। जब व्यक्तिगत अनुभागों को निरीक्षण की आवश्यकता होती है तो यह कॉन्फ़िगरेशन लचीले लोड संयोजन, दोहराए जाने योग्य परीक्षण स्थितियों और आसान गलती अलगाव का समर्थन करता है।

एकाधिक परिचालन स्थितियों का अनुकरण

सिस्टम हल्के-लोड संचालन से लेकर पूर्ण-लोड और अल्पकालिक अधिभार परीक्षण तक विभिन्न लोड स्थितियों को पुन: पेश कर सकता है, जिससे इंजीनियरों को व्यापक ऑपरेटिंग रेंज में उपकरण के प्रदर्शन का मूल्यांकन करने की अनुमति मिलती है।

एसी और डीसी संगत डिजाइन

एकीकृत टर्मिनल संरचना को एसी और डीसी दोनों परीक्षण अनुप्रयोगों के लिए कॉन्फ़िगर किया जा सकता है, जो विभिन्न प्रकार के बिजली उपकरणों का परीक्षण करते समय अधिक लचीलापन प्रदान करता है। 1200V के अधिकतम कार्यशील वोल्टेज के साथ, सिस्टम बुनियादी अवरोधक संरचना में बदलाव की आवश्यकता के बिना औद्योगिक बिजली परीक्षण आवश्यकताओं की एक श्रृंखला को समायोजित कर सकता है।

इंस्टालेशन गाइड

1. विशिष्टता की पुष्टि करें

स्थापना से पहले, परीक्षण किए गए उपकरण आउटपुट पावर, आवश्यक परीक्षण स्थितियों और स्थापना वातावरण के अनुसार उचित पावर रेटिंग, प्रतिरोध मान और सुरक्षा ग्रेड का चयन करें। परीक्षण के दौरान सुरक्षित ऊर्जा अपव्यय के लिए उचित विनिर्देशन मिलान आवश्यक है।

2. उपकरण की स्थिति की जाँच करें

यह पुष्टि करने के लिए कि उपकरण बरकरार है और संचालन के लिए तैयार है, स्थापना से पहले बाड़े, टर्मिनल ब्लॉक और शीतलन प्रणाली का निरीक्षण करें। विद्युत कनेक्शन से पहले किसी भी दृश्यमान क्षति या असामान्यता पर ध्यान दिया जाना चाहिए।

3. स्थापना स्थान का चयन करें

गर्मी अपव्यय के लिए पर्याप्त निकासी के साथ उपकरण को अच्छी तरह हवादार स्थान पर स्थापित करें। स्थापना क्षेत्र को ज्वलनशील पदार्थों, प्रतिबंधित वायु प्रवाह की स्थिति और अत्यधिक नमी से दूर रखा जाना चाहिए जो सुरक्षित संचालन को प्रभावित कर सकता है।

4. उपकरण ठीक करें

यूनिट को फर्श या निर्दिष्ट परीक्षण प्लेटफॉर्म पर सुरक्षित रूप से स्थापित करने के लिए बाड़े पर दिए गए माउंटिंग छेद का उपयोग करें। माउंटिंग संरचना उपकरण के वजन और परिचालन स्थितियों के लिए उपयुक्त होनी चाहिए।

5. विद्युत कनेक्शन

आपूर्ति किए गए वायरिंग आरेख के अनुसार परीक्षण किए गए उपकरण के आउटपुट टर्मिनलों को लोड इनपुट टर्मिनलों से कनेक्ट करें। डीसी अनुप्रयोगों के लिए, ध्रुवता की पुष्टि की जानी चाहिए, जबकि सभी टर्मिनल कनेक्शन ठीक से कड़े होने चाहिए और अपेक्षित करंट के लिए उपयुक्त केबलों से जुड़े होने चाहिए।

6. परीक्षण संचालन

संपूर्ण विद्युत कनेक्शन को सत्यापित करने के बाद, कम लोड स्तर पर परीक्षण शुरू करें और परीक्षण प्रक्रिया के अनुसार धीरे-धीरे सक्रिय लोड अनुभागों को बढ़ाएं। ऑपरेशन के दौरान, यह सुनिश्चित करने के लिए कि उपकरण निर्दिष्ट सीमा के भीतर रहे, अवरोधक तापमान और अन्य प्रासंगिक परिचालन स्थितियों की निगरानी करें।

प्रदर्शन और विश्वसनीयता परीक्षण

ड्यूफ्यू लोड रेसिस्टर बॉक्स लंबी अवधि के विद्युत परीक्षण के लिए डिज़ाइन किया गया है और डिलीवरी से पहले विद्युत और यांत्रिक प्रदर्शन सत्यापन से गुजरता है। परीक्षण प्रतिरोध विशेषताओं, विद्युत सुरक्षा, यांत्रिक अखंडता और विभिन्न लोड स्थितियों के तहत स्थिर संचालन पर केंद्रित है, जो औद्योगिक परीक्षण वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करने में मदद करता है।

विद्युत विशेषताओं

यांत्रिक विशेषताएं

बाड़े की संरचना को परिवहन, स्थापना और औद्योगिक परिचालन वातावरण का सामना करने के लिए डिज़ाइन किया गया है। यांत्रिक परीक्षण यह सुनिश्चित करते हैं कि टर्मिनल प्रणाली और आवास संरचना दीर्घकालिक उपयोग के दौरान विश्वसनीयता बनाए रखे।

लोड सिमुलेशन क्षमता

लचीला लोड कॉन्फ़िगरेशन

विभिन्न परीक्षण आवश्यकताओं के लिए अलग-अलग लोड स्थितियों की आवश्यकता होती है। आंतरिक अवरोधक समूहों को कई स्वतंत्र अनुभागों में कॉन्फ़िगर किया जा सकता है, जिससे उपयोगकर्ता वास्तविक परीक्षण प्रक्रियाओं के अनुसार लागू लोड को समायोजित कर सकते हैं।

विशिष्ट विन्यास में शामिल हैं:

यह अनुभागीय डिज़ाइन इंजीनियरों को कई निश्चित-मूल्य लोड डिवाइस तैयार करने के बजाय एक इकाई के साथ कई परीक्षण करने की अनुमति देता है।

सतत संचालन क्षमता

उत्पादन परीक्षण, प्रयोगशाला सत्यापन और उपकरण विश्वसनीयता मूल्यांकन के लिए, लोड उपकरण को अक्सर निरंतर और मांग वाली परिस्थितियों में संचालित करने की आवश्यकता होती है। ड्यूफ्यू लोड रेसिस्टर बॉक्स को लंबी अवधि के उच्च-शक्ति परीक्षण का समर्थन करने के लिए स्थिर प्रतिरोध प्रदर्शन, अनुकूलित गर्मी लंपटता संरचना, स्वतंत्र प्रतिरोधी समूह और वैकल्पिक मजबूर वायु शीतलन के साथ डिज़ाइन किया गया है।

यह डिज़ाइन इसे फ़ैक्टरी एजिंग परीक्षण, जनरेटर प्रदर्शन सत्यापन, यूपीएस विश्वसनीयता मूल्यांकन और बिजली आपूर्ति परीक्षण जैसे अनुप्रयोगों के लिए उपयुक्त बनाता है, जहां लगातार लोड स्थितियों की आवश्यकता होती है।

विनिर्माण गुणवत्ता नियंत्रण

सूज़ौ ड्यूफ्यू इलेक्ट्रिकल कंपनी लिमिटेड पूरी निर्माण प्रक्रिया में संरचित गुणवत्ता नियंत्रण प्रक्रियाओं को लागू करती है, जिसमें सामग्री निरीक्षण, असेंबली नियंत्रण और अंतिम प्रदर्शन सत्यापन शामिल है। प्रत्येक चरण को विद्युत विश्वसनीयता, यांत्रिक स्थिरता और सुसंगत उत्पाद प्रदर्शन सुनिश्चित करने के लिए प्रबंधित किया जाता है।

सामग्री निरीक्षण

उत्पादन से पहले प्रतिरोधी तत्वों, धातु संलग्नक सामग्री, टर्मिनल घटकों और इन्सुलेशन सामग्री की गुणवत्ता को सत्यापित करने के लिए आने वाली सामग्रियों का निरीक्षण किया जाता है।

असेंबली नियंत्रण

असेंबली के दौरान, ड्यूफ्यू प्रतिरोधी समूहन, विद्युत कनेक्शन विश्वसनीयता, इन्सुलेशन दूरी और यांत्रिक फिक्सिंग को नियंत्रित करता है ताकि यह सुनिश्चित किया जा सके कि तैयार उत्पाद तकनीकी आवश्यकताओं को पूरा करता है।

अंतिम प्रदर्शन परीक्षण

डिलीवरी से पहले, प्रत्येक इकाई व्यापक सत्यापन से गुजरती है, जिसमें प्रतिरोध माप, इन्सुलेशन परीक्षण, ढांकता हुआ ताकत परीक्षण, संरचनात्मक निरीक्षण और कार्यात्मक प्रदर्शन जांच शामिल है।

ड्यूफ्यू लोड टेस्टिंग समाधान क्यों चुनें?

व्यावसायिक पावर इलेक्ट्रॉनिक्स विनिर्माण अनुभव

सूज़ौ ड्यूफ्यू इलेक्ट्रिकल कंपनी लिमिटेड रेसिस्टर्स, ब्रेकिंग सिस्टम, रिएक्टर, ट्रांसफार्मर और पावर फिल्टर सहित पावर इलेक्ट्रॉनिक्स घटकों में माहिर है। औद्योगिक स्वचालन, ऊर्जा प्रणालियों और विद्युत उपकरण अनुप्रयोगों में अनुभव के माध्यम से, ड्यूफ्यू विश्वसनीय परीक्षण वातावरण की व्यावहारिक आवश्यकताओं को समझता है।

अनुकूलित परीक्षण समाधान

विभिन्न परीक्षण परियोजनाओं के लिए अलग-अलग विद्युत और यांत्रिक कॉन्फ़िगरेशन की आवश्यकता होती है। ड्यूफ्यू रेटेड पावर, प्रतिरोध मूल्य, वोल्टेज स्तर, लोड चरण, शीतलन आवश्यकताओं, संलग्नक संरचना और स्थापना स्थितियों के अनुसार अनुकूलित समाधान प्रदान करता है, जिससे ग्राहकों को विशिष्ट उपकरणों के लिए उपयुक्त परीक्षण प्रदर्शन प्राप्त करने में मदद मिलती है।

औद्योगिक अनुप्रयोगों के लिए विश्वसनीय आपूर्ति

ड्यूफ्यू इंजीनियरिंग सहायता, अनुकूलित विनिर्माण और मानकीकृत उत्पादन प्रक्रियाओं के साथ उपकरण निर्माताओं, सिस्टम इंटीग्रेटर्स, इलेक्ट्रिकल वितरकों और औद्योगिक उपयोगकर्ताओं का समर्थन करता है। ये क्षमताएं वैश्विक औद्योगिक अनुप्रयोगों के लिए स्थिर आपूर्ति और विश्वसनीय विद्युत समाधान सुनिश्चित करने में मदद करती हैं।

लोड रेसिस्टर बॉक्स बनाम पारंपरिक रेसिस्टर समाधान

एक लोड परीक्षण प्रणाली के लिए न केवल पर्याप्त बिजली क्षमता की आवश्यकता होती है, बल्कि सटीक लोड सिमुलेशन, स्थिर दीर्घकालिक संचालन और सुविधाजनक संचालन की भी आवश्यकता होती है। फिक्स्ड सिंगल रेसिस्टर्स या पारंपरिक ब्रेकिंग रेसिस्टर समाधानों की तुलना में, ड्यूफ्यू लोड रेसिस्टर बॉक्स बिजली उपकरण सत्यापन के लिए अधिक लचीले परीक्षण कार्य प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: लोड परीक्षण उपकरण और ब्रेकिंग प्रतिरोधी समाधान के बीच क्या अंतर है?

लोड परीक्षण उपकरण का उपयोग मुख्य रूप से विद्युत भार का अनुकरण करने और जनरेटर, यूपीएस सिस्टम, इनवर्टर और बिजली आपूर्ति की आउटपुट क्षमता, स्थिरता और अधिभार प्रतिक्रिया सहित बिजली प्रणालियों के प्रदर्शन को सत्यापित करने के लिए किया जाता है। ब्रेकिंग रेसिस्टर समाधान मुख्य रूप से मोटर ड्राइव सिस्टम में मंदी के दौरान पुनर्योजी ऊर्जा को अवशोषित करने और डीसी बस ओवरवॉल्टेज को रोकने के लिए लागू किया जाता है।

Q2: परीक्षण भार कैसे समायोजित किया जाता है?

सिस्टम अनुभागीय लोड नियंत्रण का उपयोग करता है, जहां आंतरिक प्रतिरोधी समूहों को स्वतंत्र सर्किट में विभाजित किया जाता है। विभिन्न अनुभागों को स्विच करके, उपयोगकर्ता हल्के भार, आंशिक भार, रेटेड लोड और अधिभार स्थितियों सहित विभिन्न परिचालन स्थितियों का अनुकरण कर सकते हैं। यह कॉन्फ़िगरेशन परीक्षण लचीलेपन और पुनरावृत्ति में सुधार करता है।

Q3: कौन से कूलिंग विकल्प उपलब्ध हैं?

शीतलन विधि का चयन बिजली क्षमता, परिचालन अवधि, स्थापना वातावरण और गर्मी अपव्यय आवश्यकताओं के अनुसार किया जाता है। मानक कॉन्फ़िगरेशन प्राकृतिक वायु प्रवाह का उपयोग करते हैं, जबकि उच्च बिजली उत्पादन या विस्तारित निरंतर संचालन की आवश्यकता वाले अनुप्रयोगों के लिए मजबूर वायु शीतलन को जोड़ा जा सकता है।

Q4: क्या प्रतिरोध विन्यास को अनुकूलित किया जा सकता है?

हाँ। ड्यूफ्यू इलेक्ट्रिक विशिष्ट परीक्षण आवश्यकताओं के अनुसार प्रतिरोध मान, रेटेड पावर, वोल्टेज स्तर, लोड चरण, शीतलन विधियां, संलग्नक संरचनाएं और टर्मिनल कॉन्फ़िगरेशन को अनुकूलित कर सकता है।

Q5: इस समाधान से किन उपकरणों का परीक्षण किया जा सकता है?

यह प्रदर्शन सत्यापन, रखरखाव परीक्षण, उम्र बढ़ने के परीक्षण और जनरेटर, यूपीएस सिस्टम, इनवर्टर, डीसी बिजली आपूर्ति, चार्जर, ऊर्जा भंडारण रूपांतरण उपकरण और अन्य औद्योगिक बिजली प्रणालियों के प्रयोगशाला मूल्यांकन के लिए उपयुक्त है।

Q6: क्या ड्यूफ्यू इलेक्ट्रिक अनुकूलित परीक्षण समाधान प्रदान करता है?

हाँ। ड्यूफ्यू इलेक्ट्रिक ग्राहक उपकरण विनिर्देशों और परीक्षण आवश्यकताओं के आधार पर इंजीनियरिंग सहायता प्रदान करता है, जिससे विभिन्न बिजली क्षमताओं, विद्युत स्थितियों और स्थापना वातावरण के लिए उपयुक्त कॉन्फ़िगरेशन डिजाइन करने में मदद मिलती है।
