हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।

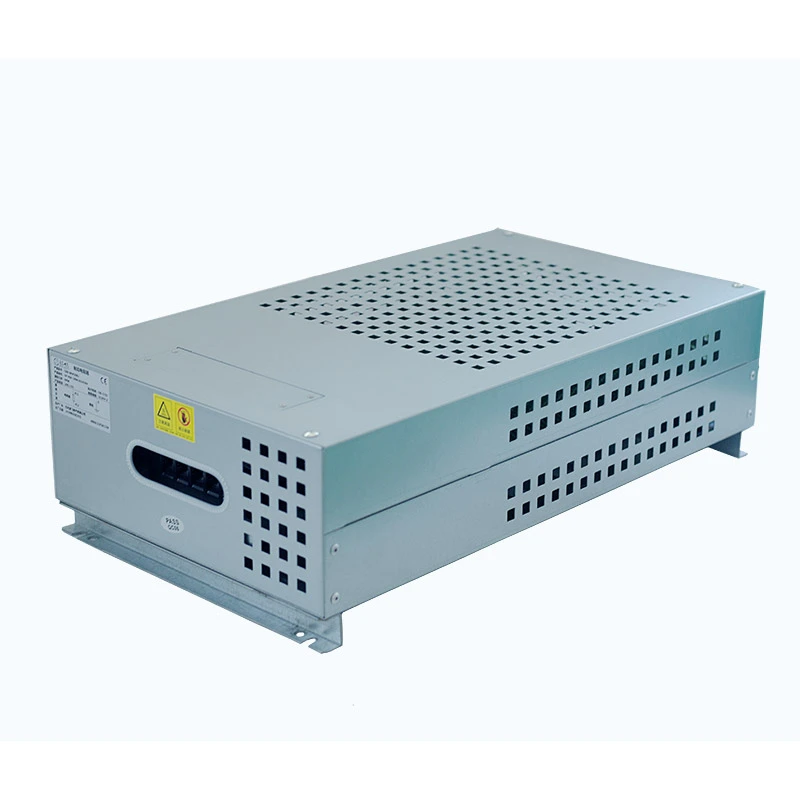

इन्वर्टर ब्रेकिंग रेसिस्टर बॉक्स एक समर्पित ब्रेकिंग घटक है जिसका उपयोग इन्वर्टर-चालित मोटर सिस्टम में किया जाता है। जब एक मोटर बड़े जड़त्व भार के साथ धीमी हो जाती है, तो पुनर्योजी ऊर्जा को वापस इन्वर्टर डीसी लिंक में भेज दिया जाता है, जिससे बस वोल्टेज बढ़ जाता है। यह उत्पाद स्थिर इन्वर्टर संचालन को बनाए रखने के लिए प्रतिरोधी तत्वों के माध्यम से अतिरिक्त ऊर्जा को नष्ट कर देता है।
आंतरिक संरचना में आवश्यक प्रतिरोध और शक्ति रेटिंग के अनुसार व्यवस्थित कई नालीदार प्रतिरोधी तत्व होते हैं। अवरोधक असेंबली को एकीकृत टर्मिनल ब्लॉक और तापमान संरक्षण स्विच के साथ एक सुरक्षात्मक एल्यूमीनियम-जस्ता लेपित स्टील बाड़े के अंदर स्थापित किया गया है।
संलग्नक डिज़ाइन इन्वर्टर कैबिनेट के बगल में बाहरी माउंटिंग का समर्थन करता है, जो प्रभावी गर्मी लंपटता और विद्युत सुरक्षा को बनाए रखते हुए आंतरिक कैबिनेट स्थान को बचाने में मदद करता है।
प्रतिरोध और पावर कॉन्फ़िगरेशन को सामान्य इन्वर्टर ब्रेकिंग आवश्यकताओं के अनुसार डिज़ाइन किया गया है। यह चयन को सरल बनाता है और सिस्टम एकीकरण के दौरान मैन्युअल गणना को कम करने में मदद करता है।
संलग्नक एक साइड वेंटिलेशन डिज़ाइन को अपनाता है जो गर्म हवा को इन्वर्टर कैबिनेट से दूर निर्देशित करता है, जिससे ड्राइव घटकों के आसपास माध्यमिक गर्मी संचय कम हो जाता है।
आंतरिक लेआउट अवरोधक तत्वों और बाड़े के बीच पर्याप्त इन्सुलेशन दूरी प्रदान करता है, जो 1200V तक डीसी बस वोल्टेज के तहत स्थिर संचालन का समर्थन करता है।
समर्पित माउंटिंग बेस मूल्यवान आंतरिक विद्युत कैबिनेट स्थान पर कब्जा किए बिना इन्वर्टर कैबिनेट के किनारे या नीचे स्थापना की अनुमति देता है।
- विशेष रूप से वीएफडी पुनर्योजी ब्रेकिंग सिस्टम के लिए डिज़ाइन किया गया
- डीसी बस ओवरवॉल्टेज अलार्म को रोकने के लिए अतिरिक्त ब्रेकिंग ऊर्जा को गर्मी में परिवर्तित करता है
- नालीदार अवरोधक संयोजन 30 किलोवाट तक बिजली रेटिंग का समर्थन करता है
- अंतर्निर्मित तापमान स्विच ऑपरेशन सुरक्षा में सुधार करता है
- एल्यूमिनियम-जस्ता लेपित संलग्नक संक्षारण प्रतिरोध और यांत्रिक सुरक्षा प्रदान करता है
- लगातार त्वरण, मंदी और आपातकालीन रोक स्थितियों के लिए उपयुक्त
ड्यूफ्यू इलेक्ट्रिक कोरगेटेड रेसिस्टर कैबिनेट को औद्योगिक ड्राइव सिस्टम के लिए डिज़ाइन किया गया है, जिसमें ब्रेकिंग, मंदी और गतिशील लोड नियंत्रण के दौरान विश्वसनीय ऊर्जा अपव्यय की आवश्यकता होती है। इसका लचीला विन्यास इसे विभिन्न हेवी-ड्यूटी अनुप्रयोगों के लिए उपयुक्त बनाता है, जिनमें शामिल हैं:
अवरोधक कैबिनेट बार-बार उठाने और कम करने के संचालन के दौरान उत्पन्न पुनर्योजी ऊर्जा को प्रबंधित करने में मदद करता है, जिससे लिफ्ट, टॉवर क्रेन, लहरा, चरखी और उठाने वाले प्लेटफार्मों में सिस्टम स्थिरता में सुधार होता है।
बेल्ट कन्वेयर, स्टेकर रिक्लेमर्स और भारी परिवहन प्रणालियों जैसे लगातार त्वरण और मंदी चक्र वाले उपकरणों के लिए, समाधान स्थिर ब्रेकिंग प्रदर्शन प्रदान करता है और निरंतर औद्योगिक संचालन का समर्थन करता है।
कैबिनेट औद्योगिक मशीनरी के लिए उपयुक्त है, जिसमें रोलिंग मिल, सेंट्रीफ्यूज, इंजेक्शन मोल्डिंग मशीन, वायर ड्राइंग मशीन और कपड़ा मशीनरी सहित सटीक मोटर नियंत्रण और ऊर्जा अवशोषण की आवश्यकता होती है।
विद्युत प्रदर्शन और सिस्टम विश्वसनीयता के मूल्यांकन के लिए नियंत्रित प्रतिरोध भार प्रदान करने के लिए इसे इन्वर्टर प्रदर्शन परीक्षण उपकरण और सर्वो ड्राइव परीक्षण प्रणालियों में भी एकीकृत किया जा सकता है।
| पैरामीटर | विनिर्देश |
|---|---|
| पावर रेंज | 1kW-30kW |
| कार्यशील वोल्टेज | ≤1200V |
| प्रतिरोध सीमा | 0.01Ω-1kΩ |
| प्रतिरोध सहिष्णुता | ±3% / ±5% / ±10% |
| संरक्षण ग्रेड | आईपी20/आईपी23 |
| तापमान गुणांक | ≤300 पीपीएम/℃ |
| ज्वाला मंदक ग्रेड | UL94V-2 |
| मानक | जीबी-5792 |
उदाहरण: CRB 10KW 13.6R J
| कोड | विवरण |
|---|---|
| सीआरबी | ब्रेकिंग रेसिस्टर बॉक्स |
| 10 किलोवाट | मूल्यांकित शक्ति |
| 13.6आर | रेटेड प्रतिरोध |
| J | प्रतिरोध सहनशीलता (K=10%, J=5%, H=3%) |
| प्रदर्शन मद | परीक्षण की स्थिति | प्रदर्शन |
|---|---|---|
| ढांकता हुआ ताकत | 2500VAC/50Hz/60S | रिसाव धारा ≤10mA |
| इन्सुलेशन प्रतिरोध | 1000VDC | ≥100MΩ |
| कम समय का अधिभार | 10 गुना रेटेड पावर 5एस | कोई प्रत्यक्ष क्षति नहीं |
| दीर्घकालिक भार जीवन | 10एस डिस्चार्ज/90एस अंतराल साइकिलिंग | >9000 घंटे |
| नम ताप परीक्षण | 40℃±2℃ / 90%-95%आरएच / 100 घंटे | △R≤±(1%R+0.05Ω) |
| तापमान चक्रण | -55℃, 55℃, 155℃ साइकिल चलाना | △R≤±(2%R+0.05Ω) |
| गर्मी प्रतिरोध | 350℃/2h | कोई मलिनकिरण या क्षति नहीं |
| तापमान गुणांक | रेटेड लोड स्थिति | <300 पीपीएम/℃ |
| ज्वाला परीक्षण | 10 गुना रेटेड पावर 5 मिनट | बिना लौ के लाल ताप |
| प्रदर्शन मद | परीक्षण की स्थिति | प्रदर्शन |
|---|---|---|
| टर्मिनल ताकत | 45एन/30एस | कोई ढीलापन या क्षति नहीं |
| कंपन प्रतिरोध | 5-200Hz, 1g, 98m/S² | कोई संरचनात्मक क्षति नहीं |
| सोल्डरिंग ताप प्रतिरोध | 350±5℃ / 3एस | △R≤±(1%R+0.05Ω) |
| मिलाप की | 235±5℃/5एस | सोल्डर कवरेज >95% |
तीव्र मंदी या आपातकालीन ब्रेकिंग के दौरान, यह उत्पाद इन्वर्टर डीसी बस स्थिरता बनाए रखने में मदद करने के लिए एक प्रभावी ऊर्जा अपव्यय पथ प्रदान करता है।
अवरोधक संरचना को बार-बार ऊर्जा अवशोषण की स्थिति के लिए डिज़ाइन किया गया है जो आमतौर पर उठाने वाले उपकरण, कन्वेयर और औद्योगिक स्वचालन प्रणालियों में पाई जाती है।
बाहरी माउंटिंग संरचना कैबिनेट स्थान की आवश्यकताओं को कम करती है और सिस्टम स्थापना को सरल बनाती है।
| तुलना मद | इन्वर्टर ब्रेकिंग रेसिस्टर बॉक्स | सामान्य लोड प्रतिरोधी बॉक्स |
|---|---|---|
| मुख्य उद्देश्य | इन्वर्टर ब्रेकिंग और डीसी बस वोल्टेज नियंत्रण के लिए डिज़ाइन किया गया | सामान्य प्रतिरोध लोड अनुप्रयोग |
| पैरामीटर चयन | इन्वर्टर ब्रेकिंग यूनिट आवश्यकताओं से मेल खाता है | अतिरिक्त प्रतिरोध गणना की आवश्यकता है |
| कूलिंग डिज़ाइन | साइड एग्जॉस्ट गर्म हवा को इन्वर्टर कैबिनेट में प्रवेश करने से रोकता है | मानक वायु प्रवाह आसपास के उपकरणों को प्रभावित कर सकता है |
| इंस्टालेशन | इन्वर्टर कैबिनेट बाहरी माउंटिंग का समर्थन करता है | आमतौर पर अलग स्थापना स्थान की आवश्यकता होती है |
| काम की परिस्थिति | आंतरायिक पुनर्योजी ब्रेकिंग के लिए अनुकूलित | मुख्य रूप से सामान्य लोड या परीक्षण के लिए उपयोग किया जाता है |
ड्यूफ्यू इलेक्ट्रिक रेसिस्टर असेंबली और एनक्लोजर फैब्रिकेशन से लेकर विद्युत प्रदर्शन परीक्षण तक मानकीकृत उत्पादन प्रक्रियाओं को लागू करता है।
गुणवत्ता नियंत्रण में शामिल हैं:
- आने वाली सामग्री का निरीक्षण
- प्रतिरोध मान सत्यापन
- इन्सुलेशन परीक्षण
- थर्मल सुरक्षा परीक्षण
- अंतिम उत्पाद निरीक्षण
प्रत्येक अवरोधक बॉक्स को उत्पाद के आकार और परिवहन आवश्यकताओं के अनुसार पेशेवर रूप से पैक किया जाता है।
पैकेजिंग प्रक्रिया में शामिल हैं:
- उत्पाद सुरक्षा फिक्सिंग
- नमी प्रतिरोधी पैकेजिंग
- निर्यात शिपमेंट की तैयारी
- बैच ऑर्डर प्रबंधन
एक उपयुक्त इन्वर्टर ब्रेकिंग रेसिस्टर बॉक्स का चयन करने के लिए इन्वर्टर मापदंडों, मोटर विशेषताओं, ब्रेकिंग स्थितियों और इंस्टॉलेशन वातावरण के व्यापक मूल्यांकन की आवश्यकता होती है। सही कॉन्फ़िगरेशन पुनर्योजी ऊर्जा को प्रभावी ढंग से नष्ट करने, डीसी बस ओवरवॉल्टेज को रोकने और वीएफडी सिस्टम की दीर्घकालिक विश्वसनीयता में सुधार करने में मदद करता है।
इन्वर्टर क्षमता और मोटर परिचालन स्थितियों के अनुसार रेसिस्टर बॉक्स पावर रेटिंग का चयन किया जाना चाहिए। उच्च मोटर शक्ति, बड़े भार जड़त्व, या लगातार ब्रेकिंग चक्र वाले अनुप्रयोगों को आमतौर पर मजबूत ऊर्जा अवशोषण क्षमता की आवश्यकता होती है।
मुख्य चयन कारकों में इन्वर्टर रेटेड पावर, मोटर पावर, लोड जड़ता, आवश्यक ब्रेकिंग टॉर्क और ब्रेकिंग आवृत्ति शामिल हैं।
सुरक्षित और स्थिर संचालन सुनिश्चित करने के लिए अवरोधक का कार्यशील वोल्टेज इन्वर्टर डीसी बस वोल्टेज से मेल खाना चाहिए। विभिन्न ड्राइव सिस्टमों को अलग-अलग वोल्टेज कॉन्फ़िगरेशन की आवश्यकता हो सकती है, जैसे 400V क्लास इन्वर्टर सिस्टम, 690V औद्योगिक ड्राइव, या 1200V तक उच्च-वोल्टेज डीसी अनुप्रयोग।
ड्यूफ्यू ब्रेकिंग रेसिस्टर समाधान एप्लिकेशन आवश्यकताओं के अनुसार विभिन्न डीसी बस वोल्टेज स्थितियों के तहत स्थिर संचालन का समर्थन करने के लिए डिज़ाइन किए गए हैं।
प्रतिरोध मान सीधे ब्रेकिंग प्रदर्शन को प्रभावित करता है। कम प्रतिरोध मान मजबूत ब्रेकिंग बल प्रदान कर सकता है लेकिन इसके परिणामस्वरूप उच्च धारा प्रवाह होता है, जबकि उच्च प्रतिरोध मान वर्तमान तनाव को कम करता है लेकिन ब्रेकिंग समय को बढ़ा सकता है।
उपयुक्त प्रतिरोध विन्यास को इन्वर्टर ब्रेकिंग यूनिट विनिर्देशों, स्वीकार्य ब्रेकिंग करंट, आवश्यक रुकने के समय और लोड जड़ता विशेषताओं के अनुसार निर्धारित किया जाना चाहिए।
विभिन्न औद्योगिक अनुप्रयोग पुनर्योजी ऊर्जा के विभिन्न स्तर उत्पन्न करते हैं, इसलिए अवरोधक बॉक्स को वास्तविक ब्रेकिंग चक्र और परिचालन स्थितियों के अनुसार चुना जाना चाहिए।
| आवेदन | संचालन की स्थिति | चयन फोकस |
|---|---|---|
| लिफ़्ट | बार-बार त्वरण और चक्र का रुकना | उच्च विश्वसनीयता और बार-बार ब्रेक लगाने की क्षमता |
| क्रेन एवं लहरा | भारी सामान उठाना और कम करना | उच्च अधिभार क्षमता और स्थिर प्रदर्शन |
| कन्वेयर सिस्टम | लंबे समय तक निरंतर संचालन | स्थिर थर्मल प्रबंधन |
| अपकेंद्रित्र | तीव्र मंदी की आवश्यकताएँ | तेज़ ऊर्जा अवशोषण क्षमता |
| औद्योगिक मशीनरी | रुक-रुक कर ब्रेक लगाने की स्थिति | उचित शक्ति और प्रतिरोध चयन |
स्थापना वातावरण कैबिनेट संरचना, वेंटिलेशन डिज़ाइन और थर्मल प्रदर्शन को प्रभावित करता है। चयन से पहले, ग्राहकों को उपलब्ध बढ़ते स्थान, स्थापना विधि, परिवेश तापमान और वायु प्रवाह की स्थिति पर विचार करना चाहिए।
ड्यूफ्यू ब्रेकिंग रेसिस्टर बॉक्स व्यावहारिक इंस्टॉलेशन संरचनाओं और अनुकूलित वेंटिलेशन डिज़ाइन को अपनाते हैं, जिससे प्रभावी गर्मी अपव्यय को बनाए रखते हुए इन्वर्टर कैबिनेट के साथ एकीकरण की अनुमति मिलती है।
मानक अवरोधक बक्से हमेशा विशिष्ट औद्योगिक आवश्यकताओं को पूरा नहीं कर सकते हैं। ड्यूफ्यू प्रतिरोध मूल्य, रेटेड पावर, कार्यशील वोल्टेज, बाड़े के आयाम, टर्मिनल व्यवस्था और सुरक्षा आवश्यकताओं के आधार पर अनुकूलित कॉन्फ़िगरेशन प्रदान करता है।
पेशेवर विनिर्माण क्षमता के साथ, ड्यूफ्यू इलेक्ट्रिक विभिन्न इन्वर्टर सिस्टम और औद्योगिक अनुप्रयोगों के लिए OEM और अनुकूलित ब्रेकिंग प्रतिरोधी समाधान का समर्थन करता है।
ड्यूफ्यू ब्रेकिंग रेसिस्टर बॉक्स का मिलान विभिन्न निर्माताओं के विभिन्न इन्वर्टर सिस्टम से किया जा सकता है। ग्राहक इन्वर्टर मॉडल की जानकारी प्रदान कर सकते हैं, और ड्यूफ्यू एक उपयुक्त प्रतिरोध और पावर कॉन्फ़िगरेशन की सिफारिश करेगा।
अनुकूलन के लिए, ग्राहकों को इन्वर्टर मॉडल, मोटर पावर, कार्यशील वोल्टेज, प्रतिरोध मूल्य, ब्रेकिंग ड्यूटी चक्र और स्थापना आवश्यकताएं प्रदान करनी चाहिए। ड्यूफ्यू इन मापदंडों के अनुसार एक उपयुक्त रेसिस्टर बॉक्स समाधान डिजाइन कर सकता है।
हाँ। ड्यूफ्यू विभिन्न औद्योगिक अनुप्रयोगों को पूरा करने के लिए समायोज्य प्रतिरोध मूल्यों, पावर रेटिंग, संलग्नक डिजाइन, टर्मिनल कॉन्फ़िगरेशन और सुरक्षा विकल्पों के साथ अनुकूलित ब्रेकिंग रेसिस्टर बॉक्स प्रदान करता है।
सेवा जीवन मुख्य रूप से ब्रेकिंग आवृत्ति, अधिभार की स्थिति, ऑपरेटिंग तापमान, शीतलन प्रदर्शन और स्थापना वातावरण से प्रभावित होता है। उचित चयन और ताप प्रबंधन दीर्घकालिक विश्वसनीयता में सुधार कर सकता है।
हाँ। ड्यूफ्यू ब्रेकिंग रेसिस्टर बॉक्स उन अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जिनमें बार-बार त्वरण और मंदी की आवश्यकता होती है, जैसे कि लिफ्ट, क्रेन, कन्वेयर और औद्योगिक स्वचालन उपकरण। ब्रेकिंग चक्र के अनुसार पावर रेटिंग का चयन किया जाना चाहिए।
वेंटिलेशन की स्थिति, टर्मिनल कनेक्शन, धूल संचय और अधिक गर्मी के संकेतों की जांच के लिए नियमित निरीक्षण की सिफारिश की जाती है। उचित रखरखाव स्थिर प्रदर्शन और लंबी सेवा जीवन सुनिश्चित करने में मदद करता है।
ड्यूफ्यू ब्रेकिंग रेसिस्टर बॉक्स में औद्योगिक अनुप्रयोगों के लिए सुरक्षात्मक बाड़े और विश्वसनीय संरचनाएं हैं। उच्च आर्द्रता, धूल या विशेष परिचालन स्थितियों वाले वातावरण के लिए अनुकूलित सुरक्षा समाधान उपलब्ध हैं।
ड्यूफ्यू औद्योगिक रेसिस्टर डिजाइन और विनिर्माण में माहिर है, जो इन्वर्टर निर्माताओं, उपकरण बिल्डरों और ऑटोमेशन कंपनियों के लिए अनुकूलित ब्रेकिंग रेसिस्टर समाधान, सख्त गुणवत्ता निरीक्षण और विश्वसनीय समर्थन प्रदान करता है।
लिफ्ट, क्रेन, औद्योगिक ड्राइव, या स्वचालन उपकरण के लिए ब्रेकिंग अवरोधक समाधान की आवश्यकता है?
अपना इन्वर्टर मॉडल, मोटर पावर, डीसी बस वोल्टेज और ब्रेकिंग आवश्यकताएं प्रदान करें। ड्यूफ्यू एक उपयुक्त वीएफडी ब्रेकिंग रेसिस्टर बॉक्स की सिफारिश करेगा और आपके प्रोजेक्ट के लिए तकनीकी सहायता प्रदान करेगा।
अनुकूलित प्रतिरोध मूल्यों, पावर रेटिंग और बाड़े के डिज़ाइन के लिए आज ही कोटेशन का अनुरोध करें।
