हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।

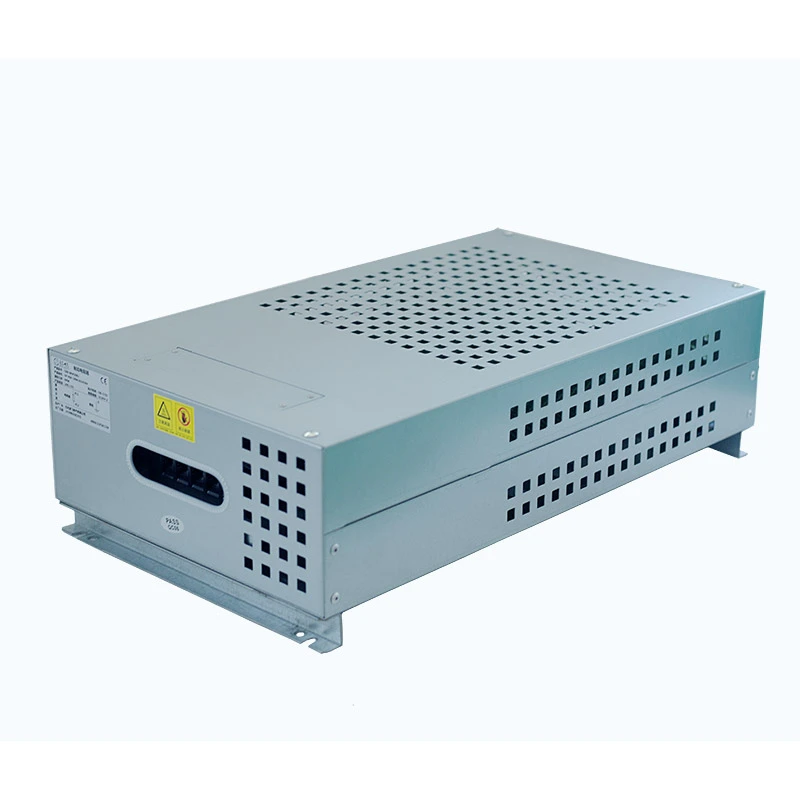

ड्यूफ्यू हाई पावर रेसिस्टर बॉक्स उच्च-शक्ति ऊर्जा अपव्यय आवश्यकताओं को पूरा करने के लिए एक कॉम्पैक्ट धातु के बाड़े में कई नालीदार प्रतिरोधी तत्वों को जोड़ता है।
प्रतिरोधक इकाइयों को विभिन्न शक्ति और प्रतिरोध आवश्यकताओं के अनुसार श्रृंखला या समानांतर में जोड़ा जा सकता है। सुरक्षित और सुविधाजनक स्थापना के लिए एकीकृत टर्मिनलों और तापमान संरक्षण उपकरणों के साथ संलग्नक एल्यूमीनियम-जस्ता लेपित स्टील प्लेट से बना है।
अनुकूलन योग्य विशिष्टताओं और कई कूलिंग कॉन्फ़िगरेशन के साथ, यह उत्पाद इन्वर्टर ब्रेकिंग सिस्टम, औद्योगिक परीक्षण उपकरण, ऊर्जा भंडारण अनुप्रयोगों और बड़े पैमाने पर ड्राइव सिस्टम के लिए उपयुक्त है।
| पैरामीटर | विनिर्देश |
|---|---|
| पावर रेंज | 1kW-30kW |
| कार्यशील वोल्टेज | ≤1200V |
| प्रतिरोध सीमा | 0.01Ω-1kΩ |
| प्रतिरोध सहिष्णुता | ±3% / ±5% / ±10% |
| संरक्षण ग्रेड | आईपी20/आईपी23 |
| तापमान गुणांक | ≤300 पीपीएम/℃ |
| ज्वाला मंदक ग्रेड | UL94V-2 |
| मानक | जीबी-5792 |
उदाहरण: CRB 10KW 13.6R J
| कोड | विवरण |
|---|---|
| सीआरबी | हाई पावर रेसिस्टर बॉक्स |
| 10 किलोवाट | मूल्यांकित शक्ति |
| 13.6आर | रेटेड प्रतिरोध |
| J | प्रतिरोध सहनशीलता (K=10%, J=5%, H=3%) |
सही हाई पावर रेसिस्टर बॉक्स का चयन विद्युत आवश्यकताओं, परिचालन स्थितियों और स्थापना वातावरण पर निर्भर करता है। प्रमुख चयन कारकों में शामिल हैं:
ऊर्जा खपत आवश्यकताओं, लोड स्थितियों और परिचालन चक्रों के अनुसार उपयुक्त बिजली क्षमता चुनें।
स्थिर ऊर्जा अपव्यय सुनिश्चित करने के लिए प्रतिरोध मान को सिस्टम वोल्टेज, वर्तमान आवश्यकताओं और अनुप्रयोग स्थितियों से मेल खाना चाहिए।
उपयुक्त कूलिंग कॉन्फ़िगरेशन का चयन करने के लिए परिचालन अवधि, स्थापना स्थान और गर्मी अपव्यय स्थितियों पर विचार करें।
विभिन्न अनुप्रयोगों के लिए अलग-अलग बाड़े संरचनाओं, सुरक्षा स्तरों और यांत्रिक डिजाइनों की आवश्यकता हो सकती है।
यह सुनिश्चित करने के लिए कि अवरोधक बॉक्स संपूर्ण उपकरण प्रणाली से मेल खाता है, कनेक्शन विधियों, माउंटिंग आवश्यकताओं, सुरक्षा कार्यों और सिस्टम एकीकरण स्थितियों पर विचार करें।
उच्च-शक्ति औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया, अवरोधक प्रणाली को इन्वर्टर ब्रेकिंग, ऊर्जा भंडारण डिस्चार्ज परीक्षण, औद्योगिक उपकरण उम्र बढ़ने के परीक्षण और सिम्युलेटेड पावर लोड अनुप्रयोगों सहित विभिन्न ऑपरेटिंग आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगर किया जा सकता है।
आंतरिक अवरोधक सर्किट को कई स्वतंत्र बिजली शाखाओं में विभाजित किया जा सकता है, जिससे सिस्टम को कम-लोड कमीशनिंग, रेटेड पावर ऑपरेशन और कम समय के अधिभार परीक्षण जैसी विभिन्न परिचालन स्थितियों के अनुकूल होने की अनुमति मिलती है।
यह लचीला कॉन्फ़िगरेशन उपकरण अनुकूलनशीलता में सुधार करता है, परीक्षण प्रक्रियाओं को सरल बनाता है, और विभिन्न अनुप्रयोगों के लिए एकाधिक प्रतिरोधी समाधानों की आवश्यकता को कम करता है।
संलग्नक संरचना विशिष्ट अनुप्रयोग आवश्यकताओं के अनुसार विभिन्न अवरोधक तत्वों का समर्थन करती है, जिसमें नालीदार प्रतिरोधक, एल्यूमीनियम स्थित प्रतिरोधक और ट्यूबलर प्रतिरोधक तत्व शामिल हैं।
विश्वसनीय प्रदर्शन प्राप्त करने के लिए स्वच्छ उत्पादन क्षेत्रों, धूल भरे वातावरण, तैलीय औद्योगिक स्थलों और अन्य मांग वाली कार्य स्थितियों के लिए अलग-अलग कॉन्फ़िगरेशन का चयन किया जा सकता है।
आंतरिक संलग्नक एक स्वतंत्र शीतलन कक्ष डिज़ाइन को अपनाता है, जो विभिन्न अवरोधक समूहों के लिए समर्पित वायुप्रवाह चैनल प्रदान करता है। यह संरचना सर्किट के बीच गर्मी संचय को कम करने में मदद करती है और ऑपरेशन के दौरान समग्र थर्मल स्थिरता में सुधार करती है।
एकाधिक अक्षीय पंखे हीटिंग तत्वों में दिशात्मक वायु प्रवाह प्रदान करते हैं, जिससे निरंतर उच्च-शक्ति संचालन के दौरान गर्मी अपव्यय दक्षता में वृद्धि होती है।
अनुकूलित वेंटिलेशन डिज़ाइन 24-घंटे भारी-लोड परीक्षण स्थितियों सहित लंबी अवधि के अनुप्रयोगों के लिए स्थिर तापमान प्रदर्शन बनाए रखने में मदद करता है।
प्रत्येक बिजली शाखा स्वतंत्र तापमान निगरानी और सुरक्षा स्विच से सुसज्जित है, जिससे ऑपरेशन के दौरान असामान्य स्थितियों का तुरंत पता लगाया जा सकता है और नियंत्रित किया जा सकता है।
यह डिज़ाइन प्रदान करता है:
- व्यक्तिगत दोष अलगाव
- अन्य सर्किट पर कम प्रभाव
- बेहतर सिस्टम उपलब्धता
जब एक शाखा असामान्य तापमान की स्थिति का अनुभव करती है, तो प्रभावित सर्किट को डिस्कनेक्ट किया जा सकता है जबकि अन्य सर्किट सामान्य रूप से काम करते रहते हैं।
संलग्नक और आंतरिक घटक UL94V-2 ज्वाला मंदक आवश्यकताओं का अनुपालन करते हैं, जो अधिभार संचालन और दीर्घकालिक औद्योगिक उपयोग के दौरान सुरक्षा प्रदर्शन को बेहतर बनाने में मदद करते हैं।
उच्च-शक्ति परिचालन स्थितियों के तहत विश्वसनीय वर्तमान संचरण सुनिश्चित करने के लिए मुख्य सर्किट मोटे एकीकृत तांबे बसबारों को अपनाता है।
प्रबलित संरचना प्राप्त करने में मदद करती है:
- कम वोल्टेज हानि
- कंडक्टर का ताप कम होना
- दीर्घकालिक विद्युत प्रवाह क्षमता में सुधार
पारंपरिक पतले टर्मिनलों या तांबे की पट्टियों की तुलना में, यह बसबार डिज़ाइन निरंतर उच्च-वर्तमान अनुप्रयोगों के लिए बेहतर स्थिरता प्रदान करता है।
कॉपर बसबार प्रणाली कई कनेक्शन स्थिति प्रदान करती है, जिससे विभिन्न परीक्षण किए गए उपकरणों, समानांतर प्रणालियों और अनुकूलित विद्युत लेआउट के साथ आसान एकीकरण की अनुमति मिलती है।
हाई पावर रेसिस्टर बॉक्स का व्यापक रूप से औद्योगिक अनुप्रयोगों में उपयोग किया जाता है जिसके लिए विश्वसनीय ऊर्जा अवशोषण, लोड सिमुलेशन, वर्तमान नियंत्रण और उच्च-शक्ति प्रतिरोध समाधान की आवश्यकता होती है। विशिष्ट अनुप्रयोग क्षेत्रों में शामिल हैं:
भारी औद्योगिक क्षेत्रों में, अवरोधक प्रणाली आमतौर पर धातुकर्म उत्पादन उपकरण, बड़े ट्रांसमिशन सिस्टम और भारी-शुल्क मशीनरी पर लागू होती है जहां उच्च-शक्ति स्थितियों के तहत स्थिर संचालन की आवश्यकता होती है।
ऊर्जा भंडारण और विद्युत परीक्षण अनुप्रयोगों के लिए, इसे नियंत्रित लोड स्थिति और विश्वसनीय प्रदर्शन सत्यापन प्रदान करने के लिए ऊर्जा भंडारण परीक्षण प्लेटफार्मों, बैटरी डिस्चार्ज परीक्षण प्रणालियों और उच्च-शक्ति विद्युत परीक्षण उपकरणों में एकीकृत किया जा सकता है।
यह प्रणाली पोर्ट क्रेन, भारी उठाने वाली मशीनरी और उत्थापन प्रणालियों के लिए उपयुक्त है, जिन्हें लगातार संचालन के दौरान प्रभावी ऊर्जा अपव्यय और स्थिर ब्रेकिंग प्रदर्शन की आवश्यकता होती है।
औद्योगिक स्वचालन और ड्राइव अनुप्रयोगों में, विश्वसनीय पावर नियंत्रण और सिस्टम सुरक्षा का समर्थन करने के लिए इसका उपयोग बड़े इन्वर्टर ड्राइव सिस्टम, मोटर ब्रेकिंग अनुप्रयोगों और स्वचालन उपकरण के साथ किया जा सकता है।
| प्रदर्शन मद | परीक्षण की स्थिति | मांग |
|---|---|---|
| ढांकता हुआ ताकत | 2500VAC/50Hz/60S | रिसाव धारा ≤10mA |
| इन्सुलेशन प्रतिरोध | 1000VDC | ≥100MΩ |
| कम समय का अधिभार | 10 गुना रेटेड पावर 5एस | कोई प्रत्यक्ष क्षति नहीं |
| दीर्घकालिक भार जीवन | चक्रीय संचालन (10एस डिस्चार्ज, 90एस अंतराल) | >9000 घंटे |
| नम ताप परीक्षण | 40℃±2℃ / 90%-95%आरएच / 100 घंटे | △R≤±(1%R+0.05Ω) |
| तापमान चक्रण | -55℃, 55℃, 155℃/15 मिनट प्रत्येक, 5 चक्र | △R≤±(2%R+0.05Ω) |
| गर्मी प्रतिरोध | 350℃/2h | कोई स्पष्ट मलिनकिरण या क्षति नहीं |
| तापमान गुणांक | रेटेड लोड बनाम स्थैतिक प्रतिरोध | <300 पीपीएम/℃ |
| लौ कम करना | 5 मिनट के लिए 10 गुना रेटेड पावर | बिना लौ के लाल ताप |
| प्रदर्शन मद | परीक्षण की स्थिति | मांग |
|---|---|---|
| टर्मिनल ताकत | 45एन/30एस | कोई ढीलापन या दृश्यमान क्षति नहीं |
| कंपन प्रतिरोध | 5-200Hz, 1g, 98m/S² | कोई संरचनात्मक क्षति नहीं |
| सोल्डरिंग ताप प्रतिरोध | 3एस के लिए टर्मिनल को 350±5℃ पर डुबोया गया | △R≤±(1%R+0.05Ω) |
| उपस्थिति | दृश्य निरीक्षण | कोई क्षति नहीं, स्पष्ट निशान |
| मिलाप की | टर्मिनल को 5S के लिए 235±5℃ पर डुबोया गया | सोल्डर कवरेज >95% |
| तुलना मद | हाई पावर रेसिस्टर बॉक्स | पारंपरिक ब्रेकिंग/लोड रेसिस्टर बॉक्स |
|---|---|---|
| आवेदन रेंज | ब्रेकिंग, डिस्चार्ज टेस्टिंग, एजिंग टेस्ट और सिम्युलेटेड लोड का समर्थन करता है | आमतौर पर एकल अनुप्रयोग परिदृश्यों के लिए डिज़ाइन किया गया है |
| शीतलन प्रणाली | समर्पित वायु प्रवाह चैनलों के साथ स्वतंत्र शीतलन कक्ष | संभावित ताप संचय के साथ सामान्य वायुप्रवाह संरचना |
| सुरक्षा डिज़ाइन | प्रत्येक विद्युत शाखा के लिए व्यक्तिगत तापमान संरक्षण | आमतौर पर समग्र तापमान संरक्षण का उपयोग करता है |
| वर्तमान वहन संरचना | उच्च धारा संचालन के लिए प्रबलित तांबे का बसबार | सीमित वर्तमान क्षमता वाले मानक टर्मिनल |
| यांत्रिक संरचना | भारी-भरकम वातावरण के लिए उपयुक्त प्रबलित घेरा | हल्के अनुप्रयोगों के लिए मानक शीट धातु संरचना |
ड्यूफ्यू इलेक्ट्रिक औद्योगिक प्रतिरोधक उत्पादों के डिजाइन और निर्माण में माहिर है, जिसमें हाई पावर रेसिस्टर बॉक्स, ब्रेकिंग रेसिस्टर्स और औद्योगिक ड्राइव सिस्टम, परीक्षण उपकरण और ऊर्जा अनुप्रयोगों के लिए अनुकूलित रेसिस्टर असेंबली शामिल हैं।
हमारी विनिर्माण प्रक्रिया संपूर्ण उत्पादन चक्र को कवर करती है, जिसमें प्रतिरोधी तत्व संयोजन, विद्युत विन्यास, संलग्नक निर्माण, घटक एकीकरण, प्रदर्शन परीक्षण और अंतिम निरीक्षण शामिल है।
पेशेवर इंजीनियरिंग सहायता और मानकीकृत उत्पादन प्रक्रियाओं के साथ, ड्यूफ्यू विश्वसनीय अवरोधक समाधान प्रदान कर सकता है:
- अनुकूलित शक्ति और प्रतिरोध विन्यास
- लचीला आवरण और शीतलन डिजाइन
- पूर्ण विद्युत प्रदर्शन परीक्षण
- स्थिर बैच उत्पादन क्षमता
- OEM परियोजनाओं और औद्योगिक उपकरण निर्माताओं के लिए समर्थन
प्रत्येक उत्पाद को औद्योगिक वातावरण की मांग में स्थिर विद्युत प्रदर्शन, यांत्रिक विश्वसनीयता और दीर्घकालिक परिचालन सुरक्षा सुनिश्चित करने के लिए सख्त गुणवत्ता नियंत्रण से गुजरना पड़ता है।
विभिन्न औद्योगिक अनुप्रयोगों के लिए अलग-अलग शक्ति स्तर, प्रतिरोध मान और स्थापना स्थितियों की आवश्यकता होती है। ड्यूफ्यू विशिष्ट परियोजना आवश्यकताओं के आधार पर अनुकूलित हाई पावर रेसिस्टर बॉक्स समाधान प्रदान करता है।
अनुकूलन विकल्पों में शामिल हैं:
- रेटेड शक्ति और प्रतिरोध मूल्य
- कार्यशील वोल्टेज और वर्तमान क्षमता
- शीतलन विन्यास
- संलग्नक आयाम और बढ़ते संरचना
- टर्मिनल व्यवस्था
- सुरक्षा आवश्यकताएँ
पेशेवर अवरोधक डिजाइन और विनिर्माण क्षमता के साथ, ड्यूफ्यू ग्राहकों को औद्योगिक परीक्षण, ऊर्जा निर्वहन, ब्रेकिंग सिस्टम और हेवी-ड्यूटी उपकरण अनुप्रयोगों के लिए विश्वसनीय समाधान विकसित करने में मदद करता है।
ड्यूफ्यू विद्युत सुरक्षा, यांत्रिक शक्ति और दीर्घकालिक परिचालन विश्वसनीयता को सत्यापित करने के लिए व्यापक गुणवत्ता निरीक्षण करता है।
गुणवत्ता नियंत्रण में शामिल हैं:
- कच्चे माल का निरीक्षण
- विद्युत प्रदर्शन परीक्षण
- तापमान संरक्षण परीक्षण
- अंतिम उत्पाद निरीक्षण
ड्यूफ्यू उत्पाद के आकार और परिवहन आवश्यकताओं के अनुसार पेशेवर पैकेजिंग समाधान प्रदान करता है।
पैकेजिंग विशेषताएं:
- सुरक्षित आंतरिक निर्धारण
- प्रभाव और कंपन से सुरक्षा
- अंतरराष्ट्रीय परिवहन के लिए उपयुक्त
- अनुकूलित और थोक ऑर्डर के लिए समर्थन
हाई पावर रेसिस्टर बॉक्स हाई-पावर इन्वर्टर ब्रेकिंग सिस्टम, औद्योगिक लोड परीक्षण, ऊर्जा भंडारण डिस्चार्ज सिस्टम, उठाने वाले उपकरण, पवन ऊर्जा सिस्टम और बड़ी ऊर्जा खपत क्षमता की आवश्यकता वाले अन्य अनुप्रयोगों के लिए उपयुक्त है।
तापमान सुरक्षा स्विच आंतरिक तापमान की निगरानी करता है और अधिक तापमान से सुरक्षा प्रदान करता है। जब असामान्य गर्मी की स्थिति होती है, तो यह ओवरहीटिंग जोखिमों को कम करने और सिस्टम विश्वसनीयता में सुधार करने के लिए संबंधित सर्किट को डिस्कनेक्ट कर देता है।
हाँ। ड्यूफ्यू पावर रेटिंग, प्रतिरोध मूल्य, संलग्नक आयाम, सुरक्षा ग्रेड, प्रतिरोधी कॉन्फ़िगरेशन और कनेक्शन विधियों के अनुकूलन का समर्थन करता है।
ऑपरेशन के दौरान प्रभावी ताप अपव्यय को बनाए रखने के लिए उचित वेंटिलेशन स्थान, वायु प्रवाह दिशा, परिवेश तापमान और स्थापना स्थान पर विचार किया जाना चाहिए।
निरंतर परिचालन प्रदर्शन रेटेड पावर, लोड अवधि, शीतलन दक्षता, परिवेश तापमान और थर्मल प्रबंधन डिजाइन से प्रभावित होता है। उचित कॉन्फ़िगरेशन दीर्घकालिक कामकाजी परिस्थितियों में स्थिर संचालन सुनिश्चित करने में मदद करता है।
हाई पावर रेसिस्टर बॉक्स को विभिन्न औद्योगिक वातावरणों के लिए डिज़ाइन किया जा सकता है। सुरक्षा स्तर, बाड़े की संरचना और घटक चयन को धूल, नमी, तापमान परिवर्तन या बाहरी स्थापना जैसी स्थितियों के अनुसार अनुकूलित किया जा सकता है।
हाँ। उच्च शक्ति क्षमता की आवश्यकता वाले सिस्टम के लिए एकाधिक अवरोधक बक्से को कॉन्फ़िगर किया जा सकता है। सुरक्षित और विश्वसनीय संचालन बनाए रखने के लिए उचित विद्युत मिलान, स्थापना रिक्ति और गर्मी अपव्यय संबंधी विचारों की आवश्यकता होती है।
ड्यूफ्यू औद्योगिक प्रतिरोधी डिजाइन और विनिर्माण में माहिर है, जो औद्योगिक उपकरण निर्माताओं, परीक्षण प्रणालियों और ऊर्जा अनुप्रयोगों के लिए अनुकूलित प्रतिरोधी समाधान, सख्त गुणवत्ता नियंत्रण और पूर्ण प्रदर्शन परीक्षण प्रदान करता है।
क्या आप अपने औद्योगिक उपकरण या परीक्षण प्रणाली के लिए उच्च-शक्ति अवरोधक समाधान खोज रहे हैं?
हमें अपने आवेदन विवरण भेजें, जिसमें पावर रेटिंग, प्रतिरोध मूल्य, कार्यशील वोल्टेज, कर्तव्य चक्र, शीतलन आवश्यकताएं और स्थापना की स्थिति शामिल है। ड्यूफ्यू एक उपयुक्त हाई पावर रेसिस्टर बॉक्स कॉन्फ़िगरेशन और तकनीकी सहायता प्रदान करेगा।
अनुकूलित प्रतिरोधक समाधानों के लिए आज ही कोटेशन का अनुरोध करें।
