हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।

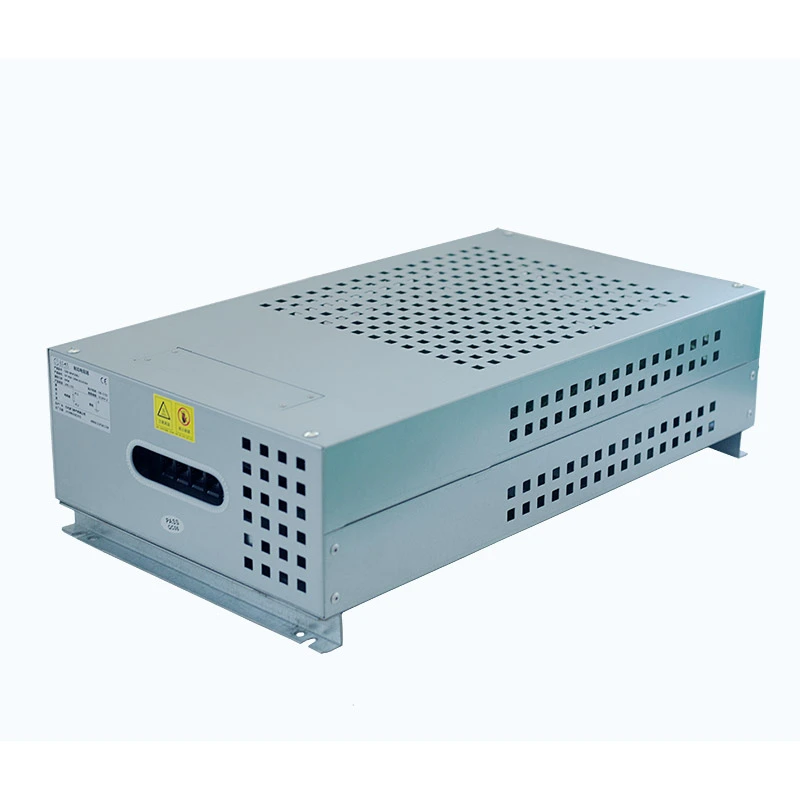

DUFEW नालीदार रेसिस्टर बॉक्स एक उच्च-शक्ति अवरोधक असेंबली है जो श्रृंखला और समानांतर कनेक्शन विधियों के माध्यम से कई नालीदार प्रतिरोधी तत्वों को एकीकृत करता है और उन्हें एक पेशेवर बाड़े के अंदर ठीक करता है। इसे विशेष रूप से व्यक्तिगत प्रतिरोधों की शक्ति सीमा को दूर करने और उच्च-शक्ति विद्युत प्रणालियों के लिए स्थिर ऊर्जा अवशोषण प्रदर्शन प्रदान करने के लिए विकसित किया गया है।
रेसिस्टर बॉक्स 30KW की अधिकतम पावर रेटिंग, 0.01Ω से 1KΩ तक प्रतिरोध मान और ±3%, ±5% और ±10% के प्रतिरोध सटीकता विकल्पों का समर्थन करता है। आंतरिक संरचना में एक उच्च-वर्तमान टर्मिनल ब्लॉक और तापमान संरक्षण स्विच शामिल है, जबकि संलग्नक सुरक्षा ग्रेड को विभिन्न एप्लिकेशन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
चीन में एक अनुभवी निर्माता और आपूर्तिकर्ता के रूप में, DUFEW ब्रेकिंग सिस्टम, वेरिएबल फ्रीक्वेंसी ड्राइव, औद्योगिक स्वचालन उपकरण, लिफ्ट, क्रेन, रोलिंग मिल और कुशल ऊर्जा अपव्यय की आवश्यकता वाले अन्य अनुप्रयोगों के लिए अनुकूलित समाधान प्रदान करता है।
नालीदार प्रतिरोधी बॉक्स की आंतरिक संरचना में श्रृंखला और समानांतर सर्किट के माध्यम से व्यवस्थित कई नालीदार प्रतिरोधी तत्व होते हैं और विशेष रूप से डिजाइन किए गए बाड़े के अंदर सुरक्षित रूप से लगाए जाते हैं। यह मॉड्यूलर कॉन्फ़िगरेशन स्थिर विद्युत प्रदर्शन और सुविधाजनक रखरखाव को बनाए रखते हुए बिजली क्षमता में सुधार करता है।
बाड़े का निर्माण एल्यूमीनियम-जस्ता लेपित स्टील शीट से किया गया है, जो उत्कृष्ट संक्षारण प्रतिरोध, यांत्रिक शक्ति और गर्मी अपव्यय क्षमता प्रदान करता है। एकीकृत वेंटिलेशन संरचना वायु प्रवाह को अनुकूलित करने और निरंतर संचालन के दौरान स्थिर तापमान बनाए रखने में मदद करती है।
बाहरी विद्युत कनेक्शन को सरल बनाने के लिए प्रतिरोधी बॉक्स के अंदर एक उच्च-वर्तमान टर्मिनल ब्लॉक स्थापित किया गया है। जब आंतरिक तापमान पूर्व निर्धारित सुरक्षा सीमा से अधिक हो जाता है, तो अंतर्निर्मित तापमान सुरक्षा स्विच स्वचालित रूप से सर्किट को डिस्कनेक्ट कर देता है, जिससे ओवरहीटिंग से होने वाले नुकसान को रोका जा सकता है।
ग्राहकों की आवश्यकताओं के अनुसार, DUFEW वैकल्पिक शीतलन पंखे, स्वतंत्र अवरोधक समूह नियंत्रण और अनुकूलित सुरक्षा स्तर प्रदान कर सकता है। उत्पाद GB-5792 मानक के अनुसार डिज़ाइन किया गया है और मांग वाले औद्योगिक वातावरण के लिए उपयुक्त है।
उदाहरण: CRB 10KW 13.6R J
| कोड | विवरण |
|---|---|
| सीआरबी | नालीदार रेसिस्टर बॉक्स / ब्रेकिंग रेसिस्टर बॉक्स |
| 10 किलोवाट | मूल्यांकित शक्ति |
| 13.6आर | रेटेड प्रतिरोध |
| J | प्रतिरोध सहनशीलता (K=10%, J=5%, H=3%) |
| पैरामीटर | विनिर्देश |
|---|---|
| पावर रेंज | 1KW-30KW |
| कार्यशील वोल्टेज | ≤1200V |
| प्रतिरोध सीमा | 0.01Ω---1KΩ |
| प्रतिरोध सहिष्णुता | ±3/±5/±10 |
| संरक्षण ग्रेड | आईपी20/आईपी23 |
| तापमान गुणांक | ≤300 पीपीएम/℃ |
| ज्वाला मंदक ग्रेड | यूएल 94वी-2 |
| मानक अनुपालन | जीबी-5792 |
DUFEW विभिन्न औद्योगिक परिचालन स्थितियों के आधार पर अनुकूलित नालीदार रेसिस्टर बॉक्स समाधान प्रदान करता है। ग्राहक अपनी सिस्टम आवश्यकताओं के अनुसार उपयुक्त पावर रेटिंग, प्रतिरोध मान, शीतलन विधियां, सुरक्षा स्तर और आंतरिक सर्किट कॉन्फ़िगरेशन का चयन कर सकते हैं।
मॉड्यूलर डिज़ाइन कई अवरोधक इकाइयों को विभिन्न शक्ति स्तरों में संयोजित करने की अनुमति देता है, जिससे उत्पाद उच्च ब्रेकिंग ऊर्जा, लगातार त्वरण और मंदी और निरंतर कर्तव्य संचालन वाले अनुप्रयोगों के लिए उपयुक्त हो जाता है।
अनुकूलन विकल्पों में शामिल हैं:
- अनुकूलित रेटेड पावर
- अनुकूलित प्रतिरोध मूल्य
- मल्टी-ग्रुप रेसिस्टर सर्किट डिज़ाइन
- अतिरिक्त कूलिंग फैन की स्थापना
- अनुकूलित संलग्नक संरचना
- ग्राहक चित्र के अनुसार OEM उत्पादन
नालीदार रेसिस्टर बॉक्स मोटर मंदी के दौरान उत्पन्न पुनर्योजी ऊर्जा को अवशोषित करता है और डीसी बस ओवरवॉल्टेज दोषों को रोकने में मदद करता है।
क्रेन, उत्थापन उपकरण और सामग्री प्रबंधन प्रणालियों में बार-बार ब्रेक लगाने के संचालन के लिए डिज़ाइन किया गया।
निरंतर लोड स्थितियों के तहत चलने वाली उच्च-शक्ति मोटरों के लिए स्थिर ब्रेकिंग प्रदर्शन प्रदान करता है।
लगातार त्वरण, मंदी और ऊर्जा खपत नियंत्रण की आवश्यकता वाले एलिवेटर सिस्टम के लिए उपयुक्त।
विद्युत परीक्षण और ऊर्जा अपव्यय अनुप्रयोगों के लिए एक विश्वसनीय उच्च-शक्ति लोड घटक के रूप में उपयोग किया जाता है।
DUFEW नालीदार रेसिस्टर बॉक्स एक मॉड्यूलर आंतरिक अवरोधक संरचना को अपनाता है। एकाधिक अवरोधक तत्वों को स्वतंत्र समूहों में विभाजित किया जाता है और अलग-अलग सर्किट के माध्यम से जोड़ा जाता है, जिससे रखरखाव आसान हो जाता है और प्रतिस्थापन लागत कम हो जाती है।
जब एक एकल अवरोधक समूह विफल हो जाता है, तो तकनीशियनों को पूरे अवरोधक बॉक्स को बदलने के बजाय केवल क्षतिग्रस्त मॉड्यूल को बदलने की आवश्यकता होती है। यह डिज़ाइन उपकरण की उपलब्धता में उल्लेखनीय रूप से सुधार करता है और दीर्घकालिक रखरखाव खर्च को कम करता है।
आंतरिक अवरोधक तत्वों को अलग-अलग सर्किट में विभाजित किया गया है। अन्य प्रतिरोधी समूहों के संचालन को प्रभावित किए बिना एक एकल क्षतिग्रस्त खंड को स्वतंत्र रूप से बदला जा सकता है।
फ्रंट-माउंटेड हाई-करंट टर्मिनल ब्लॉक केंद्रीकृत और व्यवस्थित वायरिंग प्रदान करता है। स्थापना, निरीक्षण और रखरखाव के दौरान बड़े बिजली केबलों को आसानी से जोड़ा और डिस्कनेक्ट किया जा सकता है।
असामान्य तापमान की स्थिति होने पर मानक तापमान संरक्षण स्विच स्वचालित रूप से सर्किट को डिस्कनेक्ट कर देता है, जिससे बिना निगरानी वाले ऑपरेशन के दौरान ओवरहीटिंग के कारण होने वाली अवरोधक क्षति को रोका जा सकता है।
DUFEW नालीदार रेसिस्टर बॉक्स विशेष रूप से हेवी-ड्यूटी उपकरणों के लिए डिज़ाइन किया गया है, जिनके लिए बार-बार ब्रेक लगाना, उच्च ऊर्जा अवशोषण और लंबे समय तक निरंतर संचालन की आवश्यकता होती है।
यह रोलिंग मिल्स, पोर्ट क्रेन और हेवी-ड्यूटी लिफ्ट जैसे औद्योगिक अनुप्रयोगों के लिए उपयुक्त है, जहां ब्रेकिंग रेसिस्टर्स को बार-बार ऊर्जा डिस्चार्ज चक्र का सामना करने की आवश्यकता होती है।
रोलिंग मिल्स, पोर्ट मशीनरी और हेवी-लोड लिफ्ट सहित लगातार ऊर्जा प्रतिक्रिया स्थितियों वाले उपकरणों के लिए उपयुक्त। निर्दिष्ट परिचालन स्थितियों के तहत चक्रीय सेवा जीवन 9000 घंटे से अधिक हो सकता है।
उच्च-शक्ति अनुप्रयोगों या उच्च तापमान वाले वातावरण के लिए, गर्मी अपव्यय दक्षता में सुधार और स्थिर संचालन बनाए रखने के लिए शीतलन पंखे स्थापित किए जा सकते हैं।
समान बाड़े के आयाम कई अवरोधक बक्से को समानांतर में स्थापित करने की अनुमति देते हैं, जो बड़े परीक्षण प्रणालियों और संपूर्ण विद्युत नियंत्रण उपकरणों के लिए एक साफ लेआउट समाधान प्रदान करते हैं।
अवरोधक तत्व एक नालीदार संरचना में गठित कॉन्स्टेंटन या निकल-क्रोमियम मिश्र धातु स्ट्रिप्स से निर्मित होता है। यह डिज़ाइन परजीवी अधिष्ठापन को कम करता है और प्रतिक्रिया प्रदर्शन में सुधार करता है, जिससे यह उच्च आवृत्ति पल्स ब्रेकिंग और मांग वाले औद्योगिक अनुप्रयोगों के लिए उपयुक्त हो जाता है।
नालीदार पट्टी का बढ़ा हुआ सतह क्षेत्र गर्मी अपव्यय दक्षता को बढ़ाता है, जबकि ऑपरेशन के दौरान स्थिर प्रतिरोध प्रदर्शन के लिए ≤300 पीपीएम/℃ का तापमान गुणांक बनाए रखता है।
मुख्य लाभों में कम-प्रेरकत्व विशेषताएं, उत्कृष्ट थर्मल स्थिरता, कुशल गर्मी अपव्यय और लगातार पल्स लोडिंग स्थितियों के तहत विश्वसनीय प्रदर्शन शामिल हैं।
बाड़े का निर्माण एल्यूमीनियम-जस्ता लेपित स्टील शीट से किया गया है, जो औद्योगिक वातावरण के लिए मजबूत संक्षारण प्रतिरोध और ऑक्सीकरण सुरक्षा प्रदान करता है। सटीक झुकने, वेल्डिंग प्रक्रियाएं और अनुकूलित वेंटिलेशन चैनल संरचनात्मक ताकत और वायु प्रवाह दक्षता दोनों में सुधार करते हैं।
मुख्य लाभों में संक्षारण प्रतिरोध, यांत्रिक स्थायित्व, बेहतर थर्मल प्रबंधन और मांग वाली कामकाजी परिस्थितियों के लिए अनुकूलन क्षमता शामिल है।
हीटिंग घटकों और बाड़े के बीच विद्युत अलगाव प्रदान करते हुए नालीदार प्रतिरोधी तत्वों को सुरक्षित करने के लिए उच्च तापमान वाले सिरेमिक या अभ्रक समर्थन का उपयोग किया जाता है। इन्सुलेशन संरचना 350℃ तक की थर्मल परिस्थितियों में विश्वसनीय प्रदर्शन बनाए रखती है।
मुख्य लाभों में उच्च तापमान प्रतिरोध, स्थिर विद्युत इन्सुलेशन, बढ़ी हुई सुरक्षा और निरंतर थर्मल तनाव के तहत लंबी सेवा जीवन शामिल है।
रेसिस्टर बॉक्स उच्च-शक्ति अनुप्रयोगों में विश्वसनीय कनेक्शन के लिए डिज़ाइन की गई एक उच्च-वर्तमान कॉपर बसबार टर्मिनल संरचना को अपनाता है। मल्टी-सर्किट वायरिंग डिज़ाइन केबल कनेक्शन को व्यवस्थित करने, गर्मी उत्पादन को कम करने और विद्युत स्थिरता में सुधार करने में मदद करता है।
मुख्य लाभों में उच्च धारा ले जाने की क्षमता, सुविधाजनक स्थापना, स्थिर विद्युत कनेक्शन और बड़ी बिजली प्रणालियों के लिए उपयुक्तता शामिल हैं।
वैकल्पिक कॉन्फ़िगरेशन में तापमान संरक्षण स्विच और अक्षीय शीतलन पंखे शामिल हैं। तापमान स्विच असामान्य तापमान की स्थिति होने पर सर्किट को डिस्कनेक्ट करके अतिरिक्त सुरक्षा प्रदान करता है, जबकि मजबूर वायु शीतलन तापमान वृद्धि को कम करने और संलग्न प्रतिष्ठानों में निरंतर संचालन क्षमता में सुधार करने में मदद करता है।
| विद्युत प्रदर्शन | परीक्षण की स्थितियाँ | प्रदर्शन |
|---|---|---|
| ढांकता हुआ ताकत | 2500VAC/50Hz/60S | रिसाव धारा ≤10mA |
| इन्सुलेशन प्रतिरोध | 1000VDC | इन्सुलेशन प्रतिरोध ≥100MΩ |
| कम समय का अधिभार | 5S के लिए 10 गुना रेटेड पावर | कोई प्रत्यक्ष क्षति नहीं |
| दीर्घकालिक भार जीवन | चक्रीय संचालन (डिस्चार्ज 10एस, अंतराल 90एस) | 9000h से अधिक |
| स्थिर-अवस्था नम गर्मी | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0.05Ω) |
| तीव्र तापमान परिवर्तन | -55℃, 55℃, 155℃ प्रत्येक 15 मिनट के लिए, 5 चक्र | △R≤±(2%R+0.05Ω) |
| गर्मी प्रतिरोध | 350℃/2h | कोई स्पष्ट मलिनकिरण या क्षति नहीं |
| तापमान गुणांक | रेटेड लोड प्रतिरोध और स्थैतिक प्रतिरोध के बीच तुलना | 300 पीपीएम/℃ से कम |
| लौ कम करना | 5 मिनट के लिए 10 गुना रेटेड पावर | लाल चमक लेकिन कोई लौ नहीं |
| यांत्रिक प्रदर्शन | परीक्षण की स्थितियाँ | प्रदर्शन |
|---|---|---|
| टर्मिनल ताकत | 45एन/30एस | कोई ढीलापन या दृश्यमान क्षति नहीं |
| कंपन प्रतिरोध | 5-200Hz, 1g, 98m/S² | कोई दृश्यमान संरचनात्मक क्षति नहीं |
| सोल्डरिंग ताप प्रतिरोध | 3एस के लिए लीड टर्मिनल को 350±5℃ सोल्डर में डुबोया गया | △R≤±（1%R+0.05Ω） कोई दृश्य बाहरी क्षति नहीं, स्पष्ट अंकन |
| मिलाप की | टर्मिनल को 5S के लिए 235±5℃ सोल्डर में डुबोया गया | टर्मिनल सतह पर सोल्डर कवरेज ≥95% |
सिस्टम स्थिरता, सुरक्षा और रखरखाव दक्षता में सुधार के लिए उपयुक्त ब्रेकिंग अवरोधक समाधान का चयन करना महत्वपूर्ण है। अलग-अलग एल्यूमीनियम वाले रेसिस्टर्स, ट्यूबलर रेसिस्टर्स या स्टैंडअलोन रेसिस्टर्स तत्वों की तुलना में, DUFEW औद्योगिक बिजली अनुप्रयोगों के लिए बेहतर सुरक्षा, थर्मल प्रबंधन और आसान इंस्टॉलेशन के साथ अधिक एकीकृत डिजाइन प्रदान करता है।
| तुलना आयाम | नालीदार प्रतिरोधी बॉक्स | पारंपरिक एकल एल्यूमीनियम आवास / ट्यूबलर / स्वतंत्र अवरोधक |
|---|---|---|
| पावर हैंडलिंग क्षमता | एकाधिक नालीदार अवरोधक तत्वों को श्रृंखला और समानांतर सर्किट के माध्यम से जोड़ा जा सकता है, जिससे एकल बाड़े को एकीकृत सुरक्षा और कनेक्शन प्रबंधन प्रदान करते हुए 30 किलोवाट तक बिजली क्षमता प्राप्त करने की अनुमति मिलती है। | व्यक्तिगत प्रतिरोधों में आमतौर पर सीमित शक्ति क्षमता होती है। एकाधिक इकाइयों को अतिरिक्त संयोजन, वायरिंग और सुरक्षा संरचनाओं की आवश्यकता होती है, जिससे स्थापना जटिलता बढ़ जाती है। |
| उच्च-आवृत्ति प्रदर्शन | नालीदार मिश्र धातु पट्टी संरचना कम-प्रेरकत्व विशेषताएँ प्रदान करती है, जो उच्च-आवृत्ति ब्रेकिंग संचालन के दौरान वोल्टेज स्पाइक्स, विद्युत चुम्बकीय हस्तक्षेप और अस्थिरता को कम करने में मदद करती है। | पारंपरिक अवरोधक संरचनाएं उच्च परजीवी अधिष्ठापन उत्पन्न कर सकती हैं, जो तेजी से स्विचिंग या पल्स ब्रेकिंग स्थितियों वाले अनुप्रयोगों में प्रदर्शन को प्रभावित कर सकती हैं। |
| संरक्षण और सुरक्षा | एकीकृत धातु संलग्नक आंतरिक हीटिंग तत्वों को धूल, नमी और आकस्मिक संपर्क से बचाता है। सुरक्षा ग्रेड को एप्लिकेशन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | उजागर अवरोधक तत्व सीमित पर्यावरणीय सुरक्षा प्रदान करते हैं और उन्हें अतिरिक्त सुरक्षा कवर या सुरक्षा घटकों की आवश्यकता हो सकती है। |
| थर्मल प्रबंधन | आंतरिक वायु प्रवाह संरचना और अनुकूलित अवरोधक व्यवस्था गर्मी वितरण में सुधार करती है और निरंतर संचालन के दौरान स्थानीय तापमान संचय को कम करती है। | एक साथ स्थापित कई स्वतंत्र प्रतिरोधकों में प्रभावी वायु प्रवाह संगठन की कमी हो सकती है, जिससे असमान हीटिंग और त्वरित उम्र बढ़ने का खतरा बढ़ जाता है। |
| रखरखाव की सुविधा | मॉड्यूलर आंतरिक संरचना आसान निरीक्षण और प्रतिस्थापन की अनुमति देती है। एकीकृत टर्मिनल और तापमान संरक्षण घटक रखरखाव प्रक्रियाओं को सरल बनाते हैं। | अलग-अलग अवरोधक प्रतिष्ठानों को आमतौर पर केंद्रीकृत सुरक्षा और निगरानी के बिना अधिक जटिल वायरिंग और घटक प्रतिस्थापन प्रक्रियाओं की आवश्यकता होती है। |
ए: यह समाधान तब उपयुक्त होता है जब एप्लिकेशन को उच्च बिजली क्षमता, एकीकृत बाड़े की सुरक्षा, या एकल अवरोधक की तुलना में अधिक सुविधाजनक रखरखाव की आवश्यकता होती है। इसे आमतौर पर वैरिएबल फ़्रीक्वेंसी ड्राइव सिस्टम, क्रेन, लिफ्ट, रोलिंग मिल और बार-बार ब्रेक लगाने की आवश्यकता वाले अन्य औद्योगिक उपकरणों में लागू किया जाता है।
ए: अंतर्निर्मित तापमान संरक्षण स्विच लगातार ऑपरेटिंग तापमान की निगरानी करता है। जब तापमान पूर्व निर्धारित सुरक्षा सीमा से अधिक हो जाता है, तो सुरक्षा उपकरण ओवरहीटिंग जोखिमों को कम करने और प्रतिरोधी प्रणाली की सुरक्षा के लिए सर्किट को डिस्कनेक्ट कर देता है।
उत्तर: हाँ. उच्च बिजली उत्पादन, बार-बार ब्रेकिंग चक्र, या सीमित वेंटिलेशन स्थितियों वाले अनुप्रयोगों के लिए, गर्मी अपव्यय में सुधार और स्थिर संचालन बनाए रखने के लिए एक वैकल्पिक शीतलन प्रशंसक प्रणाली स्थापित की जा सकती है।
उत्तर: हाँ. आंतरिक अवरोधक तत्वों को एप्लिकेशन आवश्यकताओं के अनुसार कई स्वतंत्र समूहों में कॉन्फ़िगर किया जा सकता है। यह लचीले लोड समायोजन, आसान दोष अलगाव और बेहतर सिस्टम विश्वसनीयता की अनुमति देता है।
ए: मानक कॉन्फ़िगरेशन 1 किलोवाट से 30 किलोवाट तक बिजली रेटिंग का समर्थन करते हैं। विभिन्न बिजली स्तरों की आवश्यकता वाले अनुप्रयोगों के लिए, DUFEW परिचालन स्थितियों और तकनीकी विशिष्टताओं के आधार पर अनुकूलित समाधान विकसित कर सकता है।
ए: प्रतिरोध मूल्यों को सिस्टम आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। मानक विकल्पों में विद्युत अनुप्रयोग के आधार पर ±3%, ±5% और ±10% की विभिन्न प्रतिरोध श्रेणियाँ और सहनशीलता शामिल हैं।
ए: इसका व्यापक रूप से औद्योगिक ड्राइव और ऊर्जा नियंत्रण अनुप्रयोगों में उपयोग किया जाता है, जिसमें परिवर्तनीय आवृत्ति ड्राइव, क्रेन, पोर्ट मशीनरी, लिफ्ट, रोलिंग मिल, स्वचालन उपकरण और विद्युत परीक्षण प्रणाली शामिल हैं। यह बार-बार ब्रेक लगाने, ऊर्जा अपव्यय और स्थिर थर्मल प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है।
उत्तर: हाँ. DUFEW ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित डिज़ाइन का समर्थन करता है, जिसमें पावर रेटिंग, प्रतिरोध मूल्य, संलग्नक संरचना, सुरक्षा स्तर, शीतलन विधि और आंतरिक सर्किट कॉन्फ़िगरेशन शामिल हैं। ग्राहक एप्लिकेशन विवरण या तकनीकी चित्र प्रदान कर सकते हैं, और DUFEW इंजीनियर वास्तविक परिचालन स्थितियों के आधार पर एक उपयुक्त समाधान विकसित करेंगे।
