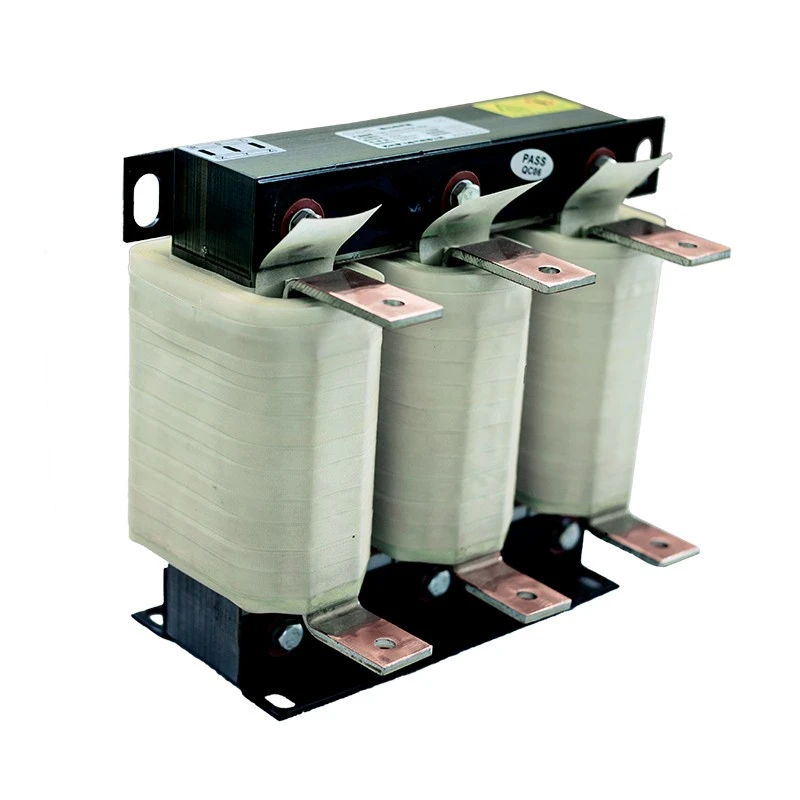

परिवर्तनीय आवृत्ति ड्राइव रिएक्टर

परिवर्तनीय आवृत्ति ड्राइव कुशल मोटर गति नियंत्रण और ऊर्जा प्रबंधन प्रदान करते हैं, लेकिन उनके उच्च-आवृत्ति स्विचिंग ऑपरेशन से जुड़े उपकरणों में हार्मोनिक धाराएं, वोल्टेज में उतार-चढ़ाव और अतिरिक्त विद्युत तनाव उत्पन्न हो सकता है।

ड्यूफ्यू इलेक्ट्रिक वेरिएबल फ़्रीक्वेंसी ड्राइव रिएक्टर सर्किट में उपयुक्त प्रतिबाधा जोड़कर वीएफडी सिस्टम के प्रदर्शन में सुधार करता है। स्थापना स्थिति और सिस्टम आवश्यकताओं के अनुसार, यह बिजली आपूर्ति पक्ष और मोटर लोड पक्ष दोनों के लिए अलग-अलग सुरक्षा कार्य प्रदान करता है।

चयन इस बात पर निर्भर करता है कि मुख्य विद्युत चुनौती बिजली आपूर्ति पक्ष या मोटर लोड पक्ष पर होती है या नहीं।

जब वीएफडी के इनपुट पक्ष पर स्थापित किया जाता है, तो रिएक्टर बिजली की गुणवत्ता में सुधार करने, हार्मोनिक प्रभाव को कम करने और क्षणिक वर्तमान प्रभाव को सीमित करने में मदद करता है।

जब वीएफडी के आउटपुट पक्ष पर स्थापित किया जाता है, तो यह मोटर-साइड विद्युत स्थितियों को अनुकूलित करने, स्विचिंग-संबंधित तनाव को कम करने और ड्राइव सिस्टम विश्वसनीयता में सुधार करने में मदद करता है।

कम हानि वाले कोल्ड रोल्ड सिलिकॉन स्टील कोर, क्लास एफ इन्सुलेशन सामग्री, वैक्यूम संसेचन तकनीक और अनुकूलित घुमावदार संरचनाओं के साथ निर्मित, ड्यूफ्यू रिएक्टर स्थिर इंडक्शन प्रदर्शन, विश्वसनीय थर्मल विशेषताओं और दीर्घकालिक औद्योगिक स्थायित्व प्रदान करते हैं।

विभिन्न वीएफडी सिस्टम आवश्यकताओं के लिए अनुप्रयोग समाधान

विभिन्न औद्योगिक वातावरणों के लिए अलग-अलग रिएक्टर कॉन्फ़िगरेशन की आवश्यकता होती है। ड्यूफ्यू वास्तविक परिचालन स्थितियों, सिस्टम संरचना और विद्युत आवश्यकताओं के अनुसार एप्लिकेशन-आधारित समाधान प्रदान करता है, जो पावर-साइड और मोटर-साइड प्रदर्शन दोनों को बेहतर बनाने में मदद करता है।

इनपुट-साइड रिएक्टर अनुप्रयोग

बिजली आपूर्ति और वीएफडी इनपुट टर्मिनलों के बीच स्थापित, इनपुट-साइड कॉन्फ़िगरेशन का उपयोग मुख्य रूप से ड्राइव सिस्टम के विद्युत वातावरण को बेहतर बनाने के लिए किया जाता है। यह बिजली आपूर्ति स्थिरता में सुधार और पीएलसी, सेंसर और अन्य नियंत्रण उपकरणों को प्रभावित करने वाले हस्तक्षेप को सीमित करते हुए हार्मोनिक करंट और इनपुट सर्ज करंट के प्रभाव को कम करने में मदद करता है।

यह कॉन्फ़िगरेशन कई वीएफडी सिस्टम वाली औद्योगिक सुविधाओं, अस्थिर बिजली की स्थिति के तहत काम करने वाले उपकरण और उन अनुप्रयोगों के लिए उपयुक्त है जहां बेहतर बिजली की गुणवत्ता की आवश्यकता होती है।

आउटपुट-साइड रिएक्टर अनुप्रयोग

वीएफडी आउटपुट टर्मिनलों और मोटर के बीच स्थापित, आउटपुट-साइड कॉन्फ़िगरेशन मोटर-साइड परिचालन स्थितियों में सुधार पर केंद्रित है। यह पीडब्लूएम स्विचिंग तनाव को कम करने, आउटपुट तरंग गुणवत्ता में सुधार करने और विद्युत गड़बड़ी को सीमित करने, अधिक स्थिर और विश्वसनीय मोटर संचालन का समर्थन करने में मदद करता है।

विशिष्ट अनुप्रयोगों में लंबी दूरी के मोटर कनेक्शन, हेवी-ड्यूटी मशीनरी और उपकरण शामिल हैं जहां बेहतर मोटर विश्वसनीयता महत्वपूर्ण है।

ड्यूफ्यू रिएक्टर सॉल्यूशंस के मुख्य लाभ

विद्युत आपूर्ति गुणवत्ता में सुधार

अस्थिर बिजली की स्थिति या हार्मोनिक हस्तक्षेप से प्रभावित अनुप्रयोगों के लिए, रिएक्टर हार्मोनिक वर्तमान प्रभाव को कम करने, बिजली आपूर्ति स्थिरता में सुधार करने और क्षणिक वर्तमान परिवर्तनों को सीमित करने में मदद करते हैं। वे संवेदनशील उपकरणों को प्रभावित करने वाले विद्युत हस्तक्षेप को भी कम कर सकते हैं, जिससे वे कई ड्राइव या सख्त बिजली गुणवत्ता आवश्यकताओं वाले औद्योगिक सिस्टम के लिए उपयुक्त बन जाते हैं।

मोटर ड्राइव विश्वसनीयता संवर्द्धन

मोटर पक्ष पर, रिएक्टर उच्च-आवृत्ति स्विचिंग के कारण होने वाले विद्युत तनाव को कम करने और आउटपुट सर्किट की स्थितियों में सुधार करने में मदद करता है। यह विश्वसनीय मोटर संचालन का समर्थन करता है और कठिन परिचालन स्थितियों के दौरान असामान्य रुकावटों को कम करने में मदद कर सकता है।

स्थिर चुंबकीय प्रदर्शन

ड्यूफ्यू रिएक्टर निरंतर संचालन के दौरान स्थिर इंडक्शन विशेषताओं को बनाए रखने के लिए कम नुकसान वाले कोल्ड रोल्ड सिलिकॉन स्टील कोर, अनुकूलित चुंबकीय सर्किट डिजाइन और सटीक वाइंडिंग तकनीक का उपयोग करते हैं। परिणामी संरचना विश्वसनीय दीर्घकालिक प्रदर्शन का समर्थन करते हुए चुंबकीय हानि और तापमान वृद्धि को कम करने में मदद करती है।

औद्योगिक-ग्रेड इन्सुलेशन डिज़ाइन

इन्सुलेशन प्रणाली क्लास एफ इन्सुलेशन सामग्री को वैक्यूम संसेचन और उच्च तापमान इलाज प्रक्रियाओं के साथ जोड़ती है। यह निर्माण नमी प्रतिरोध, यांत्रिक शक्ति और थर्मल स्थायित्व में सुधार करता है, जिससे रिएक्टर को विश्वसनीय प्रदर्शन और औद्योगिक वातावरण में लंबे समय तक सेवा जीवन बनाए रखने में मदद मिलती है।

लचीला अनुकूलित रिएक्टर डिजाइन

ड्यूफ्यू रेटेड वोल्टेज, रेटेड करंट, वोल्टेज ड्रॉप आवश्यकताओं, इंस्टॉलेशन संरचना, वाइंडिंग सामग्री और सुरक्षा आवश्यकताओं के आधार पर अनुकूलित रिएक्टर समाधानों का समर्थन करता है। कॉन्फ़िगरेशन को विभिन्न विद्युत मापदंडों और कैबिनेट लेआउट के लिए अनुकूलित किया जा सकता है।

उपलब्ध विकल्पों में तांबे या एल्यूमीनियम वाइंडिंग, ऊर्ध्वाधर या क्षैतिज स्थापना, और विभिन्न सुरक्षा संरचनाएं जैसे आईपी00 ओपन डिज़ाइन और आईपी20 सुरक्षात्मक बाड़े शामिल हैं। यह लचीलापन रिएक्टर को वीएफडी और औद्योगिक बिजली प्रणालियों की एक विस्तृत श्रृंखला में एकीकृत करने की अनुमति देता है।

विशिष्ट अनुप्रयोग

ड्यूफ्यू रिएक्टर समाधानों का व्यापक रूप से उपयोग किया जाता है:

वीएफडी अनुप्रयोगों के लिए रिएक्टर चयन गाइड

सही रिएक्टर कॉन्फ़िगरेशन वास्तविक सिस्टम आवश्यकताओं पर निर्भर करता है।

ड्यूफ्यू वोल्टेज, करंट, इंस्टॉलेशन स्थिति और ऑपरेटिंग वातावरण के अनुसार उपयुक्त विशिष्टताओं की सिफारिश करने के लिए इंजीनियरिंग सहायता प्रदान करता है।

सही रिएक्टर समाधान कैसे चुनें?

सही रिएक्टर का चयन करने के लिए वीएफडी मापदंडों, वास्तविक सिस्टम स्थितियों और आवश्यक सुरक्षा स्तर पर विचार करने की आवश्यकता होती है। रिएक्टर की विद्युत और यांत्रिक विशेषताओं के साथ इन कारकों का मिलान करने से ड्राइव सिस्टम में स्थिर संचालन और उचित एकीकरण सुनिश्चित करने में मदद मिलती है।

वीएफडी पैरामीटर्स

प्रमुख वीएफडी मापदंडों में रेटेड वोल्टेज, रेटेड करंट, मोटर पावर और ऑपरेटिंग आवृत्ति शामिल हैं। ये मान रिएक्टर की बुनियादी विद्युत आवश्यकताओं को निर्धारित करते हैं और ड्राइव सिस्टम विनिर्देशों के साथ मेल खाना चाहिए।

सिस्टम की शर्तें

स्थापना की स्थिति, बिजली आपूर्ति की स्थिति, मोटर कनेक्शन दूरी, लोड विशेषताओं और ऑपरेटिंग वातावरण का भी मूल्यांकन किया जाना चाहिए। उदाहरण के लिए, लंबी मोटर केबल, बार-बार लोड परिवर्तन, या औद्योगिक वातावरण की मांग के लिए एक अलग रिएक्टर कॉन्फ़िगरेशन की आवश्यकता हो सकती है।

सुरक्षा आवश्यकताएँ

आवश्यक सुरक्षा कार्य एक और महत्वपूर्ण विचार है। अनुप्रयोग के आधार पर, रिएक्टर को हार्मोनिक प्रभाव को कम करने, बिजली स्थिरता में सुधार करने, मोटर-साइड सुरक्षा प्रदान करने, विशिष्ट वोल्टेज ड्रॉप आवश्यकताओं को पूरा करने, या मांग भार के तहत निरंतर संचालन का समर्थन करने के लिए चुना जा सकता है।

तकनीकी निर्देश

मॉडल संख्या स्पष्टीकरण

उदाहरण: CAL-4321-0250-EISA

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक पावर इलेक्ट्रॉनिक्स घटकों में माहिर है, जिसमें रिएक्टर, रेसिस्टर्स, ब्रेकिंग सिस्टम, ट्रांसफार्मर और अनुकूलित विद्युत समाधान शामिल हैं। इसकी विनिर्माण क्षमताएं विभिन्न औद्योगिक अनुप्रयोगों के लिए कोर प्रोसेसिंग, वाइंडिंग, इन्सुलेशन उपचार और विद्युत प्रदर्शन सत्यापन को कवर करती हैं।

विनिर्माण प्रक्रिया में सिलिकॉन स्टील कोर प्रसंस्करण, सटीक कॉइल वाइंडिंग, वैक्यूम संसेचन, उच्च तापमान इलाज और विद्युत प्रदर्शन परीक्षण शामिल हैं। ये प्रक्रियाएँ निरंतर संचालन के दौरान सुसंगत उत्पाद विशेषताओं और विश्वसनीय प्रदर्शन को बनाए रखने में मदद करती हैं।

गुणवत्ता निरीक्षण में इन्सुलेशन प्रतिरोध, वोल्टेज का सामना करना, तापमान वृद्धि और विद्युत प्रदर्शन सत्यापन शामिल है। प्रत्येक परीक्षण इन्सुलेशन विश्वसनीयता, थर्मल प्रदर्शन और समग्र विद्युत गुणवत्ता का अतिरिक्त सत्यापन प्रदान करता है।

ड्यूफ्यू ग्राहक चित्र और एप्लिकेशन आवश्यकताओं के आधार पर अनुकूलित डिजाइन, OEM और ODM सहयोग और विनिर्माण का समर्थन करता है। उत्पाद चयन, सिस्टम एकीकरण और परियोजना विकास का समर्थन करने के लिए तकनीकी दस्तावेज़ीकरण और एप्लिकेशन इंजीनियरिंग सेवाएँ भी उपलब्ध हैं।

प्रमाणपत्र एवं अनुपालन

ड्यूफ्यू उत्पादों का निर्माण मान्यता प्राप्त औद्योगिक आवश्यकताओं के अनुसार किया जाता है, जिनमें शामिल हैं:

- आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली

- सीई अनुपालन

-आईईसी289

- जीबी10229

- जेबी9644

पैकेजिंग और वैश्विक वितरण

ड्यूफ्यू उत्पाद आयाम, वजन और परिवहन आवश्यकताओं के अनुसार निर्यात-मानक पैकेजिंग समाधान प्रदान करता है।

पैकेजिंग में शामिल हैं:

- शॉक-प्रतिरोधी सुरक्षा

- नमी प्रतिरोधी पैकेजिंग

- लकड़ी के मामले निर्यात करें

- प्री-शिपमेंट निरीक्षण रिकॉर्ड

ये उपाय सुरक्षित परिवहन और विश्वसनीय स्थापना प्रदर्शन सुनिश्चित करते हैं।

परिवर्तनीय आवृत्ति ड्राइव रिएक्टर बनाम पारंपरिक रिएक्टर

अक्सर पूछे जाने वाले प्रश्न

Q1: वेरिएबल फ़्रीक्वेंसी ड्राइव रिएक्टर कब स्थापित किया जाना चाहिए?

जब वीएफडी प्रणाली हार्मोनिक हस्तक्षेप, वोल्टेज में उतार-चढ़ाव, लगातार ओवरकरंट अलार्म, लंबी मोटर केबल दूरी, या मोटर इन्सुलेशन सुरक्षा आवश्यकताओं का अनुभव करती है तो रिएक्टर की सिफारिश की जाती है।

Q2: मैं इनपुट-साइड और आउटपुट-साइड इंस्टॉलेशन के बीच कैसे चयन करूं?

इनपुट-साइड इंस्टॉलेशन को मुख्य रूप से बिजली की गुणवत्ता में सुधार और हार्मोनिक कमी के लिए चुना जाता है।

आउटपुट-साइड इंस्टॉलेशन को मुख्य रूप से मोटर-साइड विद्युत स्थितियों में सुधार और ड्राइव विश्वसनीयता बढ़ाने के लिए चुना जाता है।

चयन सिस्टम स्थितियों, उपकरण आवश्यकताओं और ऑपरेटिंग वातावरण पर निर्भर करता है।

Q3: यह रिएक्टर वीएफडी अनुप्रयोगों में किन समस्याओं को हल करने में मदद कर सकता है?

यह औद्योगिक परिचालन स्थितियों की मांग के कारण हार्मोनिक हस्तक्षेप, वोल्टेज में उतार-चढ़ाव, विद्युत तनाव और अस्थिर संचालन को कम करने में मदद कर सकता है।

Q4: क्या ड्यूफ्यू रिएक्टर विनिर्देशों को अनुकूलित कर सकता है?

हाँ। ड्यूफ्यू परियोजना आवश्यकताओं के अनुसार अनुकूलित वोल्टेज, करंट, वोल्टेज ड्रॉप, वाइंडिंग सामग्री, इंस्टॉलेशन संरचना और विद्युत मापदंडों का समर्थन करता है।

ड्यूफ्यू इलेक्ट्रिक से अनुकूलित वीएफडी रिएक्टर समाधान

ड्यूफ्यू इलेक्ट्रिक पेशेवर विनिर्माण क्षमता, इंजीनियरिंग समर्थन और सख्त गुणवत्ता नियंत्रण के साथ औद्योगिक ड्राइव सिस्टम के लिए अनुकूलित एसी रिएक्टर समाधान प्रदान करता है।

बिजली की गुणवत्ता में सुधार से लेकर मोटर ड्राइव अनुकूलन तक, ड्यूफ्यू ग्राहकों को उपकरण की विश्वसनीयता में सुधार करने, विद्युत तनाव को कम करने और स्थिर दीर्घकालिक संचालन प्राप्त करने में मदद करता है।

अनुकूलित रिएक्टर डिजाइन और OEM सहयोग के लिए ड्यूफ्यू इलेक्ट्रिक से संपर्क करें।
