हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।

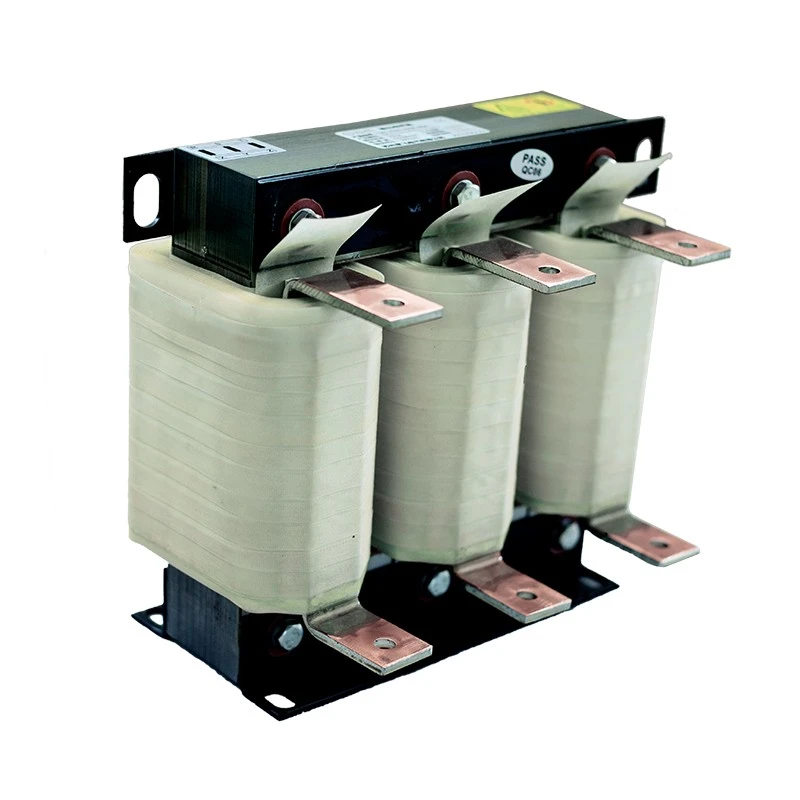

ड्यूफ्यू इलेक्ट्रिक एसी लाइन रिएक्टर को नियंत्रित प्रतिबाधा प्रदान करने, वर्तमान प्रवाह को स्थिर करने और समग्र विद्युत वातावरण में सुधार करने में मदद करने के लिए एसी बिजली आपूर्ति और वीएफडी इनपुट टर्मिनलों के बीच स्थापित किया गया है।
रिएक्टर वीएफडी रेक्टिफायर सर्किट द्वारा उत्पन्न हार्मोनिक करंट को कम करने, अचानक करंट परिवर्तन को सीमित करने, इन्वर्टर इनपुट घटकों की सुरक्षा करने और समग्र बिजली प्रणाली की विश्वसनीयता में सुधार करने में मदद करता है।
आधुनिक परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) मोटर गति को नियंत्रित करने और ऊर्जा दक्षता में सुधार करने के लिए उच्च गति स्विचिंग तकनीक का उपयोग करते हैं। हालाँकि, स्विचिंग प्रक्रिया और नॉनलाइनियर इनपुट विशेषताएँ बिजली प्रणाली में विद्युत गड़बड़ी ला सकती हैं।
उचित इनपुट सुरक्षा के बिना, वीएफडी सिस्टम हार्मोनिक वर्तमान विरूपण, इनपुट वर्तमान स्पाइक्स, वोल्टेज में उतार-चढ़ाव, विद्युत हस्तक्षेप और इन्वर्टर घटकों पर बढ़ते तनाव का अनुभव कर सकते हैं।
इन समस्याओं के कारण विद्युत उपकरण अधिक गर्म हो सकते हैं, इन्वर्टर सेवा जीवन कम हो सकता है, डीसी बस कैपेसिटर को नुकसान हो सकता है, मोटर संचालन अस्थिर हो सकता है और उपकरण अप्रत्याशित रूप से बंद हो सकता है।
वीएफडी इनपुट रेक्टिफायर हार्मोनिक धाराएं उत्पन्न कर सकते हैं जो विद्युत नेटवर्क को प्रभावित करते हैं, खासकर कई इन्वर्टर सिस्टम संचालित करने वाली सुविधाओं में।
यह इनपुट सर्किट में प्रतिबाधा जोड़कर हार्मोनिक प्रभाव को कम करता है, बिजली की गुणवत्ता में सुधार करने और अधिक स्थिर विद्युत वातावरण बनाए रखने में मदद करता है।
लाभों में शामिल हैं:
- बिजली आपूर्ति में हार्मोनिक फीडबैक कम हो गया
- बेहतर वोल्टेज तरंग स्थिरता
- विद्युत उपकरणों के बीच हस्तक्षेप कम हो गया
- पावर कैपेसिटर और ट्रांसफार्मर के लिए बेहतर सुरक्षा
एकाधिक परिवर्तनीय गति ड्राइव वाले कारखानों के लिए, यह अधिक विश्वसनीय और स्थिर बिजली प्रणाली बनाने में मदद करता है।
मोटर स्टार्टअप, त्वरण, लोड परिवर्तन या अस्थिर बिजली की स्थिति के दौरान, अत्यधिक वर्तमान प्रभाव हो सकता है और इन्वर्टर घटकों को प्रभावित कर सकता है।
रिएक्टर इनपुट सर्ज करंट को सीमित करके, रेक्टिफायर ब्रिज पर तनाव को कम करके, इन्वर्टर डीसी बस घटकों की सुरक्षा करके और दीर्घकालिक वीएफडी विश्वसनीयता में सुधार करके विद्युत तनाव को कम करने में मदद करता है।
यह उच्च शॉर्ट-सर्किट क्षमता या कम प्रतिबाधा ट्रांसफार्मर वाले औद्योगिक बिजली प्रणालियों के लिए विशेष रूप से उपयुक्त है।
औद्योगिक वातावरण में ऐसे विद्युत घटकों की आवश्यकता होती है जो बदलते भार और मांग वाली कामकाजी परिस्थितियों में लगातार काम कर सकें।
ड्यूफ्यू इलेक्ट्रिक एसी लाइन रिएक्टर स्थिर प्रेरकत्व प्रदर्शन, कम तापमान वृद्धि, कम विद्युत चुम्बकीय कंपन और विश्वसनीय दीर्घकालिक संचालन प्राप्त करने के लिए अनुकूलित विद्युत चुम्बकीय डिजाइन और इन्सुलेशन तकनीक को अपनाता है।
रिएक्टर चुंबकीय हानि को कम करने और निरंतर संचालन के दौरान स्थिर इंडक्शन प्रदर्शन को बनाए रखने के लिए उच्च गुणवत्ता वाले कोल्ड रोल्ड सिलिकॉन स्टील कोर सामग्री का उपयोग करता है।
यह डिज़ाइन प्रदान करता है:
- कम ऊर्जा हानि और बेहतर परिचालन दक्षता
- निरंतर लोड स्थितियों के तहत बेहतर थर्मल प्रदर्शन
- स्थिर विद्युत विशेषताएँ
- दीर्घकालिक औद्योगिक संचालन के लिए विश्वसनीय प्रदर्शन
विभिन्न वर्तमान आवश्यकताओं के आधार पर, ड्यूफ्यू इलेक्ट्रिक विभिन्न औद्योगिक अनुप्रयोगों में विश्वसनीय विद्युत प्रदर्शन सुनिश्चित करने के लिए अनुकूलित वाइंडिंग संरचनाएं प्रदान करता है।
घुमावदार डिजाइन की विशेषताएं:
- विभिन्न अनुप्रयोग आवश्यकताओं के लिए तांबे या एल्यूमीनियम वाइंडिंग विकल्प
- मांग वाली परिचालन स्थितियों का समर्थन करने के लिए उच्च-वर्तमान कंडक्टर डिजाइन
- बेहतर ताप अपव्यय प्रदर्शन
- ऑपरेशन के दौरान वाइंडिंग के तापमान में वृद्धि कम हो गई
यह अनुकूलित संरचना रिएक्टर को स्थिर और कुशल संचालन बनाए रखते हुए विभिन्न औद्योगिक वर्तमान आवश्यकताओं को पूरा करने की अनुमति देती है।
वाइंडिंग असेंबली को वैक्यूम संसेचन और उच्च तापमान इलाज के माध्यम से संसाधित किया जाता है, जिससे इन्सुलेशन प्रदर्शन में सुधार होता है और समग्र यांत्रिक शक्ति में वृद्धि होती है।
प्रक्रिया में सुधार होता है:
- सुरक्षित संचालन के लिए इन्सुलेशन ताकत
- कंपन स्थितियों के तहत यांत्रिक स्थिरता
- कंपन और पर्यावरणीय प्रभाव का प्रतिरोध
- दीर्घकालिक परिचालन स्थायित्व
यह विनिर्माण प्रक्रिया औद्योगिक वातावरण में विश्वसनीय प्रदर्शन और विस्तारित सेवा जीवन बनाए रखने में मदद करती है।
सही एसी लाइन रिएक्टर का चयन करने के लिए वीएफडी सिस्टम के साथ रिएक्टर मापदंडों के मिलान की आवश्यकता होती है।
ड्यूफ्यू इलेक्ट्रिक निम्नलिखित कारकों का मूल्यांकन करता है:
| चयन पैरामीटर | डिज़ाइन विवेचन |
|---|---|
| वीएफडी वोल्टेज | इन्सुलेशन स्तर और रिएक्टर कॉन्फ़िगरेशन निर्धारित करता है |
| वर्तमान मूल्यांकित | कंडक्टर आकार और थर्मल डिज़ाइन निर्धारित करता है |
| मोटर शक्ति | रिएक्टर क्षमता चयन को प्रभावित करता है |
| वोल्टेज घटाव | प्रतिबाधा आवश्यकताओं को निर्धारित करता है |
| परिचालन आवृत्ति | विद्युत चुम्बकीय डिज़ाइन को प्रभावित करता है |
| स्थापना वातावरण | सुरक्षा और बढ़ते ढांचे को निर्धारित करता है |
कोटेशन से पहले, ग्राहकों को यह प्रदान करना चाहिए:
- वीएफडी रेटेड पावर
- इनपुट वोल्टेज
- वर्तमान मूल्यांकित
- आवश्यक वोल्टेज ड्रॉप
- स्थापना की शर्तें
- परिचालन लागत वातावरण
| वस्तु | एसी लाइन रिएक्टर | आउटपुट रिएक्टर |
|---|---|---|
| स्थापना स्थिति | बिजली आपूर्ति और वीएफडी इनपुट के बीच | वीएफडी आउटपुट और मोटर के बीच |
| मुख्य समारोह | इनपुट हार्मोनिक्स और सर्ज करंट को कम करें | मोटर इन्सुलेशन को सुरक्षित रखें और आउटपुट तरंग तनाव को कम करें |
| मुख्य अनुप्रयोग | बिजली की गुणवत्ता में सुधार | लंबी केबल मोटर सुरक्षा |
| विशिष्ट उपयोगकर्ता | औद्योगिक वीएफडी सिस्टम | लंबी दूरी के केबल कनेक्शन वाली मोटरें |
ड्यूफ्यू इलेक्ट्रिक सिस्टम आवश्यकताओं के अनुसार इनपुट और आउटपुट दोनों रिएक्टर समाधान प्रदान करता है।
विभिन्न औद्योगिक प्रणालियों के लिए अलग-अलग विद्युत विन्यास और स्थापना विधियों की आवश्यकता होती है। ड्यूफ्यू इलेक्ट्रिक एप्लिकेशन आवश्यकताओं के आधार पर अनुकूलित रिएक्टर समाधान प्रदान करता है, जिससे ग्राहकों को विभिन्न औद्योगिक नियंत्रण प्रणालियों में विश्वसनीय प्रदर्शन और निर्बाध एकीकरण प्राप्त करने में मदद मिलती है।
रिएक्टर को विभिन्न विद्युत प्रणाली आवश्यकताओं को पूरा करने के लिए रेटेड वोल्टेज, रेटेड वर्तमान, वोल्टेज ड्रॉप प्रतिशत और ऑपरेटिंग आवृत्ति सहित प्रमुख विद्युत मापदंडों के अनुसार अनुकूलित किया जा सकता है।
विभिन्न कैबिनेट लेआउट और इंस्टॉलेशन वातावरण के अनुकूल होने के लिए, ड्यूफ्यू रिएक्टर कई इंस्टॉलेशन विकल्पों का समर्थन करते हैं, जिनमें कैबिनेट इंस्टॉलेशन, स्टैंडअलोन इंस्टॉलेशन, वर्टिकल माउंटिंग और क्षैतिज माउंटिंग शामिल हैं।
विशिष्ट अनुप्रयोग स्थितियों और वर्तमान आवश्यकताओं के अनुसार, ग्राहक कॉपर वाइंडिंग या एल्यूमीनियम वाइंडिंग सहित उपयुक्त वाइंडिंग सामग्री चुन सकते हैं।
लचीले कॉन्फ़िगरेशन विकल्पों और अनुकूलित डिज़ाइन के साथ, ड्यूफ्यू रिएक्टरों को स्थिर और विश्वसनीय संचालन बनाए रखते हुए विभिन्न औद्योगिक नियंत्रण प्रणालियों में एकीकृत किया जा सकता है।
ड्यूफ्यू इलेक्ट्रिक एसी लाइन रिएक्टर का व्यापक रूप से औद्योगिक प्रणालियों में उपयोग किया जाता है, जिसमें बेहतर वीएफडी बिजली की गुणवत्ता और विद्युत सुरक्षा की आवश्यकता होती है।
| आवेदन | विशिष्ट उपकरण | मुख्य लाभ |
|---|---|---|
| औद्योगिक स्वचालन | सीएनसी मशीनें, उत्पादन लाइनें, सर्वो सिस्टम | बेहतर विद्युत स्थिरता |
| मोटर ड्राइव सिस्टम | पंप, पंखे, कंप्रेसर, कन्वेयर | इन्वर्टर का तनाव कम हुआ |
| भारी उपकरण | क्रेन, लिफ्ट, उत्थापन प्रणाली | बदलते भार के तहत विश्वसनीय संचालन |
| विनिर्माण उद्योग | रोलिंग मिलें, प्रसंस्करण उपकरण | बिजली की गुणवत्ता में सुधार |
| नवीकरणीय ऊर्जा प्रणालियाँ | इन्वर्टर सिस्टम, ऊर्जा भंडारण उपकरण | स्थिर बिजली रूपांतरण |
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का प्रकार | एसी लाइन रिएक्टर |
| रेटेड वोल्टेज | 220VAC / 380VAC / 690VAC / 1140VAC |
| कार्य आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज / 500 हर्ट्ज तक |
| वर्तमान मूल्यांकित | 5ए - 3800ए |
| वोल्टेज घटाव | 0.5% / 1% / 2% / 4% |
| अधिभार क्षमता | 60 सेकंड के लिए 1.5 गुना रेटेड करंट |
| ढांकता हुआ ताकत | 3000VAC / 50Hz / 5mA / 1 मिनट |
| इन्सुलेशन प्रतिरोध | ≥100MΩ (1000VDC) |
| संरक्षण ग्रेड | IP00/IP20 |
| इन्सुलेशन वर्ग | टी40/एफ (155℃) |
| ज्वाला मंदक ग्रेड | UL94V-2 |
| शोर स्तर | ≤65dB |
| सेवा जीवन | ≥15 वर्ष |
| मानकों | आईईसी289:1987 / जीबी10229-88 / जेबी9644-1999 |
उदाहरण: CAL-4312-0250-EISA
| कोड | विवरण |
|---|---|
| सीएएल | एसी लाइन रिएक्टर |
| 4 | वोल्टेज स्तर (2=220वी, 4=380वी, 6=690वी) |
| 3 | चरण संख्या |
| 1 | रिएक्टर प्रकार |
| 2 | वोल्टेज घटाव |
| 0250 | वर्तमान मूल्यांकित |
| ईआई | मूल संरचना |
| S | स्थापना संरचना |
| A | घुमावदार सामग्री |
डिलीवरी से पहले, ड्यूफ्यू इलेक्ट्रिक विश्वसनीय संचालन सुनिश्चित करने के लिए विद्युत और संरचनात्मक निरीक्षण करता है।
परीक्षण में शामिल हैं:
| परीक्षण आइटम | मांग |
|---|---|
| इन्सुलेशन प्रतिरोध परीक्षण | ≥100MΩ |
| ढांकता हुआ शक्ति परीक्षण | 3000VAC |
| तापमान वृद्धि परीक्षण | रेटेड लोड के अनुसार |
| विद्युत पैरामीटर सत्यापन | प्रेरकत्व और वर्तमान पुष्टिकरण |
| उपस्थिति निरीक्षण | कोर, वाइंडिंग, टर्मिनल निरीक्षण |
ड्यूफ्यू इलेक्ट्रिक पावर इलेक्ट्रॉनिक्स घटकों और अनुकूलित विद्युत समाधानों में माहिर है, जो विभिन्न औद्योगिक अनुप्रयोगों के लिए विश्वसनीय एसी लाइन रिएक्टर प्रदान करता है।
एकीकृत विनिर्माण क्षमताओं के साथ, ड्यूफ्यू कोर प्रोसेसिंग और कॉइल निर्माण से लेकर अंतिम असेंबली और गुणवत्ता निरीक्षण तक प्रमुख उत्पादन प्रक्रियाओं का प्रबंधन करता है।
विनिर्माण प्रक्रिया में स्थिर विद्युत चुम्बकीय विशेषताओं को सुनिश्चित करने के लिए सिलिकॉन स्टील कटिंग, कोर असेंबली और चुंबकीय प्रदर्शन निरीक्षण शामिल है।
ड्यूफ्यू उत्पाद की विश्वसनीयता और स्थायित्व में सुधार के लिए पेशेवर इन्सुलेशन उपचार और वैक्यूम संसेचन प्रक्रियाओं के साथ तांबे और एल्यूमीनियम वाइंडिंग विकल्प प्रदान करता है।
अंतिम उत्पादन में टर्मिनल स्थापना, विद्युत परीक्षण और गुणवत्ता निरीक्षण शामिल है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक रिएक्टर आवश्यक प्रदर्शन मानकों को पूरा करता है।
यह एकीकृत विनिर्माण क्षमता ड्यूफ्यू इलेक्ट्रिक को विभिन्न औद्योगिक अनुप्रयोगों के लिए मानक एसी लाइन रिएक्टर और अनुकूलित समाधान दोनों प्रदान करने में सक्षम बनाती है।
ड्यूफ्यू इलेक्ट्रिक पूरे सेवा जीवन में लगातार उत्पाद प्रदर्शन और विश्वसनीय संचालन सुनिश्चित करने के लिए संरचित गुणवत्ता प्रबंधन प्रक्रियाओं का पालन करता है।
उपलब्ध गुणवत्ता दस्तावेज़ों में शामिल हैं:
- आईएसओ गुणवत्ता प्रबंधन प्रणाली प्रमाणन
- सीई प्रमाणीकरण
- उत्पाद परीक्षण रिपोर्ट
तकनीकी दस्तावेज़ और निरीक्षण रिकॉर्ड ग्राहक परियोजना आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं।
एसी लाइन रिएक्टरों को परिवहन के दौरान नमी, कंपन और यांत्रिक प्रभाव से सुरक्षा की आवश्यकता होती है।
ड्यूफ्यू इलेक्ट्रिक प्रदान करता है:
- निर्यात-मानक पैकेजिंग
- नमी संरक्षण
- प्रबलित आंतरिक फिक्सिंग
- उत्पाद पहचान लेबल
शिपमेंट से पहले, इंजीनियर पुष्टि करते हैं:
- उत्पाद विशिष्टता
- वजन और आयाम
- स्थापना आवश्यकताएं
- डिलिवरी आवश्यकताएँ
एप्लिकेशन सिस्टम के साथ अनुकूलता सुनिश्चित करने के लिए वीएफडी पावर रेटिंग, इनपुट वोल्टेज, रेटेड करंट और आवश्यक वोल्टेज ड्रॉप के अनुसार उपयुक्त रिएक्टर का चयन करें।
स्थापना से पहले, यह सुनिश्चित करने के लिए कि रिएक्टर संचालन के लिए तैयार है, कोर स्थिति, वाइंडिंग उपस्थिति और टर्मिनल कनेक्शन सहित उत्पाद की स्थिति की सावधानीपूर्वक जांच करें।
मानक कनेक्शन विधि है:
विद्युत आपूर्ति → एसी लाइन रिएक्टर → वीएफडी इनपुट
रिएक्टर को अच्छी तरह हवादार क्षेत्र में स्थापित किया जाना चाहिए जिसमें गर्मी अपव्यय और भविष्य के रखरखाव के लिए पर्याप्त जगह हो।
विद्युत कनेक्शन के दौरान, सुरक्षित और विश्वसनीय संचालन बनाए रखने के लिए सही वायरिंग, सुरक्षित टर्मिनल कनेक्शन और उचित ग्राउंडिंग सुनिश्चित करें।
स्थापना के बाद, ऑपरेटिंग शोर की जांच करके, तापमान वृद्धि की निगरानी करके और समग्र सिस्टम प्रदर्शन की पुष्टि करके एक ऑपरेशन परीक्षण करें।
हार्मोनिक विरूपण को कम करने, वर्तमान वृद्धि को सीमित करने, बिजली की गुणवत्ता में सुधार करने और इन्वर्टर घटकों को विद्युत तनाव से बचाने के लिए एक वैरिएबल फ्रीक्वेंसी ड्राइव (वीएफडी) के इनपुट पक्ष पर एक एसी लाइन रिएक्टर स्थापित किया गया है।
प्रत्येक वीएफडी एप्लिकेशन को इनपुट रिएक्टर की आवश्यकता नहीं होती है। हार्मोनिक समस्याओं, अस्थिर बिजली आपूर्ति, लगातार वर्तमान उतार-चढ़ाव, मल्टीपल इन्वर्टर ऑपरेशन, या संवेदनशील विद्युत उपकरण वाले सिस्टम के लिए इसकी अनुशंसा की जाती है।
उपयुक्त वोल्टेज ड्रॉप सिस्टम पावर गुणवत्ता आवश्यकताओं, हार्मोनिक स्थितियों, इनपुट विशेषताओं और ऑपरेटिंग वातावरण पर निर्भर करता है। ड्यूफ्यू इलेक्ट्रिक एप्लिकेशन मापदंडों का मूल्यांकन करता है और एक उपयुक्त कॉन्फ़िगरेशन की सिफारिश करता है।
हाँ। वीएफडी इनपुट पक्ष पर वर्तमान प्रभाव और विद्युत तनाव को कम करके, यह सिस्टम स्थिरता में सुधार करने और इन्वर्टर घटकों की सेवा जीवन को बढ़ाने में मदद करता है।
हाँ। ड्यूफ्यू इलेक्ट्रिक वोल्टेज, करंट, फ्रीक्वेंसी, इंस्टॉलेशन संरचना, वाइंडिंग सामग्री और अन्य परियोजना आवश्यकताओं के अनुसार अनुकूलित समाधान प्रदान करता है।
ग्राहकों को प्रदान करना चाहिए:
- वीएफडी पावर रेटिंग
- इनपुट वोल्टेज
- वर्तमान मूल्यांकित
- आवश्यक वोल्टेज ड्रॉप
- स्थापना वातावरण
- परिचालन की स्थिति
ड्यूफ्यू इलेक्ट्रिक उन औद्योगिक ग्राहकों के लिए अनुकूलित एसी लाइन रिएक्टर समाधान प्रदान करता है जिन्हें बेहतर वीएफडी सुरक्षा, हार्मोनिक नियंत्रण और बिजली गुणवत्ता प्रबंधन की आवश्यकता होती है।
पेशेवर विनिर्माण क्षमताओं, इंजीनियरिंग सहायता और संपूर्ण परीक्षण प्रक्रियाओं के साथ, ड्यूफ्यू इलेक्ट्रिक ग्राहकों को औद्योगिक ड्राइव सिस्टम के लिए विश्वसनीय समाधान विकसित करने में मदद करता है।
अपने वीएफडी पैरामीटर और एप्लिकेशन आवश्यकताओं को ड्यूफ्यू इलेक्ट्रिक को भेजें, और हमारे इंजीनियर आपकी परिचालन स्थितियों के आधार पर एक उपयुक्त कॉन्फ़िगरेशन की सिफारिश करेंगे।
