हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।
पावर ट्रांसमिशन गुणवत्ता में सुधार और मोटर सिस्टम को उच्च आवृत्ति स्विचिंग तनाव से बचाने के लिए वीएफडी आउटपुट टर्मिनलों और मोटर के बीच ड्यूफ्यू इलेक्ट्रिक आउटपुट रिएक्टर स्थापित किया गया है।
वीएफडी से पीडब्लूएम आउटपुट वोल्टेज की तीव्र स्विचिंग विशेषताएँ उच्च डीवी/डीटी तनाव, परावर्तित वोल्टेज तरंगें, हार्मोनिक धाराएं और अतिरिक्त केबल चार्जिंग करंट उत्पन्न कर सकती हैं। ये प्रभाव तब और अधिक गंभीर हो जाते हैं जब इन्वर्टर और मोटर के बीच लंबी केबल का उपयोग किया जाता है।
आउटपुट सर्किट में उचित प्रतिबाधा जोड़कर, रिएक्टर वोल्टेज तरंगों को सुचारू बनाने, मोटर टर्मिनल वोल्टेज स्पाइक्स को कम करने, इन्सुलेशन तनाव को कम करने और औद्योगिक ड्राइव सिस्टम की विश्वसनीयता में सुधार करने में मदद करता है।
ड्यूफ्यू रिएक्टर निरंतर औद्योगिक संचालन के तहत स्थिर प्रदर्शन सुनिश्चित करने के लिए कम-नुकसान वाले सिलिकॉन स्टील कोर, उच्च तापमान इन्सुलेशन सामग्री और अनुकूलित घुमावदार संरचनाओं का उपयोग करते हैं।
जब इन्वर्टर और मोटर के बीच केबल बहुत लंबी होती है, तो केबल की वितरित कैपेसिटेंस अतिरिक्त चार्जिंग करंट उत्पन्न करती है।
उचित सुरक्षा के बिना, इसका कारण यह हो सकता है:
- वीएफडी ओवरकरंट अलार्म
- अस्थिर मोटर संचालन
- इन्वर्टर आउटपुट तनाव में वृद्धि
- सिस्टम की विश्वसनीयता में कमी
वीएफडी आउटपुट रिएक्टर कैपेसिटिव चार्जिंग करंट को कम करता है और सिस्टम स्थिरता में सुधार करता है, खासकर उन अनुप्रयोगों के लिए जहां मोटर इन्वर्टर कैबिनेट से बहुत दूर स्थापित है।
रिएक्टर वीएफडी द्वारा उत्पन्न उच्च आवृत्ति पीडब्लूएम वोल्टेज परिवर्तनों के प्रभाव को कम करता है, जिससे निरंतर संचालन के दौरान मोटर इन्सुलेशन की रक्षा करने में मदद मिलती है।
यह मोटर वाइंडिंग पर वोल्टेज तनाव को कम करता है, इन्सुलेशन की उम्र बढ़ने को कम करता है और मोटर सेवा जीवन को बढ़ाता है। यह समग्र सिस्टम विश्वसनीयता को बेहतर बनाने में मदद करता है, विशेष रूप से मांग वाले औद्योगिक अनुप्रयोगों में।
जब मोटरें वीएफडी कैबिनेट से दूर स्थापित की जाती हैं, तो लंबी केबल चार्जिंग करंट को बढ़ा सकती हैं और परावर्तित वोल्टेज प्रभाव पैदा कर सकती हैं।
रिएक्टर वर्तमान तरंग गुणवत्ता में सुधार और वोल्टेज उतार-चढ़ाव को सीमित करके इन प्रभावों को कम करने में मदद करता है। यह स्थिर मोटर संचालन को बनाए रखते हुए लंबी केबल ट्रांसमिशन दूरी का समर्थन करता है।
अनुकूलित आगमनात्मक डिज़ाइन वीएफडी ऑपरेशन के दौरान उत्पन्न उच्च आवृत्ति वाले हार्मोनिक घटकों को दबाने में मदद करता है।
यह मोटर इलेक्ट्रोमैग्नेटिक शोर, लीकेज करंट और आस-पास के स्वचालन और नियंत्रण उपकरणों के साथ संभावित हस्तक्षेप को भी कम करता है, जिससे अधिक स्थिर ऑपरेटिंग वातावरण बनता है।

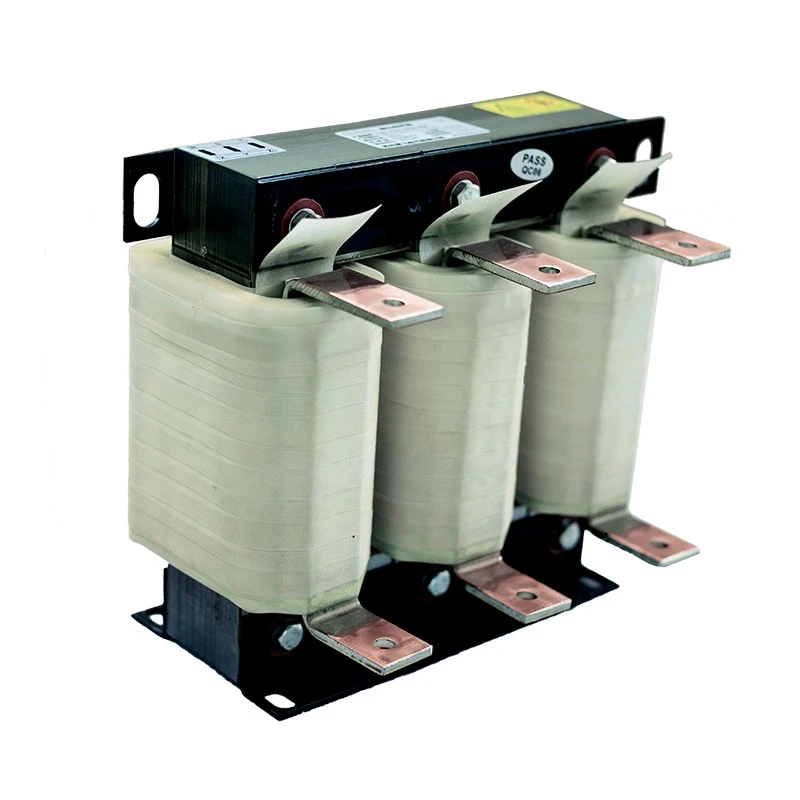

रिएक्टर कोल्ड रोल्ड सिलिकॉन स्टील कोर, क्लास एफ इन्सुलेशन सिस्टम, वैक्यूम संसेचन प्रक्रिया और तांबे या एल्यूमीनियम वाइंडिंग विकल्पों के साथ निर्मित होता है।
यह मजबूत निर्माण दीर्घकालिक औद्योगिक संचालन के लिए स्थिर प्रेरण, कम कंपन और विश्वसनीय थर्मल प्रदर्शन सुनिश्चित करता है।
सममित तीन-चरण कोर संरचना सभी वाइंडिंग्स में संतुलित चुंबकीय प्रदर्शन प्रदान करती है।
यह स्थिर प्रेरण विशेषताओं को बनाए रखते हुए चुंबकीय नुकसान को कम करने में मदद करता है, वीएफडी ऑपरेशन के दौरान लगातार विद्युत प्रदर्शन सुनिश्चित करता है।
रिएक्टर विभिन्न स्थापना आवश्यकताओं को पूरा करने के लिए IP00 खुली संरचनाओं और IP20 सुरक्षा बाड़ों सहित विभिन्न कॉन्फ़िगरेशन में उपलब्ध है।
यह ऊर्ध्वाधर और क्षैतिज दोनों स्थापना विधियों का समर्थन करता है। कैबिनेट स्थान, स्थापना स्थितियों और विशिष्ट अनुप्रयोग आवश्यकताओं से मेल खाने के लिए अनुकूलित आयाम उपलब्ध हैं।
ड्यूफ्यू रिएक्टर समाधान व्यापक रूप से औद्योगिक अनुप्रयोगों में उपयोग किए जाते हैं जहां मोटर सुरक्षा और स्थिर वीएफडी संचालन की आवश्यकता होती है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
- बिजली स्थिरता में सुधार और मोटरों पर विद्युत तनाव को कम करने के लिए परिवर्तनीय आवृत्ति ड्राइव सिस्टम।
- औद्योगिक मोटर नियंत्रण अलमारियाँ, पंप और पंखे जिन्हें विश्वसनीय निरंतर संचालन की आवश्यकता होती है।
- क्रेन और उठाने वाले उपकरण, खनन मशीनरी, और बंदरगाह उपकरण जिनका उपयोग कामकाजी परिस्थितियों की मांग में किया जाता है।
- स्थिर और कुशल उत्पादन प्रक्रियाओं के लिए रोलिंग मिल, इंजेक्शन मोल्डिंग मशीन और कपड़ा मशीनरी।
- स्वचालित उत्पादन लाइनें और नवीकरणीय ऊर्जा उपकरण जहां विश्वसनीय बिजली प्रदर्शन महत्वपूर्ण है।
| आवेदन की शर्त | सिफारिश |
|---|---|
| मोटर केबल की लंबाई 50 मीटर से अधिक है | अनुशंसित |
| मोटर इन्सुलेशन सुरक्षा की आवश्यकता है | अनुशंसित |
| मोटर शोर में कमी की आवश्यकता है | अनुशंसित |
| उच्च-आवृत्ति हस्तक्षेप सेंसर को प्रभावित करता है | अनुशंसित |
| बार-बार त्वरण और मंदी | अनुशंसित |
उचित प्रदर्शन और विश्वसनीय संचालन सुनिश्चित करने के लिए रिएक्टर का चयन वीएफडी मापदंडों, केबल स्थितियों और मोटर आवश्यकताओं पर आधारित होना चाहिए।
चयन में प्रमुख कारकों पर विचार किया जाना चाहिए जैसे:
- रेटेड वोल्टेज और आउटपुट करंट
- मोटर शक्ति और परिचालन आवृत्ति
केबल विशेषताएँ और स्थापना स्थितियाँ भी रिएक्टर चयन को प्रभावित करती हैं, जिनमें शामिल हैं:
- केबल की लंबाई और केबल का प्रकार
- स्थापना वातावरण
- वितरित समाई
उचित रिएक्टर समाधान से मेल खाने के लिए मोटर इन्सुलेशन और परिचालन स्थितियों का मूल्यांकन किया जाना चाहिए, जिसमें शामिल हैं:
- इन्सुलेशन वर्ग
- संचालन की स्थिति
- सुरक्षा आवश्यकताएँ
ड्यूफ्यू विभिन्न औद्योगिक अनुप्रयोगों और सिस्टम आवश्यकताओं के अनुसार अनुकूलित रिएक्टर डिजाइन प्रदान करता है।
सीएएल-4321-0250-ईआईएसए
| कोड | विवरण |
|---|---|
| सीएएल | एसी रिएक्टर श्रृंखला |
| 4 | वोल्टेज स्तर |
| 3 | तीन फ़ेज़ |
| 2 | आउटपुट रिएक्टर प्रकार |
| 1 | वोल्टेज घटाव |
| 0250 | वर्तमान मूल्यांकित |
| ईआई | मूल संरचना |
| S | स्थापना प्रकार |
| A | एल्युमीनियम वाइंडिंग |
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का प्रकार | वीएफडी आउटपुट रिएक्टर |
| रेटेड वोल्टेज | 220VAC / 380VAC / 690VAC / 1140VAC |
| आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज |
| वर्तमान मूल्यांकित | 5ए - 3800ए |
| वोल्टेज घटाव | 0.5% / 1% / 2% / 4% |
| अधिभार क्षमता | 60 सेकंड के लिए 1.5 गुना रेटेड करंट |
| ढांकता हुआ ताकत | 3000VAC / 50Hz / 1 मिनट |
| इन्सुलेशन प्रतिरोध | ≥100MΩ |
| संरक्षण ग्रेड | IP00/IP20 |
| इन्सुलेशन वर्ग | कक्षा एफ (155℃) |
| शोर स्तर | ≤65dB |
| सेवा जीवन | ≥15 वर्ष |
ड्यूफ्यू इलेक्ट्रिक औद्योगिक बिजली घटकों और अनुकूलित रिएक्टर समाधानों में माहिर है।
प्रत्येक आउटपुट रिएक्टर नियंत्रित प्रक्रियाओं के साथ निर्मित होता है जिसमें शामिल हैं:
- कोर विनिर्माण निरीक्षण
- घुमावदार प्रक्रिया नियंत्रण
- उच्च वोल्टेज परीक्षण का सामना करें
- इन्सुलेशन प्रतिरोध परीक्षण
- तापमान वृद्धि निरीक्षण
- विद्युत प्रदर्शन सत्यापन
उत्पादों की आपूर्ति की जा सकती है:
- आईएसओ गुणवत्ता प्रबंधन प्रणाली अनुपालन
- CE प्रमाणित उत्पाद
- अनुकूलित तकनीकी दस्तावेज
शिपमेंट से पहले, विश्वसनीय स्थापना और संचालन सुनिश्चित करने के लिए प्रत्येक रिएक्टर का ग्राहक विनिर्देशों के अनुसार निरीक्षण किया जाता है।
औद्योगिक रिएक्टरों को उनके वजन और विद्युत चुम्बकीय घटकों के कारण अंतर्राष्ट्रीय परिवहन के दौरान विश्वसनीय सुरक्षा की आवश्यकता होती है।
ड्यूफ्यू प्रदान करता है:
| परिवहन विधि | आवेदन |
|---|---|
| समुद्री माल | बड़े औद्योगिक ऑर्डर और संपूर्ण उपकरण परियोजनाएं |
| हवाई माल भाड़ा | नमूना और तत्काल वितरण आवश्यकताएँ |
| भूमि परिवहन | क्षेत्रीय औद्योगिक वितरण |
पैकेजिंग विशेषताएं:
- नमी प्रतिरोधी सुरक्षा
- शॉक-प्रूफ़ फिक्सिंग
- मानक लकड़ी के मामले निर्यात करें
- उत्पाद के आकार और वजन के अनुसार अनुकूलित पैकेजिंग
आउटपुट तरंग गुणवत्ता में सुधार और मोटर पक्ष पर विद्युत तनाव को कम करने के लिए इसे वीएफडी आउटपुट टर्मिनलों और मोटर के बीच स्थापित किया गया है।
इसका उपयोग आमतौर पर लंबे केबल अनुप्रयोगों, मोटर इन्सुलेशन सुरक्षा और वोल्टेज स्पाइक्स, शोर या हस्तक्षेप से प्रभावित प्रणालियों के लिए किया जाता है।
नहीं, इनपुट-साइड और मोटर-साइड घटकों के अलग-अलग कार्य होते हैं। एक बिजली आपूर्ति सुरक्षा पर ध्यान केंद्रित करता है, जबकि दूसरा मोटर-साइड प्रदर्शन में सुधार करता है।
हाँ। ड्यूफ्यू वोल्टेज, करंट, इंस्टॉलेशन आवश्यकताओं और ऑपरेटिंग वातावरण के आधार पर अनुकूलित समाधान प्रदान करता है।
ड्यूफ्यू इलेक्ट्रिक पेशेवर विनिर्माण क्षमता, अनुकूलित इंजीनियरिंग समर्थन और सख्त गुणवत्ता नियंत्रण के साथ औद्योगिक वीएफडी अनुप्रयोगों के लिए विश्वसनीय रिएक्टर समाधान प्रदान करता है।
मोटर सुरक्षा से लेकर लंबी दूरी की ड्राइव अनुप्रयोगों तक, ड्यूफ्यू ग्राहकों को उपकरण विश्वसनीयता में सुधार, रखरखाव लागत कम करने और स्थिर संचालन प्राप्त करने में मदद करता है।
