रिएक्टर लोड करें

ड्यूफ्यू इलेक्ट्रिक लोड रिएक्टर को लोड-साइड स्थिरता में सुधार करने और लंबी दूरी की मोटर ड्राइव सिस्टम में विश्वसनीय संचालन बनाए रखने के लिए वीएफडी आउटपुट टर्मिनलों (यू/वी/डब्ल्यू) और मोटर लोड के बीच श्रृंखला में स्थापित किया गया है।

परिवर्तनीय आवृत्ति ड्राइव अनुप्रयोगों में, इन्वर्टर पावर उपकरणों द्वारा उत्पन्न उच्च-आवृत्ति स्विचिंग सिग्नल मोटर केबलों से गुजरते हैं। जब केबल की दूरी बढ़ती है, तो वितरित कैपेसिटेंस अतिरिक्त चार्जिंग करंट, करंट में उतार-चढ़ाव और अस्थिर सिस्टम प्रदर्शन का कारण बन सकता है।

आउटपुट सर्किट में उपयुक्त प्रतिबाधा जोड़कर, रिएक्टर केबल विशेषताओं के प्रभाव को कम करने, वर्तमान भिन्नता को सुचारू करने और वीएफडी-संचालित मोटर सिस्टम की विश्वसनीयता में सुधार करने में मदद करता है।

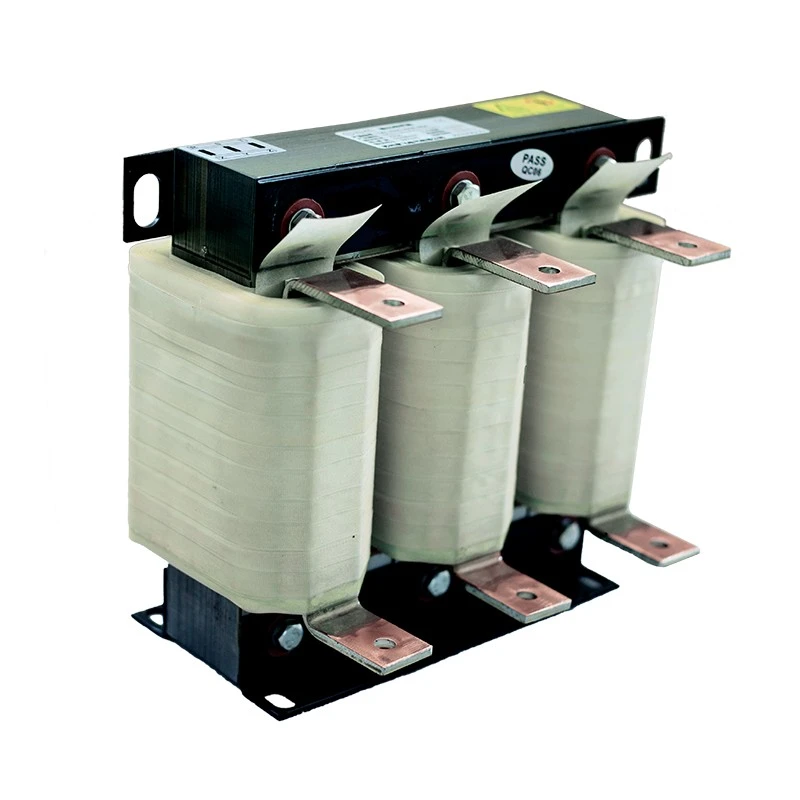

कम हानि वाले कोल्ड रोल्ड सिलिकॉन स्टील कोर, क्लास एफ इन्सुलेशन सामग्री, वैक्यूम संसेचन तकनीक और अनुकूलित घुमावदार संरचनाओं के साथ निर्मित, ड्यूफ्यू लोड रिएक्टर मांग वाली औद्योगिक परिस्थितियों में स्थिर इंडक्शन प्रदर्शन, उत्कृष्ट थर्मल विश्वसनीयता और लंबी सेवा जीवन प्रदान करता है। उच्च-वर्तमान मॉडल गर्मी लंपटता में सुधार और तापमान वृद्धि को कम करने के लिए कॉम्पैक्ट फ़ॉइल घुमावदार संरचनाओं को अपना सकते हैं।

VFD सिस्टम में लोड रिएक्टर का उपयोग क्यों करें?

लंबी दूरी की मोटर स्थापना और परिवर्तनशील औद्योगिक भार विद्युत संबंधी चुनौतियाँ पैदा कर सकते हैं, जिनमें शामिल हैं:

- केबल वितरित कैपेसिटेंस प्रभाव में वृद्धि

- अत्यधिक कैपेसिटिव चार्जिंग करंट

- ऑपरेशन के दौरान वर्तमान में उतार-चढ़ाव

- इन्वर्टर ओवर-करंट सुरक्षा यात्राएं

- मोटर ड्राइव स्थिरता में कमी

- नियंत्रण प्रणालियों में विद्युतचुंबकीय हस्तक्षेप

उचित रूप से चयनित लोड रिएक्टर लोड-साइड विद्युत विशेषताओं को अनुकूलित करने, सिस्टम स्थिरता में सुधार करने और औद्योगिक अनुप्रयोगों में अप्रत्याशित डाउनटाइम को कम करने में मदद करता है।

प्रमुख लाभ

1. लंबी केबल अनुप्रयोगों के लिए बेहतर प्रदर्शन

जब मोटरें वीएफडी कैबिनेट से दूर स्थापित की जाती हैं, तो केबल विशेषताएँ विद्युत प्रदर्शन को प्रभावित कर सकती हैं और ड्राइव सिस्टम पर तनाव बढ़ा सकती हैं। ड्यूफ्यू लोड रिएक्टर वितरित केबल कैपेसिटेंस के प्रभाव को कम करने और कैपेसिटिव चार्जिंग करंट को सीमित करने में मदद करता है, अधिक स्थिर लंबी दूरी के ट्रांसमिशन और दूर से स्थापित मोटर्स के विश्वसनीय संचालन का समर्थन करता है।

2. उन्नत लोड-साइड वर्तमान स्थिरता

औद्योगिक उपकरण अक्सर परिवर्तनीय भार और लगातार त्वरण या मंदी के साथ संचालित होते हैं। अनुकूलित रिएक्टर डिज़ाइन वर्तमान उतार-चढ़ाव को सुचारू बनाने और अधिक सुसंगत मोटर संचालन को बनाए रखने में मदद करता है, असामान्य परिचालन स्थितियों को कम करता है और गतिशील भार के तहत स्थिर प्रदर्शन का समर्थन करता है।

3. हार्मोनिक हस्तक्षेप और विद्युत शोर में कमी

वीएफडी ऑपरेशन के दौरान उत्पन्न उच्च आवृत्ति की गड़बड़ी मोटरों के साथ-साथ आस-पास के नियंत्रण और स्वचालन उपकरणों को भी प्रभावित कर सकती है। लोड-साइड फ़िल्टरिंग प्रभाव उच्च-आवृत्ति हार्मोनिक घटकों और विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद करता है, जबकि मोटर संचालन शोर और कंपन को कम करने में भी योगदान देता है।

4. औद्योगिक-ग्रेड विद्युत विश्वसनीयता

इसमें कम हानि वाले कोल्ड रोल्ड सिलिकॉन स्टील कोर, क्लास एफ इन्सुलेशन सिस्टम, वैक्यूम संसेचन और उच्च तापमान इलाज का उपयोग किया जाता है। आवेदन आवश्यकताओं के अनुसार तांबे या एल्यूमीनियम वाइंडिंग विकल्प उपलब्ध हैं। यह संयोजन दीर्घकालिक औद्योगिक संचालन के लिए स्थिर प्रेरण, नियंत्रित कंपन और विश्वसनीय थर्मल प्रदर्शन प्रदान करता है।

संरचनात्मक डिजाइन सुविधाएँ

अनुकूलित चुंबकीय सर्किट डिजाइन

तीन-चरण सममित कोर संरचना चुंबकीय हानि को कम करने में मदद करते हुए संतुलित चुंबकीय प्रदर्शन और स्थिर अधिष्ठापन विशेषताएँ प्रदान करती है। यह अनुकूलित व्यवस्था निरंतर उपयोग के दौरान लगातार विद्युत प्रदर्शन और विश्वसनीय संचालन का समर्थन करती है।

लचीला इंस्टालेशन कॉन्फ़िगरेशन

विभिन्न कैबिनेट और उपकरण लेआउट को समायोजित करने के लिए अलग-अलग इंस्टॉलेशन कॉन्फ़िगरेशन उपलब्ध हैं, जिनमें IP00 खुली संरचनाएं, IP20 सुरक्षात्मक बाड़े, ऊर्ध्वाधर स्थापना और क्षैतिज स्थापना शामिल हैं। उपलब्ध कैबिनेट स्थान, उपकरण संरचना और विशिष्ट परियोजना आवश्यकताओं के अनुसार अनुकूलित आयाम भी प्रदान किए जा सकते हैं।

विशिष्ट अनुप्रयोग

ड्यूफ्यू लोड रिएक्टर समाधानों का व्यापक रूप से उपयोग किया जाता है:

अनुशंसित आवेदन शर्तें

सही लोड रिएक्टर का चयन कैसे करें?

उचित चयन में वीएफडी मापदंडों, केबल स्थितियों और मोटर लोड आवश्यकताओं पर विचार करना चाहिए। ये कारक उपयुक्त विद्युत विशिष्टताओं और रिएक्टर विन्यास को निर्धारित करने में मदद करते हैं।

वीएफडी पैरामीटर्स

रेटेड वोल्टेज, आउटपुट करंट, मोटर पावर और ऑपरेटिंग आवृत्ति पर विचार करें। स्थिर संचालन सुनिश्चित करने के लिए इन मापदंडों को वीएफडी और मोटर सिस्टम से मेल खाना चाहिए।

केबल की स्थिति

केबल की लंबाई और प्रकार महत्वपूर्ण हैं, खासकर वीएफडी से दूर स्थापित मोटरों के लिए। रिएक्टर का चयन करते समय स्थापना वातावरण और वितरित कैपेसिटेंस पर भी विचार किया जाना चाहिए।

मोटर लोड आवश्यकताएँ

परिचालन की स्थिति, लोड भिन्नता, निरंतर संचालन आवश्यकताओं और आवश्यक सुरक्षा स्तर का मूल्यांकन किया जाना चाहिए। बार-बार त्वरण, मंदी, या परिवर्तनीय भार के लिए अधिक मजबूत कॉन्फ़िगरेशन की आवश्यकता हो सकती है।

ड्यूफ्यू आवेदन शर्तों, स्थापना आवश्यकताओं, विद्युत मापदंडों और ग्राहक विशिष्टताओं के आधार पर अनुकूलित रिएक्टर डिजाइन प्रदान करता है।

मॉडल संख्या स्पष्टीकरण

उदाहरण: CAL-4321-0250-EISA

तकनीकी निर्देश

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक रिएक्टर, रेसिस्टर्स, ब्रेकिंग सिस्टम, ट्रांसफार्मर और अनुकूलित पावर इलेक्ट्रॉनिक्स समाधान में माहिर है। इसकी विनिर्माण प्रक्रिया में सिलिकॉन स्टील कोर प्रसंस्करण, सटीक वाइंडिंग, वैक्यूम संसेचन, उच्च तापमान इलाज और विद्युत प्रदर्शन परीक्षण शामिल हैं।

गुणवत्ता नियंत्रण में विश्वसनीय उत्पाद प्रदर्शन सुनिश्चित करने के लिए इन्सुलेशन प्रतिरोध, वोल्टेज का सामना करना, तापमान वृद्धि और विद्युत प्रदर्शन सत्यापन शामिल है।

ड्यूफ्यू विभिन्न औद्योगिक आवश्यकताओं के लिए अनुकूलित विद्युत डिजाइन, ओईएम विनिर्माण, तकनीकी दस्तावेज़ीकरण और एप्लिकेशन इंजीनियरिंग का समर्थन करता है।

प्रमाणपत्र एवं अनुपालन

ड्यूफ्यू उत्पादों का निर्माण मान्यता प्राप्त औद्योगिक आवश्यकताओं के अनुसार किया जाता है, जिनमें शामिल हैं:

- आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली

- सीई अनुपालन

-आईईसी289

- जीबी10229

- जेबी9644

पैकेजिंग और वैश्विक वितरण

ड्यूफ्यू उत्पाद आयाम, वजन और परिवहन आवश्यकताओं के अनुसार पेशेवर निर्यात पैकेजिंग समाधान प्रदान करता है।

पैकेजिंग में शामिल हैं:

- शॉक-प्रतिरोधी सुरक्षा

- समुद्री परिवहन के लिए नमी संरक्षण

- निर्यात-मानक लकड़ी के मामले

- प्री-शिपमेंट निरीक्षण रिकॉर्ड

ये उपाय स्थापना के बाद सुरक्षित डिलीवरी और विश्वसनीय संचालन सुनिश्चित करते हैं।

लोड रिएक्टर और आउटपुट रिएक्टर: अनुप्रयोग अंतर

अक्सर पूछे जाने वाले प्रश्न

Q1: इस उत्पाद का उपयोग कब किया जाना चाहिए?

इसका उपयोग आमतौर पर तब किया जाता है जब मोटर केबल की दूरी लंबी होती है, केबल की विशेषताएं सिस्टम के प्रदर्शन को प्रभावित करती हैं, इन्वर्टर सुरक्षा यात्राएं होती हैं, या बदलते भार के तहत बेहतर विद्युत स्थिरता की आवश्यकता होती है।

Q2: इस उत्पाद और आउटपुट रिएक्टर के बीच क्या अंतर है?

दोनों वीएफडी आउटपुट साइड पर स्थापित हैं, लेकिन वे अलग-अलग एप्लिकेशन उद्देश्यों को पूरा करते हैं। यह उत्पाद मुख्य रूप से लंबी केबल स्थितियों, बदलते भार और औद्योगिक वातावरण की मांग के तहत सिस्टम स्थिरता में सुधार करता है, जबकि एक आउटपुट रिएक्टर पीडब्लूएम वोल्टेज तनाव को कम करने और मोटर इन्सुलेशन की सुरक्षा पर अधिक ध्यान केंद्रित करता है। अंतिम चयन केबल की लंबाई, मोटर विशेषताओं और परिचालन स्थितियों पर निर्भर करता है।

Q3: क्या यह मोटर शोर को कम करने में मदद कर सकता है?

हाँ। उच्च-आवृत्ति गड़बड़ी को कम करके और वर्तमान स्थिरता में सुधार करके, यह मोटर संचालन के दौरान विद्युत चुम्बकीय शोर और कंपन को कम करने में मदद कर सकता है।

Q4: क्या ड्यूफ्यू विशिष्टताओं को अनुकूलित कर सकता है?

हाँ। ड्यूफ्यू विशिष्ट औद्योगिक अनुप्रयोगों के अनुसार वोल्टेज, करंट, वोल्टेज ड्रॉप, वाइंडिंग सामग्री, इंस्टॉलेशन संरचना और सुरक्षा आवश्यकताओं को कवर करने वाले अनुकूलित समाधान प्रदान करता है।

ड्यूफ्यू इलेक्ट्रिक से अनुकूलित लोड रिएक्टर समाधान

ड्यूफ्यू इलेक्ट्रिक औद्योगिक वीएफडी अनुप्रयोगों के लिए विश्वसनीय समाधान प्रदान करता है, जो पेशेवर विनिर्माण क्षमताओं, अनुकूलित इंजीनियरिंग सेवाओं और सख्त गुणवत्ता नियंत्रण द्वारा समर्थित है। लंबी दूरी की मोटर प्रणालियों से लेकर भारी-भरकम औद्योगिक उपकरणों तक, समाधान सिस्टम स्थिरता में सुधार और विश्वसनीय संचालन का समर्थन करने के लिए डिज़ाइन किए गए हैं।

अनुकूलित रिएक्टर डिजाइन और OEM सहयोग के लिए ड्यूफ्यू इलेक्ट्रिक से संपर्क करें।
