हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।
औद्योगिक चर आवृत्ति ड्राइव (वीएफडी) बिजली की गुणवत्ता के मुद्दों के प्रति अत्यधिक संवेदनशील हैं, जिसमें वोल्टेज में उतार-चढ़ाव, विद्युत उछाल और रेक्टिफायर सर्किट द्वारा उत्पन्न हार्मोनिक हस्तक्षेप शामिल हैं। जब कई ड्राइव एक ही पावर सिस्टम पर काम करते हैं, तो अत्यधिक हार्मोनिक करंट और क्षणिक गड़बड़ी से इन्वर्टर दोष, डीसी बस कैपेसिटर क्षति, असामान्य अलार्म या अप्रत्याशित सिस्टम शटडाउन हो सकता है।

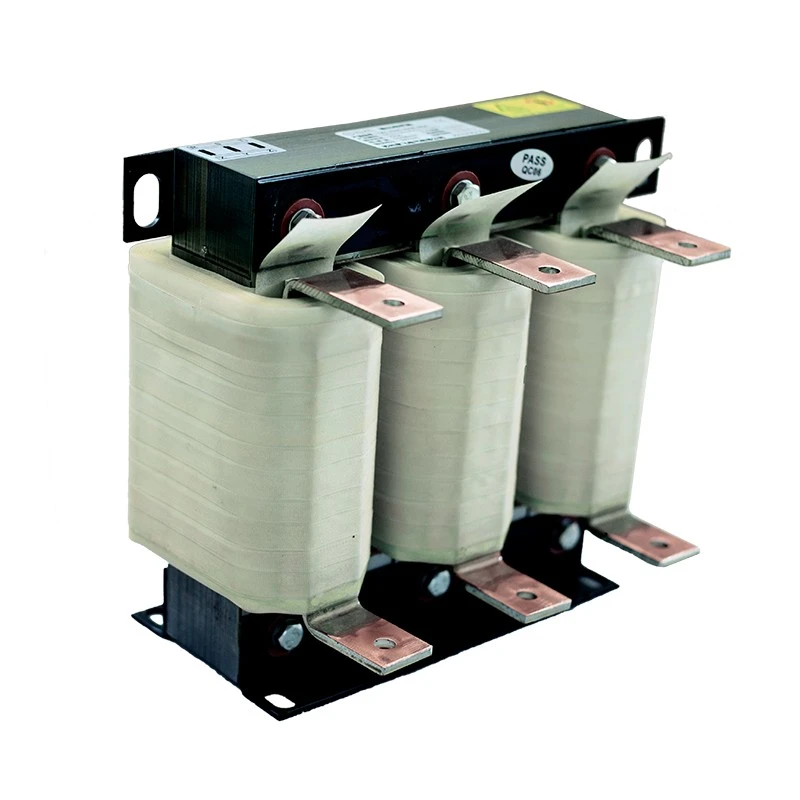

ड्यूफ्यू इलेक्ट्रिक इनपुट लाइन रिएक्टर समाधान एसी पावर स्रोत और वीएफडी इनपुट पक्ष के बीच श्रृंखला में स्थापित किए जाते हैं। पावर सर्किट में नियंत्रित प्रतिबाधा जोड़कर, रिएक्टर हार्मोनिक करंट को सीमित करता है, स्टार्टअप इनरश करंट को कम करता है, वोल्टेज स्थिरता में सुधार करता है, और इन्वर्टर घटकों की सेवा जीवन को बढ़ाता है।
निरंतर औद्योगिक परिस्थितियों में विश्वसनीय संचालन सुनिश्चित करने के लिए रिएक्टर कम नुकसान वाले कोल्ड रोल्ड सिलिकॉन स्टील कोर, उच्च तापमान इन्सुलेशन सामग्री और अनुकूलित घुमावदार संरचनाओं का उपयोग करता है। उच्च-वर्तमान अनुप्रयोगों के लिए, कॉम्पैक्ट डिज़ाइन, बेहतर गर्मी लंपटता और स्थिर विद्युत प्रदर्शन प्राप्त करने के लिए फ़ॉइल वाइंडिंग तकनीक उपलब्ध है।
कई वीएफडी विफलताएं इन्वर्टर दोषों के बजाय खराब बिजली गुणवत्ता के कारण होती हैं। इनपुट लाइन रिएक्टर स्थापित करने से ड्राइव सिस्टम को विद्युत गड़बड़ी से बचाने में मदद मिलती है और समग्र उपकरण विश्वसनीयता में सुधार होता है।
हल किए गए सामान्य मुद्दों में शामिल हैं:
- वीएफडी स्टार्टअप के दौरान उच्च इनपुट करंट उछाल
- डायोड सुधार के कारण होने वाला हार्मोनिक प्रदूषण
- तीन चरण वोल्टेज असंतुलन
- बार-बार इन्वर्टर ओवर-वोल्टेज अलार्म
- डीसी बस कैपेसिटर और रेक्टिफायर ब्रिज को नुकसान
- एकाधिक वीएफडी प्रणालियों के बीच हस्तक्षेप
ड्यूफ्यू इनपुट लाइन रिएक्टर वीएफडी रेक्टिफायर सर्किट द्वारा उत्पन्न हार्मोनिक करंट को कम करता है और औद्योगिक पावर नेटवर्क में हार्मोनिक फीडबैक को कम करने में मदद करता है।
यह तरंगरूप विरूपण को कम करके, कई वीएफडी प्रणालियों की अनुकूलता को बढ़ाकर और पावर फैक्टर सुधार कैपेसिटर और संवेदनशील नियंत्रण उपकरणों के लिए बेहतर सुरक्षा प्रदान करके बिजली की गुणवत्ता में सुधार करता है।
वीएफडी स्टार्टअप के दौरान, त्वरण, या अचानक लोड परिवर्तन, विद्युत उछाल और वर्तमान उतार-चढ़ाव सिस्टम स्थिरता को प्रभावित कर सकते हैं।
रिएक्टर स्टार्टअप इनरश करंट को कम करने, क्षणिक प्रभाव करंट को सीमित करने, इन्वर्टर रेक्टिफायर घटकों की सुरक्षा करने और बेहतर सिस्टम विश्वसनीयता के लिए डीसी बस ओवर-वोल्टेज जोखिमों को कम करने में मदद करता है।
ड्यूफ्यू रिएक्टर विश्वसनीय सामग्रियों और व्यावसायिक उत्पादन प्रक्रियाओं के साथ निर्मित होते हैं, जिनमें कम नुकसान वाले कोल्ड रोल्ड सिलिकॉन स्टील कोर, क्लास एफ इन्सुलेशन सामग्री, वैक्यूम संसेचन प्रक्रिया और उच्च तापमान इलाज तकनीक शामिल हैं।
विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए तांबे या एल्यूमीनियम वाइंडिंग विकल्प उपलब्ध हैं। अनुकूलित चुंबकीय संरचना दीर्घकालिक संचालन के दौरान कंपन, शोर और तापमान वृद्धि को कम करने में मदद करती है।
एक पेशेवर औद्योगिक बिजली घटक निर्माता के रूप में, ड्यूफ्यू विभिन्न एप्लिकेशन आवश्यकताओं और परिचालन स्थितियों के आधार पर अनुकूलित रिएक्टर समाधान प्रदान करता है।
अनुकूलन विकल्पों में शामिल हैं:
- रेटेड वोल्टेज और रेटेड करंट
- वोल्टेज ड्रॉप और वीएफडी पावर रेटिंग
- स्थापना आयाम और परिचालन वातावरण
- घुमावदार सामग्री
उपलब्ध संरचनाओं में शामिल हैं:
- IP00 खुली संरचना
- IP20 संरक्षित घेरा
- लंबवत या क्षैतिज स्थापना
- तांबे की वाइंडिंग या एल्यूमीनियम वाइंडिंग
ड्यूफ्यू इनपुट लाइन रिएक्टर समाधानों का व्यापक रूप से औद्योगिक अनुप्रयोगों में उपयोग किया जाता है, जिनके लिए बेहतर बिजली गुणवत्ता, इन्वर्टर सुरक्षा और स्थिर विद्युत प्रदर्शन की आवश्यकता होती है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
- वेरिएबल फ्रीक्वेंसी ड्राइव (वीएफडी) सिस्टम और औद्योगिक मोटर नियंत्रण कैबिनेट
- सर्वो ड्राइव सिस्टम, लिफ्ट और उठाने वाले उपकरण
- क्रेन और बंदरगाह मशीनरी कठिन भार स्थितियों के तहत काम कर रही हैं
- रोलिंग मिल, पंप और पंखे जिन्हें विश्वसनीय निरंतर संचालन की आवश्यकता होती है
- इंजेक्शन मोल्डिंग मशीन और औद्योगिक स्वचालन उपकरण
- उच्च विद्युत गुणवत्ता आवश्यकताओं के साथ नवीकरणीय ऊर्जा रूपांतरण प्रणालियाँ
निम्नलिखित अनुप्रयोगों के लिए एक इनपुट लाइन रिएक्टर की अनुशंसा की जाती है:
| आवेदन की शर्त | सिफारिश |
|---|---|
| एक बिजली आपूर्ति साझा करने वाले एकाधिक वीएफडी | अनुशंसित |
| बिजली आपूर्ति क्षमता ≥600kVA | अनुशंसित |
| वीएफडी को बड़ी क्षमता वाले ट्रांसफार्मर के करीब स्थापित किया गया | अनुशंसित |
| तीन-चरण वोल्टेज असंतुलन 1.8% से अधिक है | अनुशंसित |
| हार्मोनिक हस्तक्षेप के साथ विद्युत प्रणाली | अनुशंसित |
| बार-बार स्विच किए जाने वाले पावर फैक्टर सुधार कैपेसिटर | अनुशंसित |
ड्यूफ्यू मॉडल नंबर वोल्टेज स्तर, चरण प्रकार, रिएक्टर प्रकार, वोल्टेज ड्रॉप, रेटेड वर्तमान, कोर संरचना, स्थापना विधि और घुमावदार सामग्री के बारे में जानकारी प्रदान करते हैं।
| कोड | विवरण |
|---|---|
| सीएएल | एसी रिएक्टर श्रृंखला |
| 4 | वोल्टेज स्तर (2=220वी, 4=380वी, 6=690वी) |
| 3 | चरण संख्या (3=तीन चरण, 1=एकल चरण) |
| 1 | रिएक्टर प्रकार (1=इनपुट रिएक्टर, 2=आउटपुट रिएक्टर) |
| 2 | वोल्टेज ड्रॉप (2=2%, 1=1%) |
| 0250 | रेटेड करंट (0250=250ए, 2500=2500ए) |
| ईआई | कोर संरचना (ईआई=तीन चरण कोर, यूआई=एकल चरण कोर) |
| S | स्थापना प्रकार (एस=ऊर्ध्वाधर, डब्ल्यू=क्षैतिज) |
| A | घुमावदार सामग्री (ए=एल्यूमीनियम, सी=तांबा) |
उदाहरण: CAL-4312-0250-EISA
2% वोल्टेज ड्रॉप, 250A रेटेड करंट, EI कोर संरचना, वर्टिकल इंस्टॉलेशन और एल्यूमीनियम वाइंडिंग के साथ 380V तीन-चरण इनपुट लाइन रिएक्टर।
| पैरामीटर | विनिर्देश |
|---|---|
| रेटेड वोल्टेज | 220VAC / 380VAC / 690VAC / 1140VAC |
| आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज / अनुकूलित आवृत्ति उपलब्ध है |
| वर्तमान मूल्यांकित | 5ए - 3800ए |
| वोल्टेज घटाव | 0.5% / 1% / 2% / 4% |
| अधिभार क्षमता | 60 सेकंड के लिए 1.5 गुना रेटेड करंट, अंतराल 1 घंटा |
| ढांकता हुआ ताकत | 3000VAC / 50Hz / 5mA / 1 मिनट |
| इन्सुलेशन प्रतिरोध | ≥100MΩ (1000VDC) |
| संरक्षण ग्रेड | IP00/IP20 |
| इन्सुलेशन वर्ग | कक्षा एफ (155℃) |
| तापमान वर्ग | टी40 |
| लौ रेटिंग | UL94V-2 |
| शोर स्तर | ≤65dB (1 मीटर पर परीक्षण किया गया) |
| सेवा जीवन | ≥15 वर्ष |
| मानकों | आईईसी289:1987, जीबी10229-88, जेबी9644-1999 |
ड्यूफ्यू इलेक्ट्रिक औद्योगिक बिजली घटक निर्माण में माहिर है और वैश्विक ग्राहकों के लिए अनुकूलित रिएक्टर समाधान प्रदान करता है।
हमारी गुणवत्ता नियंत्रण प्रक्रिया में शामिल हैं:
- आईएसओ गुणवत्ता प्रबंधन प्रणाली
- CE प्रमाणित उत्पाद
- विद्युत प्रदर्शन परीक्षण
- इन्सुलेशन प्रतिरोध परीक्षण
- उच्च वोल्टेज परीक्षण का सामना करें
- तापमान वृद्धि परीक्षण
- शोर निरीक्षण
स्थापना के बाद विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए शिपमेंट से पहले प्रत्येक रिएक्टर का ग्राहक विनिर्देशों के अनुसार निरीक्षण किया जाता है।
औद्योगिक रिएक्टरों को उनके वजन और विद्युत संरचना के कारण पेशेवर पैकेजिंग सुरक्षा की आवश्यकता होती है।
ड्यूफ्यू प्रदान करता है:
- नमी रोधी पैकेजिंग
- लकड़ी के केस के अंदर शॉक-प्रतिरोधी फिक्सिंग
- उत्पाद के आकार और वजन के आधार पर अनुकूलित पैकेजिंग
- निर्यात-मानक परिवहन समाधान
परिवहन विकल्प:
| परिवहन विधि | आवेदन |
|---|---|
| समुद्री माल | बड़ी मात्रा और भारी औद्योगिक उपकरण शिपमेंट |
| हवाई माल भाड़ा | तत्काल नमूने या छोटे रिएक्टर |
| भूमि परिवहन | घरेलू और क्षेत्रीय डिलीवरी |
एसी बिजली आपूर्ति और वीएफडी इनपुट टर्मिनलों के बीच एक इनपुट लाइन रिएक्टर स्थापित किया जाना चाहिए। इसे ग्रिड-साइड हार्मोनिक समस्याओं को कम करने, विद्युत गड़बड़ी को दबाने और इन्वर्टर इनपुट सर्किट की सुरक्षा के लिए डिज़ाइन किया गया है। इसे वीएफडी आउटपुट और मोटर के बीच स्थापित नहीं किया जाना चाहिए।
सामान्य वोल्टेज ड्रॉप विकल्पों में 0.5%, 1%, 2% और 4% शामिल हैं।
सामान्य वीएफडी अनुप्रयोगों के लिए, आमतौर पर 2% वोल्टेज ड्रॉप का चयन किया जाता है। गंभीर हार्मोनिक हस्तक्षेप या अस्थिर बिजली आपूर्ति स्थितियों वाले सिस्टम को एप्लिकेशन आवश्यकताओं के आधार पर उच्च प्रतिबाधा की आवश्यकता हो सकती है।
यह सिस्टम डिज़ाइन और परिचालन स्थितियों पर निर्भर करता है। अधिकांश औद्योगिक अनुप्रयोगों में, बेहतर हार्मोनिक नियंत्रण और सुरक्षा प्रदर्शन प्राप्त करने के लिए प्रत्येक वीएफडी को एक व्यक्तिगत रिएक्टर का उपयोग करने की अनुशंसा की जाती है।
रिएक्टर को न्यूनतम रखरखाव की आवश्यकता होती है। नियमित निरीक्षण पर ध्यान देना चाहिए:
- टर्मिनल कनेक्शन की जकड़न
- धूल जमा होना
-असामान्य शोर
- तापमान वृद्धि
उचित वेंटिलेशन, सही स्थापना और नियमित निरीक्षण दीर्घकालिक विश्वसनीयता बनाए रखने में मदद करते हैं।
