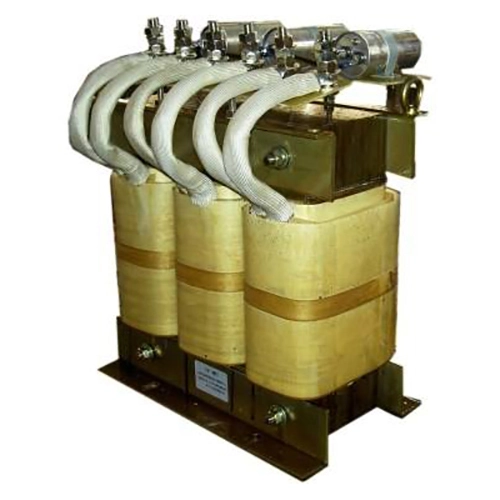

साइन वेव फ़िल्टर

मोटर-साइड वेवफ़ॉर्म गुणवत्ता में सुधार और औद्योगिक अनुप्रयोगों में विश्वसनीय मोटर सुरक्षा प्रदान करने के लिए वीएफडी सिस्टम के आउटपुट साइड पर ड्यूफ्यू इलेक्ट्रिक साइन वेव फ़िल्टर स्थापित किया गया है। वीएफडी स्विचिंग ऑपरेशन के दौरान, उच्च-आवृत्ति पीडब्लूएम वोल्टेज पल्स उत्पन्न होते हैं और मोटर केबलों के माध्यम से प्रसारित होते हैं, विशेष रूप से लंबी दूरी की स्थापनाओं में, जिससे प्रतिबिंबित वोल्टेज, डीवी/डीटी तनाव में वृद्धि, विद्युत चुम्बकीय हस्तक्षेप और अतिरिक्त मोटर हानि हो सकती है।

वीएफडी साइन वेव फ़िल्टर रिएक्टरों और कैपेसिटर से बनी एलसी कम-पास फ़िल्टरिंग संरचना को अपनाता है। फ़िल्टरिंग नेटवर्क पीडब्लूएम आउटपुट सिग्नल से वाहक-आवृत्ति घटकों और उच्च-आवृत्ति हार्मोनिक्स को क्षीण करता है, जबकि मौलिक आवृत्ति वोल्टेज को कुशलतापूर्वक पारित करने की अनुमति देता है, आउटपुट तरंग को एक चिकनी निकट-साइनसॉइडल तरंग में परिवर्तित करता है।

फ़िल्टरिंग प्रक्रिया मदद करती है:

- पीडब्लूएम उच्च-आवृत्ति घटकों को कम करें

- मोटर टर्मिनल वोल्टेज तरंगरूप में सुधार करें

- मोटर इन्सुलेशन पर कम डीवी/डीटी तनाव

- विद्युत चुम्बकीय हस्तक्षेप कम करें (ईएमआई)

- मोटर परिचालन स्थिरता और सेवा विश्वसनीयता में सुधार करें

उत्पाद निरंतर औद्योगिक संचालन के दौरान स्थिर प्रदर्शन बनाए रखने के लिए कम नुकसान वाले कोल्ड रोल्ड सिलिकॉन स्टील कोर, क्लास एफ इन्सुलेशन सामग्री, वैक्यूम संसेचन तकनीक और अनुकूलित थर्मल संरचनाओं का उपयोग करता है, जो लंबी केबल मोटर सिस्टम, स्वचालन उपकरण और उच्च प्रदर्शन वाले वीएफडी अनुप्रयोगों के लिए एक प्रभावी समाधान प्रदान करता है।

प्रमुख लाभ

1. बेहतर वीएफडी आउटपुट वेवफॉर्म

एक मानक आउटपुट रिएक्टर के विपरीत, जो मुख्य रूप से सर्किट प्रतिबाधा को बढ़ाता है, एलसी फ़िल्टरिंग संरचना उच्च-आवृत्ति स्विचिंग घटकों का अधिक क्षीणन प्रदान करती है, जिसके परिणामस्वरूप कम उच्च-आवृत्ति विरूपण के साथ एक चिकनी मोटर वोल्टेज तरंग होती है और मोटर वाइंडिंग पर विद्युत तनाव कम होता है।

2. कम मोटर इन्सुलेशन तनाव

उच्च डीवी/डीटी पीडब्लूएम पल्स इन्सुलेशन तनाव को बढ़ा सकते हैं, खासकर जब वीएफडी और मोटर के बीच लंबी केबल स्थापित की जाती हैं। फ़िल्टर वोल्टेज स्पाइक्स और परावर्तित-तरंग प्रभावों को सीमित करने में मदद करता है, मोटर वाइंडिंग इन्सुलेशन पर तनाव को कम करता है और लंबी अवधि के मोटर संचालन का समर्थन करता है।

3. लंबी दूरी की मोटर केबल के लिए उपयुक्त

लंबे मोटर केबल वितरित कैपेसिटेंस का परिचय देते हैं जो चार्जिंग करंट और परावर्तित वोल्टेज को बढ़ा सकते हैं। ड्यूफ्यू रिमोट पंप सिस्टम, आउटडोर मोटर उपकरण, भूमिगत मशीनरी और बड़ी उत्पादन लाइनों जैसे अनुप्रयोगों के लिए सिस्टम आवश्यकताओं के अनुसार विद्युत मापदंडों को समायोजित करता है।

4. बेहतर मोटर परिचालन स्थितियाँ

उच्च-आवृत्ति हस्तक्षेप और आउटपुट तरंग विरूपण को कम करके, फ़िल्टर मोटर विद्युत चुम्बकीय शोर, अतिरिक्त तापमान वृद्धि, हार्मोनिक-संबंधित नुकसान और अस्थिर इन्वर्टर आउटपुट तरंगों से जुड़े यांत्रिक कंपन को कम करने में मदद कर सकता है।

तकनीकी डिज़ाइन सुविधाएँ

अनुकूलित एलसी लो-पास फ़िल्टरिंग संरचना

रिएक्टर और कैपेसिटर का मिलान VFD की PWM आउटपुट विशेषताओं के अनुसार किया जाता है। परिणामी एलसी संरचना मौलिक आवृत्ति के संचरण को बनाए रखते हुए और मोटर पक्ष पर वोल्टेज तरंग में सुधार करते हुए वाहक-आवृत्ति घटकों को कमजोर करती है।

कम हानि वाले चुंबकीय सर्किट डिजाइन

चुंबकीय प्रणाली स्थिर संचालन विशेषताओं को बनाए रखने और निरंतर संचालन के दौरान चुंबकीय नुकसान को नियंत्रित करने के लिए कोल्ड-रोल्ड सिलिकॉन स्टील कोर, एक अनुकूलित वायु-अंतराल संरचना और कम-नुकसान वाली चुंबकीय सामग्री का उपयोग कर सकती है।

विश्वसनीय इन्सुलेशन और थर्मल डिज़ाइन

इन्सुलेशन प्रणाली में क्लास एफ उच्च तापमान इन्सुलेशन, वैक्यूम संसेचन और लौ-मंदक इन्सुलेशन सामग्री शामिल हो सकती है। ये उपाय निरंतर औद्योगिक परिस्थितियों में ढांकता हुआ ताकत, यांत्रिक स्थिरता और विश्वसनीय संचालन का समर्थन करते हैं।

मॉडल विवरण

उदाहरण: एसडब्ल्यूएफ-4 3 2-1200

तकनीकी निर्देश

विशिष्ट अनुप्रयोग

ड्यूफ्यू साइन वेव फ़िल्टर समाधान वीएफडी सिस्टम के लिए उपयुक्त हैं, जिन्हें बेहतर आउटपुट वेवफ़ॉर्म प्रदर्शन और मोटर सुरक्षा की आवश्यकता होती है।

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक फिल्टर, रिएक्टर, ब्रेकिंग रेसिस्टर्स, ट्रांसफार्मर और अनुकूलित विद्युत समाधान सहित औद्योगिक पावर इलेक्ट्रॉनिक्स घटकों का निर्माण करती है। तरंगरूप फ़िल्टरिंग उत्पादों के लिए, उत्पादन चुंबकीय घटक की तैयारी और वाइंडिंग से लेकर इन्सुलेशन उपचार, संसेचन, विद्युत परीक्षण और अंतिम निरीक्षण तक नियंत्रित प्रक्रियाओं के माध्यम से किया जाता है।

विनिर्माण प्रक्रियाओं में शामिल हैं:

- चुंबकीय कोर प्रसंस्करण

- परिशुद्धता घुमावदार

- इन्सुलेशन उपचार

- वैक्यूम संसेचन

- विद्युत प्रदर्शन परीक्षण

गुणवत्ता निरीक्षण में प्रमुख विद्युत और यांत्रिक पैरामीटर शामिल हैं, जिनमें निम्न शामिल हैं:

- इन्सुलेशन प्रतिरोध परीक्षण

- ढांकता हुआ परीक्षण का सामना करना

- विद्युत पैरामीटर सत्यापन

- तापमान वृद्धि परीक्षण

- अंतिम उपस्थिति निरीक्षण

ड्यूफ्यू इलेक्ट्रिक ओईएम विनिर्माण, अनुकूलित विद्युत मापदंडों, इंजीनियरिंग एप्लिकेशन समर्थन और परियोजना-आधारित आपूर्ति का भी समर्थन करता है। उत्पाद चित्र, परीक्षण रिपोर्ट और प्रमाणन दस्तावेज़ ग्राहक और परियोजना आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं।

पैकेजिंग एवं डिलिवरी

ड्यूफ्यू औद्योगिक विद्युत उत्पादों के लिए निर्यात-मानक पैकेजिंग समाधान प्रदान करता है।

पैकेजिंग में शामिल हैं:

- नमी प्रतिरोधी सुरक्षा

- शॉक-प्रतिरोधी फिक्सिंग

- भारी मॉडलों के लिए प्रबलित लकड़ी के मामले

- उत्पाद पहचान लेबल

- तकनीकी दस्तावेज

यह सुनिश्चित करने के लिए कि उत्पाद विनिर्देश ग्राहकों की आवश्यकताओं को पूरा करते हैं, शिपमेंट से पहले प्रत्येक इकाई का निरीक्षण किया जाता है।

साइन वेव फ़िल्टर बनाम आउटपुट रिएक्टर

अक्सर पूछे जाने वाले प्रश्न

Q1: साइन वेव फ़िल्टर और आउटपुट रिएक्टर के बीच क्या अंतर है?

साइन वेव फ़िल्टर पीडब्लूएम स्विचिंग घटकों को कम करने और मोटर-साइड वेवफ़ॉर्म गुणवत्ता में सुधार करने के लिए एलसी फ़िल्टरिंग संरचना का उपयोग करता है। एक आउटपुट रिएक्टर मुख्य रूप से वर्तमान परिवर्तनों को सीमित करने और वोल्टेज वृद्धि दर को कम करने के लिए प्रतिबाधा बढ़ाता है, लेकिन यह आउटपुट तरंग को महत्वपूर्ण रूप से नया आकार नहीं देता है।

Q2: इस उत्पाद को VFD सिस्टम में कब स्थापित किया जाना चाहिए?

लंबी मोटर केबल, संवेदनशील मोटर, सख्त ईएमसी आवश्यकताओं या सिस्टम वाले अनुप्रयोगों के लिए इसकी अनुशंसा की जाती है जहां पीडब्लूएम वोल्टेज तनाव मोटर विश्वसनीयता को प्रभावित कर सकता है।

Q3: क्या यह लंबी दूरी की मोटर केबल अनुप्रयोगों का समर्थन कर सकता है?

हाँ। फ़िल्टरिंग मापदंडों को केबल की लंबाई, मोटर पावर, वीएफडी विशेषताओं और परिचालन स्थितियों के अनुसार अनुकूलित किया जा सकता है।

Q4: क्या ड्यूफ्यू अनुकूलित समाधान प्रदान कर सकता है?

हाँ। ड्यूफ्यू वोल्टेज रेटिंग, वर्तमान क्षमता, वाहक आवृत्ति, स्थापना आवश्यकताओं और विशिष्ट अनुप्रयोग स्थितियों के आधार पर अनुकूलित डिज़ाइन का समर्थन करता है।
