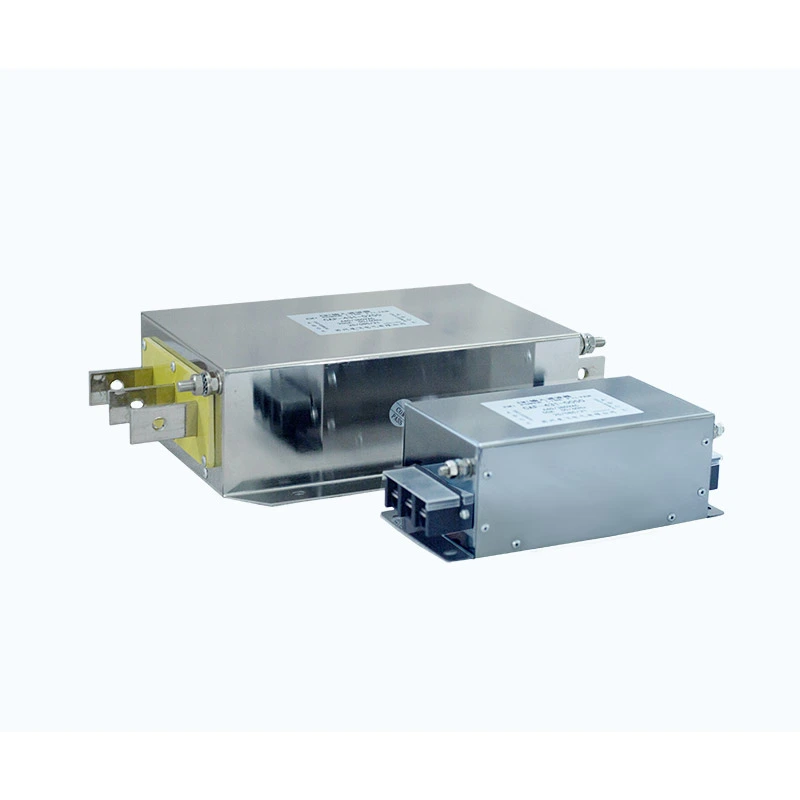

हार्मोनिक फ़िल्टर

ड्यूफ्यू इलेक्ट्रिक हार्मोनिक फ़िल्टर वीएफडी सिस्टम और अन्य नॉनलाइनियर लोड के लिए डिज़ाइन किया गया है जो ऑपरेशन के दौरान हार्मोनिक धाराएं उत्पन्न करता है। ड्राइव सिस्टम के इनपुट पक्ष पर स्थापित, यह चयनित निम्न-क्रम हार्मोनिक्स को कम करने और बिजली की गुणवत्ता में सुधार करने के लिए फ़िल्टर रिएक्टर, पावर कैपेसिटर और गैर-प्रेरक डंपिंग प्रतिरोधी के साथ ट्यून किए गए एलसी सर्किट का उपयोग करता है। विशिष्ट लक्ष्य हार्मोनिक्स में 5वें, 7वें, 11वें और 13वें क्रम शामिल हैं, अंतिम कॉन्फ़िगरेशन सिस्टम वोल्टेज, लोड विशेषताओं, हार्मोनिक स्पेक्ट्रम और आवश्यक फ़िल्टरिंग प्रदर्शन द्वारा निर्धारित किया जाता है।

विशिष्ट प्रदर्शन मापदंडों में पूर्ण लोड पर THDi <10%, THDv <5%, 0.98 से ऊपर पावर फैक्टर, तापमान वृद्धि ≤80K, शोर स्तर ≤65dB, और 3000VAC तक ढांकता हुआ ताकत शामिल है, जो चयनित मॉडल और परिचालन स्थितियों के अधीन है।

औद्योगिक विद्युत प्रणालियों में हार्मोनिक फ़िल्टरिंग की आवश्यकता क्यों है?

वीएफडी, कन्वर्टर्स, रेक्टिफायर और अन्य नॉनलाइनियर लोड एसी-डीसी रूपांतरण और स्विचिंग ऑपरेशन के दौरान हार्मोनिक धाराएं उत्पन्न कर सकते हैं। जब हार्मोनिक स्तर अत्यधिक हो जाता है, तो वे ट्रांसफार्मर और केबल के नुकसान को बढ़ा सकते हैं, अतिरिक्त हीटिंग का कारण बन सकते हैं, पावर फैक्टर को कम कर सकते हैं और संवेदनशील विद्युत उपकरणों की स्थिरता को प्रभावित कर सकते हैं।

कई गैर-रेखीय भार वाले औद्योगिक बिजली नेटवर्क के लिए, उपयुक्त हार्मोनिक नियंत्रण स्थिर विद्युत स्थितियों को बनाए रखने और वितरण प्रणाली पर हार्मोनिक धाराओं के प्रभाव को कम करने में मदद करता है।

इंजीनियरिंग डिज़ाइन सुविधाएँ

ट्यून्ड एलसी फ़िल्टरिंग संरचना

चयनित हार्मोनिक आवृत्तियों पर कम-प्रतिबाधा पथ बनाने के लिए रिएक्टर और कैपेसिटर मापदंडों का सिस्टम और हार्मोनिक विशेषताओं के अनुसार मिलान किया जाता है। यह सामान्य मौलिक-आवृत्ति संचालन को बनाए रखते हुए हार्मोनिक धाराओं को फिल्टर के माध्यम से मोड़ने की अनुमति देता है।

अनुनाद अवमंदन

फ़िल्टर, ग्रिड प्रतिबाधा और नॉनलाइनियर लोड के बीच अनुनाद को नियंत्रित करने के लिए गैर-प्रेरक भिगोना प्रतिरोधों को फ़िल्टरिंग सर्किट में शामिल किया गया है। यह हार्मोनिक प्रवर्धन को सीमित करने और निरंतर संचालन के दौरान फ़िल्टरिंग घटकों पर अत्यधिक वर्तमान तनाव को कम करने में मदद करता है।

रिएक्टर, कैपेसिटर और थर्मल मिलान

स्थिर फ़िल्टरिंग प्रदर्शन रिएक्टर अधिष्ठापन, संधारित्र क्षमता, भिगोना प्रतिरोध और गर्मी अपव्यय के उचित समन्वय पर निर्भर करता है। निरंतर औद्योगिक भार के तहत विश्वसनीय प्रदर्शन बनाए रखने के लिए ड्यूफ्यू विद्युत रेटिंग और परिचालन स्थितियों के अनुसार इन मापदंडों को समायोजित करता है।

हार्मोनिक विश्लेषण और अनुकूलित समाधान क्षमता

फ़िल्टर का चयन केवल रेटेड पावर के बजाय इंस्टॉलेशन की वास्तविक विद्युत विशेषताओं पर आधारित होना चाहिए। उपयुक्त कॉन्फ़िगरेशन विकसित करते समय ड्यूफ्यू वोल्टेज, करंट, वीएफडी क्षमता, हार्मोनिक स्पेक्ट्रम, आवश्यक टीएचडीआई और इंस्टॉलेशन वातावरण जैसी सिस्टम स्थितियों का मूल्यांकन करता है।

इंजीनियरिंग समर्थन हार्मोनिक विश्लेषण, फ़िल्टर पैरामीटर गणना, विद्युत विन्यास, यांत्रिक संरचना और अनुप्रयोग मार्गदर्शन को कवर कर सकता है। ग्राहक तकनीकी मूल्यांकन के लिए हार्मोनिक माप डेटा, सिंगल-लाइन आरेख, उपकरण विनिर्देश या परिचालन स्थितियां प्रदान कर सकते हैं।

बिजली की गुणवत्ता में सुधार

हार्मोनिक धारा विरूपण को कम करें

ट्यून किए गए फ़िल्टरिंग सर्किट वीएफडी और अन्य नॉनलाइनियर लोड द्वारा उत्पन्न विशेषता हार्मोनिक धाराओं को कम करते हैं, वर्तमान तरंग विरूपण को कम करने में मदद करते हैं और ट्रांसफार्मर, केबल और अन्य वितरण उपकरणों के माध्यम से हार्मोनिक परिसंचरण को कम करते हैं।

पावर फैक्टर में सुधार करें

हार्मोनिक वर्तमान और प्रतिक्रियाशील बिजली प्रभावों को संबोधित करके, फ़िल्टर बिजली कारक को बेहतर बनाने, प्रतिक्रियाशील बिजली की मांग को कम करने और विद्युत वितरण प्रणाली के भीतर नुकसान को कम करने में मदद कर सकता है।

स्थिर उपकरण संचालन का समर्थन करें

हार्मोनिक विरूपण को कम करने से ट्रांसफार्मर, वितरण उपकरण, औद्योगिक स्वचालन प्रणाली और अन्य विद्युत भार की परिचालन स्थितियों में सुधार हो सकता है, विशेष रूप से गैर-रेखीय उपकरणों के उच्च अनुपात वाले प्रतिष्ठानों में।

चयन मार्गदर्शिका

ड्यूफ्यू वास्तविक एप्लिकेशन आवश्यकताओं के अनुसार उपयुक्त फ़िल्टर कॉन्फ़िगरेशन की अनुशंसा कर सकता है।

विशिष्ट अनुप्रयोग

ड्यूफ्यू हार्मोनिक फ़िल्टर समाधान औद्योगिक बिजली प्रणालियों के लिए उपयुक्त हैं जहां हार्मोनिक विरूपण उपकरण के प्रदर्शन को प्रभावित करता है।

मॉडल विवरण

उदाहरण: एचएफएल-4 3 1-0490

तकनीकी निर्देश

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक औद्योगिक पावर इलेक्ट्रॉनिक्स घटकों में माहिर है, जिसमें हार्मोनिक फिल्टर, रिएक्टर, ब्रेकिंग रेसिस्टर्स, ट्रांसफार्मर और अनुकूलित विद्युत समाधान शामिल हैं।

हार्मोनिक फ़िल्टरिंग उत्पादों के लिए, ड्यूफ्यू इस पर ध्यान केंद्रित करता है:

- रिएक्टर निर्माण और पैरामीटर मिलान

- संधारित्र चयन और एकीकरण

- अनुनाद विशेषता सत्यापन

- विद्युत सुरक्षा परीक्षण

- प्रदर्शन सत्यापन

प्रत्येक उत्पाद का निरीक्षण किया जाता है जिसमें शामिल हैं:

ड्यूफ्यू समर्थन करता है:

- OEM विनिर्माण

- अनुकूलित हार्मोनिक समाधान

- इंजीनियरिंग सहयोग

- परियोजना-आधारित तकनीकी सहायता

उपलब्ध दस्तावेज़ में आईएसओ गुणवत्ता प्रबंधन प्रमाणन, सीई प्रमाणीकरण और उत्पाद परीक्षण रिपोर्ट शामिल हैं।

पैकेजिंग और वैश्विक वितरण

ड्यूफ्यू औद्योगिक विद्युत उत्पादों के लिए निर्यात-मानक पैकेजिंग समाधान प्रदान करता है।

पैकेजिंग में शामिल हैं:

- नमी संरक्षण

- शॉक-प्रतिरोधी फिक्सिंग

- भारी मॉडलों के लिए प्रबलित लकड़ी के मामले

- उत्पाद पहचान लेबल

- शिपमेंट के साथ तकनीकी दस्तावेज

ग्राहक विनिर्देशों का अनुपालन सुनिश्चित करने के लिए डिलीवरी से पहले प्रत्येक इकाई का निरीक्षण किया जाता है।

हार्मोनिक फ़िल्टर बनाम ईएमआई इनपुट फ़िल्टर

अक्सर पूछे जाने वाले प्रश्न

Q1: फ़िल्टरिंग सिस्टम में कौन से घटकों का उपयोग किया जाता है?

एक विशिष्ट फ़िल्टरिंग सर्किट रिएक्टर, कैपेसिटर और डंपिंग रेसिस्टर्स का उपयोग करता है। ये घटक चयनित हार्मोनिक आवृत्तियों के लिए एक ट्यून्ड पथ बनाने के लिए एक साथ काम करते हैं और समग्र बिजली की गुणवत्ता में सुधार करने में मदद करते हैं।

Q2: VFD सिस्टम के लिए उपयुक्त फ़िल्टर का चयन कैसे किया जाता है?

चयन सिस्टम वोल्टेज, रेटेड करंट, वीएफडी क्षमता, हार्मोनिक विशेषताओं, टीएचडीआई आवश्यकताओं और स्थापना स्थितियों पर निर्भर करता है। ड्यूफ्यू विशिष्ट एप्लिकेशन और परिचालन आवश्यकताओं के आधार पर सिफारिशें प्रदान करता है।

Q3: क्या ड्यूफ्यू मापे गए हार्मोनिक डेटा के अनुसार फ़िल्टर डिज़ाइन कर सकता है?

हाँ। ड्यूफ्यू एप्लिकेशन के लिए उपयुक्त कॉन्फ़िगरेशन निर्धारित करने के लिए सिस्टम पैरामीटर और आवश्यक फ़िल्टरिंग प्रदर्शन के साथ हार्मोनिक माप परिणामों का मूल्यांकन कर सकता है।

Q4: हार्मोनिक फ़िल्टर और ईएमआई फ़िल्टर के बीच क्या अंतर है?

पूर्व का उपयोग मुख्य रूप से नॉनलाइनियर लोड द्वारा उत्पन्न निम्न-क्रम हार्मोनिक धाराओं को कम करने के लिए किया जाता है, जबकि ईएमआई फ़िल्टर मुख्य रूप से स्विचिंग उपकरणों के कारण होने वाले उच्च-आवृत्ति हस्तक्षेप को संबोधित करता है।

ड्यूफ्यू इलेक्ट्रिक से अनुकूलित हार्मोनिक शमन समाधान

ड्यूफ्यू इलेक्ट्रिक वीएफडी सिस्टम, औद्योगिक स्वचालन उपकरण और बिजली रूपांतरण अनुप्रयोगों के लिए अनुकूलित समाधान प्रदान करता है। इंजीनियरिंग अनुभव, नियंत्रित विनिर्माण प्रक्रियाओं और गुणवत्ता निरीक्षण प्रक्रियाओं के साथ, ड्यूफ्यू वास्तविक सिस्टम आवश्यकताओं के आधार पर फ़िल्टर चयन, पैरामीटर मिलान और एप्लिकेशन-विशिष्ट कॉन्फ़िगरेशन का समर्थन करता है।

उत्पाद विशिष्टताओं, तकनीकी मूल्यांकन और अनुकूलित परियोजना समर्थन के लिए ड्यूफ्यू इलेक्ट्रिक से संपर्क करें।
