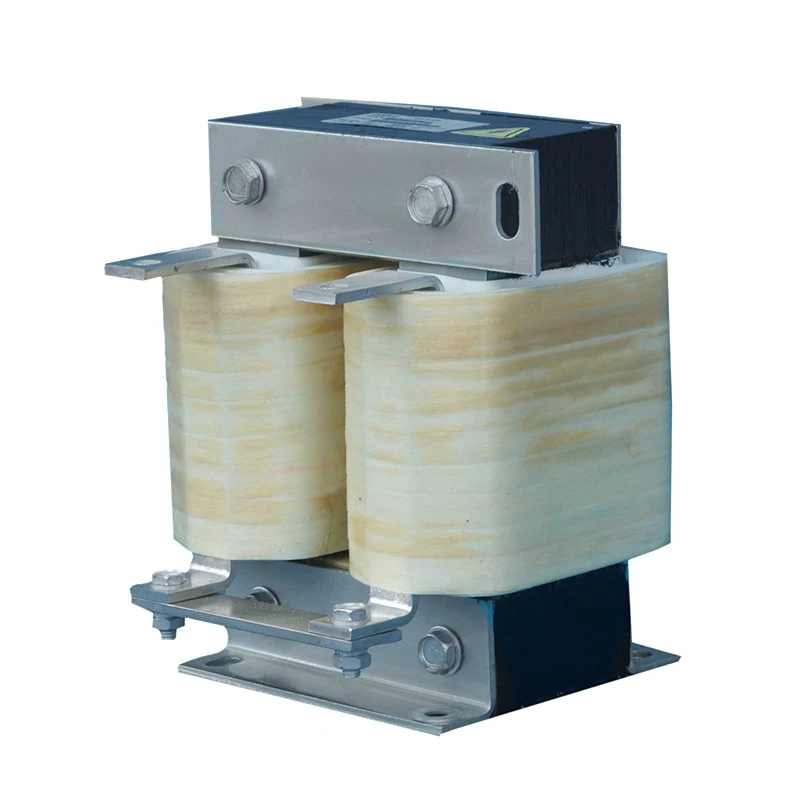

डीसी लिंक रिएक्टर

उच्च-शक्ति वीएफडी और पावर रूपांतरण प्रणालियों में, रेक्टिफायर चरण इन्वर्टर अनुभाग की आपूर्ति करने से पहले एसी पावर को डीसी पावर में परिवर्तित करता है। इस रूपांतरण प्रक्रिया के दौरान, डीसी बस करंट में सुधार विशेषताओं, लोड उतार-चढ़ाव और पुनर्योजी संचालन के कारण होने वाले तरंग घटक शामिल हो सकते हैं।

ड्यूफ्यू इलेक्ट्रिक डीसी लिंक रिएक्टर डीसी बस सर्किट के रेक्टिफायर और इन्वर्टर सेक्शन के बीच श्रृंखला में स्थापित किया गया है। आगमनात्मक ऊर्जा भंडारण प्रदान करके, यह वर्तमान भिन्नता को सुचारू करता है, निरंतर डीसी वर्तमान प्रवाह को बनाए रखता है, और डीसी कैपेसिटर और पावर सेमीकंडक्टर उपकरणों पर विद्युत तनाव को कम करता है।

पारंपरिक एसी रिएक्टरों के विपरीत, इसे विशेष रूप से निरंतर डीसी करंट संचालन के लिए डिज़ाइन किया गया है। खंडित एयर-गैप चुंबकीय संरचना डीसी पूर्वाग्रह प्रतिरोध में सुधार करती है, चुंबकीय संतृप्ति जोखिम को कम करती है, और दीर्घकालिक औद्योगिक संचालन के दौरान स्थिर अधिष्ठापन प्रदर्शन को बनाए रखती है।

ड्यूफ्यू विश्वसनीय थर्मल प्रदर्शन, इन्सुलेशन शक्ति और यांत्रिक स्थिरता प्राप्त करने के लिए कम नुकसान वाले कोल्ड रोल्ड सिलिकॉन स्टील कोर, क्लास एफ इन्सुलेशन सिस्टम, सटीक घुमावदार प्रक्रियाओं और वैक्यूम संसेचन तकनीक का उपयोग करता है।

कैसे डीसी लिंक रिएक्टर सिस्टम की विश्वसनीयता में सुधार करता है

1. डीसी करंट तरंग को कम करें और बस स्थिरता में सुधार करें

एसी-डीसी रूपांतरण के दौरान, रेक्टिफायर चरण से वोल्टेज में उतार-चढ़ाव डीसी बस में तरंग धारा ला सकता है। रिएक्टर डीसी वर्तमान तरंग को सुचारू करता है, तरंग घटकों को कम करता है, और डीसी बस कैपेसिटर पर तनाव को कम करने में मदद करते हुए इन्वर्टर इनपुट स्थिरता में सुधार करता है। यह उच्च-शक्ति ड्राइव सिस्टम के लिए विशेष रूप से फायदेमंद है जिसके लिए स्थिर डीसी ऊर्जा आपूर्ति की आवश्यकता होती है।

2. निरंतर डीसी करंट प्रवाह बनाए रखें

उतार-चढ़ाव वाले भार या अस्थिर बिजली की स्थिति वाले अनुप्रयोगों में, अत्यधिक वर्तमान स्पंदन इन्वर्टर संचालन को प्रभावित कर सकता है। वर्तमान असंततता को कम करके और अधिक निरंतर रेक्टिफायर करंट को बनाए रखते हुए, रिएक्टर स्थिर इन्वर्टर स्विचिंग का समर्थन करता है और गतिशील ऑपरेशन के दौरान असामान्य परिचालन स्थितियों को कम करने में मदद करता है।

3. डीसी बस कैपेसिटर और पावर घटकों को सुरक्षित रखें

उच्च तरंग धारा डीसी संधारित्र की उम्र बढ़ने में तेजी ला सकती है और बिजली घटकों पर थर्मल तनाव बढ़ा सकती है। अनुकूलित डिज़ाइन वर्तमान स्पंदन को सीमित करता है और कैपेसिटर पर तरंग तनाव को कम करता है, जिससे डीसी बस घटकों की विश्वसनीयता में सुधार करने और समग्र ड्राइव सिस्टम की सेवा जीवन को बढ़ाने में मदद मिलती है।

4. इनपुट पावर फैक्टर प्रदर्शन में सुधार करें

डीसी वर्तमान विशेषताओं को सुचारू करके, रिएक्टर कनवर्टर प्रणाली के विद्युत प्रदर्शन में सुधार कर सकता है। कम वर्तमान विरूपण बेहतर ऊर्जा उपयोग और उच्च-शक्ति विद्युत प्रणालियों के साथ बेहतर संगतता में योगदान देता है।

मुख्य संरचनात्मक डिज़ाइन विशेषताएँ

डीसी बायस प्रतिरोध के लिए खंडित एयर-गैप कोर डिज़ाइन

निरंतर डीसी धारा एक यूनिडायरेक्शनल चुंबकीय क्षेत्र उत्पन्न करती है जो पारंपरिक चुंबकीय कोर को संतृप्ति तक पहुंचने का कारण बन सकती है। ड्यूफ्यू स्थिर इंडक्शन और प्रभावी वर्तमान स्मूथिंग प्रदर्शन को बनाए रखते हुए डीसी संतृप्ति जोखिम को कम करने के लिए एक खंडित एयर-गैप कोर संरचना को अपनाता है। यह डिज़ाइन निरंतर डीसी लोड के तहत विश्वसनीय संचालन का समर्थन करता है।

कम हानि वाली घुमावदार संरचना

घुमावदार संरचना को उच्च-वर्तमान डीसी ऑपरेशन के लिए अनुकूलित किया गया है, जो स्थिर विद्युत प्रदर्शन और कुशल गर्मी प्रबंधन को बनाए रखते हुए डीसी प्रतिरोध हानि और तापमान वृद्धि को कम करने में मदद करता है। उच्च-वर्तमान अनुप्रयोगों के लिए, समग्र आकार को कम करने और गर्मी लंपटता में सुधार के लिए फ़ॉइल वाइंडिंग संरचनाएं भी प्रदान की जा सकती हैं।

वैक्यूम संसेचन इन्सुलेशन प्रणाली

वैक्यूम संसेचन प्रक्रिया इन्सुलेशन प्रणाली को मजबूत करती है और नमी प्रतिरोध, यांत्रिक शक्ति और कंपन प्रतिरोध में सुधार करती है। अनुकूलित संरचनात्मक डिजाइन के साथ, यह मानक परीक्षण स्थितियों के तहत कम विद्युत चुम्बकीय कंपन और ≤65dB के शोर स्तर को बनाए रखते हुए विश्वसनीय दीर्घकालिक संचालन का समर्थन करता है।

विशिष्ट अनुप्रयोग

अनुशंसित चयन शर्तें

DC लिंक रिएक्टर की अनुशंसा तब की जाती है जब:

तकनीकी निर्देश

मॉडल संख्या स्पष्टीकरण

उदाहरण: सीडीएल-600-0600-ईआईडीए

डीसी लिंक रिएक्टर बनाम एसी रिएक्टर

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक रिएक्टर, ब्रेकिंग रेसिस्टर्स, ट्रांसफार्मर और अनुकूलित विद्युत समाधान सहित पावर इलेक्ट्रॉनिक्स घटकों के निर्माण में माहिर है।

ड्यूफ्यू की विनिर्माण प्रक्रिया में चुंबकीय कोर प्रसंस्करण, सटीक वाइंडिंग, वैक्यूम संसेचन, उच्च तापमान इलाज और विद्युत प्रदर्शन परीक्षण शामिल हैं। सुसंगत विद्युत विशेषताओं और विश्वसनीय उत्पाद गुणवत्ता को बनाए रखने के लिए प्रत्येक चरण को नियंत्रित किया जाता है।

गुणवत्ता निरीक्षण में इन्सुलेशन प्रतिरोध, वोल्टेज का सामना करना, अधिष्ठापन, तापमान वृद्धि और उपस्थिति शामिल है। ये परीक्षण रिएक्टर के विद्युत प्रदर्शन, इन्सुलेशन विश्वसनीयता, थर्मल विशेषताओं और समग्र विनिर्माण गुणवत्ता को सत्यापित करते हैं।

विभिन्न परियोजना आवश्यकताओं के लिए, ड्यूफ्यू इंजीनियरिंग परामर्श और तकनीकी दस्तावेज़ीकरण सहायता के साथ-साथ OEM विनिर्माण और कस्टम इलेक्ट्रिकल डिज़ाइन प्रदान करता है। यह उत्पाद को विशिष्ट विद्युत मापदंडों, स्थापना स्थितियों और सिस्टम अनुप्रयोगों के अनुकूल बनाने की अनुमति देता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: डीसी लिंक रिएक्टर कहाँ स्थापित किया गया है?

वीएफडी या पावर रूपांतरण प्रणाली के रेक्टिफायर और इन्वर्टर अनुभागों के बीच डीसी बस सर्किट में एक डीसी लिंक रिएक्टर स्थापित किया जाता है। यह डीसी वर्तमान उतार-चढ़ाव को सुचारू करने, तरंग घटकों को कम करने और डीसी बस स्थिरता में सुधार करने में मदद करता है।

Q2: इस उत्पाद और एसी रिएक्टर के बीच क्या अंतर है?

मुख्य अंतर एप्लिकेशन सर्किट है। एक एसी रिएक्टर का उपयोग एसी सर्किट में हार्मोनिक्स को कम करने, वर्तमान प्रभाव को सीमित करने और बिजली की गुणवत्ता में सुधार करने के लिए किया जाता है। यह उत्पाद डीसी बस अनुप्रयोगों के लिए वर्तमान तरंग को सुचारू करने और डीसी-साइड घटकों की सुरक्षा के लिए डिज़ाइन किया गया है।

Q3: इस उत्पाद को एयर-गैप कोर डिज़ाइन की आवश्यकता क्यों है?

निरंतर डीसी करंट कोर में चुंबकीय पूर्वाग्रह पैदा कर सकता है। खंडित वायु-अंतराल संरचना चुंबकीय संतृप्ति को रोकने, स्थिर अधिष्ठापन बनाए रखने और डीसी स्थितियों के तहत विश्वसनीय संचालन सुनिश्चित करने में मदद करती है।

Q4: क्या ड्यूफ्यू विभिन्न अनुप्रयोगों के लिए विशिष्टताओं को अनुकूलित कर सकता है?

हाँ। ड्यूफ्यू विभिन्न सिस्टम आवश्यकताओं के अनुसार वोल्टेज रेटिंग, वर्तमान क्षमता, अधिष्ठापन मूल्य, घुमावदार सामग्री, स्थापना संरचना और यांत्रिक आयामों सहित अनुकूलित समाधान प्रदान करता है।
