हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।

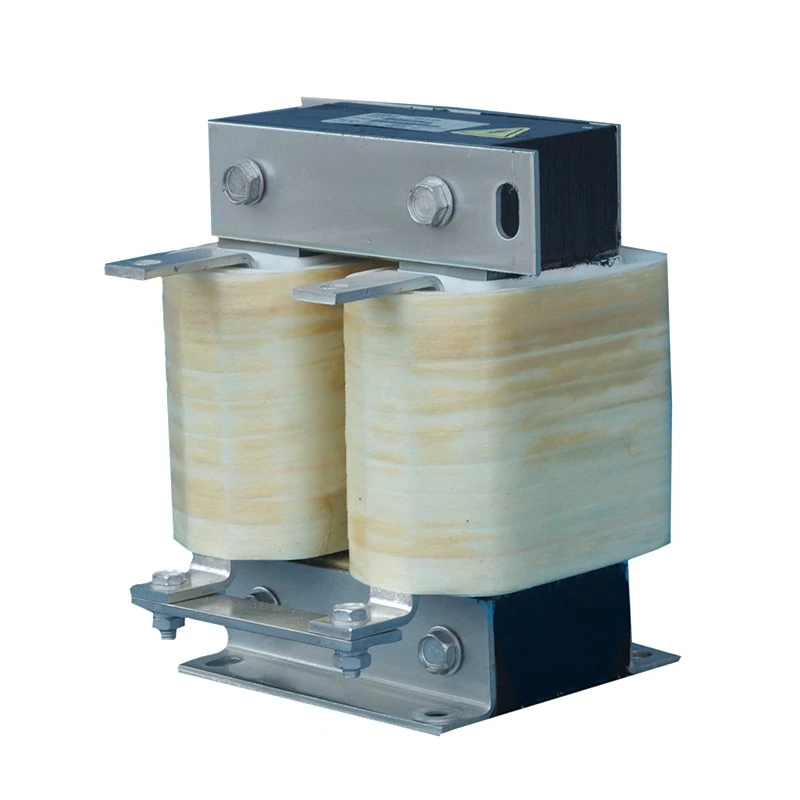

निरंतर संचालन और गतिशील लोड परिवर्तनों के दौरान डीसी पावर स्थिरता में सुधार करने के लिए वर्टिकल डीसी लिंक रिएक्टर को चर आवृत्ति ड्राइव सिस्टम के मध्यवर्ती डीसी बस सर्किट में स्थापित किया गया है।
क्षैतिज लो-प्रोफ़ाइल डिज़ाइनों के विपरीत, यह कॉन्फ़िगरेशन लंबवत रूप से व्यवस्थित कोर और घुमावदार संरचना के माध्यम से कैबिनेट की चौड़ाई को कम करने पर केंद्रित है। संकीर्ण पदचिह्न कई ड्राइव घटकों को एक साथ स्थापित करने की अनुमति देता है, जो इसे सीमित क्षैतिज स्थान के साथ मानक विद्युत अलमारियाँ के लिए उपयुक्त बनाता है।
ड्यूफ्यू रिएक्टरों का निर्माण किया जाता है:
- कम हानि वाले कोल्ड रोल्ड सिलिकॉन स्टील कोर
- डीसी पूर्वाग्रह-प्रतिरोधी खंडित वायु-अंतराल चुंबकीय संरचनाएं
- क्लास एफ उच्च तापमान इन्सुलेशन सिस्टम
- वैक्यूम संसेचन उपचार
- तांबे या एल्युमीनियम वाइंडिंग के विकल्प
अनुकूलित ऊर्ध्वाधर संरचना विश्वसनीय अधिष्ठापन प्रदर्शन, कुशल गर्मी लंपटता और औद्योगिक नियंत्रण प्रणालियों में लचीला एकीकरण प्रदान करती है।
कई औद्योगिक नियंत्रण कैबिनेटों को एक कॉम्पैक्ट समग्र चौड़ाई बनाए रखते हुए उच्च-घनत्व घटक स्थापना की आवश्यकता होती है। ऊर्ध्वाधर कॉन्फ़िगरेशन क्षैतिज स्थापना स्थान को कम करता है, ड्राइव इकाइयों को एक साथ अधिक कुशलता से व्यवस्थित करने की अनुमति देता है, और उपलब्ध कैबिनेट गहराई और ऊंचाई का बेहतर उपयोग करता है। यह संरचना विशेष रूप से वीएफडी कैबिनेट के लिए उपयुक्त है जहां चौड़ाई प्राथमिक स्थान सीमा है।
ऊर्ध्वाधर संरचना कई औद्योगिक अलमारियाँ की प्राकृतिक वायु प्रवाह दिशा का पालन करती है, जो निरंतर संचालन के दौरान अधिक कुशल गर्मी हटाने के लिए नीचे से ऊपर वेंटिलेशन पथ का समर्थन करती है। स्थानीय ताप संचय को कम करके और रेटेड लोड के तहत थर्मल स्थिरता बनाए रखकर, डिज़ाइन दीर्घकालिक संचालन के दौरान लगातार विद्युत प्रदर्शन सुनिश्चित करने में मदद करता है।
त्वरण, मंदी, या परिवर्तनीय-लोड ऑपरेशन के दौरान, डीसी बस करंट में उतार-चढ़ाव बिजली घटकों पर तनाव बढ़ा सकता है। रिएक्टर वर्तमान भिन्नता को सुचारू बनाने और तरंग धारा के प्रभाव को कम करने में मदद करता है, कैपेसिटर और इन्वर्टर घटकों की सुरक्षा में मदद करते हुए अधिक स्थिर डीसी बस संचालन का समर्थन करता है।
ऊर्ध्वाधर संरचना को छोटे क्षैतिज बढ़ते पदचिह्न, स्थिर वायु-अंतराल स्थिति और एक कॉम्पैक्ट टर्मिनल व्यवस्था के साथ व्यावहारिक कैबिनेट स्थापना के लिए अनुकूलित किया गया है। विश्वसनीय यांत्रिक समर्थन समग्र कैबिनेट लेआउट पर बाधाओं को कम करते हुए घटक को औद्योगिक उपकरणों में अधिक आसानी से एकीकृत करने की अनुमति देता है।
लंबवत रूप से स्थित चुंबकीय संरचना आवश्यक प्रेरण प्रदर्शन को बनाए रखते हुए व्याप्त कैबिनेट की चौड़ाई को कम कर देती है। इसकी संकीर्ण स्थापना प्रोफ़ाइल उपलब्ध कैबिनेट स्थान का कुशल उपयोग करती है और उच्च-घनत्व विद्युत लेआउट के लिए उपयुक्त है।
निरंतर डीसी करंट चुंबकीय पूर्वाग्रह पैदा कर सकता है और संतृप्ति का खतरा बढ़ा सकता है। ड्यूफ्यू स्थिर अधिष्ठापन को बनाए रखने और चुंबकीय रैखिकता में सुधार करने, संतृप्ति जोखिम को कम करने और विश्वसनीय निरंतर डीसी संचालन का समर्थन करने के लिए एक खंडित वायु-अंतराल संरचना का उपयोग करता है।
विभिन्न वर्तमान रेटिंग के लिए अलग-अलग कंडक्टर समाधान की आवश्यकता होती है। तांबे और एल्यूमीनियम वाइंडिंग उपलब्ध हैं, जबकि फ़ॉइल वाइंडिंग का उपयोग उच्च-वर्तमान मॉडल के लिए किया जा सकता है। अनुकूलित वाइंडिंग संरचना विद्युत हानि को नियंत्रित करने और स्थिर दीर्घकालिक प्रदर्शन के लिए गर्मी अपव्यय में सुधार करने में मदद करती है।
टर्मिनल लेआउट विशेष रूप से ऊर्ध्वाधर कैबिनेट एकीकरण के लिए डिज़ाइन किया गया है, जो क्षैतिज केबल रूटिंग के लिए आवश्यक स्थान को कम करते हुए ऊपरी बसबार सिस्टम के साथ सुविधाजनक कनेक्शन की अनुमति देता है। इसके परिणामस्वरूप स्वच्छ तारों की व्यवस्था होती है और कॉम्पैक्ट नियंत्रण पैनलों में स्थापना सरल हो जाती है।
उदाहरण: सीडीएल-600-0600-ईआईडीए
| कोड | विवरण |
|---|---|
| सीडीएल | डीसी लिंक रिएक्टर श्रृंखला |
| 600 | वोल्टेज स्तर (600 = 690VDC) |
| 0600 | रेटेड करंट (0600 = 600ए, 2500 = 2500ए) |
| ईआई | कोर संरचना (ईआई = तीन चरण कोर, यूआई = एकल चरण कोर) |
| डी/डब्ल्यू | स्थापना संरचना (डी = लंबवत, डब्ल्यू = क्षैतिज) |
| ए/सी | घुमावदार सामग्री (ए = एल्यूमिनियम, सी = तांबा) |
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का प्रकार | वर्टिकल डीसी लिंक रिएक्टर |
| आवेदन | वीएफडी डीसी बस सिस्टम |
| रेटेड वोल्टेज | 220VAC / 380VAC / 690VAC / 1140VAC |
| वर्तमान मूल्यांकित | 5ए - 3800ए |
| परिचालन आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज / 500 हर्ट्ज तक अनुकूलित |
| वोल्टेज घटाव | 0.5% / 1% / 2% / 4% |
| अधिभार क्षमता | 60 सेकंड के लिए 1.5× रेटेड करंट |
| ढांकता हुआ ताकत | 3000VAC / 50Hz / 5mA / 1 मिनट |
| इन्सुलेशन प्रतिरोध | ≥100MΩ (1000VDC) |
| संरक्षण ग्रेड | IP00/IP20 |
| इन्सुलेशन वर्ग | कक्षा एफ (155℃) |
| तापमान वर्ग | टी40 |
| ज्वाला मंदक ग्रेड | UL94V-2 |
| शोर स्तर | ≤65dB |
| सेवा जीवन | ≥15 वर्ष |
| मानकों | आईईसी289/जीबी10229/जेबी9644 |
| आवेदन | मुख्य आवश्यकता |
|---|---|
| मानक वीएफडी नियंत्रण कैबिनेट | डीसी बस स्थिरता में सुधार करें |
| लिफ्ट ड्राइव सिस्टम | लगातार त्वरण चक्रों का समर्थन करें |
| क्रेन और उत्थापन उपकरण | विश्वसनीय विद्युत रूपांतरण बनाए रखें |
| सर्वो ड्राइव सिस्टम | तरंग प्रभाव कम करें |
| औद्योगिक स्वचालन उपकरण | कैबिनेट स्थान के उपयोग को अनुकूलित करें |
| इंजेक्शन मोल्डिंग मशीनें | ड्राइव सिस्टम विश्वसनीयता में सुधार करें |
| परीक्षण प्रणाली | स्थिर डीसी बिजली आपूर्ति बनाए रखें |
| तुलना | वर्टिकल डीसी लिंक रिएक्टर | क्षैतिज डीसी लिंक रिएक्टर |
|---|---|---|
| संरचना | लंबा और संकीर्ण डिज़ाइन | फ्लैट लो-प्रोफ़ाइल डिज़ाइन |
| मुख्य लाभ | कैबिनेट की चौड़ाई बचाता है | कैबिनेट की ऊंचाई बचाता है |
| सर्वोत्तम स्थापना स्थिति | सीमित चौड़ाई, पर्याप्त ऊँचाई | सीमित ऊँचाई, पर्याप्त गहराई |
| ठंडा करने की विधि | ऊर्ध्वाधर वायुप्रवाह पथ | क्षैतिज वायुप्रवाह पथ |
| टर्मिनल लेआउट | शीर्ष कनेक्शन | साइड कनेक्शन |
| विशिष्ट अनुप्रयोग | मानक औद्योगिक अलमारियाँ | कम ऊंचाई वाली कॉम्पैक्ट अलमारियाँ |
यह विद्युत अलमारियाँ के लिए उपयुक्त है जहां क्षैतिज स्थान सीमित है लेकिन ऊर्ध्वाधर निकासी उपलब्ध है। संकीर्ण संरचना इंजीनियरों को कॉम्पैक्ट आंतरिक लेआउट प्राप्त करने में मदद करती है।
ऊर्ध्वाधर कॉन्फ़िगरेशन कैबिनेट की चौड़ाई को कम करने पर केंद्रित है, जबकि क्षैतिज कॉन्फ़िगरेशन सीमित कैबिनेट ऊंचाई वाले अनुप्रयोगों के लिए विकसित किया गया है।
विद्युत प्रदर्शन चुंबकीय डिजाइन, अधिष्ठापन मूल्य और रेटेड वर्तमान पर निर्भर करता है। ऊर्ध्वाधर संरचना मुख्य रूप से स्थापना लचीलेपन और कैबिनेट एकीकरण में सुधार करती है।
हाँ। ड्यूफ्यू परियोजना आवश्यकताओं के अनुसार विद्युत मापदंडों, आयामों, बढ़ते ढांचे और कंडक्टर सामग्री सहित अनुकूलित समाधानों का समर्थन करता है।
ड्यूफ्यू इलेक्ट्रिक अनुकूलित पावर इलेक्ट्रॉनिक्स घटकों में माहिर है, जिसमें डीसी लिंक रिएक्टर, एसी रिएक्टर, ब्रेकिंग रेसिस्टर्स, ट्रांसफार्मर और संबंधित विद्युत समाधान शामिल हैं।
पेशेवर इंजीनियरिंग क्षमता और नियंत्रित विनिर्माण प्रक्रियाओं के साथ, ड्यूफ्यू औद्योगिक स्वचालन, वीएफडी सिस्टम और बिजली रूपांतरण अनुप्रयोगों के लिए विश्वसनीय रिएक्टर समाधान प्रदान करता है।
विनिर्माण क्षमताओं में शामिल हैं:
- परिशुद्धता कोर प्रसंस्करण
- घुमावदार उत्पादन
- एयर-गैप समायोजन
- वैक्यूम संसेचन
- विद्युत प्रदर्शन परीक्षण
प्रत्येक उत्पाद को इन्सुलेशन प्रतिरोध, वोल्टेज, इंडक्शन, तापमान वृद्धि और शोर परीक्षण का सामना करने के माध्यम से सत्यापित किया जाता है।
ड्यूफ्यू गुणवत्ता प्रबंधन और उत्पाद मानकों में निरंतर सुधार बनाए रखता है। कंपनी वैश्विक औद्योगिक ग्राहकों को समर्थन देने के लिए आईएसओ गुणवत्ता प्रबंधन प्रमाणन, सीई प्रमाणन, उत्पाद परीक्षण रिपोर्ट और तकनीकी दस्तावेज प्रदान करती है।
ड्यूफ्यू औद्योगिक रिएक्टरों के सुरक्षित परिवहन को सुनिश्चित करने के लिए निर्यात-उन्मुख पैकेजिंग समाधानों का उपयोग करता है।
पैकेजिंग में शामिल हैं:
- इन्सुलेशन घटकों के लिए नमी संरक्षण
- परिवहन के दौरान प्रबलित फिक्सिंग
- बड़े मॉडलों के लिए अनुकूलित लकड़ी के मामले
- उत्पाद पहचान और तकनीकी दस्तावेज
शिपमेंट से पहले प्रत्येक रिएक्टर का निरीक्षण किया जाता है और ग्राहक परियोजना आवश्यकताओं के अनुसार आवश्यक दस्तावेज प्रदान किए जाते हैं।
