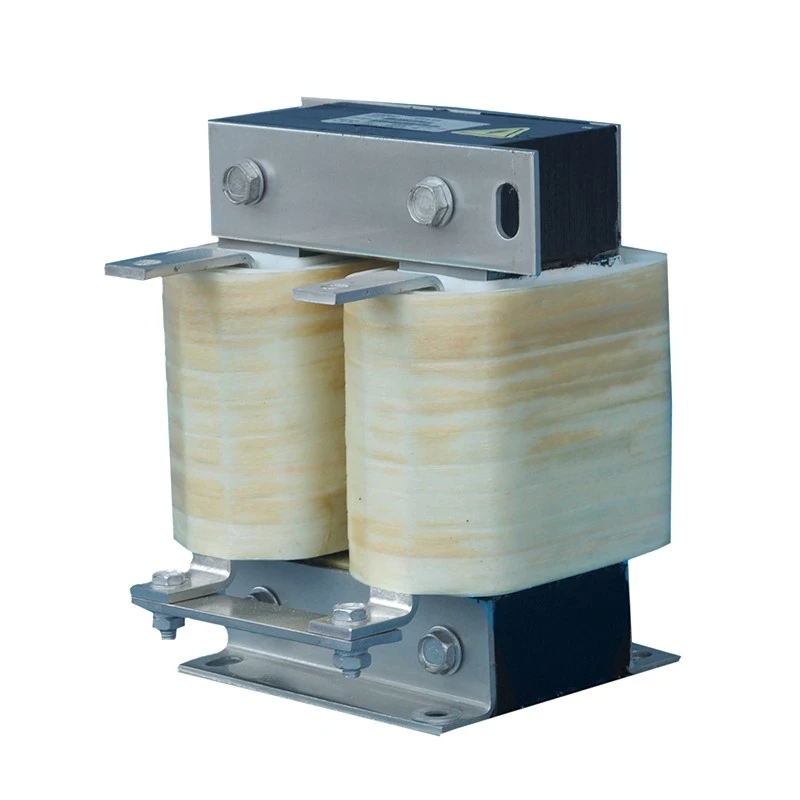

वीएफडी डीसी लिंक रिएक्टर

वीएफडी डीसी लिंक रिएक्टर वीएफडी सिस्टम के रेक्टिफायर ब्रिज और इन्वर्टर चरण के बीच मध्यवर्ती डीसी बस सर्किट के भीतर श्रृंखला में जुड़ा हुआ है।

एसी-टू-डीसी रूपांतरण के दौरान, रेक्टिफायर ऑपरेशन और लोड भिन्नता डीसी बस में वर्तमान तरंग और विद्युत उतार-चढ़ाव ला सकती है। रिएक्टर वर्तमान परिवर्तनों को सुचारू करने, निरंतर डीसी वर्तमान प्रवाह को बनाए रखने और इन्वर्टर बिजली आपूर्ति की स्थिरता में सुधार करने के लिए आगमनात्मक ऊर्जा भंडारण विशेषताओं का उपयोग करता है।

मानक एसी रिएक्टरों के विपरीत, डीसी लिंक रिएक्टरों को निरंतर डीसी वर्तमान परिस्थितियों में संचालित करने के लिए डिज़ाइन किया गया है। स्थिर प्रेरण बनाए रखने और चुंबकीय संतृप्ति के जोखिम को कम करने के लिए ड्यूफ्यू एक डीसी पूर्वाग्रह-प्रतिरोधी खंडित वायु-अंतराल चुंबकीय संरचना को अपनाता है।

रिएक्टर की विशेषताएं:

- कम चुंबकीय हानि के लिए कम हानि वाला कोल्ड रोल्ड सिलिकॉन स्टील कोर

- स्थिर डीसी ऑपरेशन के लिए खंडित एयर-गैप संरचना

- उच्च तापमान विश्वसनीयता के लिए क्लास एफ इन्सुलेशन प्रणाली

- यांत्रिक शक्ति और नमी प्रतिरोध के लिए वैक्यूम संसेचन प्रक्रिया

- विभिन्न वर्तमान आवश्यकताओं के लिए तांबे या एल्यूमीनियम वाइंडिंग विकल्प

ये डिज़ाइन सुविधाएँ ड्यूफ्यू डीसी लिंक रिएक्टरों को स्थिर डीसी बस प्रदर्शन, लंबी सेवा जीवन और विश्वसनीय संचालन की आवश्यकता वाले वीएफडी सिस्टम के लिए उपयुक्त बनाती हैं।

कैसे डीसी लिंक रिएक्टर वीएफडी सिस्टम की विश्वसनीयता में सुधार करता है

1. डीसी बस करंट को स्थिर करता है और तरंग को कम करता है

रेक्टिफायर चरण स्वाभाविक रूप से डीसी करंट में तरंग घटकों को उत्पन्न करता है। एक डीसी लिंक रिएक्टर वर्तमान तरंग को सुचारू करता है, तरंग धारा को कम करता है, और निरंतर वर्तमान संचालन को बनाए रखने में मदद करता है, जिससे इन्वर्टर को अधिक स्थिर इनपुट मिलता है। यह डीसी बिजली आपूर्ति में उतार-चढ़ाव को कम करता है और लगातार मोटर संचालन का समर्थन करता है।

2. डीसी कैपेसिटर और पावर घटकों की सुरक्षा करता है

अत्यधिक तरंग धारा संधारित्र के ताप को बढ़ा सकती है और घटक की उम्र बढ़ने में तेजी ला सकती है। डीसी बस घटकों पर चार्जिंग तनाव और थर्मल लोड को कम करके, रिएक्टर कैपेसिटर सेवा जीवन को बढ़ाने, समग्र घटक विश्वसनीयता में सुधार करने और रखरखाव आवश्यकताओं को कम करने में मदद कर सकता है।

3. डायनेमिक लोड के तहत ड्राइव की विश्वसनीयता में सुधार होता है

औद्योगिक उपकरण अक्सर लगातार त्वरण, ब्रेकिंग और लोड परिवर्तन के तहत काम करते हैं। रिएक्टर पावर सेमीकंडक्टर उपकरणों के विश्वसनीय संचालन का समर्थन करते हुए, स्थिर इन्वर्टर संचालन को बनाए रखने और तेजी से लोड भिन्नता के विद्युत प्रभाव को कम करने में मदद करता है।

4. पावर सिस्टम अनुकूलता को बढ़ाता है

डीसी बस विशेषताओं में सुधार और वर्तमान विरूपण को कम करके, रिएक्टर बिजली के उपयोग को अनुकूलित करने और हार्मोनिक्स के प्रभाव को सीमित करने में मदद करता है। यह इसे उच्च-शक्ति औद्योगिक ड्राइव सिस्टम के लिए उपयुक्त बनाता है जहां स्थिर विद्युत प्रदर्शन की आवश्यकता होती है।

संरचनात्मक डिजाइन सुविधाएँ

डीसी पूर्वाग्रह प्रतिरोधी खंडित एयर-गैप कोर

निरंतर डीसी करंट चुंबकीय पूर्वाग्रह उत्पन्न कर सकता है और पारंपरिक रिएक्टर डिजाइनों में कोर संतृप्ति के जोखिम को बढ़ा सकता है। ड्यूफ्यू की खंडित एयर-गैप तकनीक अधिक स्थिर प्रेरण और बेहतर चुंबकीय रैखिकता प्रदान करती है, जिससे संतृप्ति जोखिम को कम करने और निरंतर डीसी स्थितियों के तहत विश्वसनीय संचालन बनाए रखने में मदद मिलती है।

अनुकूलित वाइंडिंग संरचना

घुमावदार संरचना उच्च-वर्तमान डीसी ऑपरेशन के लिए डिज़ाइन की गई है और आवेदन आवश्यकताओं के अनुसार तांबे या एल्यूमीनियम कंडक्टर का उपयोग कर सकती है। कम प्रतिरोध हानि और नियंत्रित तापमान वृद्धि स्थिर दीर्घकालिक प्रदर्शन में योगदान करती है। उच्च-वर्तमान मॉडलों के लिए, फ़ॉइल वाइंडिंग संरचनाओं का उपयोग कॉम्पैक्ट इंस्टॉलेशन डिज़ाइन को बनाए रखते हुए गर्मी अपव्यय में सुधार के लिए भी किया जा सकता है।

वैक्यूम संसेचन प्रक्रिया

वैक्यूम संसेचन प्रक्रिया इन्सुलेशन प्रणाली को मजबूत करती है और यांत्रिक स्थिरता, नमी प्रतिरोध और कंपन प्रतिरोध में सुधार करती है। यह उपचार दीर्घकालिक औद्योगिक संचालन के दौरान विश्वसनीय विद्युत और यांत्रिक प्रदर्शन को बनाए रखने में मदद करता है।

विशिष्ट अनुप्रयोग

ड्यूफ्यू डीसी लिंक रिएक्टर समाधान व्यापक रूप से औद्योगिक बिजली रूपांतरण और मोटर ड्राइव सिस्टम में उपयोग किए जाते हैं।

अनुशंसित आवेदन शर्तें

जब VFD सिस्टम अनुभव करता है तो DC लिंक रिएक्टर की अनुशंसा की जाती है:

मॉडल विवरण

उदाहरण: सीडीएल-600-0600-ईआईडीए

तकनीकी निर्देश

विनिर्माण क्षमता एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक अनुकूलित पावर इलेक्ट्रॉनिक्स घटकों में माहिर है, जिसमें डीसी लिंक रिएक्टर, एसी रिएक्टर, ब्रेकिंग रेसिस्टर्स, ट्रांसफार्मर और संबंधित विद्युत समाधान शामिल हैं।

पेशेवर इंजीनियरिंग क्षमता और नियंत्रित विनिर्माण प्रक्रियाओं के साथ, ड्यूफ्यू वीएफडी सिस्टम, औद्योगिक स्वचालन और बिजली रूपांतरण अनुप्रयोगों के लिए विश्वसनीय रिएक्टर समाधान प्रदान करता है।

विनिर्माण प्रक्रियाएँ

ड्यूफ्यू उत्पादन में शामिल हैं:

- परिशुद्धता सिलिकॉन स्टील कोर प्रसंस्करण

- खंडित एयर-गैप चुंबकीय संरचना निर्माण

-तांबा और एल्यूमीनियम वाइंडिंग का उत्पादन

- वैक्यूम संसेचन उपचार

- उच्च तापमान इलाज प्रक्रिया

- विद्युत प्रदर्शन परीक्षण

गुणवत्ता निरीक्षण प्रक्रिया

प्रत्येक रिएक्टर को सख्त निरीक्षण प्रक्रियाओं से गुजरना पड़ता है, जिनमें शामिल हैं:

इंजीनियरिंग सहायता एवं अनुकूलन

ड्यूफ्यू रेटेड वोल्टेज, करंट रेंज, इंडक्शन, वोल्टेज ड्रॉप, इंस्टॉलेशन संरचना, कैबिनेट स्पेस और वाइंडिंग सामग्री आवश्यकताओं के आधार पर अनुकूलित समाधान प्रदान करता है। ग्राहक के ड्राइव सिस्टम के साथ उचित एकीकरण सुनिश्चित करने के लिए डिज़ाइन को विभिन्न विद्युत और यांत्रिक स्थितियों के अनुसार अनुकूलित किया जा सकता है।

सेवाएँ OEM विनिर्माण, अनुकूलित रिएक्टर डिज़ाइन, तकनीकी दस्तावेज़ीकरण और एप्लिकेशन इंजीनियरिंग सहायता को कवर करती हैं, जो ग्राहकों को सिस्टम एकीकरण के माध्यम से उत्पाद चयन से लेकर विशिष्ट परियोजना आवश्यकताओं को पूरा करने में मदद करती हैं।

प्रमाणपत्र एवं अनुपालन

ड्यूफ्यू उत्पादों का निर्माण मान्यता प्राप्त औद्योगिक मानकों और गुणवत्ता आवश्यकताओं के अनुसार किया जाता है।

लागू मानकों में शामिल हैं:

पैकेजिंग और वैश्विक वितरण

ड्यूफ्यू सुरक्षित परिवहन और विश्वसनीय उत्पाद प्रदर्शन सुनिश्चित करने के लिए निर्यात-मानक पैकेजिंग समाधान प्रदान करता है।

पैकेजिंग सुविधाएँ

- नमी प्रतिरोधी सुरक्षा

- शॉक-प्रतिरोधी फिक्सिंग संरचना

- बड़े रिएक्टरों के लिए प्रबलित निर्यात लकड़ी के मामले

- उत्पाद लेबल और तकनीकी दस्तावेज़

- प्री-शिपमेंट निरीक्षण रिकॉर्ड

डिलीवरी से पहले प्रत्येक इकाई का निरीक्षण किया जाता है ताकि यह सुनिश्चित किया जा सके कि विद्युत पैरामीटर और यांत्रिक आवश्यकताएं ग्राहक विनिर्देशों को पूरा करती हैं।

ड्यूफ्यू समर्थन करता है:

- बैच उत्पादन

- ओईएम परियोजनाएं

- अंतर्राष्ट्रीय शिपमेंट

- अनुकूलित पैकेजिंग आवश्यकताएँ

वीएफडी डीसी लिंक रिएक्टर बनाम मानक तीन-चरण एसी रिएक्टर

अक्सर पूछे जाने वाले प्रश्न

Q1: डीसी लिंक रिएक्टर और एसी रिएक्टर के बीच क्या अंतर है?

वर्तमान उतार-चढ़ाव को सुचारू करने और डीसी घटकों पर तरंग तनाव को कम करने के लिए डीसी बस सर्किट में एक डीसी लिंक रिएक्टर स्थापित किया गया है। इनपुट हार्मोनिक्स या आउटपुट इलेक्ट्रिकल स्ट्रेस को नियंत्रित करने के लिए एसी साइड पर एक एसी रिएक्टर स्थापित किया जाता है। उनकी स्थापना स्थिति और डिज़ाइन आवश्यकताएँ अलग-अलग हैं।

Q2: डीसी लिंक रिएक्टर का उपयोग कब किया जाना चाहिए?

बड़ी पावर रेटिंग, महत्वपूर्ण डीसी करंट रिपल, बार-बार लोड परिवर्तन, या बेहतर डीसी बस स्थिरता की आवश्यकता वाले अनुप्रयोगों के साथ वीएफडी सिस्टम के लिए इसकी अनुशंसा की जाती है।

Q3: रिएक्टर डीसी कैपेसिटर की सुरक्षा कैसे करता है?

रिपल करंट को सीमित करके और चार्जिंग करंट के उतार-चढ़ाव को कम करके, रिएक्टर डीसी कैपेसिटर पर थर्मल और इलेक्ट्रिकल तनाव को कम करता है, जिससे उनकी विश्वसनीयता और सेवा जीवन को बेहतर बनाने में मदद मिलती है।

Q4: क्या ड्यूफ्यू अनुकूलित समाधान प्रदान कर सकता है?

हाँ। ड्यूफ्यू परियोजना आवश्यकताओं के अनुसार रेटेड वोल्टेज, वर्तमान क्षमता, अधिष्ठापन मूल्य, वोल्टेज ड्रॉप, घुमावदार सामग्री, आयाम और स्थापना कॉन्फ़िगरेशन के अनुकूलन का समर्थन करता है।

ड्यूफ्यू इलेक्ट्रिक से अनुकूलित डीसी लिंक रिएक्टर समाधान

ड्यूफ्यू इलेक्ट्रिक औद्योगिक वीएफडी सिस्टम, बिजली रूपांतरण उपकरण और स्वचालन अनुप्रयोगों के लिए अनुकूलित डीसी लिंक रिएक्टर समाधान प्रदान करता है।

पेशेवर इंजीनियरिंग क्षमता, उन्नत विनिर्माण प्रक्रियाओं और सख्त गुणवत्ता नियंत्रण के साथ, ड्यूफ्यू ग्राहकों को डीसी बस स्थिरता में सुधार करने, विद्युत तनाव को कम करने और विश्वसनीय दीर्घकालिक संचालन प्राप्त करने में मदद करता है।

अनुकूलित रिएक्टर डिजाइन, ओईएम सहयोग और परियोजना समर्थन के लिए ड्यूफ्यू इलेक्ट्रिक से संपर्क करें।
