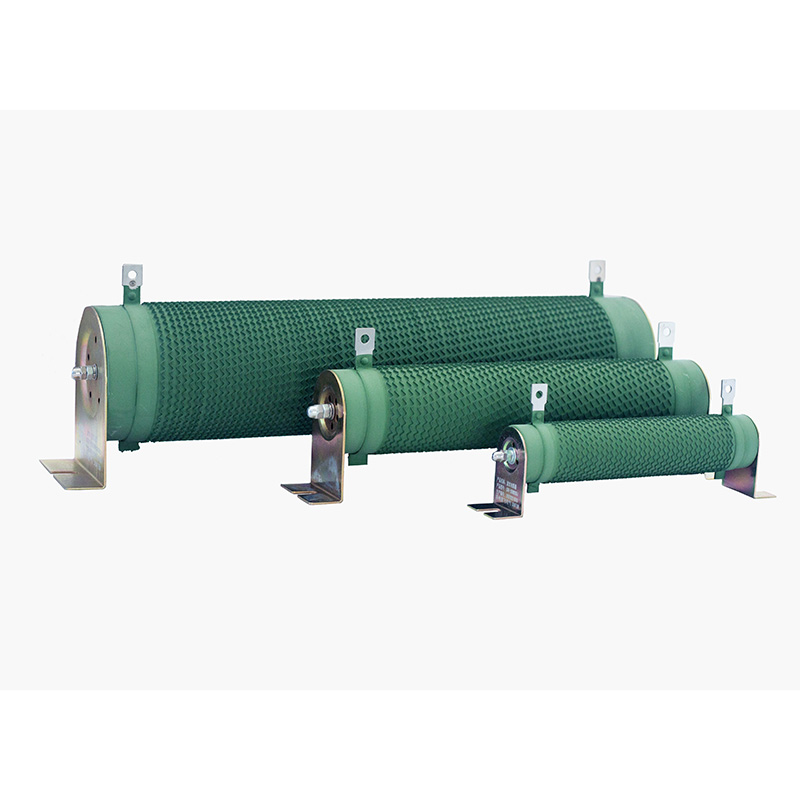

नालीदार अवरोधक

DUFEW CRR श्रृंखला नालीदार प्रतिरोधकों को VFD ब्रेकिंग सिस्टम, पावर इलेक्ट्रॉनिक्स लोड परीक्षण, डायनेमिक ब्रेकिंग और सर्किट सुरक्षा सहित औद्योगिक अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है। उच्च शक्ति क्षमता, उत्कृष्ट ताप अपव्यय और लंबी सेवा जीवन के साथ, वे कठोर परिचालन वातावरण में स्थिर और विश्वसनीय प्रदर्शन प्रदान करते हैं।

प्रतिरोधक तत्व उच्च-गुणवत्ता वाले निकेल-क्रोमियम (Ni-Cr) या कॉन्स्टेंटन मिश्र धातु रिबन से निर्मित होता है, स्वचालित उपकरण द्वारा एक नालीदार प्रोफ़ाइल में सटीक रूप से घाव किया जाता है और एक उच्च-आवृत्ति खोखले सिरेमिक कोर पर किनारे से लगाया जाता है। कंपन प्रतिरोध और यांत्रिक स्थिरता में सुधार के लिए इसे स्टेनलेस स्टील क्लैंप के साथ सुरक्षित रूप से तय किया गया है, जबकि हेवी-ड्यूटी स्टेनलेस स्टील टर्मिनल उत्कृष्ट संक्षारण प्रतिरोध और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।

बेहतर स्थायित्व के लिए, अवरोधक सतह को पर्यावरण के अनुकूल UL94V-2 लौ-रिटार्डेंट इंसुलेटिंग कोटिंग के साथ लेपित किया गया है जो धुआं मुक्त, गैर विषैले, ऑक्सीकरण प्रतिरोधी और नमी और उम्र बढ़ने के लिए अत्यधिक प्रतिरोधी है। GB-5792 मानकों के अनुसार निर्मित, उत्पाद क्षैतिज और ऊर्ध्वाधर दोनों स्थापनाओं का समर्थन करते हैं, जिससे विद्युत नियंत्रण कैबिनेट या स्टैंडअलोन अवरोधक असेंबलियों में लचीले एकीकरण की अनुमति मिलती है।

पावर व्युत्पन्न वक्र

मॉडल पदनाम

उदाहरण मॉडल: CRR 2500W 54.4R J

बुनियादी पैरामीटर

सामग्री और संरचनात्मक विशेषताएं

1: इंसुलेटिंग कोर: एक उच्च-आवृत्ति खोखले सिरेमिक ट्यूब का उपयोग करता है जो उत्कृष्ट उच्च-तापमान प्रतिरोध, संरचनात्मक कठोरता और सदमे प्रतिरोध की पेशकश करता है, जो उच्च-तापमान परिचालन स्थितियों के तहत प्रतिरोधी तत्व की स्थिरता सुनिश्चित करता है।
2: प्रतिरोध तत्व: कम तापमान गुणांक और उच्च अधिभार क्षमता की विशेषता वाले उच्च गुणवत्ता वाले निकल-क्रोमियम या कॉन्स्टेंटन मिश्र धातु रिबन को नियोजित करता है। नालीदार किनारे-घाव डिजाइन अधिष्ठापन को कम करते हुए गर्मी अपव्यय सतह क्षेत्र को अधिकतम करता है।
3: माउंटिंग और टर्मिनल: स्टेनलेस स्टील क्लैंप विस्थापन या ढीलापन को रोकने के लिए प्रतिरोध रिबन को सुरक्षित करते हैं; टर्मिनल मोटे निर्माण और सतह के उपचार के साथ स्टेनलेस स्टील से बने होते हैं, जो संक्षारण प्रतिरोध, जंग की रोकथाम और कनेक्शन में आसानी सुनिश्चित करते हैं।
4: सतह कोटिंग: मजबूत आसंजन और UL94V-2 लौ-मंदक रेटिंग के साथ एक पर्यावरण-अनुकूल हरी इन्सुलेटिंग कोटिंग की सुविधा है। यह संक्षारण प्रतिरोधी, धुआं रहित, गैर विषैला और गंधहीन है, प्रभावी ढंग से प्रतिरोध रिबन को ऑक्सीकरण से बचाता है और सेवा जीवन का विस्तार करता है।
5: समग्र संरचना: पावर रेटिंग 50W से 10KW तक होती है, प्रतिरोध मान 0.01Ω से 1KΩ तक और ऑपरेटिंग वोल्टेज 1200V तक होता है; नालीदार किनारे-घाव रिबन संरचना उच्च परिशुद्धता के साथ कम प्रेरण को जोड़ती है।

उत्पाद लाभ

●नालीदार किनारे-घाव संरचना बड़े गर्मी अपव्यय क्षेत्र और उत्कृष्ट थर्मल स्थिरता प्रदान करती है
●उच्च आवृत्ति खोखला सिरेमिक कोर; उच्च तापमान प्रतिरोधी, मजबूत और आघात प्रतिरोधी
●उच्च गुणवत्ता वाले मिश्र धातु प्रतिरोधी तार; कम तापमान गुणांक (≤300 पीपीएम/डिग्री सेल्सियस) और उच्च परिशुद्धता
●मजबूत अल्पकालिक अधिभार क्षमता; दृश्य क्षति के बिना 5 सेकंड के लिए 10x रेटेड पावर का सामना करता है
●स्टेनलेस स्टील टर्मिनल; संक्षारण-प्रतिरोधी, जंग-रोधी और विश्वसनीय कनेक्शन
●पर्यावरण के अनुकूल कोटिंग; ज्वाला-मंदक और संक्षारण प्रतिरोधी; धुआं रहित, गैर विषैला और गंधहीन
●कठोर प्रदर्शन सत्यापन; वोल्टेज, नम गर्मी और थर्मल शॉक को झेलने के मानकों का पूरी तरह से अनुपालन
●जीबी-5792 मानकों के अनुरूप; विश्वसनीय गुणवत्ता

अनुप्रयोग

परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) के लिए ब्रेकिंग प्रतिरोधक; सर्वो ड्राइव के लिए सुरक्षात्मक प्रतिरोधक; पावर इलेक्ट्रॉनिक्स परीक्षण के लिए प्रतिरोधक भार; बिजली आपूर्ति सर्किट के लिए नमूना प्रतिरोधक; मोटर ड्राइव के लिए वर्तमान-सीमित प्रतिरोधक; आरंभिक प्रतिरोधक; सर्किट सुरक्षा प्रतिरोधक. लिफ्ट, बंदरगाह मशीनरी, रोलिंग मिल, क्रेन, चरखी, इंजेक्शन मोल्डिंग मशीन, तार खींचने वाली मशीन, सेंट्रीफ्यूज, कपड़ा मशीनरी, प्रिंटिंग और रंगाई उपकरण, स्टेकर-रिक्लेमर, पेपरमेकिंग मशीनरी, स्टेज उपकरण और परीक्षण प्रणाली जैसे उद्योगों में उपकरणों में व्यापक रूप से उपयोग किया जाता है।

प्रदर्शन विशेषताएँ

लदान

नालीदार प्रतिरोधी बनाम पारंपरिक कार्बन फिल्म/धातु फिल्म प्रतिरोधी

अक्सर पूछे जाने वाले प्रश्न

Q1: मैं उचित पावर रेटिंग वाले अवरोधक का चयन कैसे करूं?
ए: सर्किट में वास्तविक बिजली खपत से 1.5 से 2 गुना रेटेड पावर वाले अवरोधक का चयन करें। इसके अलावा, परिवेश के तापमान के कारण बिजली कटौती पर विचार करें; उच्च तापमान वाले वातावरण के लिए उच्च शक्ति रेटिंग की आवश्यकता होती है।

Q2: क्या प्रतिरोधक की सतह का तापमान बहुत अधिक होना सामान्य है?
ए: DUFEW नालीदार प्रतिरोधक ऑपरेशन के दौरान विद्युत ऊर्जा को गर्मी में परिवर्तित करते हैं, इसलिए उच्च सतह का तापमान सामान्य है। सुनिश्चित करें कि स्थापना स्थान अच्छी तरह हवादार है और ज्वलनशील पदार्थों से मुक्त है। यदि तापमान असामान्य रूप से अधिक है, तो ओवरलोड या कम आकार की पावर रेटिंग चयन की जांच करें।

Q3: प्रतिरोधों के लिए अनुशंसित स्थापना विधि क्या है?
ए: उत्पाद क्षैतिज या ऊर्ध्वाधर स्थापना का समर्थन करता है; प्राकृतिक संवहन शीतलन की सुविधा के लिए क्षैतिज माउंटिंग को प्राथमिकता दी जाती है। रोकनेवाला बॉडी के चारों ओर पर्याप्त निकासी सुनिश्चित करें (आम तौर पर कम से कम रोकनेवाला का व्यास) और इसे कैबिनेट की दीवारों या अन्य गर्मी पैदा करने वाले घटकों के खिलाफ फ्लश लगाने से बचें। यदि कई प्रतिरोधक एक साथ स्थापित किए गए हैं, तो उनके बीच की दूरी कम से कम 50 मिमी होनी चाहिए।

Q4: सीआरआर श्रृंखला के लिए प्रतिरोध सहिष्णुता ग्रेड क्या हैं, और मैं कैसे चुनूं?
ए: DUFEW CRR श्रृंखला तीन सहिष्णुता ग्रेड प्रदान करती है: क्लास K (±10%), क्लास J (±5%), और क्लास H (±3%)। क्लास जे (±5%) आम तौर पर औद्योगिक ब्रेकिंग और लोड अनुप्रयोगों के लिए पर्याप्त है; सटीक माप या नमूना सर्किट के लिए, उच्च सटीकता के लिए क्लास एच (±3%) की सिफारिश की जाती है।
