हम विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूर्ण अनुकूलन विकल्पों के साथ रेसिस्टर्स, ब्रेकिंग यूनिट्स, रिएक्टर, पावर फिल्टर और ट्रांसफार्मर सहित एक व्यापक पोर्टफोलियो प्रदान करते हैं।

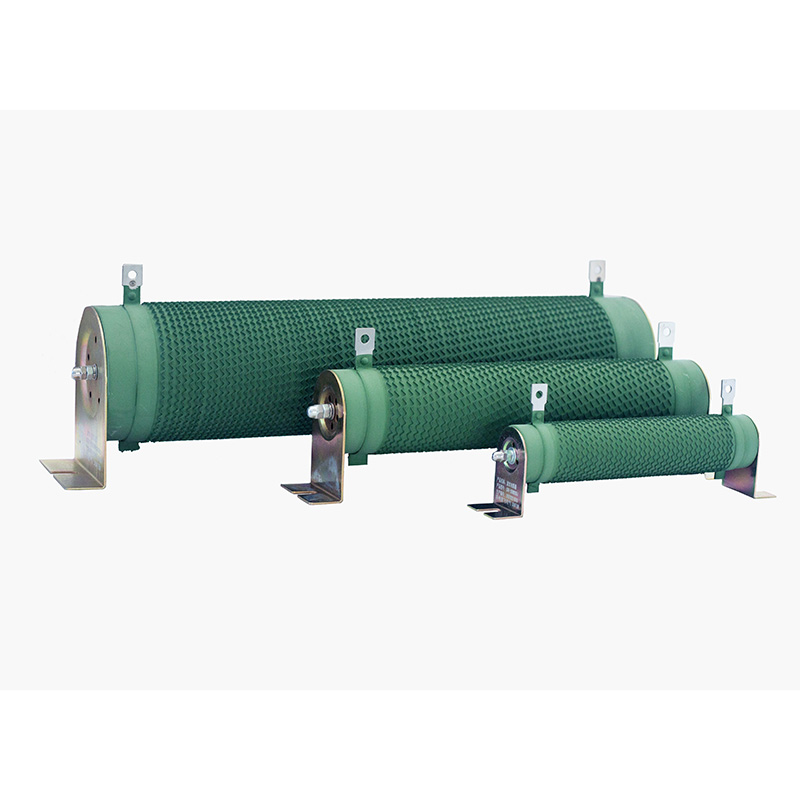

DUFEW ट्यूबलर रेसिस्टर एक उच्च शक्ति वाला वायरवाउंड घटक है जो सिरेमिक ट्यूब संरचना के साथ बनाया गया है जो विद्युत इन्सुलेशन और कुशल गर्मी हस्तांतरण प्रदान करता है। निकेल-क्रोमियम (Ni-Cr), मैंगनीन, या कॉन्स्टेंटन मिश्र धातु से बने प्रतिरोध तारों को स्थिर प्रतिरोध, मजबूत अधिभार क्षमता और लगातार थर्मल प्रदर्शन प्राप्त करने के लिए सिरेमिक कोर के चारों ओर सटीक रूप से लपेटा जाता है।
सिरेमिक ट्यूब डिज़ाइन आंतरिक कोर संरचना के माध्यम से गर्मी स्थानांतरित करके बिजली घनत्व और शीतलन दक्षता में सुधार करता है। वाइंडिंग के बाद, प्रतिरोध तार को ऑक्सीकरण, नमी और पर्यावरणीय प्रभाव से बचाने के लिए प्रतिरोधी को उच्च तापमान वाले ज्वाला-मंदक इन्सुलेटिंग परत के साथ लेपित किया जाता है, जिससे औद्योगिक परिस्थितियों में स्थिर संचालन बनाए रखने में मदद मिलती है।
औद्योगिक बिजली अनुप्रयोगों के लिए उपयुक्त, यह अवरोधक आमतौर पर वीएफडी ब्रेकिंग सिस्टम, मोटर स्टार्टिंग सर्किट, लोड परीक्षण उपकरण, वेल्डिंग मशीन और अन्य विद्युत प्रणालियों में उपयोग किया जाता है, जिन्हें नियंत्रित ऊर्जा अपव्यय और विश्वसनीय थर्मल प्रदर्शन की आवश्यकता होती है।
रोकनेवाला एक सिरेमिक ट्यूब के चारों ओर लपेटे गए प्रतिरोध मिश्र धातु के तार के माध्यम से विद्युत ऊर्जा को गर्मी में परिवर्तित करता है। सिरेमिक कोर प्रभावी तापमान नियंत्रण के लिए आसपास के वातावरण में गर्मी स्थानांतरित करने में मदद करते हुए इन्सुलेशन प्रदान करता है।
उच्च करंट, कम समय के अधिभार और बार-बार स्विचिंग स्थितियों के तहत स्थिर प्रदर्शन के साथ, यह गतिशील ब्रेकिंग, मोटर स्टार्टिंग, करंट लिमिटिंग, लोड सिमुलेशन, वोल्टेज ड्रॉपिंग और ऊर्जा खपत अनुप्रयोगों के लिए उपयुक्त है।
| मॉडल कोड | अर्थ | विवरण |
|---|---|---|
| सीआरआर | उत्पाद शृंखला | ट्यूबलर अवरोधक |
| 2500W | मूल्यांकित शक्ति | 2500 वॉट |
| 54.4आर | रेटेड प्रतिरोध | 54.4 Ω |
| J | प्रतिरोध सहिष्णुता | जे = ±5% (वैकल्पिक: के = ±10%, एच = ±3%) |
| पैरामीटर | विनिर्देश |
|---|---|
| पावर रेंज | 50W--10kW |
| ऑपरेटिंग वोल्टेज | ≤1200V |
| प्रतिरोध सीमा | 0.01Ω--1kΩ |
| प्रतिरोध सहिष्णुता | ±3%, ±5%, ±10% |
| सुरक्षा रेटिंग | IP00 |
| तापमान गुणांक (TCR) | ≤300 पीपीएम/डिग्री सेल्सियस |
| ज्वाला मंदक रेटिंग | यूएल 94वी-2 |
| अनुपालन मानक | जीबी/टी 5792 |
घुमावदार संरचना सीधे अवरोधक की गर्मी अपव्यय क्षमता, अधिष्ठापन और अनुप्रयोग उपयुक्तता को प्रभावित करती है।
प्रतिरोध तार सिरेमिक ट्यूब के चारों ओर एक पारंपरिक सर्पिल पैटर्न में लपेटा जाता है। यह संरचना कम-आवृत्ति बिजली अपव्यय अनुप्रयोगों के लिए एक सरल और किफायती समाधान प्रदान करती है जहां प्रेरण एक महत्वपूर्ण चिंता का विषय नहीं है।
प्रतिरोध तार एक नालीदार प्रोफ़ाइल में बनता है और सिरेमिक ट्यूब पर लंबवत लगाया जाता है। यह डिज़ाइन परजीवी अधिष्ठापन को कम करते हुए शीतलन सतह क्षेत्र को महत्वपूर्ण रूप से बढ़ाता है, जिससे यह वीएफडी ब्रेकिंग सिस्टम, पल्स लोड और बेहतर थर्मल प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बन जाता है।
एक स्थायी प्रतिरोध मान प्रदान करता है और स्थिर और रखरखाव-मुक्त संचालन की आवश्यकता वाले अधिकांश मानक औद्योगिक अनुप्रयोगों के लिए उपयुक्त है।
प्रतिरोध को एक चल धातु क्लैंप या टैपिंग तंत्र का उपयोग करके समायोजित किया जा सकता है, जिससे उपकरण कमीशनिंग, परीक्षण और परिवर्तनीय लोड अनुप्रयोगों के लिए लचीली प्रतिरोध सेटिंग्स की अनुमति मिलती है।
एक ही अवरोधक से विभिन्न प्रतिरोध मान प्रदान करने के लिए कई टैपिंग बिंदुओं के साथ उपलब्ध है, जो इसे जटिल विद्युत सर्किट और मल्टी-स्टेज लोड नियंत्रण के लिए उपयुक्त बनाता है।
उच्च गुणवत्ता वाले इन्सुलेटिंग सिरेमिक से निर्मित, ट्यूब निरंतर औद्योगिक संचालन के दौरान उत्कृष्ट ढांकता हुआ ताकत, कुशल गर्मी हस्तांतरण, उच्च यांत्रिक शक्ति और थर्मल झटके के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।
निकेल-क्रोमियम (Ni-Cr), मैंगनीन और कॉन्स्टेंटन मिश्र धातुओं में उपलब्ध, प्रतिरोध तार स्थिर विद्युत विशेषताओं, उत्कृष्ट अधिभार क्षमता और बार-बार थर्मल साइक्लिंग के तहत दीर्घकालिक प्रतिरोध स्थिरता प्रदान करता है।
पर्यावरण के अनुकूल अकार्बनिक इन्सुलेटिंग कोटिंग UL94V-2 आवश्यकताओं के अनुसार विश्वसनीय लौ-मंदक प्रदर्शन प्रदान करते हुए प्रतिरोध तार को ऑक्सीकरण, नमी, धूल और जंग से बचाती है।
सिरेमिक ट्यूब एक इन्सुलेट समर्थन और एक कुशल गर्मी अपव्यय माध्यम दोनों के रूप में कार्य करता है, जिससे अवरोधक को एक कॉम्पैक्ट पदचिह्न के भीतर उच्च शक्ति रेटिंग देने की अनुमति मिलती है। यह इसे औद्योगिक अनुप्रयोगों के लिए आदर्श बनाता है जहां स्थापना स्थान सीमित है।
सिरेमिक ट्यूब की उच्च तापीय चालकता प्रतिरोध तार से आसपास की हवा में तेजी से गर्मी हस्तांतरण को सक्षम बनाती है। वैकल्पिक ऊर्ध्वाधर नालीदार वाइंडिंग शीतलन सतह क्षेत्र को और बढ़ाती है, निरंतर लोड प्रदर्शन में सुधार करती है और ऑपरेटिंग तापमान को कम करती है।
उच्च गुणवत्ता वाले सिरेमिक सामग्रियों से निर्मित और उच्च तापमान वाले अकार्बनिक इन्सुलेट कोटिंग द्वारा संरक्षित, अवरोधक 350 डिग्री सेल्सियस तक ऑपरेटिंग तापमान का सामना कर सकता है। 375°C तक तापमान की आवश्यकता वाले अनुप्रयोगों के लिए ग्लास-एनामेल लेपित संस्करण उपलब्ध हैं।
उच्च-वर्तमान और छोटी अवधि के अधिभार अनुप्रयोगों के लिए डिज़ाइन किया गया, अवरोधक थर्मल शॉक और बार-बार पल्स लोडिंग के लिए उत्कृष्ट प्रतिरोध प्रदान करता है। यह मोटर स्टार्टिंग, डायनेमिक ब्रेकिंग और लोड परीक्षण अनुप्रयोगों के लिए उपयुक्त है।
DUFEW विभिन्न उद्योगों में विविध विद्युत और यांत्रिक आवश्यकताओं को पूरा करने के लिए निश्चित, समायोज्य, बहु-टर्मिनल, कम-प्रेरण और कस्टम-डिज़ाइन किए गए ट्यूबलर प्रतिरोधक प्रदान करता है।
अवरोधक को विभिन्न प्रकार के माउंटिंग ब्रैकेट और टर्मिनल कॉन्फ़िगरेशन के साथ आपूर्ति की जा सकती है, जिससे विद्युत कैबिनेट, लोड बैंक, परीक्षण उपकरण और औद्योगिक मशीनरी में सुविधाजनक स्थापना की अनुमति मिलती है।
प्रीमियम प्रतिरोध मिश्र धातु के तार, एक टिकाऊ सिरेमिक संरचना, और एक ऑक्सीकरण-प्रतिरोधी सुरक्षात्मक कोटिंग, मांग वाली परिचालन स्थितियों के तहत स्थिर प्रतिरोध मान, उत्कृष्ट थर्मल स्थिरता और विस्तारित सेवा जीवन सुनिश्चित करती है।
वर्तमान सीमा, वोल्टेज ड्रॉपिंग और ऊर्जा अपव्यय के लिए वेल्डिंग मशीनों, औद्योगिक नियंत्रण कैबिनेट और विद्युत स्वचालन प्रणालियों में व्यापक रूप से उपयोग किया जाता है।
लोड बैंकों, बर्न-इन परीक्षण उपकरण, बैटरी डिस्चार्ज सिस्टम और बिजली आपूर्ति उम्र बढ़ने के परीक्षणों के लिए उपयुक्त जहां स्थिर बिजली अपव्यय की आवश्यकता होती है।
विश्वसनीय ब्रेकिंग और लोड नियंत्रण की आवश्यकता वाले छोटे और मध्यम-शक्ति वाले वीएफडी ब्रेकिंग सिस्टम, मोटर स्टार्टिंग सर्किट, सर्वो ड्राइव सिस्टम और औद्योगिक ट्रांसमिशन उपकरण में लागू किया जाता है।
स्थिर प्रतिरोध प्रदान करने और सर्किट विश्वसनीयता में सुधार करने के लिए विद्युत माप उपकरण, सुरक्षा सर्किट, स्विचगियर और नियंत्रण पैनल में उपयोग किया जाता है।
अंतरराष्ट्रीय ग्राहकों के लिए लचीले अनुकूलन के साथ औद्योगिक उपकरण रखरखाव, मशीन अपग्रेड और ओईएम विनिर्माण के लिए एक आदर्श प्रतिस्थापन समाधान।
| विशेषता | परीक्षण की स्थितियाँ | प्रदर्शन |
|---|---|---|
| ढांकता हुआ वोल्टेज का सामना | 2500VAC / 50Hz / 60s | रिसाव धारा ≤10mA |
| इन्सुलेशन प्रतिरोध | 1000VDC | ≥100MΩ |
| कम समय का अधिभार | 5 सेकंड के लिए 10× रेटेड पावर | कोई दृश्यमान क्षति नहीं |
| जीवन लोड करें | चक्रीय संचालन (10 सेकंड चालू / 90 सेकंड बंद) | >9,000 घंटे |
| नम गर्मी प्रतिरोध | 40°C ±2°C, 90--95% आरएच, 100 घंटे | ΔR ≤ ±(1%R + 0.05Ω) |
| तीव्र तापमान सायक्लिंग | -55°C / 55°C / 155°C, 15 मिनट प्रत्येक, 5 चक्र | ΔR ≤ ±(2%R + 0.05Ω) |
| गर्मी प्रतिरोध | 2 घंटे के लिए 350°C | कोई दृश्यमान मलिनकिरण या क्षति नहीं |
| तापमान गुणांक (TCR) | रेटेड लोड बनाम प्रारंभिक प्रतिरोध | ＜300 पीपीएम/डिग्री सेल्सियस |
| लौ प्रतिरोध | 5 मिनट के लिए 10× रेटेड पावर | खुली लौ के बिना लाल चमकता है |
| विशेषता | परीक्षण की स्थितियाँ | प्रदर्शन |
|---|---|---|
| टर्मिनल ताकत | 45N/30 सेकंड | कोई ढीलापन या दृश्यमान क्षति नहीं |
| कंपन प्रतिरोध | 5--200Hz, 1g, 98m/s² | कोई दृश्यमान संरचनात्मक क्षति नहीं |
| सोल्डरिंग हीट का प्रतिरोध | टर्मिनलों को 3 सेकंड के लिए 350±5°C सोल्डर में डुबोया गया | ΔR ≤ ±(1%R + 0.05Ω) |
| मिलाप की | टर्मिनलों को 5 सेकंड के लिए 235±5°C सोल्डर में डुबोया गया | सोल्डर कवरेज ≥95% |
नोट: सभी प्रदर्शन डेटा को जीबी/टी 5792 के अनुसार मानक प्रयोगशाला स्थितियों के तहत मापा जाता है। वास्तविक प्रदर्शन स्थापना स्थितियों, परिवेश के तापमान और परिचालन कर्तव्य चक्र के आधार पर भिन्न हो सकता है।
| तुलना मद | DUFEW ट्यूबलर रेसिस्टर | पारंपरिक गैर-ट्यूबलर पावर रेसिस्टर |
|---|---|---|
| मूल संरचना | उच्च शक्ति वाली सिरेमिक ट्यूब इन्सुलेट समर्थन और गर्मी अपव्यय माध्यम दोनों के रूप में कार्य करती है | समर्थन संरचना मुख्य रूप से यांत्रिक है, जिसमें अपेक्षाकृत सीमित ताप अपव्यय क्षमता है |
| शक्ति घनत्व | कुशल तापीय संचालन के कारण एक ही स्थापना स्थान के भीतर उच्च बिजली उत्पादन | संरचनात्मक और शीतलन सीमाओं के कारण कम बिजली घनत्व |
| गर्मी लंपटता | सिरेमिक ट्यूब तेजी से गर्मी हस्तांतरण प्रदान करता है; वैकल्पिक नालीदार वाइंडिंग शीतलन दक्षता में और सुधार करती है | ऊष्मा अपव्यय मुख्य रूप से सतह क्षेत्र पर निर्भर करता है और आम तौर पर कम कुशल होता है |
| कॉन्फ़िगरेशन विकल्प | निश्चित, समायोज्य, बहु-टर्मिनल और कम-प्रेरकत्व संस्करणों में उपलब्ध है | सीमित कॉन्फ़िगरेशन लचीलेपन के साथ अधिकतर निश्चित-प्रतिरोध डिज़ाइन |
| यांत्रिक शक्ति | मोटी दीवार वाला एल्यूमिना सिरेमिक निर्माण उत्कृष्ट प्रभाव प्रतिरोध और दीर्घकालिक संरचनात्मक स्थिरता प्रदान करता है | परिवहन और स्थापना के दौरान पतली सिरेमिक या फिल्म-आधारित संरचनाएं टूटने या क्षतिग्रस्त होने की अधिक संभावना होती हैं |
| रखरखाव | चिकनी बेलनाकार सतह धूल संचय को कम करती है और नियमित सफाई को सरल बनाती है | अनियमित सतहों पर अधिक आसानी से धूल जमा हो सकती है, जिसके लिए अधिक बार सफाई की आवश्यकता होती है |
| विशिष्ट अनुप्रयोग | गतिशील ब्रेकिंग, मोटर स्टार्टिंग, लोड बैंक, परीक्षण उपकरण, औद्योगिक स्वचालन, वेल्डिंग मशीनें | सामान्य प्रयोजन के इलेक्ट्रॉनिक सर्किट और पारंपरिक बिजली अपव्यय अनुप्रयोग |
DUFEW औद्योगिक पावर रेसिस्टर्स और पावर इलेक्ट्रॉनिक घटकों के डिजाइन और निर्माण में माहिर है, जो वैश्विक OEM, वितरकों और औद्योगिक उपयोगकर्ताओं के लिए विश्वसनीय उत्पाद प्रदान करता है।
हमारे उत्पाद पोर्टफोलियो में ट्यूबलर रेसिस्टर्स, नालीदार रेसिस्टर्स, एल्युमीनियम हाउस्ड रेसिस्टर्स, ब्रेकिंग रेसिस्टर बैंक, रिएक्टर, ब्रेकिंग यूनिट, ट्रांसफार्मर, फिल्टर और लोड टेस्टिंग सिस्टम शामिल हैं।
प्रत्येक उत्पाद मानकीकृत उत्पादन प्रक्रियाओं के तहत निर्मित होता है और स्थिर प्रदर्शन और सुसंगत गुणवत्ता सुनिश्चित करने के लिए शिपमेंट से पहले व्यापक विद्युत और यांत्रिक परीक्षण से गुजरता है।
हम ग्राहक चित्र या एप्लिकेशन आवश्यकताओं के आधार पर अनुकूलित प्रतिरोध मान, पावर रेटिंग, आयाम, टर्मिनल प्रकार, घुमावदार संरचनाएं और माउंटिंग समाधान प्रदान करते हैं।
आधुनिक विनिर्माण सुविधाओं और एक अनुभवी इंजीनियरिंग टीम के साथ, DUFEW आपके पूरे प्रोजेक्ट में स्थिर उत्पादन क्षमता, तेज़ लीड समय और पेशेवर तकनीकी सहायता प्रदान करता है।
ए: ट्यूबलर रेसिस्टर एक प्रकार का वायरवाउंड रेसिस्टर है जो सिरेमिक ट्यूब को अपने इंसुलेटिंग कोर के रूप में उपयोग करता है। फ्लैट या प्लेट-प्रकार के डिज़ाइनों की तुलना में, ट्यूबलर संरचना बेहतर गर्मी लंपटता, उच्च शक्ति घनत्व, बेहतर यांत्रिक शक्ति और समायोज्य या बहु-टर्मिनल कॉन्फ़िगरेशन के लिए अधिक लचीलापन प्रदान करती है।
उत्तर: हाँ. DUFEW आपके चित्र या एप्लिकेशन आवश्यकताओं के आधार पर प्रतिरोध मान, पावर रेटिंग, आयाम, प्रतिरोध तार सामग्री, टर्मिनल प्रकार, माउंटिंग ब्रैकेट, समायोज्य संरचनाएं और मल्टी-टर्मिनल कॉन्फ़िगरेशन सहित संपूर्ण OEM और ODM अनुकूलन सेवाएं प्रदान करता है।
ए: मानक संस्करण में आईपी00 ओपन-टाइप निर्माण की सुविधा है और यह विद्युत अलमारियाँ या उपकरण के अंदर स्थापना के लिए है। उच्च आर्द्रता या कठोर परिचालन वातावरण के लिए, हम एक ग्लास-तामचीनी लेपित या विशेष रूप से संरक्षित संस्करण का चयन करने, या उचित बाड़े और नमी-प्रूफ उपायों का उपयोग करने की सलाह देते हैं।
ए: प्रतिस्थापन को मूल प्रतिरोध मान, पावर रेटिंग, ऑपरेटिंग वोल्टेज और स्थापना आयाम से मेल खाना चाहिए। यदि मूल मॉडल अनुपलब्ध है, तो DUFEW सुरक्षित और विश्वसनीय संचालन सुनिश्चित करने के लिए आपके आवेदन के आधार पर एक समकक्ष या उन्नत समाधान की सिफारिश कर सकता है।
ए: स्थिर मॉडल स्थिर प्रतिरोध आवश्यकताओं वाले उपकरणों के लिए आदर्श होते हैं, जबकि समायोज्य संस्करण कमीशनिंग, परीक्षण, लोड सिमुलेशन और उन अनुप्रयोगों के लिए बेहतर अनुकूल होते हैं जिन्हें ऑपरेशन के दौरान प्रतिरोध समायोजन की आवश्यकता होती है।
ए: इसका व्यापक रूप से मोटर ड्राइव, इन्वर्टर ब्रेकिंग सिस्टम, वेल्डिंग उपकरण, लोड बैंक, बिजली परीक्षण उपकरण, औद्योगिक स्वचालन, विद्युत नियंत्रण पैनल, बैटरी डिस्चार्ज सिस्टम, नवीकरणीय ऊर्जा उपकरण, रेलवे सिस्टम और अन्य भारी शुल्क वाले औद्योगिक अनुप्रयोगों में उपयोग किया जाता है।
DUFEW औद्योगिक बिजली नियंत्रण, ब्रेकिंग सिस्टम, लोड परीक्षण और ऊर्जा अपव्यय अनुप्रयोगों के लिए उच्च गुणवत्ता वाले ट्यूबलर रेसिस्टर्स का निर्माण करता है। चाहे आपको एक मानक उत्पाद या पूरी तरह से अनुकूलित समाधान की आवश्यकता हो, हमारी इंजीनियरिंग टीम पेशेवर तकनीकी सहायता और तेज़ कोटेशन प्रदान करने के लिए तैयार है।
- OEM और ODM विनिर्माण
- कस्टम प्रतिरोध मान
- पावर रेटिंग 50W से 10kW तक
- एडजस्टेबल और मल्टी-टर्मिनल डिज़ाइन
- कस्टम आयाम और माउंटिंग समाधान
- इंजीनियरिंग चयन सहायता
- स्थिर थोक उत्पादन
- विश्वव्यापी डिलीवरी
अपनी आवेदन आवश्यकताओं पर चर्चा करने और एक अनुकूलित कोटेशन प्राप्त करने के लिए आज ही DUFEW से संपर्क करें।
