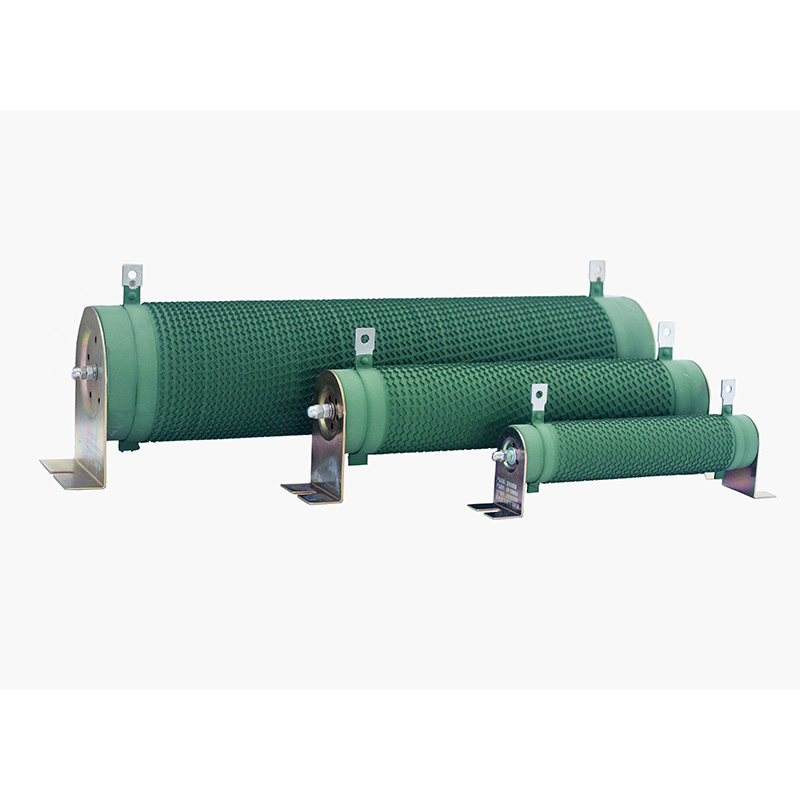

इन्वर्टर नालीदार प्रतिरोधी

DUFEW CRR सीरीज इन्वर्टर नालीदार रेसिस्टर एक उच्च-शक्ति ब्रेकिंग घटक है जो इन्वर्टर ऊर्जा अपव्यय प्रणालियों के लिए डिज़ाइन किया गया है। तीव्र मोटर मंदी के दौरान, पुनर्योजी ऊर्जा इन्वर्टर डीसी बस में वापस आ जाती है, जिससे वोल्टेज बढ़ जाता है। उचित ऊर्जा प्रबंधन के बिना, अत्यधिक वोल्टेज ओवरवॉल्टेज सुरक्षा को ट्रिगर कर सकता है या पावर सेमीकंडक्टर घटकों को नुकसान पहुंचा सकता है।

सीआरआर श्रृंखला उच्च-गुणवत्ता वाले निकेल-क्रोमियम (नी-सीआर) या कॉन्स्टेंटन मिश्र धातु रिबन का उपयोग करती है, जो एक नालीदार संरचना में परिशुद्धता से बनाई जाती है और एक उच्च-एल्यूमिना खोखले सिरेमिक कोर के चारों ओर लंबवत रूप से लपेटी जाती है। यह डिज़ाइन गर्मी अपव्यय क्षेत्र को बढ़ाता है, थर्मल दक्षता में सुधार करता है, और उच्च-आवृत्ति स्विचिंग के दौरान वोल्टेज स्पाइक्स को कम करने के लिए परजीवी प्रेरण को कम करता है।

बार-बार ब्रेक लगाने की स्थिति के लिए डिज़ाइन किया गया, उत्पाद मजबूत कम समय की ओवरलोड क्षमता, स्थिर थर्मल प्रदर्शन और औद्योगिक वातावरण में विश्वसनीय संचालन प्रदान करता है। इसका उपयोग आमतौर पर लिफ्ट, क्रेन, रोलिंग मिल, इंजेक्शन मोल्डिंग मशीन, सेंट्रीफ्यूज, कन्वेयर और अन्य परिवर्तनीय आवृत्ति ड्राइव सिस्टम में किया जाता है।

यह काम किस प्रकार करता है

मोटर मंदी के दौरान, पुनर्योजी ऊर्जा को इन्वर्टर डीसी बस से ब्रेकिंग यूनिट में स्थानांतरित किया जाता है और प्रतिरोध तत्व के माध्यम से गर्मी में परिवर्तित किया जाता है। यह प्रक्रिया डीसी बस ओवरवॉल्टेज को रोकने, इन्वर्टर घटकों की सुरक्षा करने और बार-बार परिचालन स्थितियों के तहत स्थिर ब्रेकिंग प्रदर्शन को बनाए रखने में मदद करती है।

पावर व्युत्पन्न वक्र

मॉडल पदनाम

उदाहरण मॉडल: CRR 2500W 54.4R J

बुनियादी विशिष्टताएँ

सामग्री एवं निर्माण सुविधाएँ

1. उच्च तापमान खोखला एल्यूमिना सिरेमिक कोर

अवरोधक एक खोखले वायु चैनल के साथ एक-टुकड़ा उच्च-एल्यूमिना सिरेमिक कोर पर बनाया गया है जो कुशल शीतलन के लिए निरंतर वायु प्रवाह को बढ़ावा देता है। सिरेमिक संरचना बिना दरार के बार-बार उच्च तापमान ब्रेकिंग चक्र का सामना करती है, उत्कृष्ट इन्सुलेशन प्रदर्शन बनाए रखती है, और तेजी से ऊर्जा अपव्यय के दौरान थर्मल झटके को प्रभावी ढंग से अवशोषित करती है।

2. नालीदार निकल-क्रोमियम मिश्र धातु रिबन

The heating element is manufactured from high-resistivity Nickel-Chromium alloy ribbon, precision-stamped into a continuous corrugated profile. पारंपरिक गोल तार वाइंडिंग की तुलना में, नालीदार रिबन एक बड़ा गर्मी अपव्यय क्षेत्र, उच्च वर्तमान-वहन क्षमता और बार-बार स्टार्ट-स्टॉप ब्रेकिंग स्थितियों के तहत अधिक स्थिर प्रतिरोध प्रदान करता है। तापमान गुणांक नीचे रहता है300 पीपीएम/डिग्री सेल्सियस.

3. हेवी-ड्यूटी स्टेनलेस स्टील माउंटिंग और टर्मिनल असेंबली

टर्मिनल, लॉकिंग क्लैंप और माउंटिंग ब्रैकेट एंटी-जंग निष्क्रियता उपचार के साथ गाढ़े स्टेनलेस स्टील से निर्मित होते हैं। असेंबली निरंतर कंपन के तहत सुरक्षित यांत्रिक बन्धन बनाए रखती है, बार-बार सोल्डरिंग गर्मी का सामना करती है, और ऑक्सीकरण के कारण होने वाले संपर्क प्रतिरोध को कम करती है, जिससे इन्वर्टर अनुप्रयोगों की मांग में विश्वसनीय संचालन सुनिश्चित होता है।

4. UL94V-2 ज्वाला-मंदक सुरक्षात्मक कोटिंग

पर्यावरण के अनुकूल अकार्बनिक इन्सुलेटिंग कोटिंग उच्च तापमान, संक्षारण, नमी और धूल के प्रति उत्कृष्ट प्रतिरोध प्रदान करती है। अल्पकालिक अधिभार स्थितियों के दौरान, अवरोधक खुली लपटें पैदा किए बिना लाल चमक सकता है, जिससे औद्योगिक वातावरण में मिश्र धातु रिबन की सेवा जीवन का विस्तार करते हुए परिचालन सुरक्षा में सुधार करने में मदद मिलती है।

उत्पाद लाभ

पुनर्योजी ऊर्जा का तेजी से क्षय

विशेष रूप से वीएफडी ब्रेकिंग अनुप्रयोगों के लिए डिज़ाइन किया गया, अवरोधक मोटर मंदी के दौरान उत्पन्न पुनर्योजी ऊर्जा को तेजी से नष्ट कर देता है, डीसी बस वोल्टेज वृद्धि को प्रभावी ढंग से रोकता है और इन्वर्टर ओवरवॉल्टेज (ओवी) अलार्म को खत्म करता है।

उत्कृष्ट ताप अपव्यय

लंबवत घाव नालीदार मिश्र धातु रिबन पारंपरिक वायरवाउंड प्रतिरोधकों की तुलना में काफी बड़ी शीतलन सतह प्रदान करता है। खोखले सिरेमिक कोर के साथ संयुक्त, यह कुशल गर्मी हस्तांतरण, कम ऑपरेटिंग तापमान और लगातार स्टार्ट-स्टॉप ब्रेकिंग चक्र के दौरान स्थिर प्रदर्शन प्रदान करता है।

उत्कृष्ट पल्स अधिभार क्षमता

झेलने के लिए डिज़ाइन किया गया5 सेकंड तक रेटेड पावर का 10 गुना, अवरोधक आपातकालीन स्टॉप, भारी भार कम करने और तीव्र मोटर मंदी के दौरान उत्पन्न उच्च-ऊर्जा पल्स को बिना किसी दृश्य क्षति के आसानी से संभालता है।

कठोर औद्योगिक वातावरण में स्थिर संचालन

हाई-एल्यूमिना सिरेमिक, हेवी-ड्यूटी स्टेनलेस स्टील हार्डवेयर और UL94V-2 फ्लेम-रिटार्डेंट कोटिंग के साथ निर्मित, अवरोधक कंपन, संक्षारण, धूल, नमी और बार-बार थर्मल साइक्लिंग के लिए उत्कृष्ट प्रतिरोध प्रदान करता है, जो मांग वाले औद्योगिक अनुप्रयोगों में दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

हेवी-ड्यूटी उपकरण के लिए उच्च विश्वसनीयता

प्रबलित स्टेनलेस स्टील माउंटिंग असेंबली निरंतर कंपन के तहत भी सुरक्षित विद्युत कनेक्शन बनाए रखती है, जिससे रोकनेवाला क्रेन, रोलिंग मिल, लिफ्ट और अन्य हेवी-ड्यूटी इन्वर्टर-चालित उपकरणों के लिए आदर्श बन जाता है।

लचीला विन्यास

की प्रतिरोध सहनशीलता के साथ उपलब्ध है±3%, ±5%, और ±10%सीआरआर श्रृंखला से बिजली रेटिंग को कवर किया गया है50W से 10kWऔर विशिष्ट इन्वर्टर आवश्यकताओं को पूरा करने के लिए कस्टम प्रतिरोध मूल्यों, आयामों, टर्मिनल शैलियों और माउंटिंग कॉन्फ़िगरेशन का समर्थन करता है।

पर्यावरण के अनुकूल एवं सुरक्षित

अकार्बनिक इंसुलेटिंग कोटिंग ज्वाला मंदक, धुआं रहित और अनुपालन योग्य हैUL94V-2आवश्यकताएं। ओवरलोड स्थितियों के दौरान, अवरोधक खुली लपटें पैदा किए बिना लाल चमकता है, जिससे परिचालन सुरक्षा में सुधार करने में मदद मिलती है।

विशिष्ट अनुप्रयोग

उत्थापन एवं भारोत्तोलन उपकरण

क्रेन, एलिवेटर, होइस्ट, विंच और लिफ्टिंग प्लेटफॉर्म के लिए आदर्श, जिन्हें स्थिर इन्वर्टर प्रदर्शन को बनाए रखते हुए लगातार त्वरण और ब्रेकिंग की आवश्यकता होती है।

औद्योगिक प्रसंस्करण मशीनरी

रोलिंग मिल, इंजेक्शन मोल्डिंग मशीन, सीएनसी उपकरण, तार खींचने वाली मशीन, कपड़ा मशीनरी और दोहराव वाले ब्रेकिंग चक्र वाले अन्य प्रसंस्करण उपकरण के लिए उपयुक्त।

सामग्री प्रबंधन एवं कन्वेयर सिस्टम

पुनर्योजी ब्रेकिंग ऊर्जा को अवशोषित करने और सिस्टम स्थिरता में सुधार करने के लिए कन्वेयर सिस्टम, स्वचालित उत्पादन लाइनों, रसद उपकरण और गोदाम स्वचालन में व्यापक रूप से उपयोग किया जाता है।

परीक्षण एवं विशेष औद्योगिक उपकरण

मोटर परीक्षण प्रणालियों, लोड सिमुलेशन उपकरण, प्रयोगशाला परीक्षण बेंच, सेंट्रीफ्यूज और विश्वसनीय ब्रेकिंग ऊर्जा अपव्यय की आवश्यकता वाले अन्य विशेष औद्योगिक अनुप्रयोगों के लिए अनुशंसित।

DUFEW क्यों चुनें?

पेशेवर पावर इलेक्ट्रॉनिक्स निर्माता

DUFEW उच्च गुणवत्ता वाले बिजली इलेक्ट्रॉनिक घटकों के विकास और निर्माण में माहिर है, जो औद्योगिक उपयोगकर्ताओं, वितरकों और OEM ग्राहकों के लिए विश्वसनीय उत्पाद और एकीकृत समाधान प्रदान करता है।

विश्वसनीय विनिर्माण गुणवत्ता

आधुनिक उत्पादन सुविधाएं, मानकीकृत विनिर्माण प्रक्रियाएं और सख्त गुणवत्ता नियंत्रण स्थिर विद्युत प्रदर्शन, सुसंगत उत्पाद गुणवत्ता और भरोसेमंद दीर्घकालिक संचालन सुनिश्चित करते हैं।

संपूर्ण उत्पाद पोर्टफोलियो

इन्वर्टर ब्रेकिंग रेसिस्टर्स के अलावा, DUFEW पावर इलेक्ट्रॉनिक उत्पादों की एक विस्तृत श्रृंखला पेश करता है, जिसमें रिएक्टर, ब्रेकिंग यूनिट, फिल्टर, ट्रांसफार्मर, लोड बैंक और विभिन्न औद्योगिक रेसिस्टर समाधान शामिल हैं।

OEM और कस्टम विनिर्माण

ग्राहक के चित्र या तकनीकी विशिष्टताओं के आधार पर अनुकूलित प्रतिरोध मान, पावर रेटिंग, आयाम, टर्मिनल कॉन्फ़िगरेशन और माउंटिंग विकल्प उपलब्ध हैं।

तेजी से वितरण एवं तकनीकी सहायता

कुशल उत्पादन प्रबंधन और अनुभवी इंजीनियरिंग सहायता के साथ, DUFEW वैश्विक ग्राहकों के लिए स्थिर लीड समय, तीव्र तकनीकी सहायता और पेशेवर उत्पाद चयन सेवाएँ प्रदान करता है।

प्रदर्शन विशेषताएँ

विद्युत विशेषताओं

यांत्रिक विशेषताएं

नोट: सभी प्रदर्शन डेटा मानक प्रयोगशाला परीक्षण शर्तों के अनुसार प्राप्त किए जाते हैंजीबी/टी 5792लगातार गुणवत्ता और विश्वसनीय उत्पाद प्रदर्शन सुनिश्चित करने के लिए।

प्रतिस्पर्धी तुलना

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1. इन्वर्टर ब्रेकिंग रेसिस्टर और स्टैंडर्ड पावर रेसिस्टर के बीच क्या अंतर है?

ए: एक इन्वर्टर ब्रेकिंग रेसिस्टर विशेष रूप से मोटर मंदी के दौरान उत्पन्न पुनर्योजी ऊर्जा को अवशोषित करने के लिए डिज़ाइन किया गया है। मानक पावर रेसिस्टर्स के विपरीत, यह छोटी अवधि, उच्च-ऊर्जा पल्स स्थितियों के तहत संचालित होता है और निरंतर बिजली अपव्यय के बजाय आंतरायिक ब्रेकिंग ड्यूटी के लिए अनुकूलित होता है।

Q2. मैं अपने इन्वर्टर के लिए सही ब्रेकिंग रेसिस्टर का चयन कैसे करूँ?

ए: प्रतिरोध मान को इन्वर्टर निर्माता के अनुशंसित विनिर्देश का पालन करना चाहिए, जबकि पावर रेटिंग को ब्रेकिंग आवृत्ति, ब्रेकिंग समय, कर्तव्य चक्र और मोटर पावर के अनुसार चुना जाना चाहिए। यदि आप अनिश्चित हैं, तो DUFEW की इंजीनियरिंग टीम आपके आवेदन के आधार पर उपयुक्त मॉडल की सिफारिश कर सकती है।

Q3. क्या कई इनवर्टर एक ब्रेकिंग अवरोधक को साझा कर सकते हैं?

ए: यह आम तौर पर हैसिफारिश नहीं की गई. अलग-अलग इनवर्टर में अलग-अलग ब्रेकिंग वोल्टेज और ऑपरेटिंग क्रम हो सकते हैं। अवरोधक को साझा करने से अस्थिर संचालन या अपर्याप्त ब्रेकिंग प्रदर्शन हो सकता है। यदि एक साझा अवरोधक की आवश्यकता है, तो प्रतिरोध मान और पावर रेटिंग दोनों की सावधानीपूर्वक गणना की जानी चाहिए।

Q4. क्या DUFEW अनुकूलित इन्वर्टर ब्रेकिंग रेसिस्टर्स का निर्माण कर सकता है?

उत्तर: हाँ. हम OEM और ODM विनिर्माण सेवाएं प्रदान करते हैं, जिसमें अनुकूलित प्रतिरोध मान, पावर रेटिंग, आयाम, टर्मिनल शैली, माउंटिंग ब्रैकेट और ग्राहक चित्र या तकनीकी विशिष्टताओं के आधार पर पूर्ण समाधान शामिल हैं।

Q5. इन्वर्टर कोरगेटेड रेसिस्टर और नॉन-इंडक्टिव कोरगेटेड रेसिस्टर के बीच क्या अंतर है?

ए: इसे मानक वीएफडी ब्रेकिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां उच्च अधिभार क्षमता और कुशल गर्मी अपव्यय प्राथमिक आवश्यकताएं हैं। एगैर-प्रेरक नालीदार अवरोधकउच्च-आवृत्ति पीडब्लूएम सर्किट, ऊर्जा भंडारण प्रणालियों और अनुप्रयोगों के लिए अनुशंसित है जहां बेहद कम प्रेरकत्व महत्वपूर्ण है।

Q6. कौन से उद्योग आमतौर पर इन्वर्टर ब्रेकिंग रेसिस्टर्स का उपयोग करते हैं?

ए: इन्वर्टर ब्रेकिंग रेसिस्टर्स का व्यापक रूप से लिफ्ट, क्रेन, होइस्ट, रोलिंग मिल, इंजेक्शन मोल्डिंग मशीन, कन्वेयर, कपड़ा मशीनरी, स्वचालित उत्पादन लाइन, सर्वो ड्राइव सिस्टम और नवीकरणीय ऊर्जा उपकरण में उपयोग किया जाता है।

एक उद्धरण का अनुरोध करें

एक विश्वसनीय निर्माता की तलाश है?

DUFEW उच्च गुणवत्ता प्रदान करता हैइन्वर्टर नालीदार प्रतिरोधकदुनिया भर में औद्योगिक स्वचालन, नवीकरणीय ऊर्जा और मोटर ड्राइव अनुप्रयोगों के लिए। चाहे आपको एक मानक उत्पाद या पूरी तरह से अनुकूलित समाधान की आवश्यकता हो, हमारी इंजीनियरिंग टीम पेशेवर सिफारिशों और तेजी से उत्पादन के साथ आपके प्रोजेक्ट का समर्थन करने के लिए तैयार है।

हम समर्थन करते हैं

- OEM और ODM विनिर्माण

- अनुकूलित प्रतिरोध मान

- कस्टम पावर रेटिंग (50W--10kW)

- कस्टम आयाम और माउंटिंग विकल्प

- तकनीकी चयन सहायता

- स्थिर थोक उत्पादन

- तेज़ वैश्विक डिलीवरी

अपने आवेदन पर चर्चा करने या प्रतिस्पर्धी कोटेशन का अनुरोध करने के लिए आज ही DUFEW से संपर्क करें।
