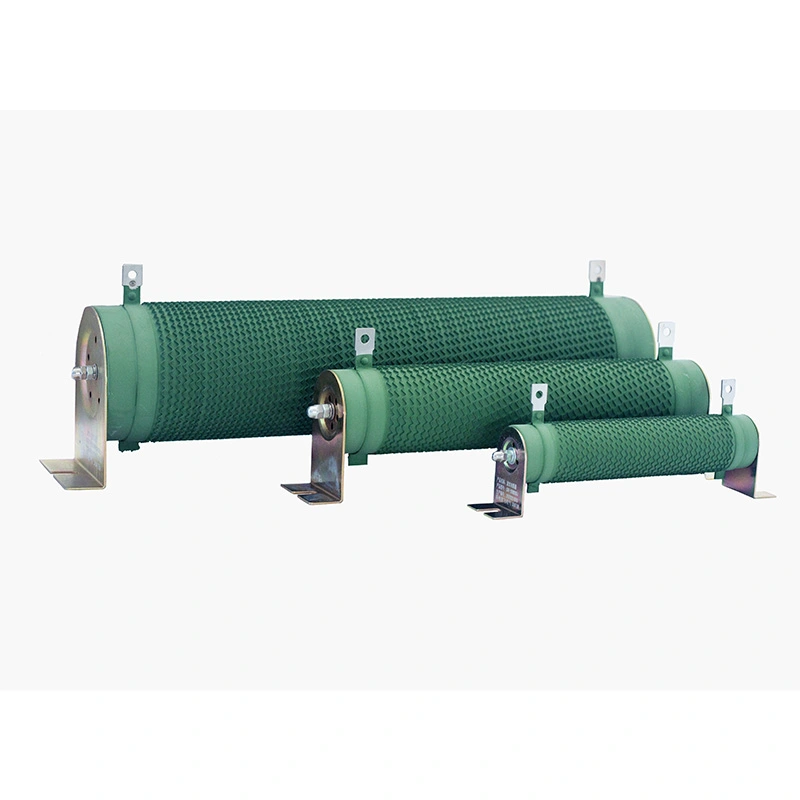

गैर-प्रेरक नालीदार अवरोधक

DUFEW CRR श्रृंखला गैर-प्रेरक नालीदार अवरोधक एक उच्च शक्ति निष्क्रिय ऊर्जा अपव्यय अवरोधक है जो विशेष रूप से मध्यम और उच्च आवृत्ति पल्स सर्किट के लिए अनुकूलित है। एक अद्वितीय ऊर्ध्वाधर नालीदार फ्लैट-रिबन गैर-प्रेरक घुमावदार संरचना की विशेषता, उत्पाद 50W से 10kW तक बिजली रेटिंग, 0.01Ω से 1kΩ तक प्रतिरोध मान, तीन प्रतिरोध सहिष्णुता विकल्प और 1200V का अधिकतम ऑपरेटिंग वोल्टेज प्रदान करता है।

उत्कृष्ट पल्स अधिभार क्षमता और स्थिर थर्मल प्रदर्शन के साथ डिज़ाइन किया गया, इसका व्यापक रूप से दुनिया भर में नवीकरणीय ऊर्जा प्रणालियों, औद्योगिक स्वचालन और प्रयोगशाला परीक्षण उपकरणों में ऊर्जा अपव्यय, वर्तमान सेंसिंग, ब्रेकिंग, वृद्धि दमन और लोड परीक्षण के लिए उपयोग किया जाता है।

मॉडल पदनाम

उदाहरण मॉडल: CRR 2500W 54.4R J

बुनियादी विशिष्टताएँ

सामग्री एवं निर्माण सुविधाएँ

1. उच्च तापमान खोखला सिरेमिक कोर

वन-पीस हाई-एल्यूमिना इंसुलेटिंग सिरेमिक से निर्मित, खोखले कोर में कुशल गर्मी अपव्यय के लिए एक आंतरिक संवहन वायु चैनल होता है। यह उत्कृष्ट कंपन प्रतिरोध प्रदान करता है और 350 डिग्री सेल्सियस तक के तापमान पर स्थिर इन्सुलेशन प्रदर्शन बनाए रखता है। सिरेमिक संरचना बिना टूटे बार-बार उच्च और निम्न तापमान चक्रण का सामना करती है।

2. कम प्रतिरोध नालीदार मिश्र धातु रिबन (निकल-क्रोमियम / कॉन्स्टेंटन)

फ्लैट मिश्र धातु रिबन को एक सतत नालीदार प्रोफ़ाइल में सटीक रूप से मुद्रित किया जाता है, जो प्रतिरोध का असाधारण कम तापमान गुणांक (TCR) प्रदान करता है। विभिन्न अनुप्रयोगों के अनुरूप दो मिश्र धातु सामग्रियां उपलब्ध हैं: निरंतर उच्च-शक्ति ब्रेकिंग और ऊर्जा अपव्यय के लिए निकेल-क्रोमियम (Ni-Cr), और सटीक कम-वर्तमान सेंसिंग सर्किट के लिए कॉन्स्टेंटन।

3. ऑल-स्टेनलेस स्टील माउंटिंग और टर्मिनल असेंबली

अंतिम क्लैंप, टर्मिनल पोस्ट और माउंटिंग ब्रैकेट निष्क्रिय एंटी-जंग फिनिश के साथ गाढ़े स्टेनलेस स्टील से निर्मित होते हैं। असेंबली बिना ढीले हुए 45N टर्मिनल पुल टेस्ट पास करती है, सोल्डरिंग गर्मी के लिए उत्कृष्ट प्रतिरोध प्रदान करती है, और ऑक्सीकरण के कारण होने वाले संपर्क हीटिंग को कम करती है।

4. गैर-प्रेरक डिज़ाइन

डुअल-वायर रिवर्स नॉन-इंडक्टिव वाइंडिंग तकनीक का उपयोग करके, समतुल्य श्रृंखला इंडक्शन (ईएसएल) को आमतौर पर 10nH से नीचे नियंत्रित किया जा सकता है, जिससे अवरोधक 100kHz तक की आवृत्तियों पर काम करने वाले उच्च-आवृत्ति स्विचिंग सर्किट के लिए उपयुक्त हो जाता है।

पावर व्युत्पन्न वक्र

उत्पाद लाभ

●अत्यंत कम इंडक्टेंस - रिवर्स गैर-प्रेरक वाइंडिंग के साथ संयुक्त नालीदार संरचना प्रभावी ढंग से स्व-प्रेरकत्व को समाप्त करती है, उच्च आवृत्ति दोलन और वोल्टेज स्पाइक्स को दबाती है, और बिजली अर्धचालक उपकरणों की सुरक्षा करती है।
●उत्कृष्ट गर्मी अपव्यय - ऊर्ध्वाधर नालीदार डिजाइन शीतलन सतह क्षेत्र को बढ़ाता है, जबकि सिरेमिक कोर कुशल तापीय संचालन प्रदान करता है, जिससे उच्च शक्ति घनत्व और कम तापमान वृद्धि सक्षम होती है।
●उत्कृष्ट अधिभार क्षमता - दृश्य क्षति के बिना 5 सेकंड के लिए 10× रेटेड पावर का सामना करता है, जो इसे ब्रेकिंग और सर्ज अवशोषण अनुप्रयोगों के लिए आदर्श बनाता है।
●लंबी सेवा जीवन - उम्र बढ़ने-प्रतिरोधी कोटिंग और विरूपण मुक्त सिरेमिक कोर के साथ चक्रीय भार जीवन 9,000 घंटे (10s डिस्चार्ज / 90s अंतराल) से अधिक है।
●पर्यावरण के अनुकूल - अकार्बनिक पर्यावरण-अनुकूल कोटिंग कोई धुआं, कोई जहरीली गैस नहीं पैदा करती है, और RoHS और UL सुरक्षा आवश्यकताओं का अनुपालन करती है।
●लचीला अनुकूलन - प्रतिरोध मान, पावर रेटिंग, आयाम, टर्मिनल ओरिएंटेशन और माउंटिंग ब्रैकेट सभी को चित्र या विनिर्देशों के अनुसार अनुकूलित किया जा सकता है।

अनुप्रयोग

1. नवीकरणीय ऊर्जा और पावर इलेक्ट्रॉनिक्स

ऊर्जा भंडारण कनवर्टर, फोटोवोल्टिक इनवर्टर, पवन टरबाइन पिच नियंत्रण प्रणाली, बैटरी पैक उम्र बढ़ने परीक्षण भार, डीसी फास्ट चार्जिंग प्री-चार्ज और डिस्चार्ज प्रतिरोधक।

2. औद्योगिक ड्राइव और भारी मशीनरी

मध्यम- और उच्च-आवृत्ति परिवर्तनीय आवृत्ति ड्राइव, सर्वो ड्राइव पुनर्योजी ब्रेकिंग, पोर्ट क्रेन, लिफ्ट, रोलिंग मिल, तार खींचने वाली मशीनें और कपड़ा उपकरण, ऊर्जा अपव्यय प्रणाली।

3. प्रयोगशाला एवं परीक्षण उपकरण

हाई-फ़्रीक्वेंसी पावर लोड बैंक, पल्स सिग्नल टेस्ट बेंच, पावर सप्लाई एजिंग सिस्टम, सटीक करंट सेंसिंग, स्नबर और डंपिंग रेसिस्टर्स।

4. विशिष्ट औद्योगिक उपकरण

सीएनसी वायर-कट ईडीएम मशीनें, आर्क वेल्डिंग उपकरण, स्टेज लिफ्टिंग और प्रकाश व्यवस्था, सेंट्रीफ्यूज, पेपर मशीनरी और स्टेकर-रिक्लेमर।

5. सामान्य सर्किट संरक्षण

उच्च-आवृत्ति वर्तमान सीमित, मोटर स्टार्टिंग प्रतिरोधक, मध्यम-वोल्टेज कैबिनेट वृद्धि ऊर्जा अवशोषण।

DUFEW क्यों चुनें?

पेशेवर पावर इलेक्ट्रॉनिक्स निर्माता

DUFEW बिजली इलेक्ट्रॉनिक घटकों के अनुसंधान एवं विकास और विनिर्माण में माहिर है, जो औद्योगिक उपयोगकर्ताओं, वितरकों और OEM ग्राहकों के लिए विश्वसनीय उत्पाद और एकीकृत समाधान प्रदान करता है।

व्यापक उत्पाद पोर्टफोलियो

हम पावर इलेक्ट्रॉनिक उत्पादों की एक पूरी श्रृंखला की पेशकश करते हैं, जिसमें प्रतिरोधक, ब्रेकिंग यूनिट, रिएक्टर, ट्रांसफार्मर, फिल्टर और लोड बैंक सिस्टम शामिल हैं, जो विविध अनुप्रयोग आवश्यकताओं के लिए वन-स्टॉप सोर्सिंग प्रदान करते हैं।

विश्वसनीय गुणवत्ता आश्वासन

सख्त विनिर्माण प्रक्रियाएं, आधुनिक उत्पादन लाइनें और कठोर गुणवत्ता नियंत्रण लगातार उत्पाद प्रदर्शन, लंबी सेवा जीवन और भरोसेमंद संचालन सुनिश्चित करते हैं।

लचीले OEM और ODM समाधान

आपकी विशिष्ट तकनीकी आवश्यकताओं को पूरा करने के लिए अनुकूलित प्रतिरोध मान, पावर रेटिंग, आयाम, टर्मिनल कॉन्फ़िगरेशन और माउंटिंग विकल्प उपलब्ध हैं।

तेजी से वितरण और व्यावसायिक सहायता

कुशल उत्पादन प्रबंधन और उत्तरदायी तकनीकी सहायता लीड समय को कम करने में मदद करती है और उत्पाद चयन से लेकर बिक्री के बाद की सेवा तक विश्वसनीय सहायता प्रदान करती है।

प्रदर्शन विशेषताएँ

विद्युत विशेषताओं

यांत्रिक विशेषताएं

प्रतिस्पर्धी तुलना

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या गैर-प्रेरक डिज़ाइन पावर रेटिंग या प्रतिरोध सटीकता को प्रभावित करता है?
ए: नहीं। गैर-प्रेरक घुमावदार विधि केवल वर्तमान पथ के चुंबकीय क्षेत्र वितरण को बदलती है। यह मिश्र धातु रिबन की प्रतिरोधकता, गर्मी अपव्यय क्षमता या बिजली क्षमता को नकारात्मक रूप से प्रभावित नहीं करता है। प्रतिरोध सहनशीलता और तापमान गुणांक मानक संस्करण के समान ही रहता है।

Q2: मैं यह कैसे निर्धारित कर सकता हूं कि गैर-प्रेरक संस्करण की आवश्यकता है या नहीं?
ए: यदि आपका सर्किट उच्च-आवृत्ति पीडब्लूएम नियंत्रण, तेज़ आईजीबीटी स्विचिंग का उपयोग करता है, या ओवरवॉल्टेज रिंगिंग और तरंग विरूपण का अनुभव करता है, तो गैर-प्रेरक संस्करण की सिफारिश की जाती है। सामान्य 50/60 हर्ट्ज़ ब्रेकिंग अनुप्रयोगों के लिए, एक मानक नालीदार अवरोधक आमतौर पर पर्याप्त होता है।

Q3: क्या विशेष प्रतिरोध मान या आयाम को अनुकूलित किया जा सकता है?
उत्तर: हाँ. DUFEW पूर्ण अनुकूलन प्रदान करता है, जिसमें 0.01Ω-1kΩ से अधिक प्रतिरोध मान, पावर रेटिंग, सिरेमिक ट्यूब की लंबाई और व्यास, टर्मिनल स्थिति और माउंटिंग ब्रैकेट कॉन्फ़िगरेशन शामिल हैं। चित्र या विशिष्टताओं के आधार पर नमूने शीघ्रता से तैयार किए जा सकते हैं।

Q4: यदि लंबे समय तक उपयोग के बाद प्रतिरोध बहाव सहनशीलता सीमा से अधिक हो जाए तो क्या किया जाना चाहिए?
ए: लंबे समय तक उच्च तापमान ऑक्सीकरण, उच्च आर्द्रता और लगातार ओवरलोड मिश्र धातु रिबन को नुकसान पहुंचा सकते हैं। यदि इन्सुलेशन प्रतिरोध 100MΩ से कम हो जाता है, तो प्रतिस्थापन की सिफारिश की जाती है। कैबिनेट वेंटिलेशन में सुधार और पर्याप्त पावर मार्जिन के साथ एक अवरोधक का चयन करने से सेवा जीवन में काफी वृद्धि हो सकती है।

क्या आप एक कस्टम गैर-प्रेरक नालीदार अवरोधक की तलाश में हैं?

चाहे आपको एक मानक मॉडल या पूरी तरह से अनुकूलित समाधान की आवश्यकता हो, DUFEW की इंजीनियरिंग टीम मदद के लिए तैयार है। पेशेवर सिफ़ारिशें और त्वरित कोटेशन प्राप्त करने के लिए हमें अपने चित्र या तकनीकी विशिष्टताएँ भेजें। हम समर्थन करते हैं:
✔ OEM
✔ओडीएम
✔ कस्टम प्रतिरोध
✔ कस्टम आयाम
✔ कस्टम टर्मिनल
✔ छोटे परीक्षण आदेश
तकनीकी परामर्श या कोटेशन के लिए आज ही DUFEW से संपर्क करें।
