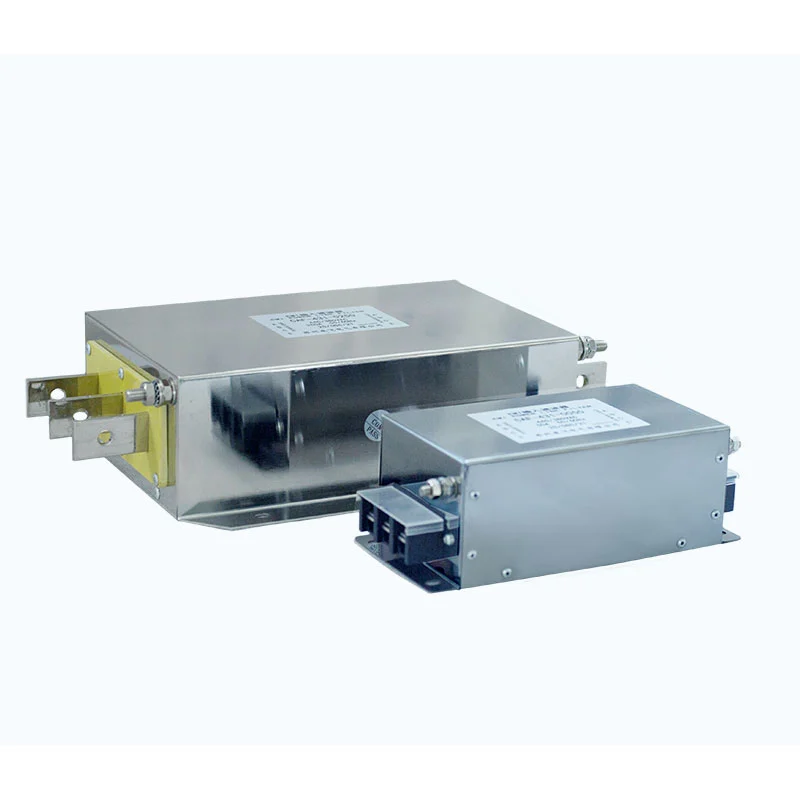

विद्युत चुम्बकीय हस्तक्षेप फ़िल्टर

इलेक्ट्रोमैग्नेटिक इंटरफेरेंस फ़िल्टर में एक मल्टी-स्टेज लो-पास फ़िल्टरिंग नेटवर्क शामिल होता है जिसमें एक सामान्य-मोड चोक, एक्स कैपेसिटर, वाई कैपेसिटर और रेसिस्टर्स शामिल होते हैं।

सामान्य-मोड चोक एक ही चुंबकीय कोर पर लगे दो कंडक्टरों का उपयोग करता है और सामान्य-मोड हस्तक्षेप के लिए उच्च प्रतिबाधा प्रस्तुत करता है। एक्स कैपेसिटर अंतर-मोड हस्तक्षेप को दबाने के लिए लाइन कंडक्टरों से जुड़े होते हैं, जबकि वाई कैपेसिटर जमीन पर उच्च आवृत्ति वाले सामान्य-मोड शोर के लिए एक मार्ग प्रदान करने के लिए बिजली लाइनों और जमीन के बीच जुड़े होते हैं।

ये घटक ब्रॉडबैंड ईएमआई दमन प्रदान करने के लिए एक साथ काम करते हैं। मल्टी-स्टेज फ़िल्टरिंग संरचना को आमतौर पर परिवर्तनीय आवृत्ति ड्राइव अनुप्रयोगों में आने वाली हस्तक्षेप आवृत्ति विशेषताओं के अनुसार अनुकूलित किया जाता है।

तकनीकी निर्देश

प्रमुख उत्पाद लाभ

- सामान्य-मोड और विभेदक-मोड दमन: फ़िल्टरिंग नेटवर्क को सामान्य-मोड और विभेदक-मोड विद्युत चुम्बकीय हस्तक्षेप दोनों को कम करने के लिए डिज़ाइन किया गया है।

- द्विदिश ईएमआई दमन: फिल्टर बिजली आपूर्ति और जुड़े उपकरणों के बीच यात्रा में हस्तक्षेप को कम कर सकता है, जिससे दोनों दिशाओं में अवांछित शोर संचरण को कम करने में मदद मिलती है।

- वीएफडी अनुप्रयोग संगतता: परिवर्तनीय आवृत्ति ड्राइव सिस्टम के लिए डिज़ाइन किया गया है जहां स्विचिंग-संबंधित विद्युत चुम्बकीय हस्तक्षेप और संचालित शोर को अतिरिक्त दमन की आवश्यकता होती है।

- मल्टी-स्टेज फ़िल्टरिंग: सामान्य-मोड चोक, एक्स कैपेसिटर, वाई कैपेसिटर और प्रतिरोधक तत्वों का संयोजन मल्टी-स्टेज फ़िल्टरिंग प्रदर्शन प्रदान करता है।

- विस्तृत विद्युत रेंज: 220VAC से 1140VAC तक रेटेड वोल्टेज विकल्प और 5A से 1600A तक रेटेड वर्तमान विकल्प औद्योगिक बिजली अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करते हैं।

- कम लीकेज करंट डिज़ाइन: फ़िल्टरिंग संरचना को लीकेज करंट और सिस्टम ग्राउंडिंग आवश्यकताओं को ध्यान में रखकर डिज़ाइन किया गया है।

- लंबी केबल अनुप्रयोग: वास्तविक ड्राइव, केबल, मोटर और स्थापना स्थितियों के अधीन, लंबी मोटर केबल का उपयोग करने वाले वीएफडी सिस्टम के लिए उपयुक्त कॉन्फ़िगरेशन उपलब्ध हैं।

- अनुकूलित चयन: ड्यूफ्यू इलेक्ट्रिक उत्पाद चयन के लिए रेटेड वोल्टेज, करंट, फ्रीक्वेंसी, केबल की लंबाई, इंस्टॉलेशन की स्थिति और अन्य एप्लिकेशन मापदंडों का मूल्यांकन कर सकता है।

विशिष्ट अनुप्रयोग

विद्युतचुंबकीय हस्तक्षेप फ़िल्टर औद्योगिक अनुप्रयोगों के लिए उपयुक्त है जहां विद्युतचुंबकीय संगतता और बिजली की गुणवत्ता महत्वपूर्ण है, जिसमें शामिल हैं:

1. कठोर विद्युतचुंबकीय अनुकूलता आवश्यकताओं वाले औद्योगिक उपकरण।

2. एकाधिक वीएफडी का उपयोग करने वाले सिस्टम जहां ड्राइव के बीच विद्युत चुम्बकीय हस्तक्षेप को नियंत्रित करने की आवश्यकता होती है।

3. वीएफडी इनपुट अनुप्रयोग जहां संचालित या विकिरणित हस्तक्षेप बिजली नेटवर्क या आस-पास के उपकरणों को प्रभावित कर सकता है।

4. वीएफडी सिस्टम विद्युत गड़बड़ी, हार्मोनिक हस्तक्षेप या अत्यधिक विद्युत चुम्बकीय शोर से प्रभावित होते हैं।

5. हस्तक्षेप-संबंधी असामान्य संचालन के विरुद्ध अतिरिक्त सुरक्षा की आवश्यकता वाले औद्योगिक उपकरण।

6. औद्योगिक विनिर्माण और स्वचालन उपकरण।

7. बिजली इलेक्ट्रॉनिक उपकरणों का उपयोग करके नवीकरणीय ऊर्जा और ऊर्जा भंडारण प्रणाली।

8. लंबी केबल चलने वाली या विद्युत चुम्बकीय वातावरण की मांग करने वाली मोटर ड्राइव प्रणालियाँ।

इंजीनियरिंग एवं अनुकूलन सहायता

विद्युत चुम्बकीय हस्तक्षेप फ़िल्टर का चयन करने के लिए वोल्टेज और करंट के मिलान से अधिक की आवश्यकता होती है। यह सुनिश्चित करने के लिए कि चयनित विनिर्देश इच्छित अनुप्रयोग के लिए उपयुक्त है, फ़िल्टर का मूल्यांकन संपूर्ण विद्युत प्रणाली, उपकरण कॉन्फ़िगरेशन और स्थापना वातावरण के अनुसार किया जाना चाहिए।

ड्यूफ्यू इलेक्ट्रिक रेटेड वोल्टेज और करंट, ऑपरेटिंग फ्रीक्वेंसी, वीएफडी पावर रेटिंग, कॉमन-मोड और डिफरेंशियल-मोड इंटरफेरेंस, मोटर केबल की लंबाई, परिरक्षित या बिना परिरक्षित केबल कॉन्फ़िगरेशन, ग्राउंडिंग की स्थिति, इंस्टॉलेशन स्पेस, थर्मल आवश्यकताओं, विद्युत चुम्बकीय वातावरण और ग्राहक चित्र या तकनीकी विशिष्टताओं के आधार पर तकनीकी मूल्यांकन का समर्थन कर सकता है।

अनुकूलित परियोजनाओं के लिए, ग्राहक विद्युत विनिर्देश, तकनीकी चित्र, भौतिक नमूने, उपकरण जानकारी, या इंजीनियरिंग मूल्यांकन के लिए आवेदन की शर्तें प्रदान कर सकते हैं। इन आवश्यकताओं के आधार पर, ड्यूफ्यू इलेक्ट्रिक मानक उत्पादों की आपूर्ति कर सकता है या एप्लिकेशन-विशिष्ट फ़िल्टर कॉन्फ़िगरेशन विकसित कर सकता है।

इंस्टालेशन गाइड

1. उत्पाद चयन की पुष्टि करें

वीएफडी पावर रेटिंग और इलेक्ट्रोमैग्नेटिक वातावरण के अनुसार फिल्टर के रेटेड वोल्टेज और रेटेड करंट का चयन करें। एक सामान्य चयन दिशानिर्देश के रूप में, वास्तविक अनुप्रयोग और निर्माता की सिफारिशों के अधीन, फ़िल्टर के रेटेड करंट को उपकरण के रेटेड करंट के लगभग 1.2--1.5 गुना पर चुना जा सकता है। फ़िल्टर का रेटेड वोल्टेज VFD ऑपरेटिंग वोल्टेज से मेल खाना चाहिए।

2. फ़िल्टर का निरीक्षण करें

क्षति के लिए बाड़े की जाँच करें, सत्यापित करें कि टर्मिनल बरकरार हैं, और पुष्टि करें कि उत्पाद चिह्न और विशिष्टताएँ स्पष्ट रूप से दिखाई दे रही हैं।

3. स्थापना स्थिति निर्धारित करें

उपकरण पावर प्रवेश बिंदु पर या वीएफडी जैसे हस्तक्षेप स्रोत के इनपुट पक्ष पर फ़िल्टर स्थापित करें, और इसे संरक्षित उपकरण के जितना व्यावहारिक हो उतना करीब रखें।

धातु नियंत्रण कैबिनेट पर स्थापित करते समय, गर्मी लंपटता और विद्युत चुम्बकीय परिरक्षण का समर्थन करने के लिए फिल्टर बाड़े और कैबिनेट के बीच पर्याप्त धातु-से-धातु संपर्क सुनिश्चित करें।

4. फ़िल्टर सुरक्षित करें

नियंत्रण कैबिनेट के अंदर या माउंटिंग प्लेट पर फ़िल्टर को सुरक्षित करने के लिए निर्दिष्ट माउंटिंग छेद का उपयोग करें। सुनिश्चित करें कि फ़िल्टर मजबूती से स्थापित है और प्रतिबाधा मिलान और ग्राउंडिंग आवश्यकताओं पर ठीक से विचार किया गया है।

5. विद्युत कनेक्शन बनाएं

वायरिंग आरेख के अनुसार फ़िल्टर को बिजली आपूर्ति और वीएफडी इनपुट के बीच श्रृंखला में कनेक्ट करें। इनपुट और आउटपुट टर्मिनलों को उल्टा न करें।

ग्राउंडिंग टर्मिनल को सुरक्षात्मक पृथ्वी से विश्वसनीय रूप से जोड़ा जाना चाहिए। ग्राउंडिंग कनेक्शन को यथासंभव छोटा रखें; 30 सेमी से अधिक की ग्राउंडिंग कंडक्टर लंबाई की अनुशंसा नहीं की जाती है।

6. अलग इनपुट और आउटपुट वायरिंग

फ़िल्टर इनपुट तारों को लोड-साइड या आउटपुट तारों के साथ बंडल न करें। ऐसा करने से इनपुट और आउटपुट पक्षों के बीच विद्युत चुम्बकीय युग्मन बढ़ सकता है और ईएमआई को दबाने के लिए फ़िल्टर की क्षमता में काफी कमी आ सकती है।

अवांछित युग्मन को कम करने के लिए इनपुट और आउटपुट वायरिंग को अलग-अलग रूट किया जाना चाहिए।

7. पावर-ऑन परीक्षण

यह पुष्टि करने के बाद कि सभी कनेक्शन सही हैं, सिस्टम चालू करें और वीएफडी परिचालन स्थिति की निगरानी करें। सत्यापित करें कि क्या विद्युत चुम्बकीय हस्तक्षेप और असामान्य परिचालन स्थितियों में अपेक्षित कमी हासिल की गई है।

एकीकृत समग्र ईएमआई फ़िल्टर बनाम पारंपरिक सरल फ़िल्टर

विनिर्माण एवं गुणवत्ता आश्वासन

ड्यूफ्यू इलेक्ट्रिक चीन स्थित पावर इलेक्ट्रॉनिक्स घटकों का निर्माता और आपूर्तिकर्ता है, जिसमें औद्योगिक प्रतिरोधक, ब्रेकिंग सिस्टम, रिएक्टर, ईएमआई फिल्टर, पावर फिल्टर, ट्रांसफार्मर और अनुकूलित विद्युत घटकों को कवर करने वाली विनिर्माण क्षमताएं हैं। इलेक्ट्रोमैग्नेटिक इंटरफेरेंस फिल्टर के लिए, उत्पादन और निरीक्षण उत्पाद विनिर्देशों, लागू तकनीकी आवश्यकताओं और ग्राहक आवश्यकताओं के अनुसार किया जाता है।

विनिर्माण प्रक्रिया में सामग्री चयन, घटक संयोजन, विद्युत परीक्षण, प्रदर्शन सत्यापन, अंतिम निरीक्षण, पैकेजिंग और शिपमेंट शामिल हैं। मुख्य गुणवत्ता जांच में शामिल हो सकते हैं:

- रेटेड वोल्टेज और वर्तमान सत्यापन
- इन्सुलेशन प्रतिरोध परीक्षण
- ढांकता हुआ शक्ति परीक्षण
- विद्युत प्रदर्शन परीक्षण
- दृश्य और आयामी निरीक्षण
- टर्मिनल और कनेक्शन निरीक्षण
- अंतिम उत्पाद निरीक्षण

लगातार विद्युत प्रदर्शन और उत्पाद की गुणवत्ता बनाए रखने के लिए उत्पाद विनिर्देशों और निरीक्षण आवश्यकताओं को पूरे उत्पादन में नियंत्रित किया जाता है। परियोजना आवश्यकताओं के अनुसार उत्पाद-विशिष्ट परीक्षण रिकॉर्ड और तकनीकी दस्तावेज़ीकरण भी प्रदान किया जा सकता है।

प्रमाणपत्र एवं तकनीकी दस्तावेज़ीकरण

ड्यूफ्यू इलेक्ट्रिक ग्राहक मूल्यांकन और खरीद आवश्यकताओं का समर्थन करने के लिए प्रासंगिक गुणवत्ता प्रमाणन, उत्पाद दस्तावेज़ीकरण और परीक्षण रिकॉर्ड बनाए रखता है।

विशिष्ट उत्पाद, परियोजना और ग्राहक आवश्यकताओं के अनुसार समीक्षा के लिए लागू प्रमाणपत्र और तकनीकी दस्तावेज़ उपलब्ध कराए जा सकते हैं।

वैश्विक आपूर्ति एवं डिलिवरी

चीन में पावर इलेक्ट्रॉनिक्स घटकों के आपूर्तिकर्ता के रूप में, ड्यूफ्यू इलेक्ट्रिक उत्पादन, निरीक्षण, पैकेजिंग और शिपमेंट के माध्यम से उत्पाद चयन और नमूना मूल्यांकन से अंतरराष्ट्रीय बी2बी ऑर्डर का समर्थन करता है।

विशिष्ट वितरण व्यवस्था को ऑर्डर की मात्रा, उत्पाद आयाम, गंतव्य, लीड समय और ग्राहक की आवश्यकताओं के अनुसार समन्वित किया जा सकता है।

उपलब्ध लॉजिस्टिक्स विकल्पों में शामिल हो सकते हैं:

- समुद्री माल ढुलाई: नियमित और बड़ी मात्रा में अंतरराष्ट्रीय ऑर्डर के लिए उपयुक्त।

- हवाई माल ढुलाई: तत्काल शिपमेंट, नमूने और छोटी मात्रा के ऑर्डर के लिए उपयुक्त।

- एक्सप्रेस डिलीवरी: तकनीकी नमूनों और छोटे पैकेजों के लिए उपयुक्त जहां तेजी से डिलीवरी की आवश्यकता होती है।

- ग्राहक द्वारा नामित फारवर्डर: ड्यूफ्यू इलेक्ट्रिक आवश्यकता पड़ने पर ग्राहक के नामित लॉजिस्टिक्स प्रदाता के साथ शिपमेंट का समन्वय कर सकता है।

निर्यात पैकेजिंग को उत्पाद संरचना और परिवहन आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है ताकि हैंडलिंग और अंतर्राष्ट्रीय पारगमन के दौरान विद्युत घटकों की सुरक्षा में मदद मिल सके।

ड्यूफ्यू इलेक्ट्रिक क्यों चुनें?

व्यावसायिक पावर इलेक्ट्रॉनिक्स विनिर्माण

ड्यूफ्यू इलेक्ट्रिक रेसिस्टर्स, ब्रेकिंग सिस्टम, रिएक्टर, इलेक्ट्रोमैग्नेटिक इंटरफेरेंस फिल्टर, पावर फिल्टर और ट्रांसफार्मर सहित पावर इलेक्ट्रॉनिक्स घटकों पर ध्यान केंद्रित करता है।

अनुप्रयोग-आधारित तकनीकी सहायता

उत्पाद चयन का मूल्यांकन विद्युत मापदंडों, वीएफडी विशेषताओं, केबल की लंबाई, विद्युत चुम्बकीय वातावरण, स्थापना स्थितियों और अन्य सिस्टम आवश्यकताओं के अनुसार किया जा सकता है।

अनुकूलित उत्पाद क्षमता

ड्यूफ्यू इंजीनियरिंग मूल्यांकन के अधीन अनुकूलित विद्युत विनिर्देशों, कॉन्फ़िगरेशन, चित्र, नमूने और एप्लिकेशन-विशिष्ट आवश्यकताओं का समर्थन करता है।

गुणवत्ता नियंत्रण

विनिर्माण में लागू आवश्यकताओं के अनुसार सामग्री निरीक्षण, नियंत्रित असेंबली, विद्युत परीक्षण, अंतिम निरीक्षण और उत्पाद दस्तावेज़ीकरण शामिल है।

वैश्विक B2B आपूर्ति

ड्यूफ्यू इलेक्ट्रिक उत्पाद आपूर्ति और अंतरराष्ट्रीय लॉजिस्टिक्स समन्वय के साथ उपकरण निर्माताओं, सिस्टम इंटीग्रेटर्स, वितरकों, ओईएम ग्राहकों और औद्योगिक उपयोगकर्ताओं का समर्थन करता है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: एक विद्युत चुम्बकीय हस्तक्षेप फ़िल्टर दोनों दिशाओं में हस्तक्षेप को क्यों दबा सकता है?

इसका फ़िल्टरिंग नेटवर्क बिजली आपूर्ति और जुड़े उपकरणों के बीच अवांछित शोर को कम करता है, जिससे आने वाले और बाहर जाने वाले विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद मिलती है।

Q2: यदि VFD पहले से ही एक रिएक्टर का उपयोग करता है तो क्या फ़िल्टर अभी भी आवश्यक है?

हां, जब अतिरिक्त ईएमआई दमन की आवश्यकता हो। रिएक्टर मुख्य रूप से वर्तमान हार्मोनिक्स और बिजली की गड़बड़ी को संबोधित करते हैं, जबकि ईएमआई फिल्टर विद्युत चुम्बकीय शोर को लक्षित करते हैं। इसलिए वे एक दूसरे के पूरक हो सकते हैं।

Q3: क्या सामान्य-मोड चोक में दो कंडक्टर शॉर्ट सर्किट का कारण बन सकते हैं?

नहीं, समान चुंबकीय कोर साझा करते समय कंडक्टर विद्युत रूप से इन्सुलेट होते हैं। सामान्य अंतर-मोड ऑपरेशन के तहत, उनके चुंबकीय प्रवाह काफी हद तक एक दूसरे को रद्द कर देते हैं।

Q4: क्या X और Y कैपेसिटर को एक दूसरे के स्थान पर उपयोग किया जा सकता है?

नहीं, एक्स कैपेसिटर का उपयोग अंतर-मोड शोर के लिए लाइन कंडक्टरों में किया जाता है, जबकि वाई कैपेसिटर सामान्य-मोड शोर के लिए बिजली लाइनों और जमीन के बीच जुड़ते हैं। उनकी सुरक्षा और इन्सुलेशन आवश्यकताएं अलग-अलग हैं।
